LTM8042

製造中

µModule昇圧LEDドライバおよび電流源

データシート 製品セレクション・テーブル
利用上の注意

本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.J）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
Viewing:

製品情報

  • 3000:1のTrue Color PWM™調光比
  • 昇圧、降圧および昇降圧モードで動作
  • 広い入力電圧範囲：
    • 3V～30Vで動作
    • 40Vまでの過渡電圧に対する保護
  • ゲートドライバにより、PチャネルMOSFETを使用したオプションのPWM調光が可能
  • 調整可能な周波数：250kHz～2MHz
  • 定電流および定電圧レギュレーション
  • 低シャットダウン電流：<1μA
  • 金パッド仕上げのRoHS準拠パッケージ
  • 高さの低い小型 (9mm × 15mm × 2.82mm)表面実装LGA パッケージ

LTM8042は最大1AのLEDをドライブするために特に設計された μModule®昇圧LED ドライバで、 LTM8042-1は最大350mAのLEDをドライブします。これらのデバイスは昇圧電源トポロジーに独自の電流ループを組み合わせることにより、定電流源として動作します。PWM入力によって3000:1という高いLED 調光比を実現し、1本の抵抗またはCTLピンに印加されるアナログ電圧によって10:1のアナログ調光を行うことができます。 あらゆる昇圧トポロジーと同様に、LTM8042/LTM8042-1 は入力と出力の間に遮断されない電流経路があるので、出力からグランドへの短絡や過負荷に耐えることができません。

# WHITE LEDS LED CURRENT 12VIN 24VIN
6 1A LTM8042
7 350mA LTM8042-1
8 1A LTM8042
9 350mA LTM8042-1

LTM8042/LTM8042-1は熱特性が改善された小型オーバーモールドLGAパッケージで供給されます。LTM8042/LTM8042-1は鉛フリーで、RoHSに準拠しています。


アプリケーション

  • ディスプレイのバックライト
  • 車載およびアビオニクス照明
  • イルミネーション
  • スキャナ
LTM8042
µModule昇圧LEDドライバおよび電流源
μModule Boost LED Driver, Driving 8 White LEDs at 1A Efficiency vs VIN Product Package 1
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成
質問する
サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ドキュメント

データシート 2

信頼性データ 1

ユーザ・ガイド 1

デザイン・ノート 1

さらに詳しく
myAnalogに追加

myAnalogのリソース・セクション、既存／新規プロジェクトにメディアを追加する。

新規プロジェクトを作成

ソフトウェア・リソース

必要なソフトウェア／ドライバが見つかりませんか？

ドライバ／ソフトウェアをリクエスト

ハードウェア・エコシステム

製品モデル 製品ライフサイクル 詳細
A/Dコンバータ（ADC） 1
LTC2991
新規設計に推奨 I2C インタフェース搭載のオクタル電圧、電流、温度モニタ
D/Aコンバータ（DAC） 1
LTC2655
製造中 最大10ppm/°Cのリファレンスを内蔵したクワッド16ビット/12ビット・レール・トゥ・レールI2C DAC
LED ドライバ IC 1
LTM8040
製造中 36V、1A μModule LEDドライバおよび電流源
パルス幅変調（PWM） ＆ パルス・ジェネレータ 1
LTC6992-1
製造中 TimerBlox 電圧制御パルス幅変調器(PWM)
発振器 1
LTC6902
製造中 スペクトラム拡散周波数変調機能を搭載したマルチフェーズ発振器
Modal heading
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成

ツールおよびシミュレーション

LTspice 4

下記製品はLTspiceで使用することが出来ます。:

  • LTM8042
  • LTM8042-1
LTspice

LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。



評価用キット

eval board
schematic 1
schematic 2
schematic 3
schematic 4
schematic 5

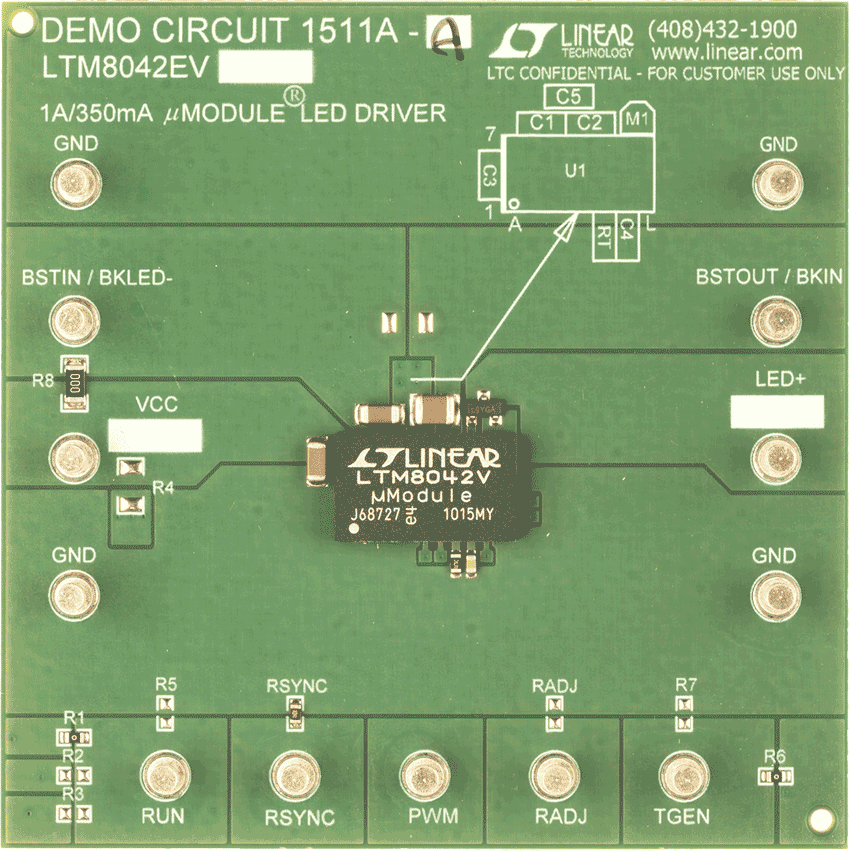

DC1511A-A

LTM8042EV Demo Board | µModule Boost LED Driver, 3V ≤ VIN ≤ 30V, VOUT up to 32V @ 1A

今すぐ購入 詳細を表示

製品詳細

Demonstration circuits 1511A-A features the LTM8042, which is a complete 1A µModule LED driver. The demonstration circuit is configured using the boost topology, accepting an input voltage from 3V to 30V and supporting an output up to 32V. The default switching frequency is 600kHz for the DC1511A-A, but can be adjusted by changing the value of the RT resistor. DC1511A is easily configured to support other features, including PWM dimming and analog dimming; It also supports buck-boost mode and buck mode (step-down) topologies.

eval board
schematic 6
schematic 7
schematic 8
schematic 9
schematic 10
DC1511A-B

LTM8042EV-1 Demo Board | µModule Boost LED Driver, 3V ≤ VIN ≤ 30V, VOUT up to 32V @ 350mA

今すぐ購入 詳細を表示

製品詳細

Demonstration circuits 1511A-B features the LTM8042-1, which is a complete 350mA µModule LED driver. The demonstration circuit is configured using the boost topology, accepting an input voltage from 3V to 30V and supporting an output up to 32V. The default switching frequency is 950kHz for the DC1511A-B, but can be adjusted by changing the value of the RT resistor. DC1511A is easily configured to support other features, including PWM dimming and analog dimming; It also supports buck-boost mode and buck mode (step-down) topologies.

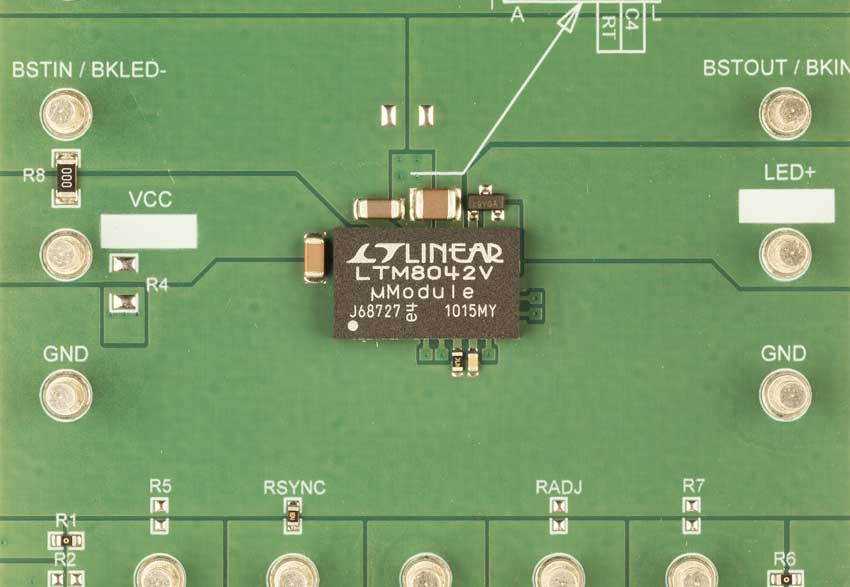

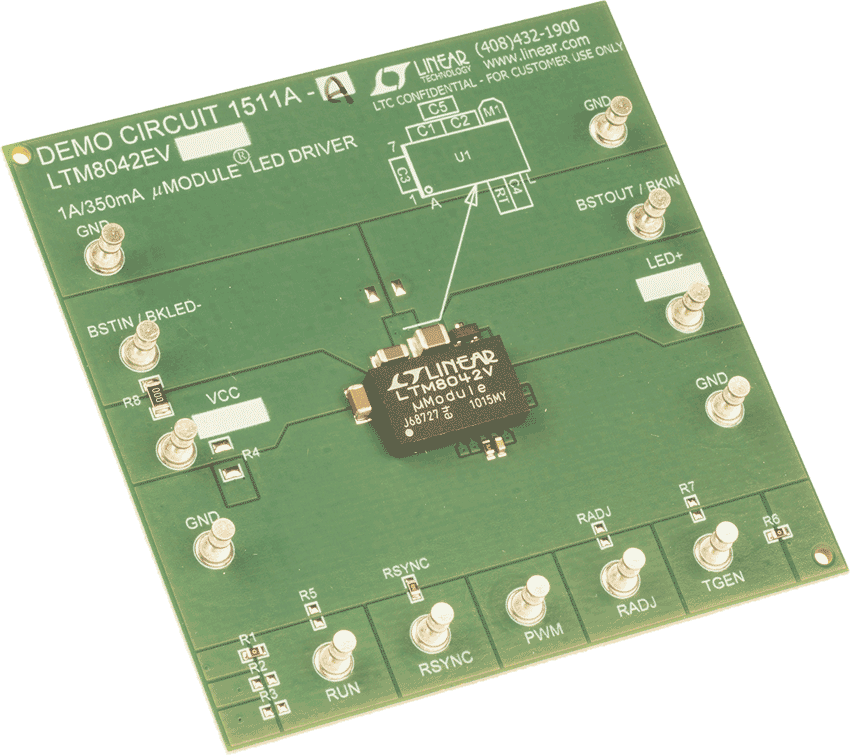

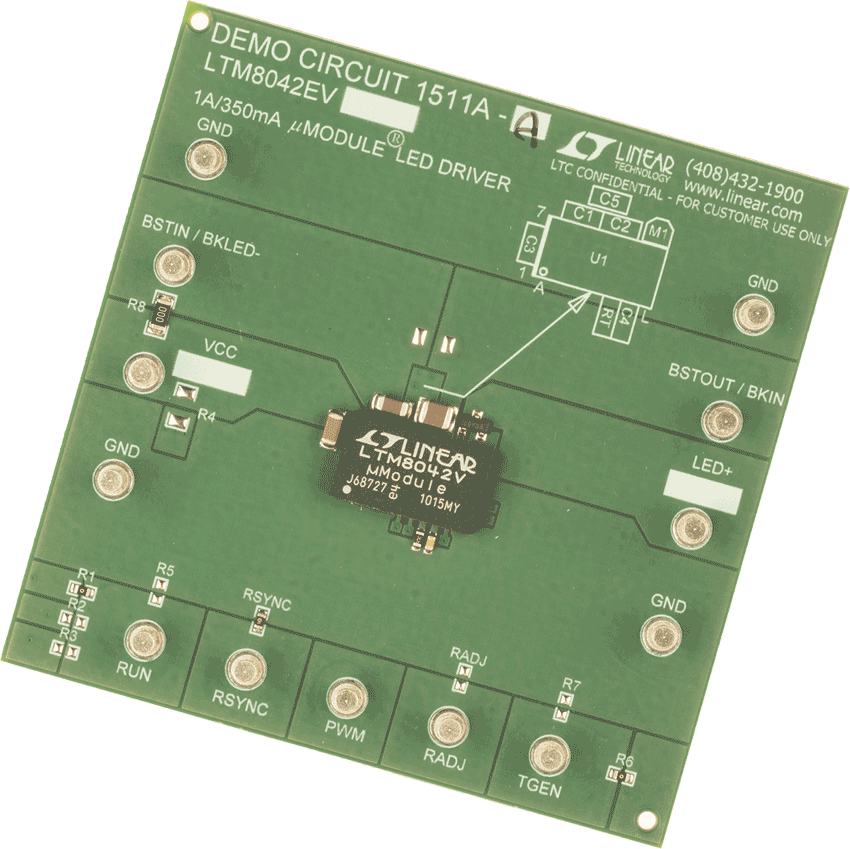

DC1511A-A
LTM8042EV Demo Board | µModule Boost LED Driver, 3V ≤ VIN ≤ 30V, VOUT up to 32V @ 1A

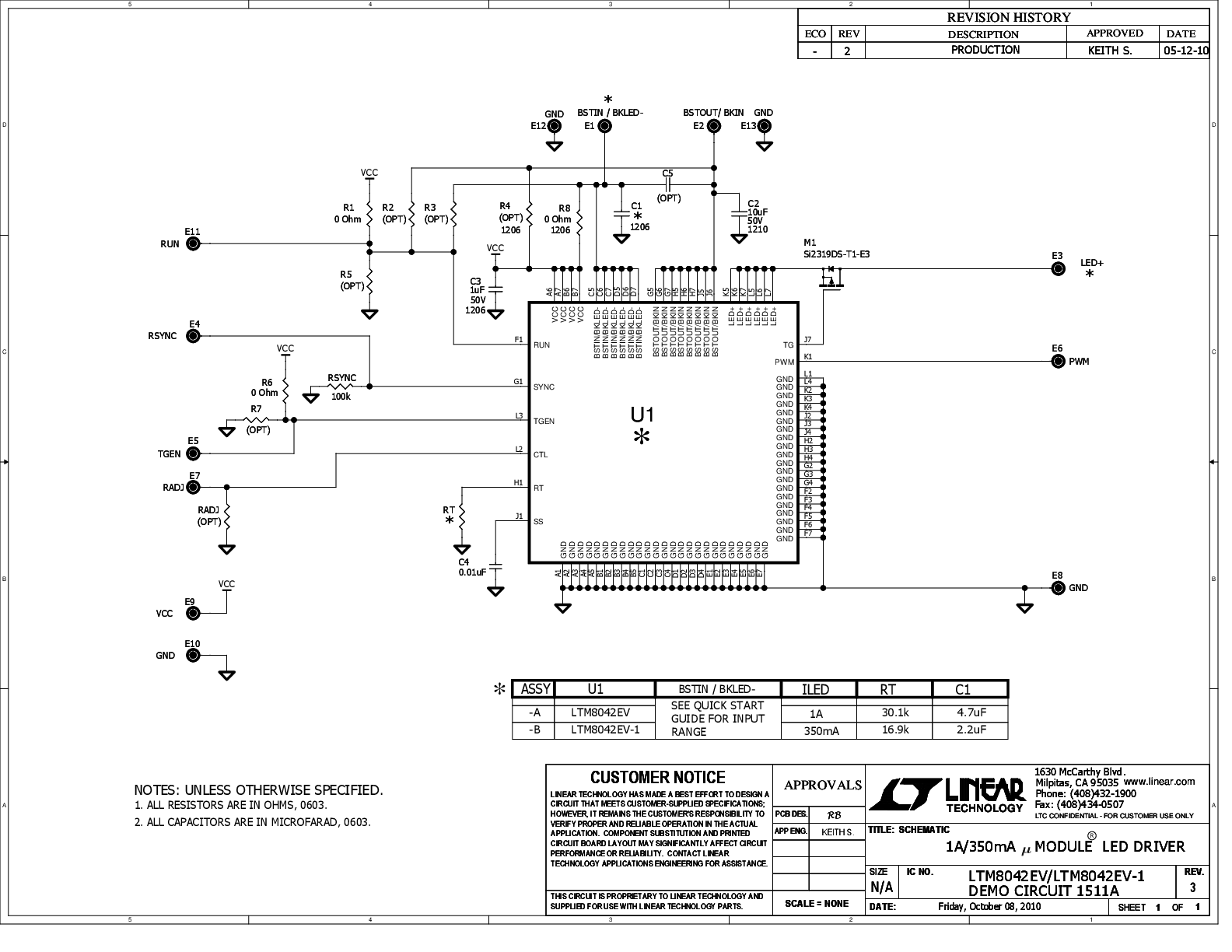

DC1511A-A Demo Board DC1511A-A Demo Board DC1511A-A Demo Board DC1511A-A Demo Board DC1511A-A - Schematic

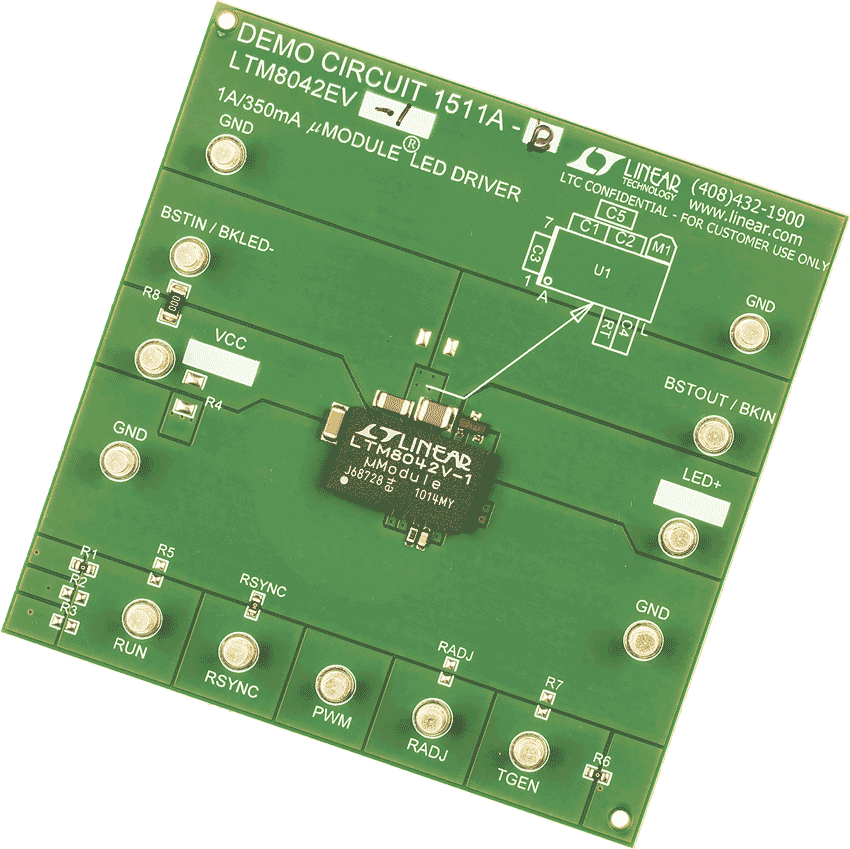

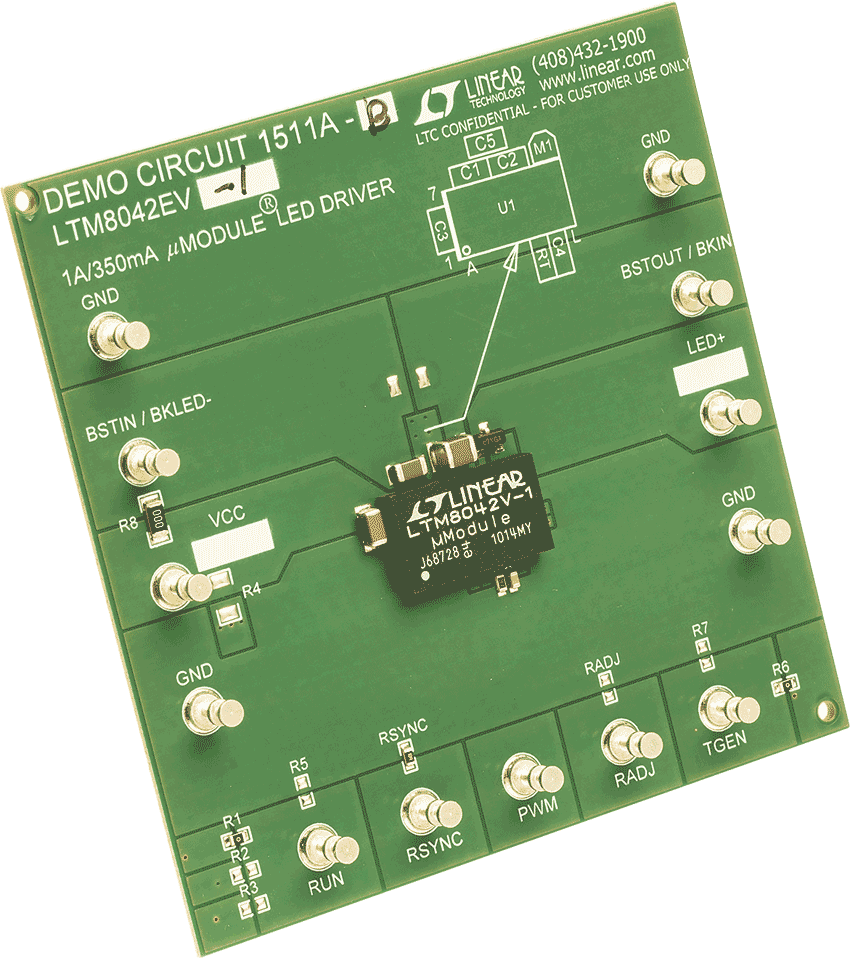

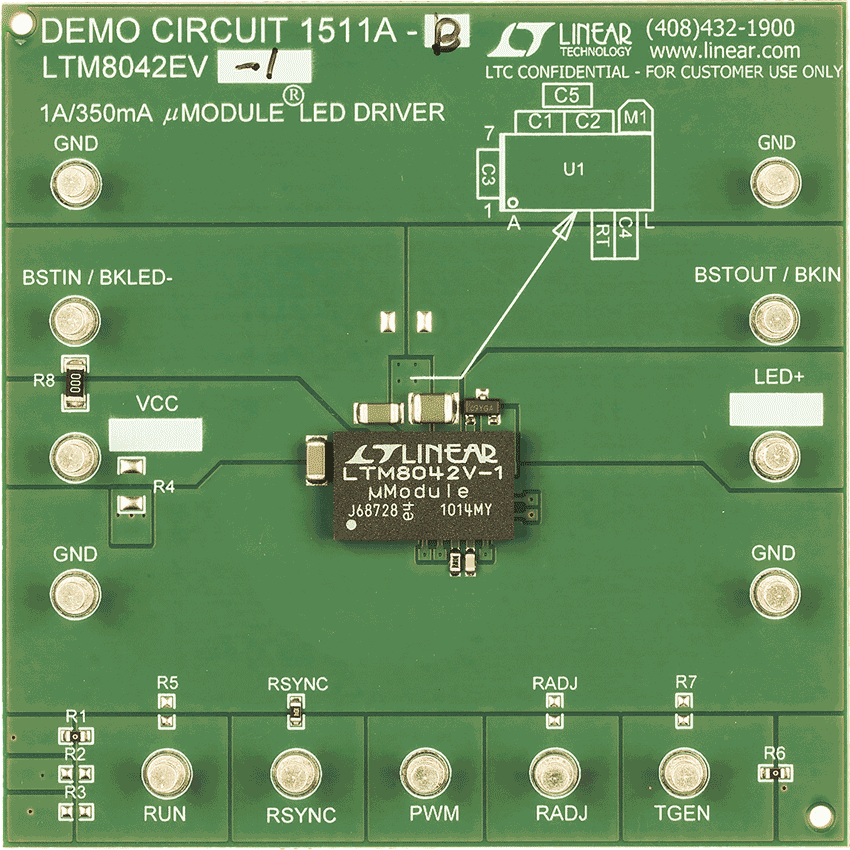

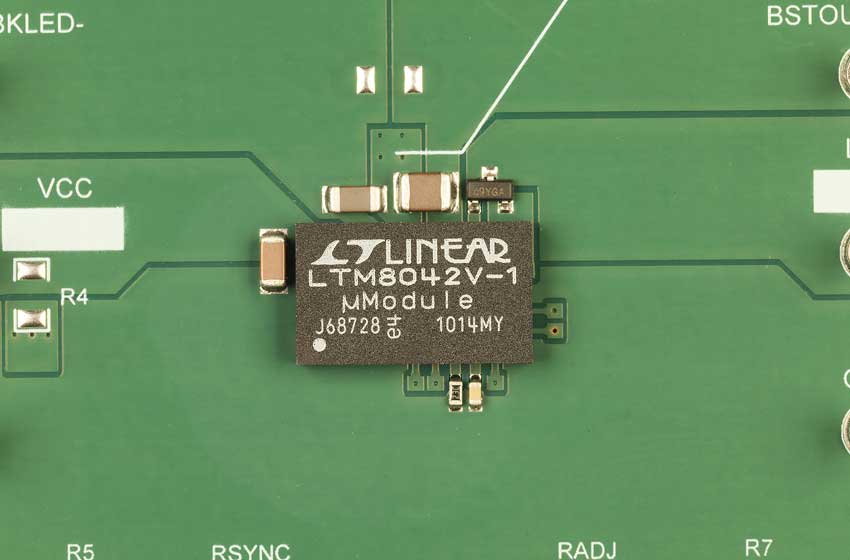

DC1511A-B
LTM8042EV-1 Demo Board | µModule Boost LED Driver, 3V ≤ VIN ≤ 30V, VOUT up to 32V @ 350mA
DC1511A-B Demo Board DC1511A-B Demo Board DC1511A-B Demo Board DC1511A-B Demo Board DC1511A-A - Schematic
