LTM4660

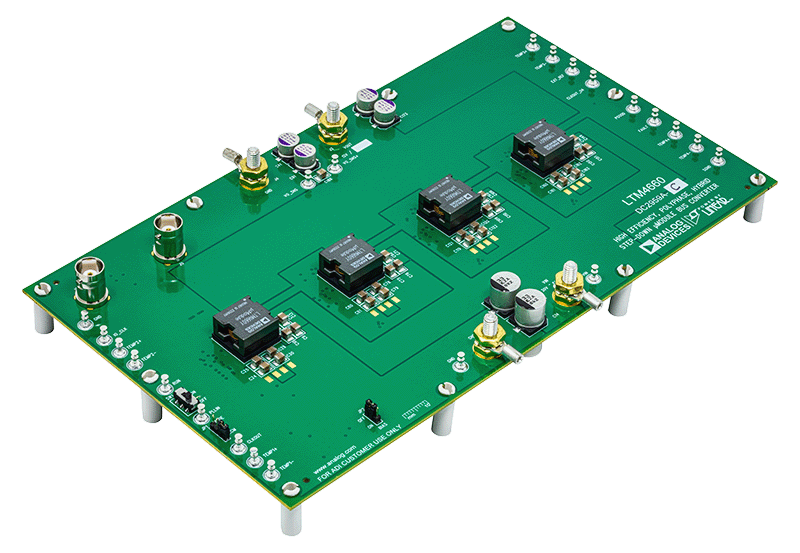

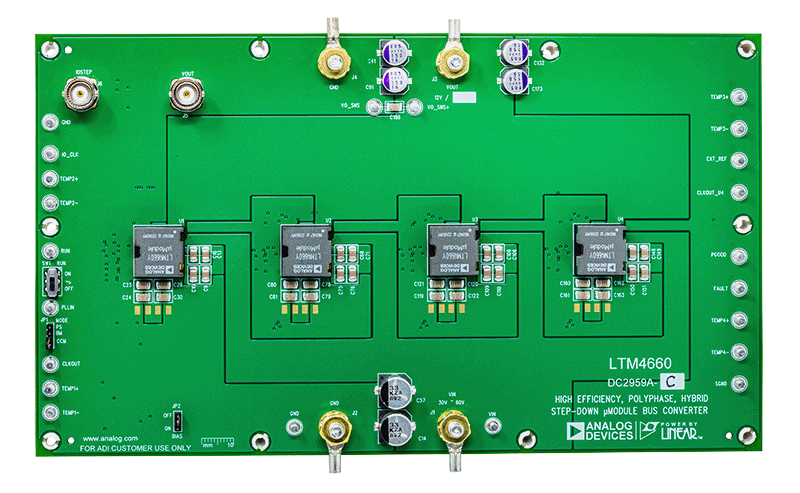

デモンストレーション回路2959A-Cは、高効率、高電力密度のハイブリッド降圧コンバータです。36V〜60Vの入力電圧（過渡時は最大65V）で12V/100Aを供給できます。このデモ・ボードは、LTM®4660を使用したPolyPhase®設計を採用しており、ソフト・スイッチング・スイッチド・キャパシタ・トポロジを従来の降圧コンバータとマージするアーキテクチャによって、従来のスイッチング・アーキテクチャより優れた効率を実現します。配電、データコム、テレコムの非絶縁型中間バス・アプリケーション向けに、高効率／高密度で費用対効果の高いソリューションを提供します。

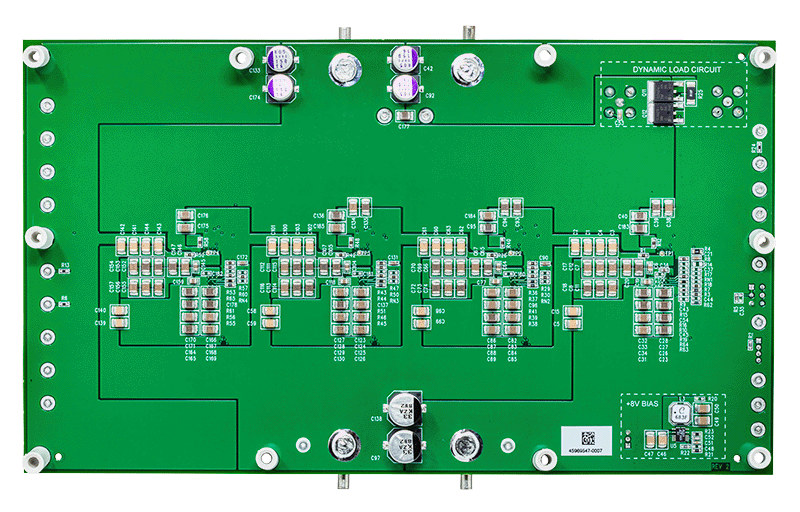

DC2959A-C上のLTM4660は、常に連続導通モードで動作します。スイッチング周波数は、抵抗でプログラミング（設定）することや、外部クロック信号に同期することができます。電流モード制御アーキテクチャにより、多相構成で優れた電流共有と低出力電圧リップルを実現できます。他にも、ソフト・スイッチ・フロント・エンドとMOSFETストレスの低減により、電磁干渉（EMI）放射が低く抑えられるなどのメリットがあります。

LTM4660はシステムの電圧、電流、温度の障害を監視します。故障条件が発生した場合は、スイッチングを停止し、FAULTピンをローにプルダウンします。内蔵タイマーには、適切な再起動／再試行時間を設定できます。その他に、温度に対する±1.5%の出力電圧精度、パワー・グッド出力信号、短絡保護、単調出力電圧スタートアップ、オプションの外部リファレンス、低電圧ロックアウト、内蔵電荷バランス回路などの機能を備えています。

このデモ用ボードのマニュアルと併せて、LTM4660のデータシートを参照してください。

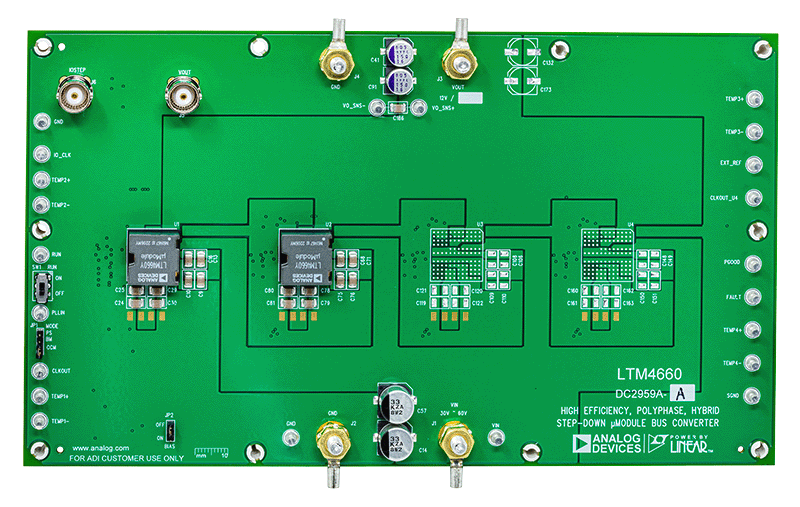

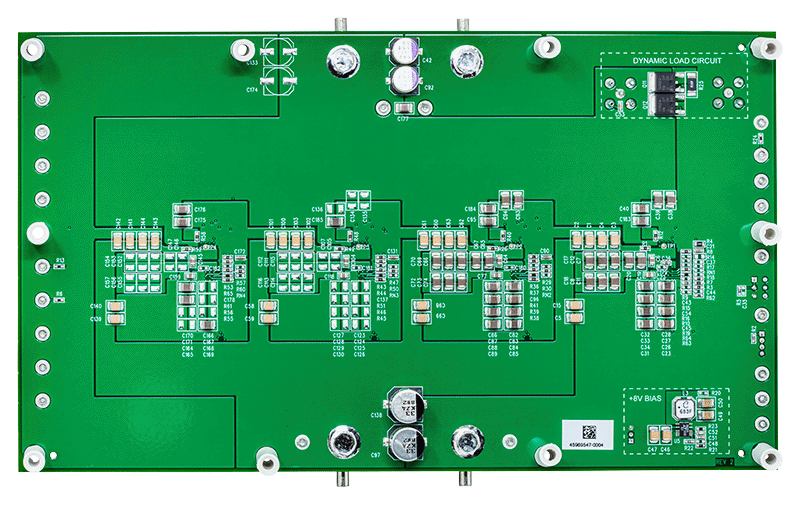

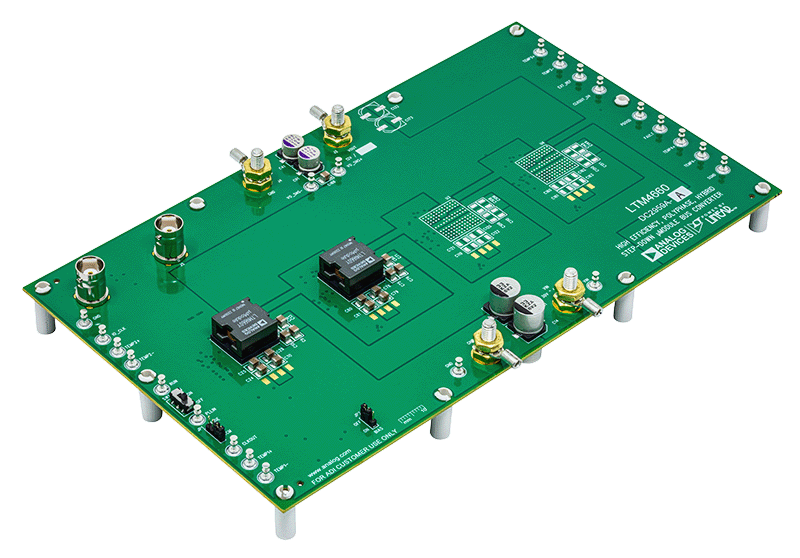

デモンストレーション回路2959A-Aは、高効率、高電力密度のハイブリッド降圧コンバータです。36V 〜 60Vの入力電圧（過渡時は最大65V）で12V/50Aを供給できます。このデモ・ボードは、LTM^®4660を使用したPolyPhase^®設計を採用しており、ソフト・スイッチング・スイッチド・キャパシタ・トポロジを従来の降圧コンバータとマージするアーキテクチャによって、従来のスイッチング・アーキテクチャより優れた効率を実現します。配電、データコム、テレコムの非絶縁型中間バス・アプリケーション向けに、高効率／高密度で費用対効果の高いソリューションを提供します。

DC2959A-A上のLTM4660は、常に連続導通モードで動作します。スイッチング周波数は、抵抗でプログラミング（設定）することや、外部クロック信号に同期することができます。電流モード制御アーキテクチャにより、多相構成で優れた電流共有と低出力電圧リップルを実現できます。他にも、ソフト・スイッチ・フロント・エンドとMOSFETストレスの低減により、EMI放射が低く抑えられるなどのメリットがあります。

LTM4660はシステムの電圧、電流、温度の障害を監視します。故障条件が発生した場合は、スイッチングを停止し、FAULTピンをローにプルダウンします。内蔵タイマーには、適切な再起動／再試行時間を設定できます。その他に、温度に対する±1.5%の出力電圧精度、パワー・グッド出力信号、短絡保護、単調出力電圧スタートアップ、オプションの外部リファレンス、低電圧ロックアウト、内蔵電荷バランス回路などの機能を備えています。

このデモ用ボードのマニュアルと併せて、LTM4660のデータシートを参照してください。

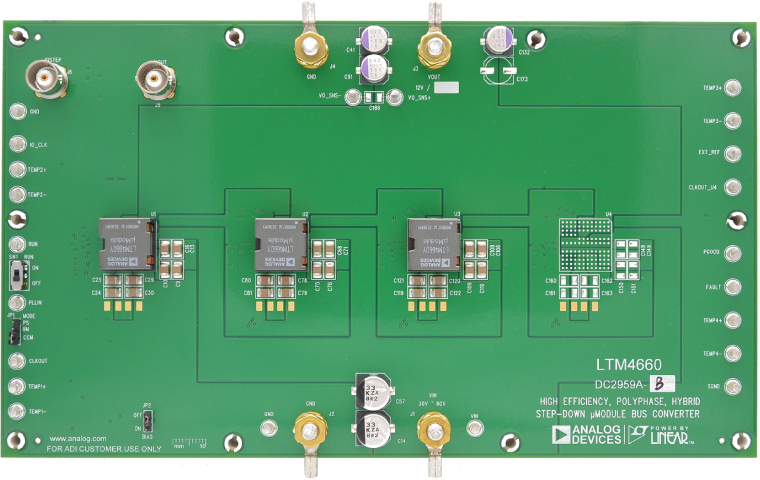

デモンストレーション回路2959A-Bは、高効率、高電力密度のハイブリッド降圧コンバータです。36V〜60Vの入力電圧（過渡時は最大65V）で12V/75Aを供給できます。このデモ・ボードは、LTM4660を使用したPolyPhase^® 設計を採用しており、ソフト・スイッチング・スイッチド・キャパシタ・トポロジを従来の降圧コンバータとマージするアーキテクチャによって、従来のスイッチング・アーキテクチャより優れた効率を実現します。配電、データコム、テレコムの非絶縁型中間バス・アプリケーション向けに、高効率／高密度で費用対効果の高いソリューションを提供します。

DC2959A-B上のLTM4660は、常に連続導通モードで動作します。スイッチング周波数は、抵抗でプログラミング（設定）することや、外部クロック信号に同期することができます。電流モード制御アーキテクチャにより、多相構成で優れた電流共有と低出力電圧リップルを実現できます。他にも、ソフト・スイッチ・フロント・エンドとMOSFETストレスの低減により、EMI放射が低く抑えられるなどのメリットがあります。

LTM4660はシステムの電圧、電流、温度の障害を監視します。故障条件が発生した場合は、スイッチングを停止し、FAULTピンをローにプルダウンします。内蔵タイマーには、適切な再起動／再試行時間を設定できます。その他に、温度に対する±1.5%の出力電圧精度、パワー・グッド出力信号、短絡保護、単調出力電圧スタートアップ、オプションの外部リファレンス、低電圧ロックアウト、内蔵電荷バランス回路などの機能を備えています。

このデモ・ボードのマニュアルと併せて、LTM4660のデータシートを参照してください。

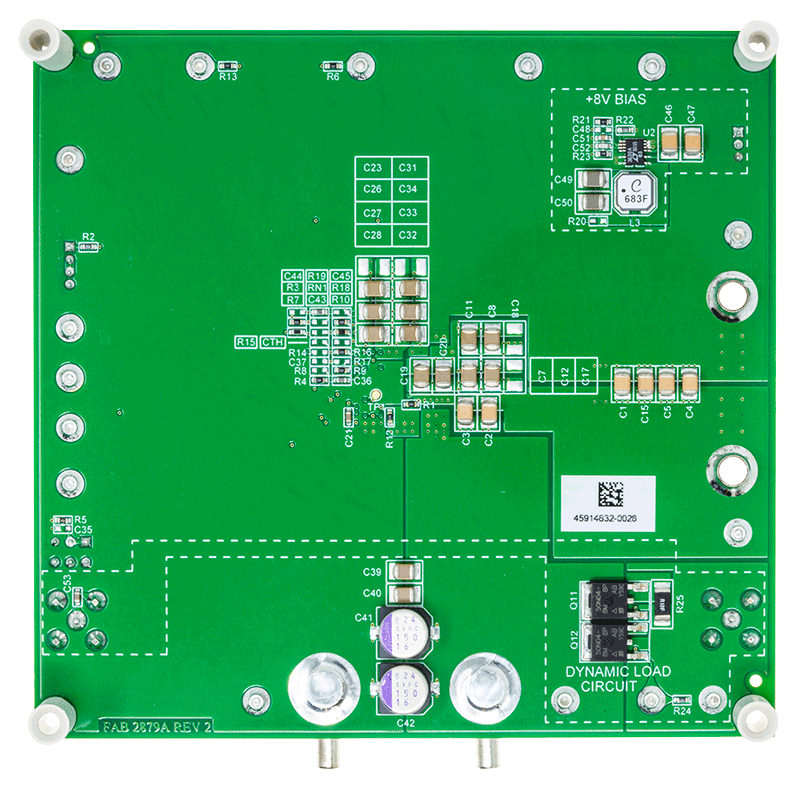

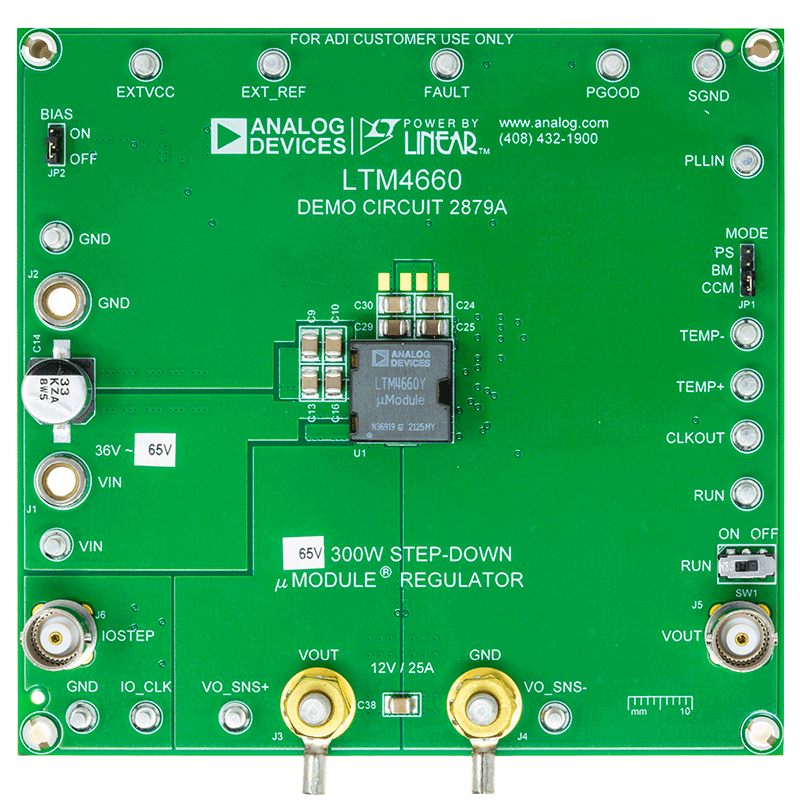

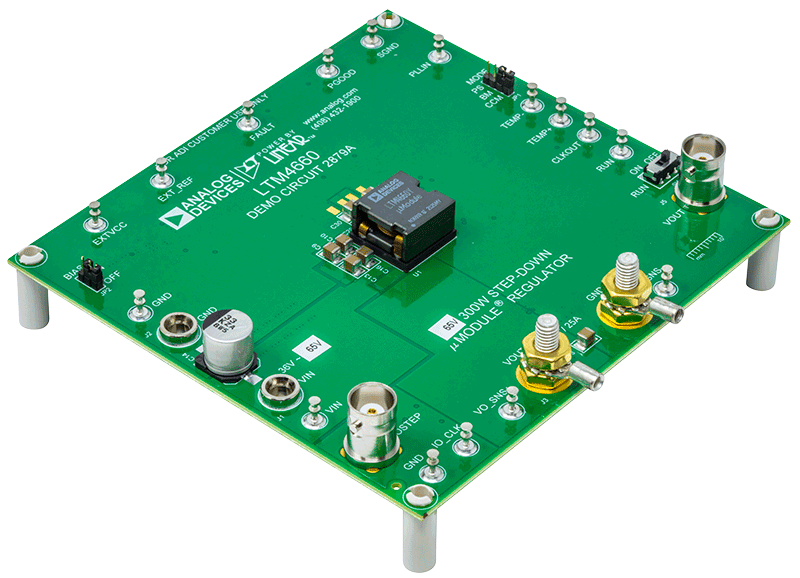

デモンストレーション回路2879Aは、高効率、高電力密度のハイブリッド・コンバータで、36V〜60Vの入力電圧（トランジェント時は最大65V）で12V/25Aを供給できます。このデモ・ボードはLTM4660を使用しています。LTM4660は、ソフトスイッチング・スイッチド・キャパシタ・トポロジを従来の降圧コンバータに組み込んだアーキテクチャを使用し、従来のスイッチング・アーキテクチャと比較して優れた効率を実現します。このデモ・ボードによって、配電、データコム、テレコムの非絶縁型中間バス・アプリケーション向けに、高効率/高密度で費用効果の高いソリューションが可能となります。

電流モード制御アーキテクチャにより、複数のLTM4660を並列の多相構成で動作させることができ、優れた電流分担機能と低出力電圧リップルにより、はるかに高い電力のアプリケーションが実現できます。この他、ソフト・スイッチ・フロント・エンドとMOSFETストレスの低減により、EMI放射が低く抑えられるというメリットなどがあります。

LTM4660の設計では、起動時にコンデンサのバランスを事前に調整することにより、通常ならばスイッチド・コンデンサ回路に伴う突入電流を排除します。LTM4660は、システムの電圧、電流、および温度の障害も監視します。障害状態が発生した場合は、スイッチングを停止し、FAULTをローにプルダウンします。内蔵タイマーには、適切な再起動／再試行時間を設定できます。

その他に、温度範囲全域にわたり±1.5%の出力電圧精度、多相動作用のクロック出力、パワー・グッド出力信号、短絡保護、単調出力電圧スタートアップ、オプションの外部リファレンス、低電圧ロックアウト、内蔵電荷バランス回路などの機能を備えています。

このデモボードのマニュアルと併せてLTM4660のデータシートを使用する必要があります。
