特長
- デュアル4A／シングル8A低EMIスイッチ・モード電源
- EN55022クラスB準拠
- 完全に独立した2つのチャンネルは、それぞれ正または負の出力電圧極性を構成可能
- 出力電圧範囲：0.5V ≤ |VOUTn + – VOUTn –| ≤ 26.5V
- 広い入力電圧範囲：最大40V
- 構成に応じて3.1Vまたは3.6V（起動時）
- ライン、負荷、温度に対する全DC出力電圧誤差：±1.67%
- アナログ出力電流インジケータ（正のVOUTのみ）
- LDOOUT：5V固定、25mA対応LDO
- LTM4651/LTM4653との並列接続が可能
- 定周波電流モード制御
- パワーグッド・インジケータおよびプログラマブルなソフト・スタート
- 過電流および過熱からの保護

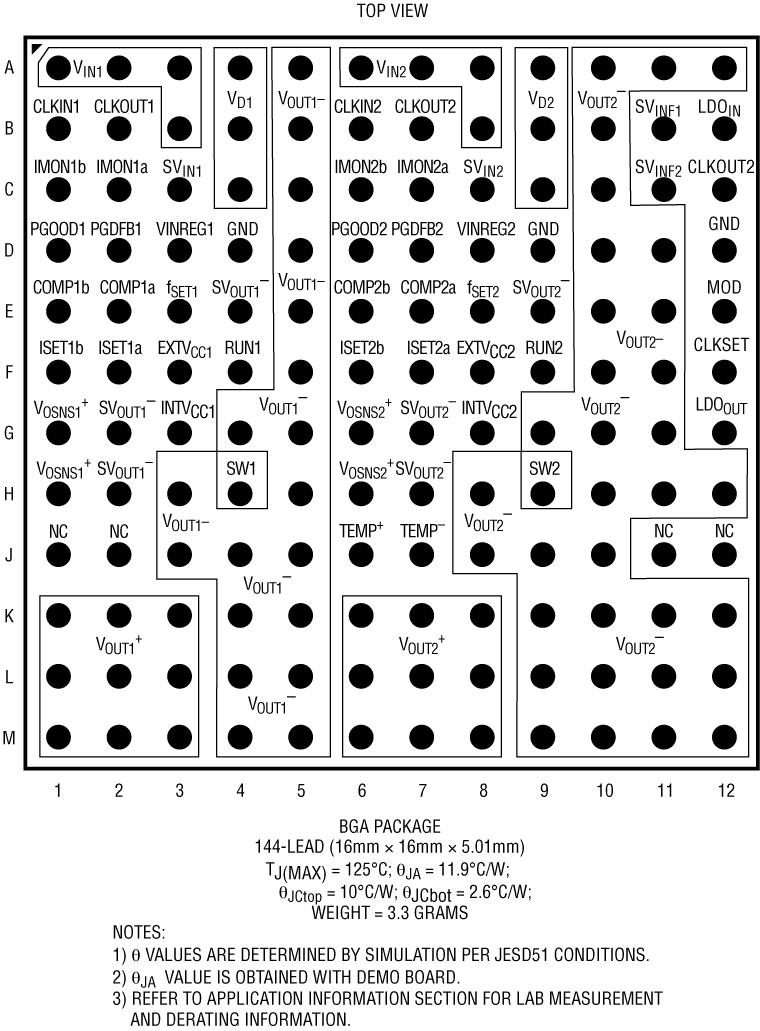

- 16mm × 16mm × 5.01mm BGAパッケージ
.svg?rev=fd385c90e2cf4716ae9a8c8d20e6b8e3&la=ja&h=24&w=24&hash=8FE198C1188D0BCB070397DC2E4811D6){kind=icon}

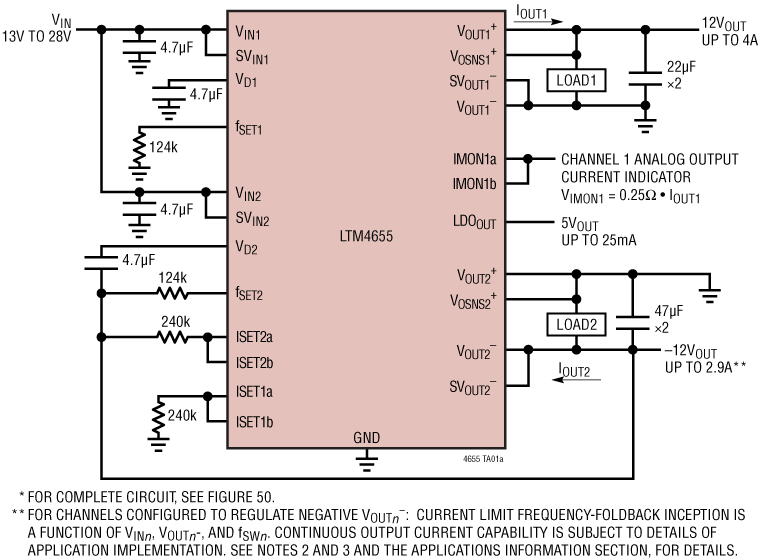

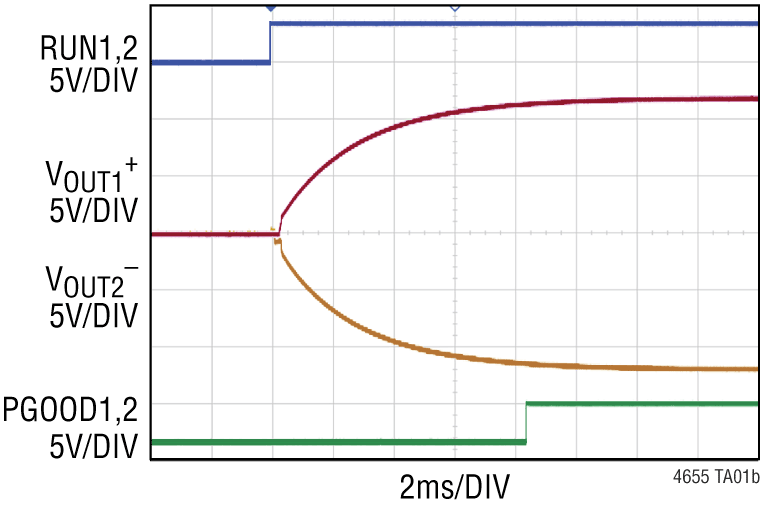

LTM4655は、EN55022の放射エミッション条件に適合するように設計された超低ノイズ40V、デュアル4Aまたはシングル8A DC/DC μModule®レギュレータです。各チャンネルは完全に独立しており、並列接続が可能で、正または負の出力極性を設定できます。伝導放射条件は、標準のフィルタ部品を追加することによって満たすことができます。パッケージには、スイッチング・コントローラ、パワーMOSFET、インダクタ、フィルタ、その他のサポート部品が含まれています。5V、25mA LDOとクロック・ジェネレータにより電力スイッチング段の位相インターリーブを可能にし、EMC性能を改善しています。
LTM4655では、3.1V～40Vの入力から0.5V～26.5Vの正のVOUTn+の電圧を調整できます。LTM4655では、VINnからVOUTn–が40Vを超えない範囲で、最大入力範囲3.6V～40Vから–0.5V～–26.5VのVOUTn–の電圧を調整できます。250kHz～3MHzの範囲のスイッチング周波数がサポートされます。
LTM4655は16mm × 16mm × 5.01mmのBGAパッケージで提供され、SnPbまたはRoHS準拠の端子仕上げで提供されます。
アプリケーション
- 自動試験および計測
- アビオニクス（航空電子機器）および産業用制御システム
- ビデオ、イメージング、および計測器
質問する
以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。
検索
その他のサポート
よく聞かれる質問（FAQ）
{{modalTitle}}
{{modalDescription}}
{{dropdownTitle}}
- {{defaultSelectedText}} {{#each projectNames}}
- {{name}} {{/each}} {{#if newProjectText}}
-
{{newProjectText}}
{{/if}}
{{newProjectTitle}}
{{projectNameErrorText}}
LTM4655
資料
Filters
1つが該当
-
すべて
-
ユーザ・ガイド
-
信頼性データ
-
データシート
-
すべて
-
English
-
日本語
データシート
2
ユーザ・ガイド
3
965.31 K
信頼性データ
1
利用上の注意
アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。
なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
ドキュメント
| 製品モデル | ピン／パッケージ図 | 資料 | CADシンボル、フットプリント、および3Dモデル |
|---|---|---|---|
| LTM4655EY#PBF |
144-Lead BGA (16mm x 16mm x 5.01mm)
|
|
|
| LTM4655IY |
144-Lead BGA (16mm x 16mm x 5.01mm)
|
|
|
| LTM4655IY#PBF |
144-Lead BGA (16mm x 16mm x 5.01mm)
|
|
|
| LTM4655MPY |
144-Lead BGA (16mm x 16mm x 5.01mm)
|
|
|
| LTM4655MPY#PBF |
144-Lead BGA (16mm x 16mm x 5.01mm)
|
|
- LTM4655EY#PBF
- ピン／パッケージ図
-
144-Lead BGA (16mm x 16mm x 5.01mm)
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- LTM4655IY
- ピン／パッケージ図
-
144-Lead BGA (16mm x 16mm x 5.01mm)
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- LTM4655IY#PBF
- ピン／パッケージ図
-
144-Lead BGA (16mm x 16mm x 5.01mm)
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- LTM4655MPY
- ピン／パッケージ図
-
144-Lead BGA (16mm x 16mm x 5.01mm)
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- LTM4655MPY#PBF
- ピン／パッケージ図
-
144-Lead BGA (16mm x 16mm x 5.01mm)
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
モデルでフィルタ
製品モデル
製品ライフサイクル
PCN
7 21, 2021
- 21_0159
Ink Mark to Laser Mark Conversion for µModule
LTM4655EY#PBF
製造中
LTM4655IY#PBF
製造中
LTM4655MPY
製造中
LTM4655MPY#PBF
製造中
2 5, 2020
- 20_0127
Supplier Material Change for µModule
LTM4655EY#PBF
製造中
LTM4655IY
製造中
LTM4655IY#PBF
製造中
モデルでフィルタ
製品モデル
製品ライフサイクル
PCN
7 21, 2021
- 21_0159
Ink Mark to Laser Mark Conversion for µModule
LTM4655EY#PBF
製造中
LTM4655IY#PBF
製造中
LTM4655MPY
製造中
LTM4655MPY#PBF
製造中
2 5, 2020
- 20_0127
Supplier Material Change for µModule
LTM4655EY#PBF
製造中
LTM4655IY
製造中
LTM4655IY#PBF
製造中
ソフトウェアおよび製品のエコシステム
評価用キット 3

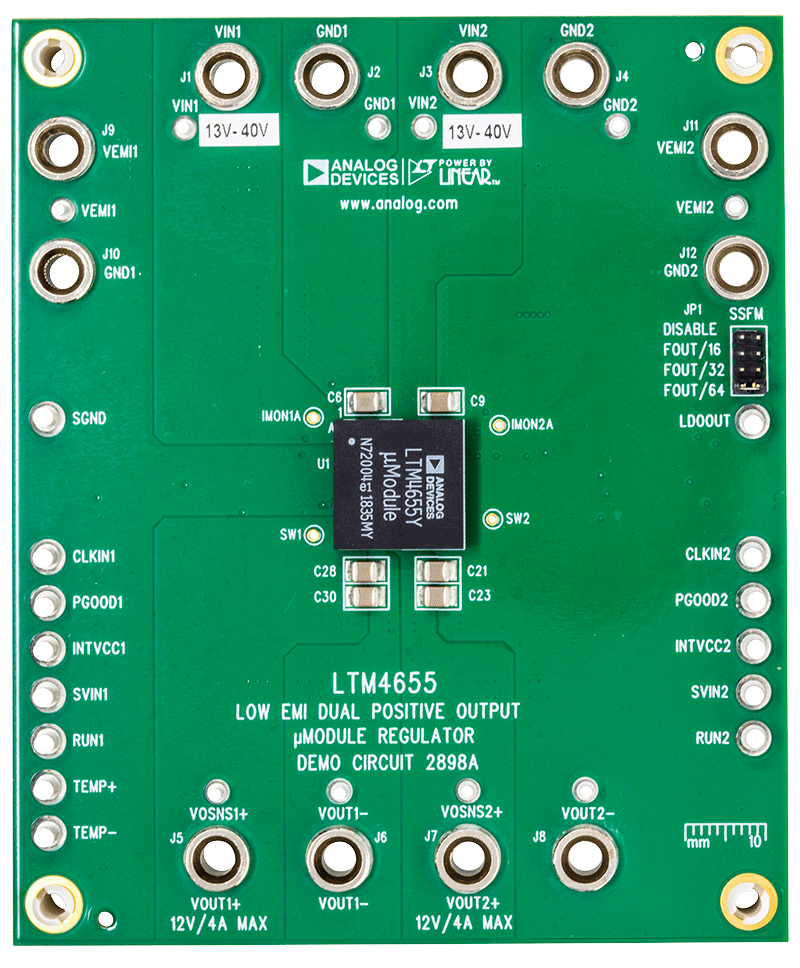

DC2898A
LTM4655 | 低EMIデュアル13V～40VIN、12V/4AOUT μModuleレギュレータ
製品の詳細

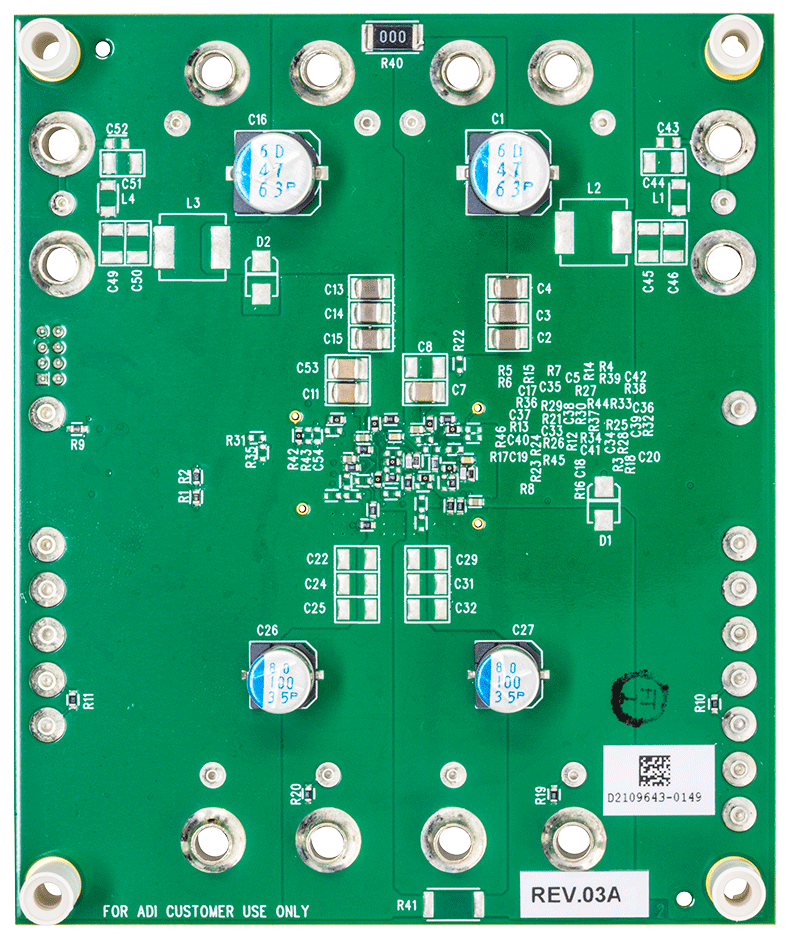

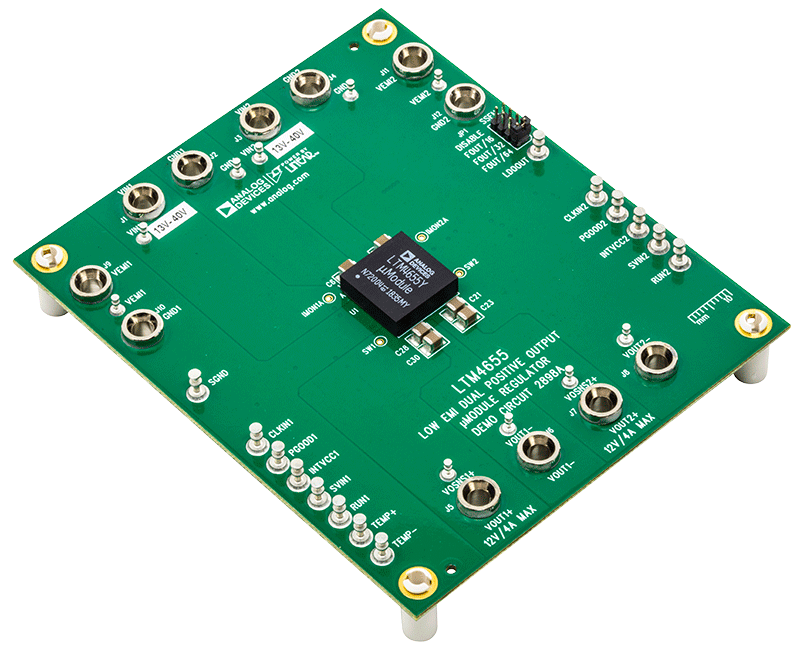

デモ回路2898Aは、入力電圧範囲が13V～40Vで、4Aの12V出力を2つ備えたデュアルDC/DCコンバータで、LTM4655を使用しています。LTM4655は、EN55022B準拠の40V、デュアル4A、シングル8A降圧、または50W反転DC/DC μModule®レギュレータです。
DC2898Aでは、両方のチャンネルのスイッチング周波数が1.2MHzに設定されています。過負荷または短絡のために出力電圧が低下した場合、内部発振器はプログラムされたLTM4655スイッチング周波数の1/5までフォールド・バックし、電源スイッチを損傷から保護します。
このボードは主に、次のような特徴を備えています。
- スペクトラム拡散オプション用のSSFMジャンパ
- 外部同期用のCLKIN入力
- 各出力に対するPGOOD信号
2つのチャンネルを並列化して出力電流を増やすこともできます。2つの出力を並列化するためのボードのセットアップの詳細については、データシートを参照してください。
LTM4655のデータシートには、デバイスとその動作およびアプリケーションの詳細が記載されています。DC2898Aを使用または変更する前には必ず、デモ・マニュアルと併せてデータシートを参照してください。
資料
DC2594A
LTM4655：低EMI、デュアル13V～28VIN、+12V/4AOUTおよび–12V/2.2AOUT負電圧μModuleレギュレータ
製品の詳細

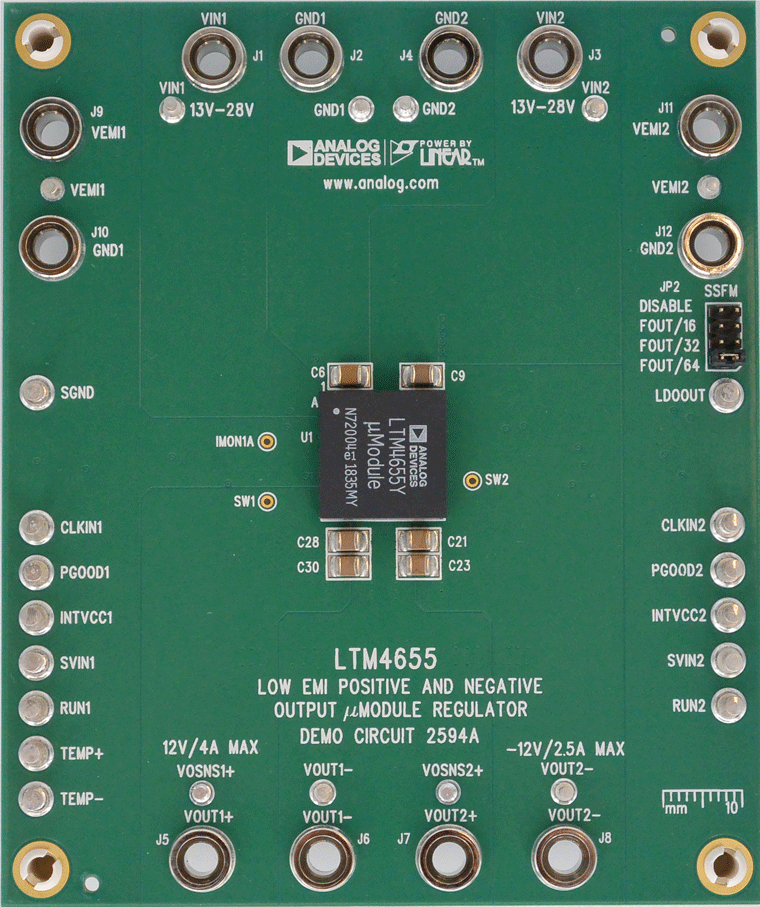

デモ回路2594Aは、LTM4655を備えた降圧DC/DCコンバータおよび反転DC/DCコンバータです。その入力電圧範囲は13V～28Vであり、4Aで+12V、最大2.5Aで–12Vを出力できます。LTM4655は、EN55022B準拠の40V、デュアル4A、シングル8A降圧、または50W反転DC/DC μModule®レギュレータです。
DC2594Aでは、両方のチャンネルのスイッチング周波数が1.2MHzに設定されています。過負荷または短絡状態により出力電圧が十分に崩壊した場合、内部発振器はLTM4655のプログラムされたスイッチング周波数の1/5までフォールド・バックし、電源スイッチを損傷から保護します。
2つのチャンネルを並列化して出力電流を増やすこともできます。2つの出力を並列化するためのボードのセットアップの詳細については、データシートを参照してください。
LTM4655のデータシートには、デバイスとその動作およびアプリケーションの詳細が記載されています。DC2594Aを使用または変更する前に必ず、デモ・マニュアルと併せてデータシートを参照してください。
資料

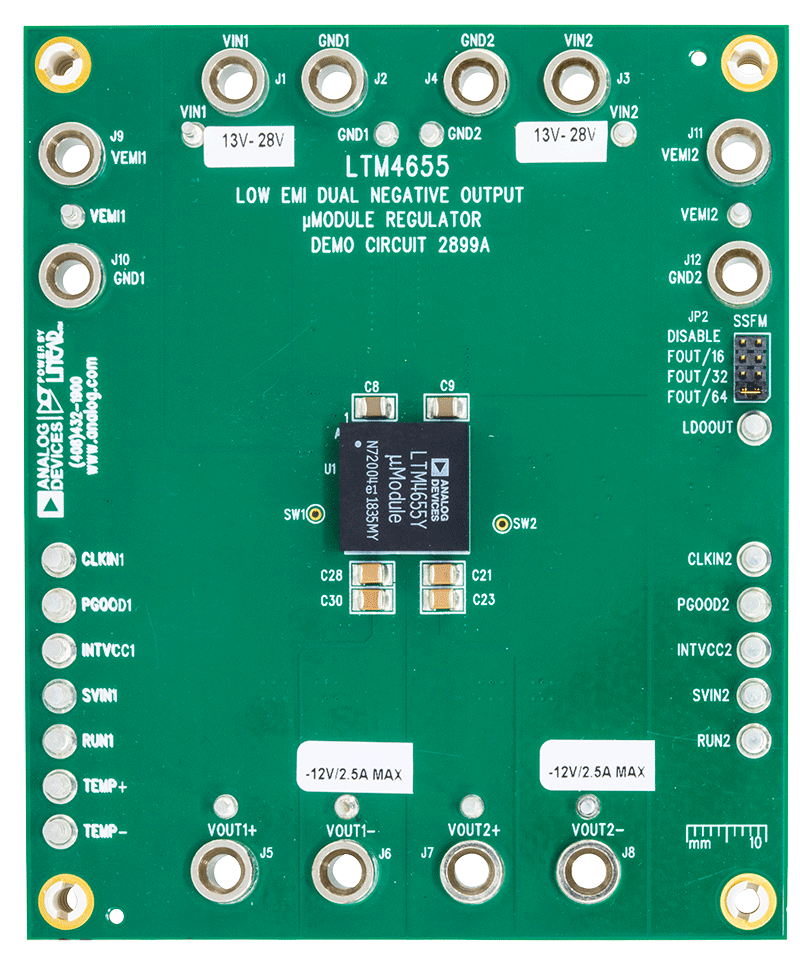

DC2899A
LTM4655 | 低EMIデュアル13V–28VIN、–12V/2.2AOUT負電圧μModuleレギュレータ
製品の詳細

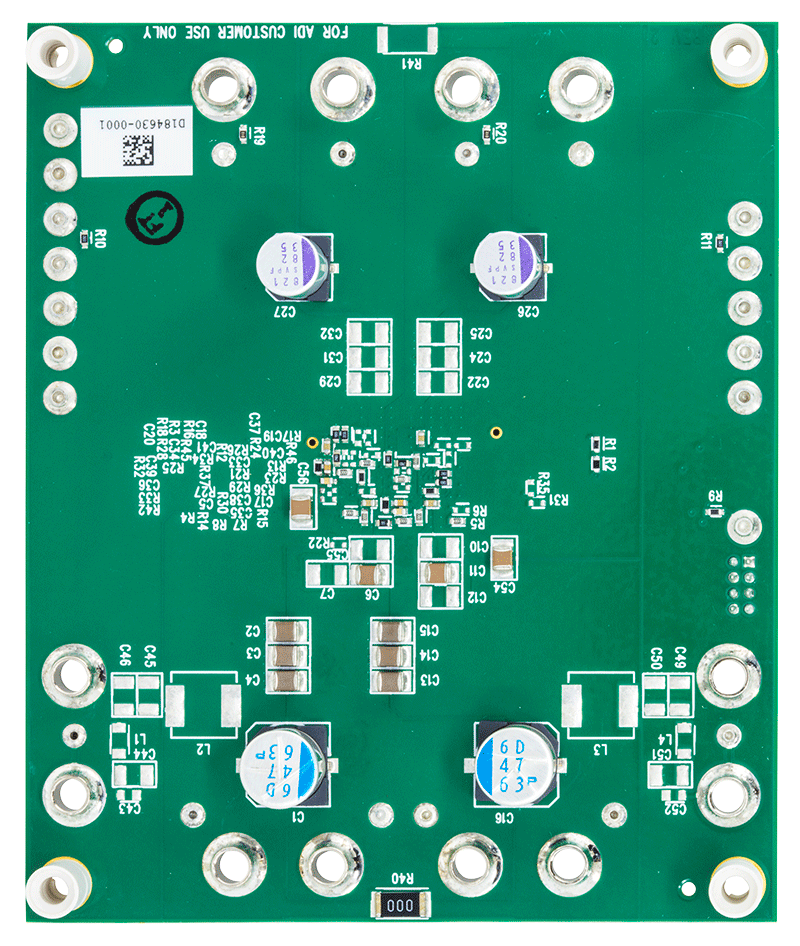

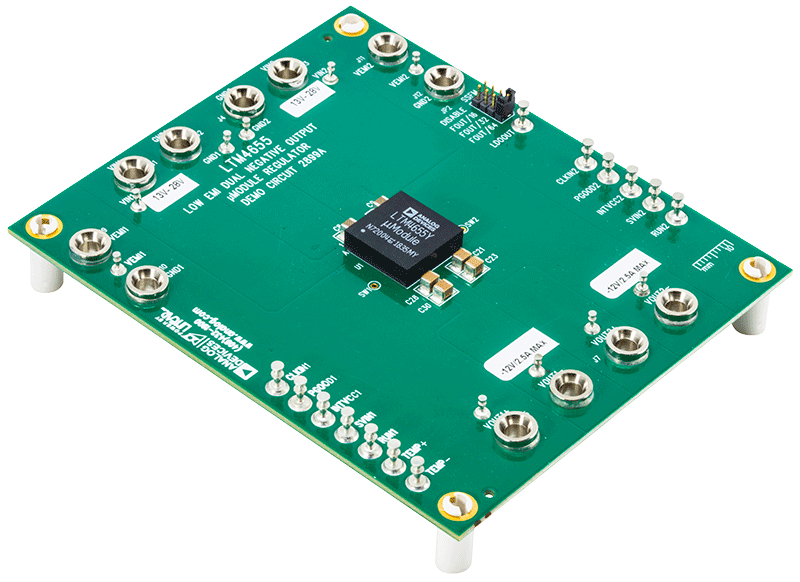

デモ回路2899Aは、入力電圧範囲が13V～28V、最大2.5Aの12V出力が2つの、LTM4655を備えたデュアル反転DC/DCコンバータです。LTM4655は、EN55022B準拠の40V、デュアル4A、シングル8A降圧、または50W反転DC/DC μModule®レギュレータです。
DC2899Aでは、両方のチャンネルのスイッチング周波数が1.2MHzに設定されています。過負荷または短絡状態により出力電圧が十分に崩壊した場合、内部発振器はプログラムされたLTM4655スイッチング周波数の1/5までフォールド・バックし、電源スイッチを損傷から保護します。
このボードは主に、次のような特徴を備えています。
- スペクトラム拡散オプション用のSSFMジャンパ
- 外部同期用のCLKIN入力
- 各出力に対するPGOOD信号
2つのチャンネルを並列化して出力電流を増やすこともできます。2つの出力を並列化するためのボードのセットアップの詳細については、データシートを参照してください。
LTM4655のデータシートには、デバイスとその動作およびアプリケーションの詳細が記載されています。DC2899Aを使用または変更する前には必ず、デモ・マニュアルと併せてデータシートを参照してください。
資料
ツールおよびシミュレーション 1
LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。
LTspiceデモ用回路集の実行方法
ステップ1: LTSpiceをダウンロードし、インストールしてください。
ステップ2: 下のセクションのリンクをクリックし、デモ用回路をダウンロードしてください。
ステップ3: 下のリンクをクリックしてもLTSpice が自動的に開かない場合は、リンクを右クリックし、“Save Target As”（対象をファイルに保存）を選択する方法でもシミュレーションを実行できます。ファイルを保存したら、LTSpiceを起動し、"File"メニューから"Open"を選択してデモ用回路を開いてください。
