LTM4654

新規設計に推奨

55V、300Wのソース/シンク・ハイブリッド降圧非絶縁型μModuleバス・コンバータ

利用上の注意

本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.J)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。

Viewing:

製品の詳細

  • 入力電圧範囲:20V~55V(絶対最大定格57V)
  • 広い出力電圧範囲:4.5V~18V(VOUT < VIN/2)
  • 効率:96.7%(9V/±15A出力、48VIN時)
  • 最大総合DC出力誤差:±3%
  • 出力電力:最大300W(ソース/シンク)
  • より高電力のアプリケーション用にスケーラブル
  • 固定周波数電流モード制御
  • 200kHz~1MHzでフェーズロック可能な外部同期
  • DC/DCスイッチング動作の前にCFLYとCMIDの電圧バランスを取ることで、始動時の突入電流の低減を実現
  • 出力電圧トラッキングとソフトスタート
  • 調整可能な再試行タイマーによる短絡保護
  • 過電流および過熱からの保護
  • ダイオード温度モニタ内蔵
  • オプションの外部リファレンス入力
  • パワー・グッドおよびFAULT出力インジケータ
  • 120ピン、16mm × 16mm × 8.96mm、BGAパッケージ
LTM4654
55V、300Wのソース/シンク・ハイブリッド降圧非絶縁型μModuleバス・コンバータ

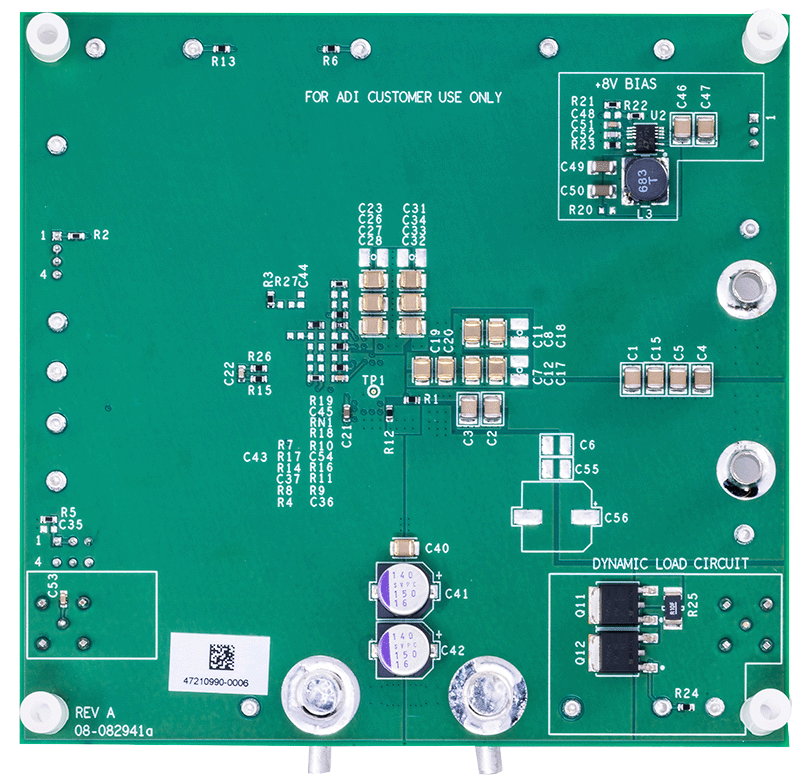

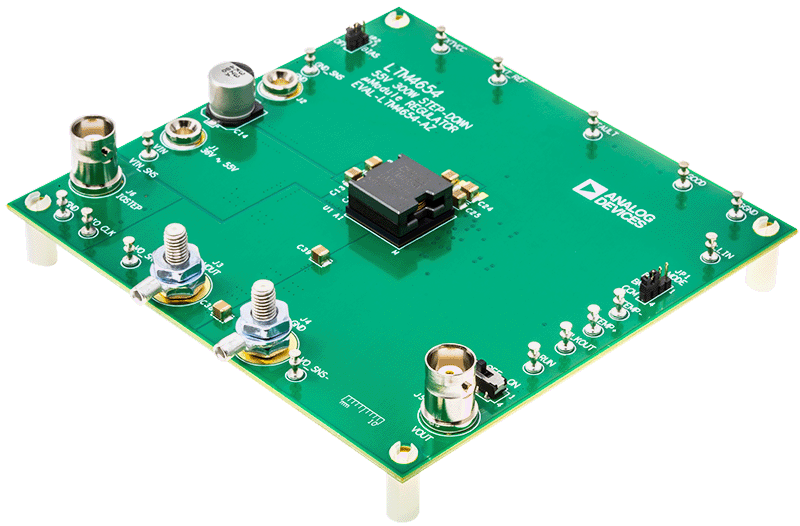

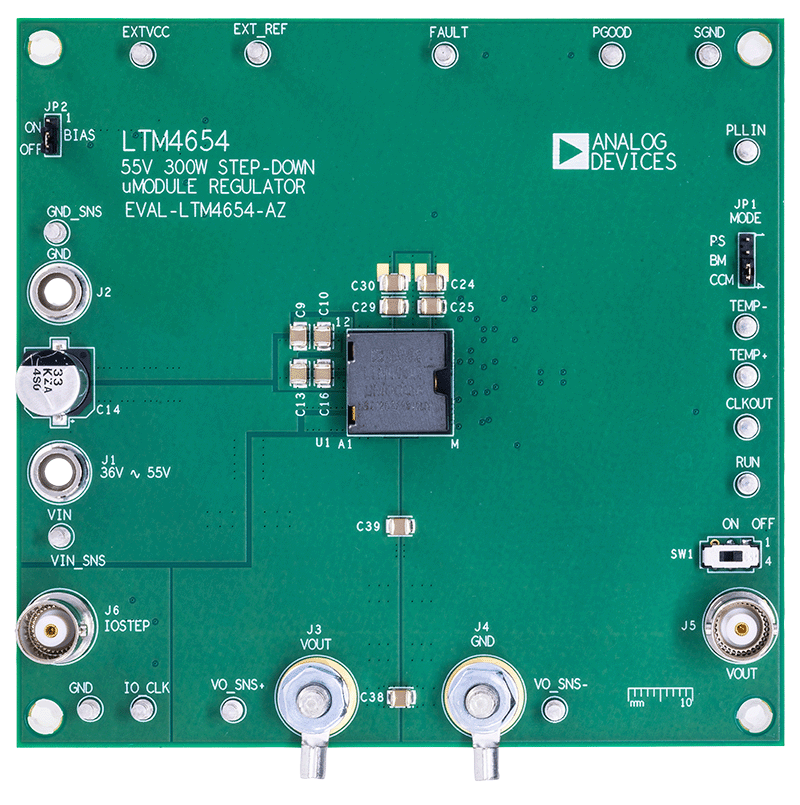

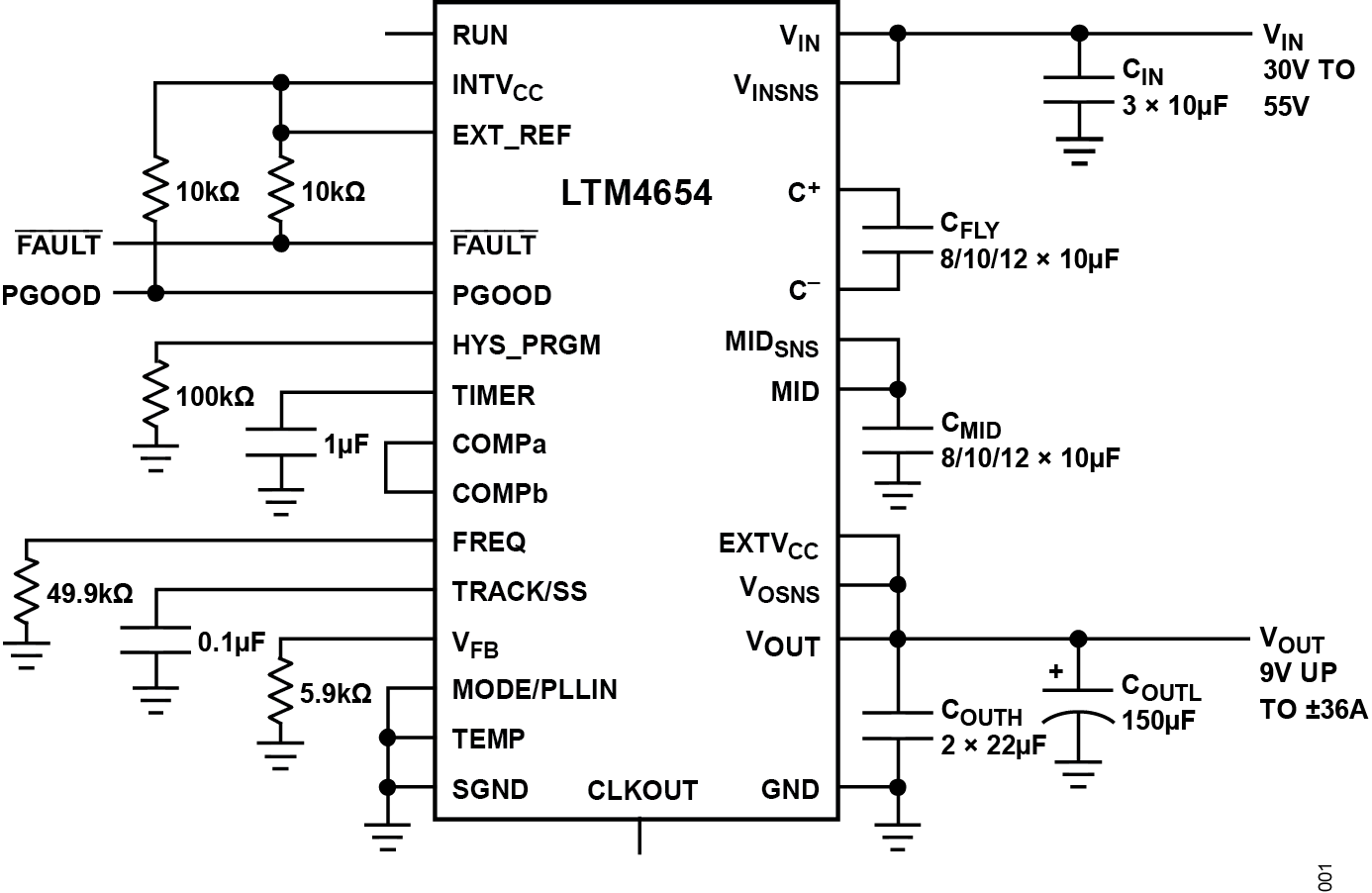

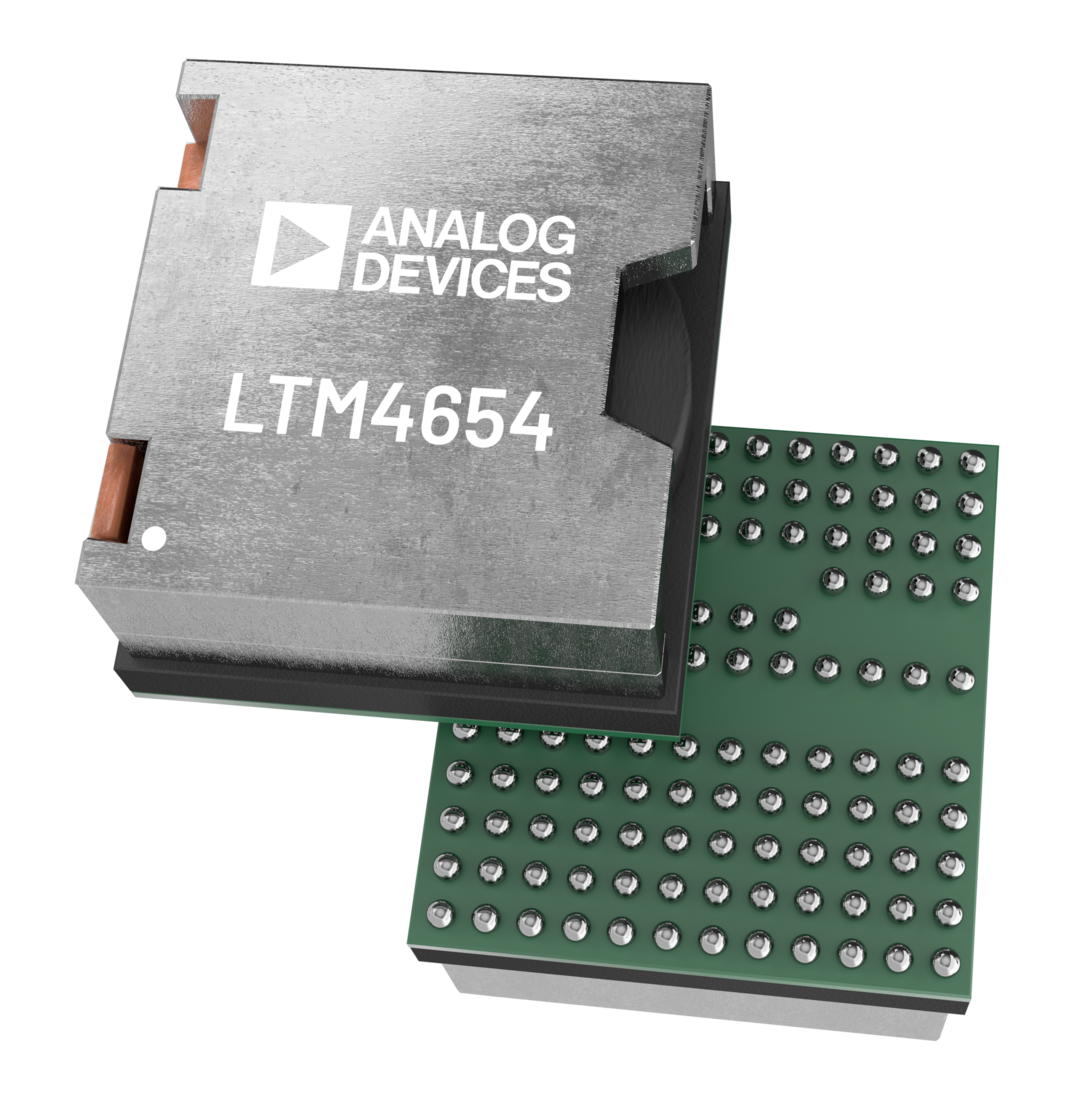

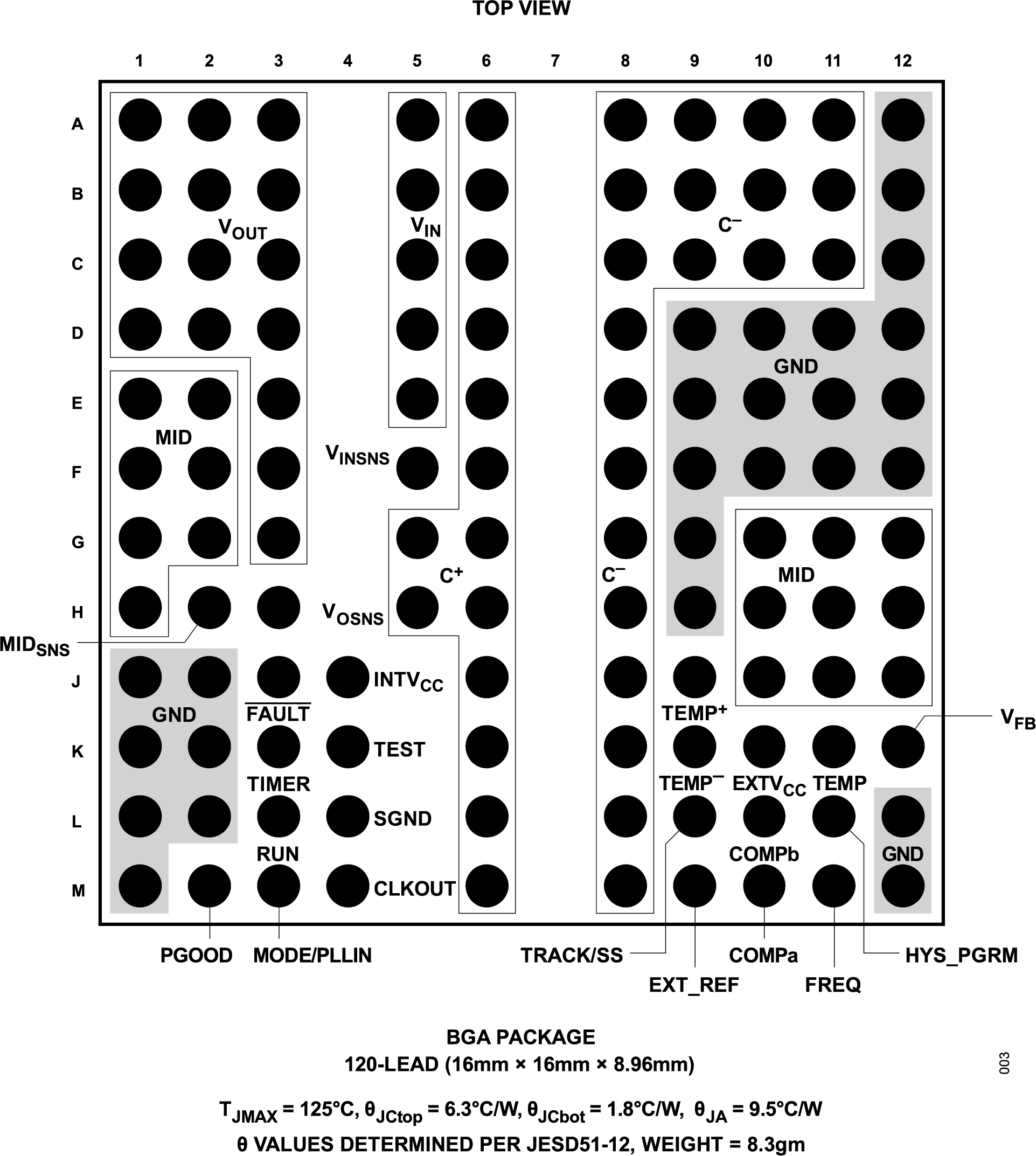

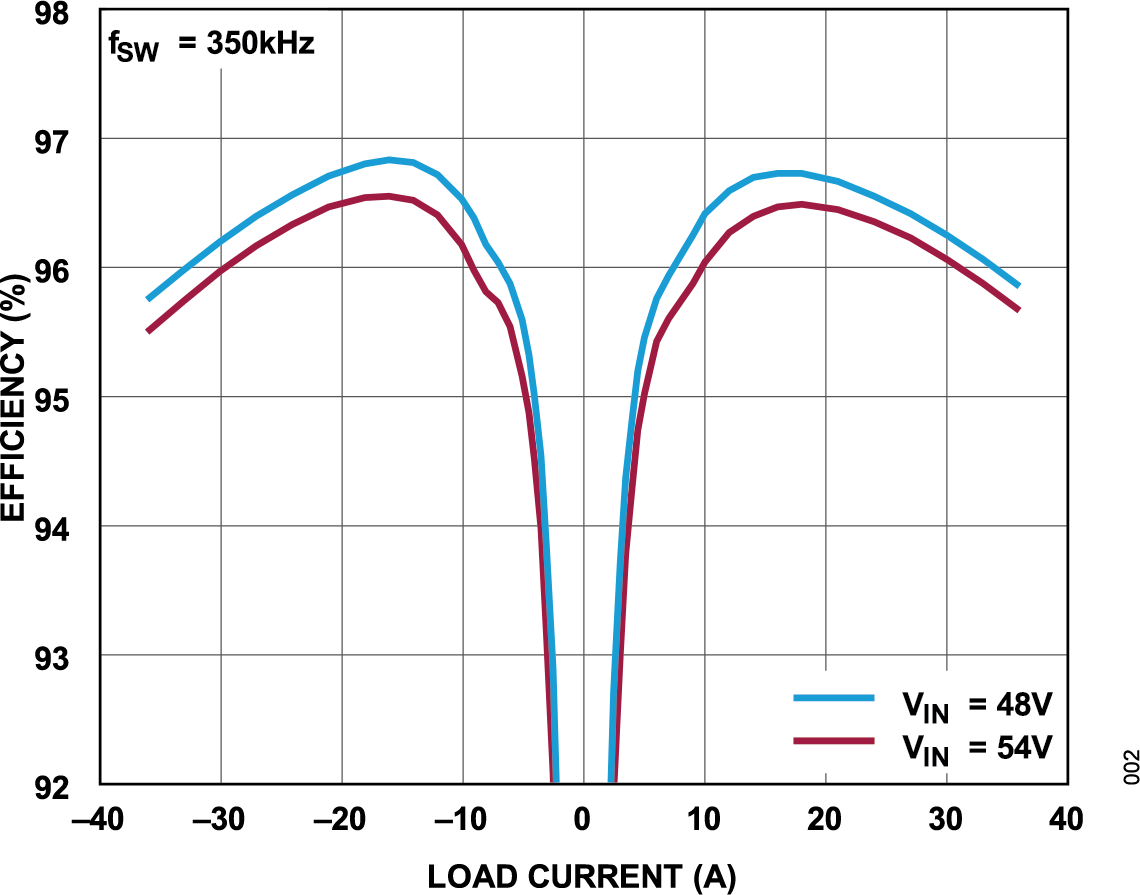

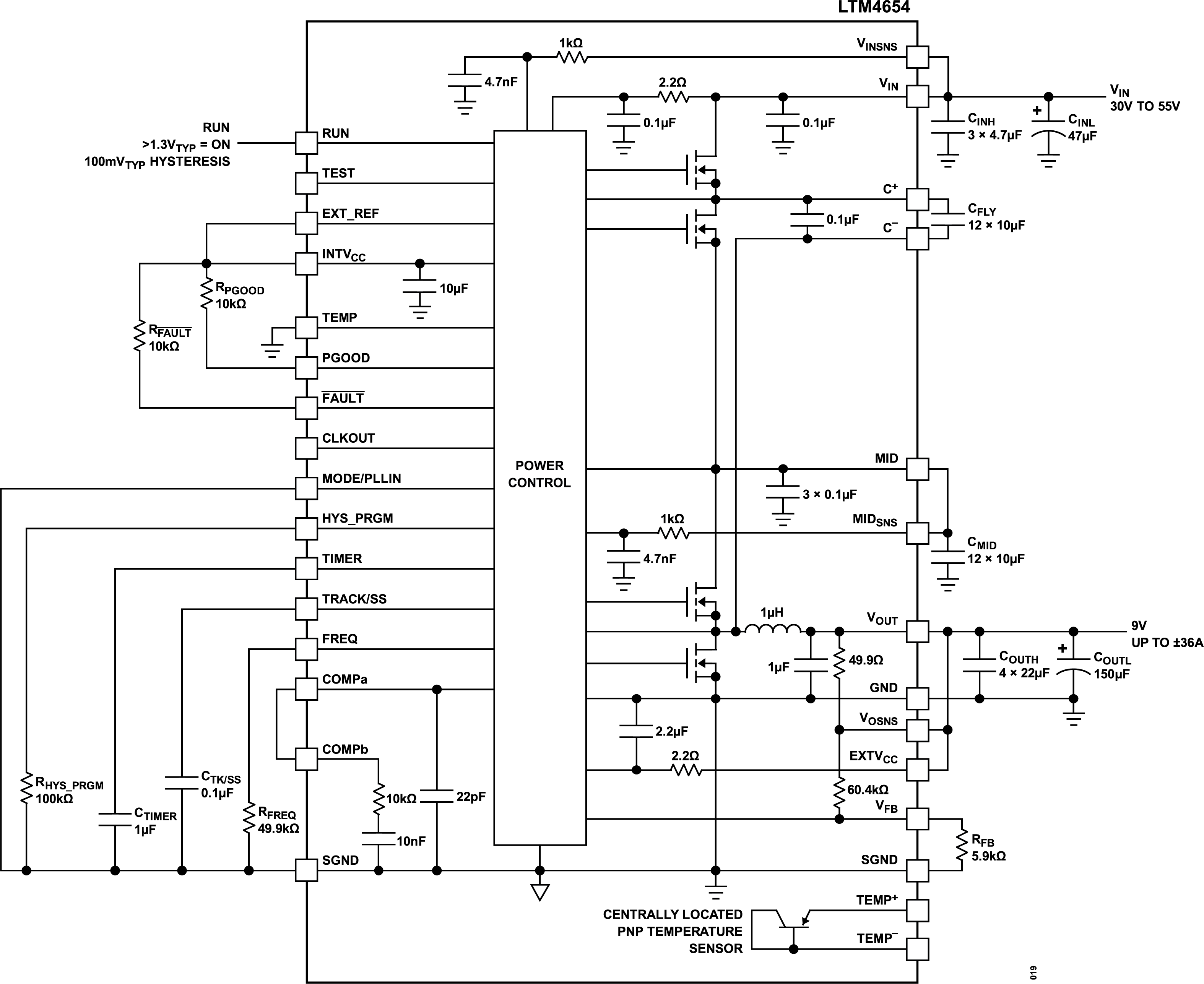

LTM4654 Typical Application Circuit LTM4654 Typical Application Graph LTM4654 Block Diagram LTM4654 Pin Configuration LTM4654 Chip Illustration
