LTM4613: EN55022B準拠の、36VIN、15VOUT、8A DC/DC μModuleレギュレータ データシート (Rev. )7/12/2011PDF819K
製品概要
機能と利点
- 低EMIスイッチモード電源
- EN55022クラスB準拠
- 広い入力電圧範囲：5V～36V
- 8Aの出力電流
- 出力電圧範囲：3.3V～15V
- 低い入力/出力換算ノイズ
- 出力電圧トラッキングおよびマージニング
- PLL周波数同期
- 全DC誤差：最大2%
- マージニングに追従するパワーグッド
- 電流フォールドバック保護
- 並列接続/電流分担
- 超高速過渡応答
- 電流モード制御
- プログラム可能なソフトスタート
- 出力過電圧保護
- 動作温度範囲：-55℃～125℃（LTM4613MPV）
- 高さの低い小型（15mm × 15mm × 4.32mm）表面実装LGAパッケージ
製品概要
LTM4613は、超低ノイズの8AスイッチモードDC/DC電源で、スイッチング・コントローラ、パワーFET、インダクタ、すべてのサポート部品をパッケージに搭載しています。LTM4613は5V～36Vの入力電圧範囲で動作し、出力電圧は1本の外付け抵抗を使用して3.3V～15Vの範囲で設定できます。入力と出力にバルク・コンデンサを使用するだけで設計を完成することができます。
高いスイッチング周波数と適応型オン時間電流モード・アーキテクチャにより、安定性を損なうことなく、入力および負荷の変動に対する高速過渡応答を実現します。
内蔵の入力フィルタ回路とノイズ･キャンセル回路によりノイズ結合を低く抑えるので、電磁干渉（EMI）を実効的に低減します（図7を参照）。さらに、このDC/DCμModule®レギュレータは外部クロックに同期可能なので、望ましくない周波数の高調波を低減することができ、高負荷電流のためのPolyPhase®動作が可能です。
LTM4613は省スペースで熱特性が改善された15mm×15mm×4.32mmのLGAパッケージで供給されます。このパッケージはPCボード底面の未使用スペースを利用できるので、高部品密度のポイントオブロード･レギュレーションが可能です。 LTM4613は鉛フリーで、RoHSに準拠しています。
アプリケーション
- テレコムおよびネットワーク機器
- 産業用およびアビオニクス機器
- RFシステム
製品カテゴリ
マーケット＆テクノロジー
製品ライフサイクル
新規設計にお薦めします
発売済みの製品です。データシートには、最終的な仕様と動作条件がすべて記載されています。新規の設計には、これらの製品の使用を推奨します。

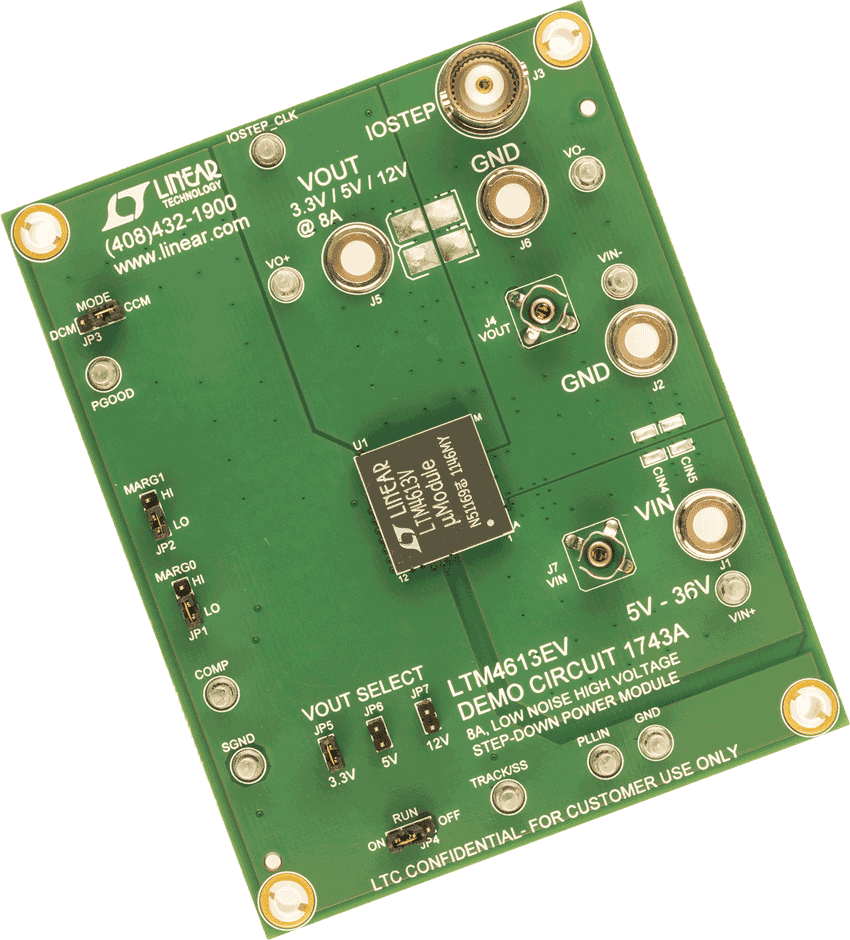

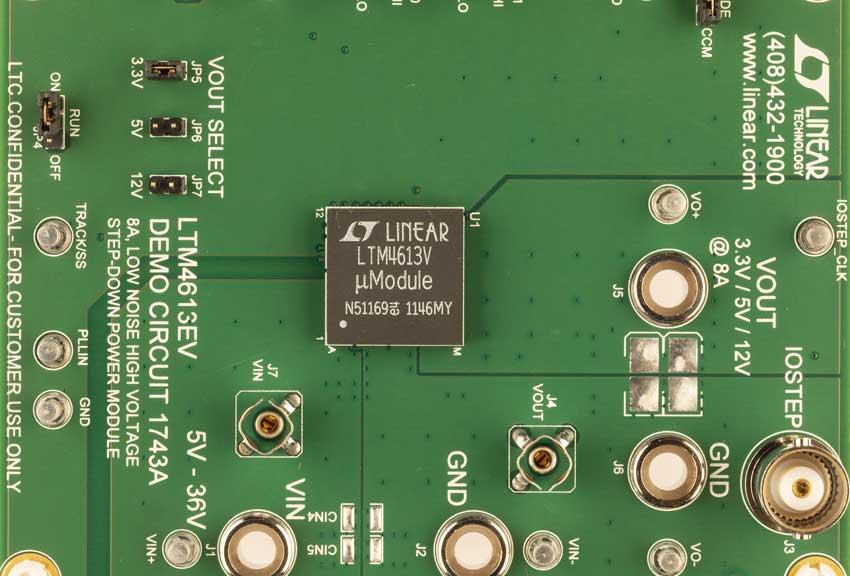

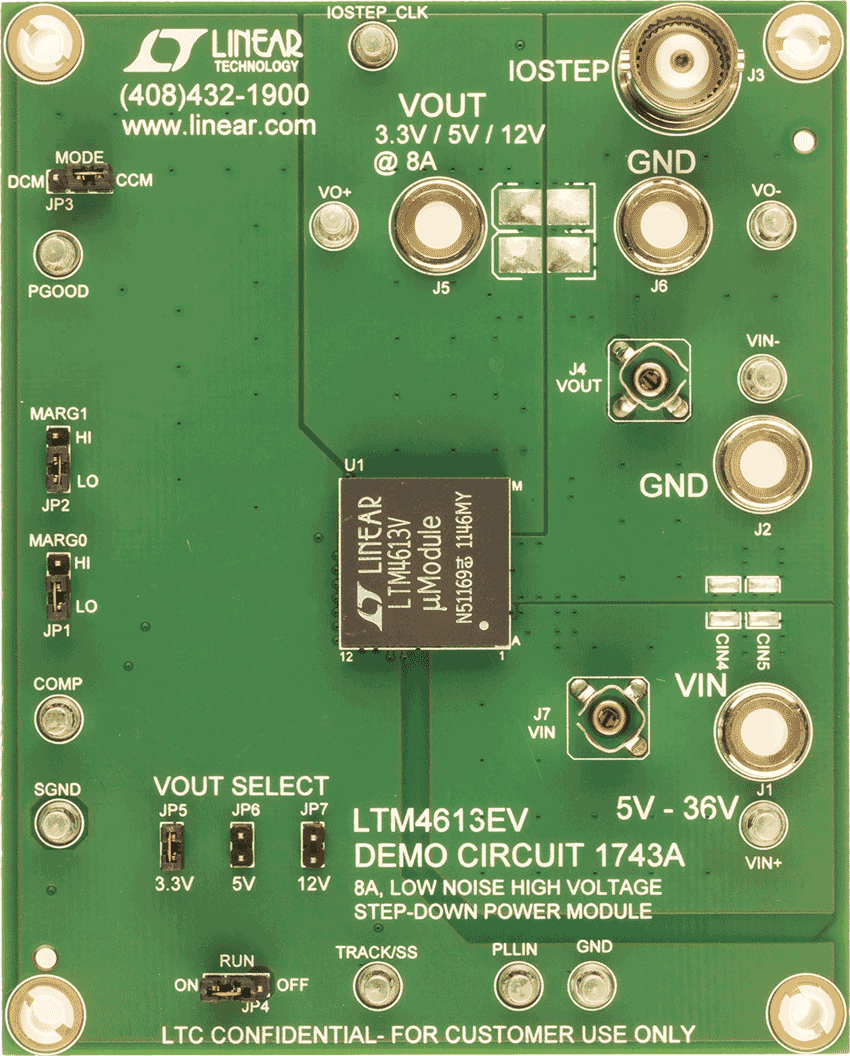

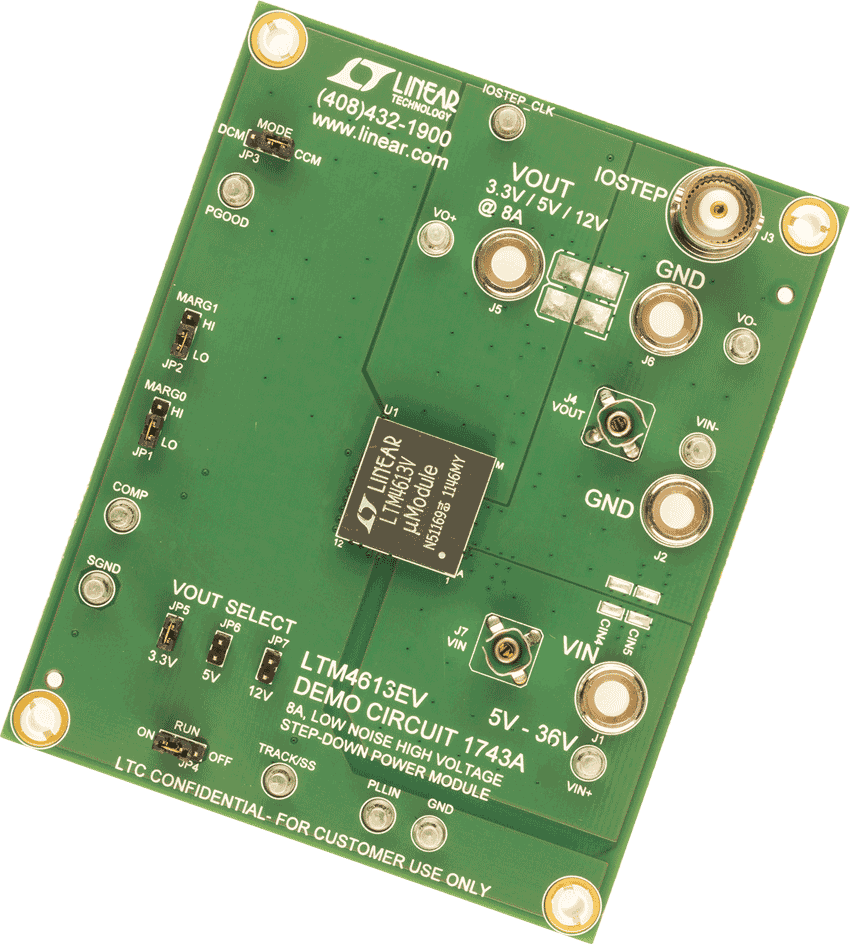

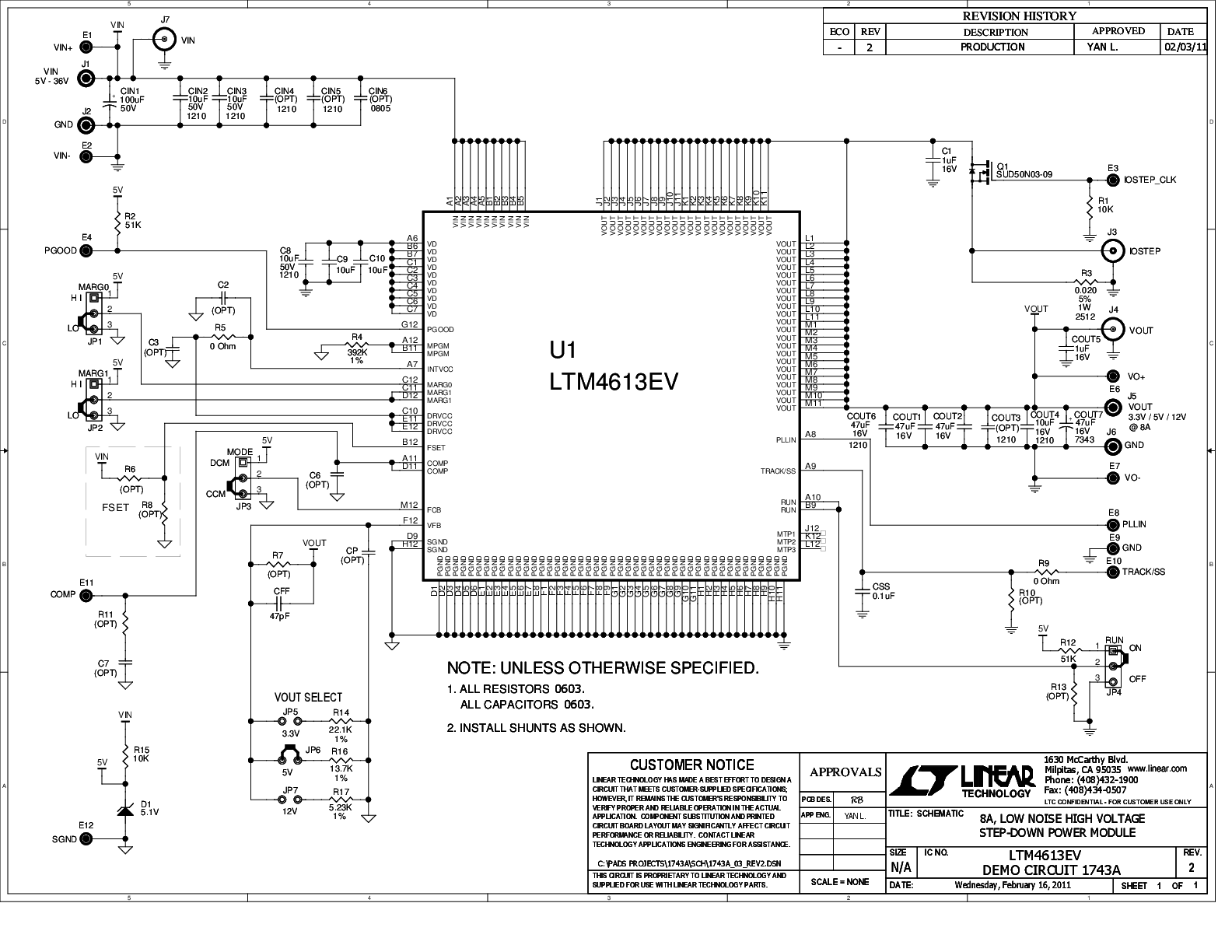

評価キット (1)
参考資料
-
R504 Reliability Data3/26/2018PDF347 K
-
EMI Test Report (LTM4613/EN55022B)3/23/2018PDF1 M
-
DC1743A - Demo Manual5/13/2011PDF376K
-
μModule Power Products Simplify Power4/11/2018PDF9 M
-
SnPb (Tin-Lead) BGA Packages μModule Power Products7/13/2017PDF1M
-
Low EMI μModule Regulators6/22/2017PDF327K
-
μModule Power Products4/4/2017PDF10M
ツールおよびシミュレーション
LTspice
LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。
LTspiceデモ用回路集の実行方法
ステップ1: LTSpiceをダウンロードし、インストールしてください。
ステップ2: 下のセクションのリンクをクリックし、デモ用回路をダウンロードしてください。
ステップ3: 下のリンクをクリックしてもLTSpice が自動的に開かない場合は、リンクを右クリックし、“Save Target As”（対象をファイルに保存）を選択する方法でもシミュレーションを実行できます。ファイルを保存したら、LTSpiceを起動し、"File"メニューから"Open"を選択してデモ用回路を開いてください。
下記製品はLTspiceで使用することが出来ます。:
LTM4613
