LTM2895: 100MHz絶縁型DAC SPI シリアル・インタフェース データシート (Rev. )6/19/2017PDF2M
製品概要
機能と利点
- 絶縁型インタフェース：6000VRMS（1分間）
- CSA(IEC/UL)認証済み、ファイル#255632
- 100MHz SPI互換I/O
- 構成可能なSPIワード長：8～32ビット
- 2つの絶縁デバイス選択信号をサポート
- 立ち下がりエッジに反応する低ジッタのLOAD端子
- 3つの絶縁制御信号またはマルチプレクサ信号
- I/O（入出力）の電圧範囲：1.71V～5.5V
- 電源電圧範囲：3V～5.5V
- 同相トランジェント耐性が高い
- 15mm×6.25mm BGAパッケージ
製品概要
LTM2895は、DAC制御信号との高速絶縁型µModule®（マイクロモジュール）SPIインタフェースで、汎用DACファミリや汎用SPIインタフェース・ファミリを絶縁する目的で設計されています。LTM2895は、モード(0, 0)のSPIインタフェースを備えたDACおよび汎用デバイスと連携して動作します。
このインタフェースによってデータの高速スループットが可能になるので、LTM2895は多種多様なアプリケーションに最適です。高速のSPI 互換シリアル・ポートは、1.71V～5.5Vのロジック電源をサポートします。LTM2895は、一般的なSPIアプリケーションとデジタル/アナログ・コンバータ・アプリケーションを対象にしています。
絶縁障壁により、LTM2895のロジック・インタフェースと絶縁サイドの間でグランド電圧が大きく変動しても耐えることができます。電圧トランジェントが50kV/μsを超える場合にも通信が途切れずに維持されます。
アプリケーション
- インタフェースの遠隔制御
- 産業用プロセス制御およびオートメーション
- テスト装置および測定装置
- 切断されているグランド・ループ
製品カテゴリ
マーケット＆テクノロジー
製品ライフサイクル
製造中
この製品ファミリーの1つ以上の型番が生産／供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。
評価キット (1)
参考資料
-
AN-1478: 特定のシステム条件を対象とする絶縁型SPI バス (Rev. 0)5/30/2018PDF214 K
-

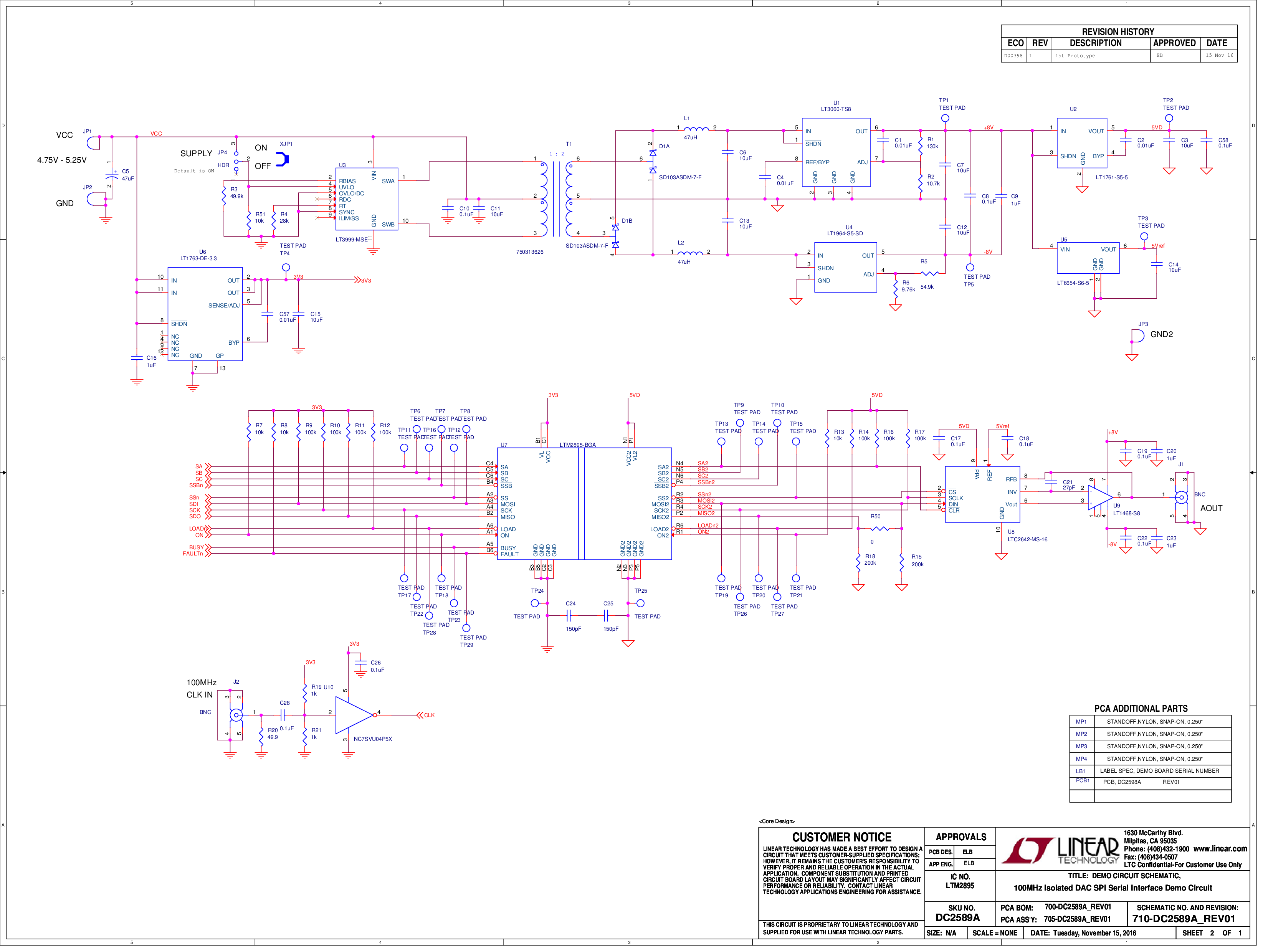

DC2589A - Demo Manual5/3/2017PDF2M
-
Digital Isolator Product Selection Guide10/3/2017PDF1M
-
μModule Isolators7/13/2017PDF5M
-
Isolated Data Conversion7/13/2017PDF1M
-
Digital Isolation and Interface Technology Selection Guide2/7/2020PDF4 M
-
イノベーションを保護する：高精度から高出力まで5/23/2022
設計リソース
アナログ・デバイセズでは、最高レベルの品質と信頼性を備えた製品を提供することに最大の力を常に注いでいます。これを実現するため、製品およびプロセスの設計のあらゆる観点で品質と信頼性のチェックを行っています。そして、それは、製造工程においても同様です。アナログ・デバイセズは常に、出荷製品の「ゼロ・ディフェクト」を目指しています。詳細についてはアナログ・デバイセズの品質および信頼性プログラム/認定証をご覧ください。
| 製品番号 | 材料宣誓書（MD） | 信頼性データ | ピン/パッケージ図 | CADシンボル、フットプリント & 3Dモデル |
|---|---|---|---|---|

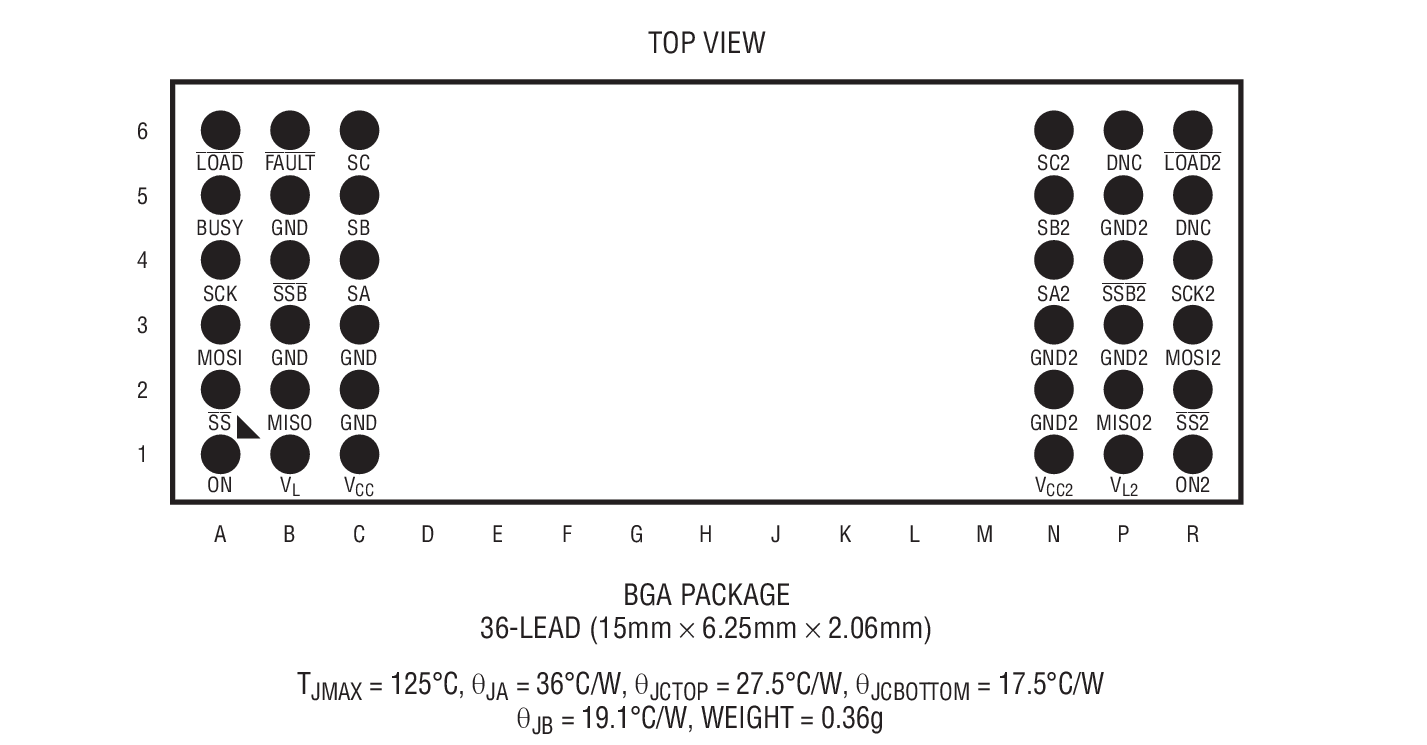

| LTM2895CY#PBF | 材料宣誓書（MD） | 信頼性データ | 36-Lead BGA (15mm x 6.25mm x 2.06mm) | |
