LTC7851

高精度の電流分担機能を備えた、クワッド出力、マルチフェーズ電圧モード降圧DC/DCコントローラ

すべて表示 showmore-icon

Info : 新規設計に推奨 tooltip
Info : 新規設計に推奨 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 8
1Ku当たりの価格 最低価格:$4.63
機能
  • パワーブロック、DrMOSまたは外付けゲート・ドライバおよびMOSFETと組み合わせて動作
  • 高精度電流分担機能を備えた電圧モード制御
  • ±0.75%精度の0.6V電圧リファレンス
  • クワッド差動出力電圧検出アンプ
  • マルチフェーズ機能
  • 位相同期可能な固定周波数(250kHz ~2.25MHz)
  • インダクタのDCRを使用した損失のない電流検出、検出抵抗による高精度の電流検出、またはDrMOSと内蔵の電流検出回路との組み合わせ
  • VCCの範囲:3V~5.5V
  • VOUTの電圧範囲:0.6V ~VCC – 0.5V
  • パワーグッド出力による電圧モニタ
  • ソフトスタート付きの出力電圧トラッキング機能
  • 58ピン5mm×9mm QFNパッケージで供給
追加の詳細
show more Icon

LTC7851/LTC7851-1は、固定周波数電圧モード・アーキテクチャを使用するクワッド出力、マルチフェーズ降圧スイッチング・レギュレータ・コントローラです。このデバイスは、デバイス内部の電流分担ループと並列にした場合、チャネル間の電流バランスを非常に良好な状態に維持します。損失のないDCRまたは値の小さいRSENSEを使用して出力電流を検出しますLTC7851/LTC7851-1デバイスを複数使用することにより、位相数の高い動作が可能です。

非常に低いオフセット、高帯域エラーアンプ、リモート出力電圧検出の組み合わせにより、優れたトランジェント応答および出力レギュレーションが得られます。LTC7851/ LTC7851-1は3V~5.5Vの電源電圧VCCで動作し、3V~27V*のVIN入力電圧を降圧変換する目的で設計されており、0.6V ~VCC -0.5Vの出力電圧を出力します。

LTC7851-1はLTC7851と同一ですが、電流検出アンプの利得が低いことだけが異なり、そのためDrMOSデバイスと内蔵の電流検出機能の組み合わせに最適です。

*データシート5ページ参照


アプリケーション

  • 大電流の分散給電システム
  • DSP、FPGA、およびASICの電源
  • データ通信システム、通信システム、およびコンピューティング・システム

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 8
1Ku当たりの価格 最低価格:$4.63

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

ビデオ

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
LTC7851EUHH#PBF
  • HTML
  • HTML
LTC7851EUHH#TRPBF
  • HTML
  • HTML
LTC7851EUHH-1#PBF
  • HTML
  • HTML
LTC7851EUHH-1#TRPBF
  • HTML
  • HTML
LTC7851IUHH#PBF
  • HTML
  • HTML
LTC7851IUHH#TRPBF
  • HTML
  • HTML
LTC7851IUHH-1#PBF
  • HTML
  • HTML
LTC7851IUHH-1#TRPBF
  • HTML
  • HTML
ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

評価用キット

評価用キット 3

reference details image

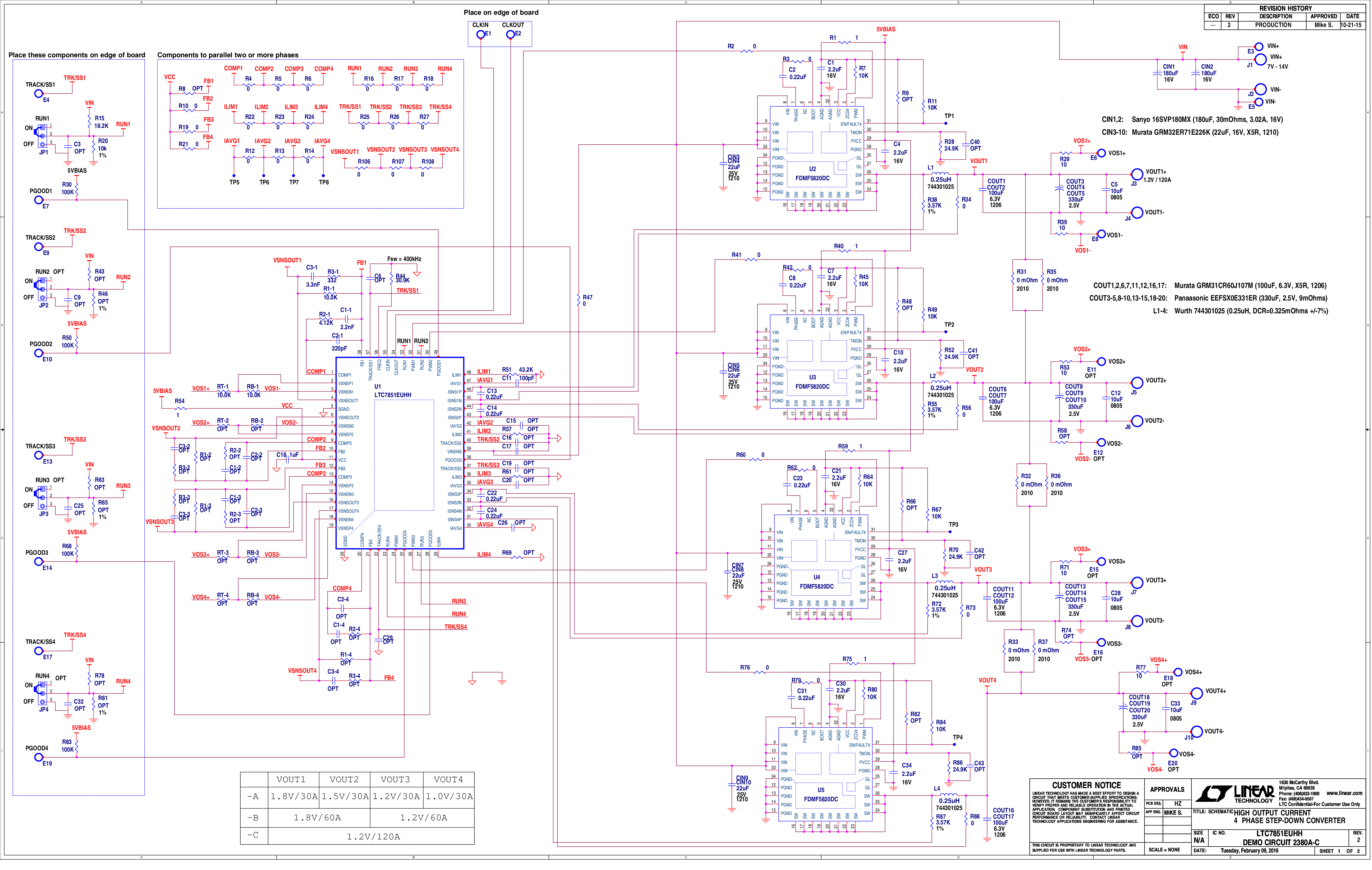

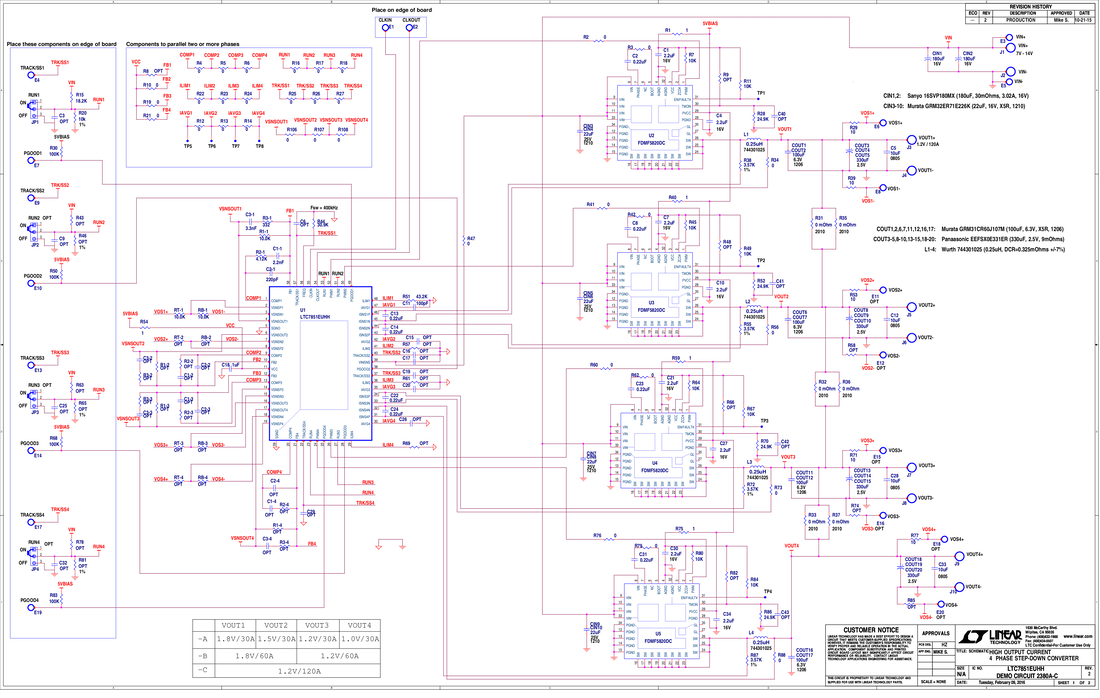

DC2380A-C

LTC7851EUHHデモ・ボード | シングル出力、4相電圧モード降圧コントローラ、7V ≤ VIN ≤ 14V、VOUT1 = 1.2V @ 120A

zoom

DC2380A-C

LTC7851EUHHデモ・ボード | シングル出力、4相電圧モード降圧コントローラ、7V ≤ VIN ≤ 14V、VOUT1 = 1.2V @ 120A

LTC7851EUHHデモ・ボード | シングル出力、4相電圧モード降圧コントローラ、7V ≤ VIN ≤ 14V、VOUT1 = 1.2V @ 120A

製品の詳細

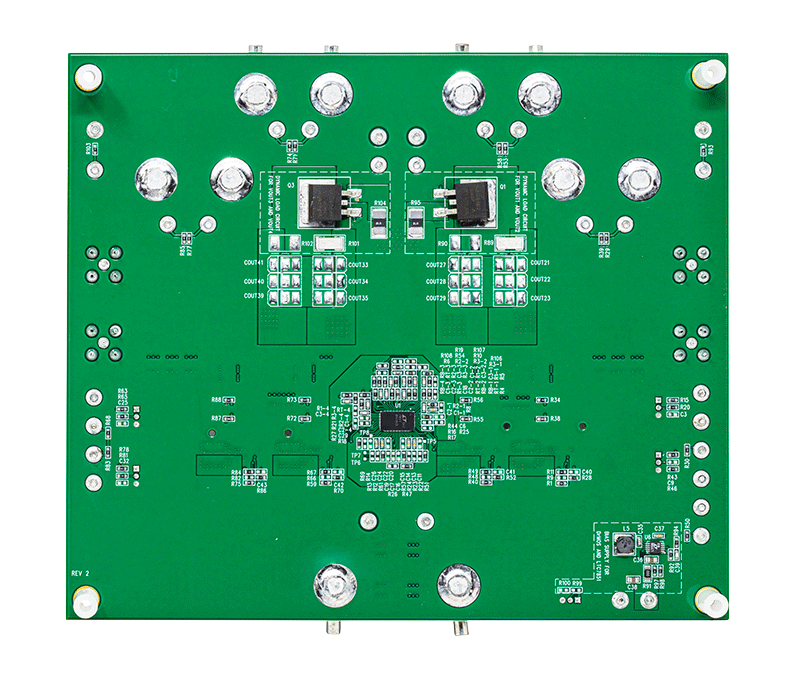

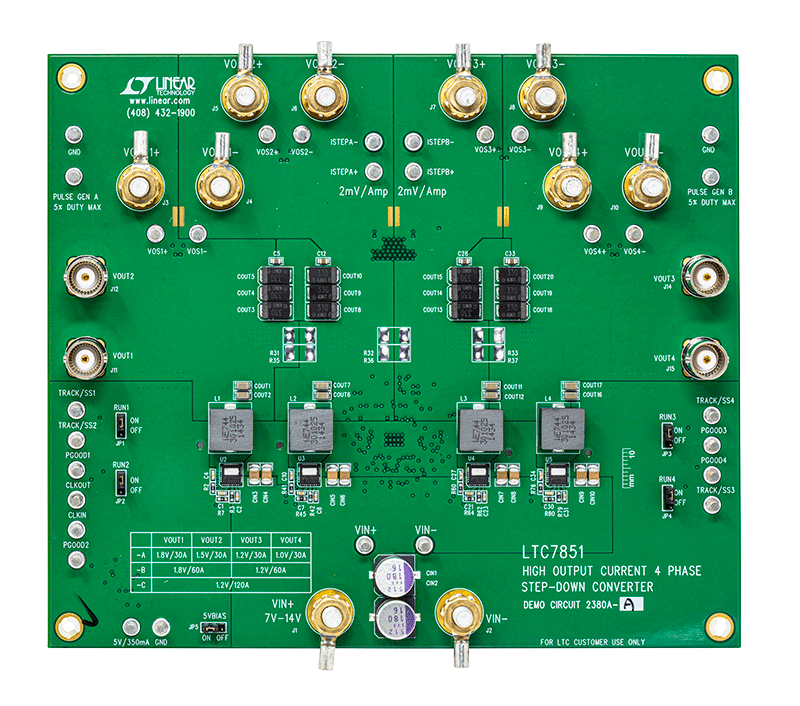

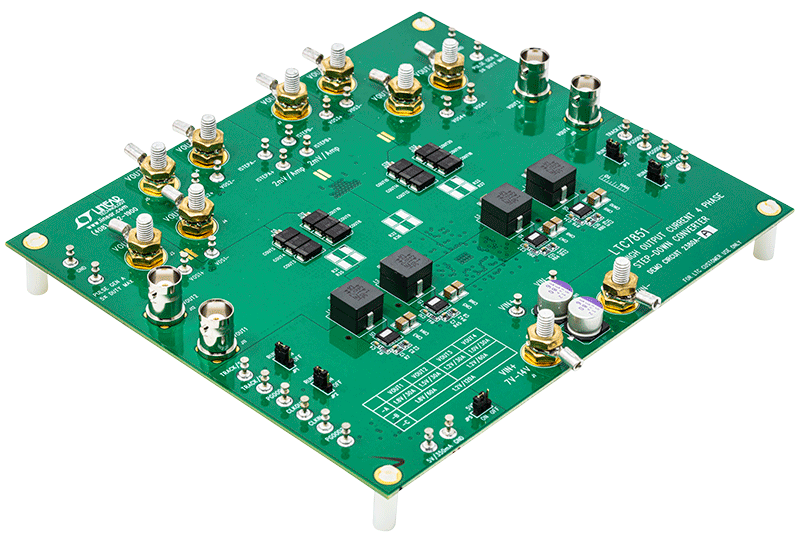

デモ回路DC2380Aは、高性能な4相降圧電圧モード・コントローラであるLTC7851を使用しています。DC2380A-Cは、7V〜14Vの入力電源電圧で動作し、120A時に1.2Vのシングル出力を供給します。LTC7851の内蔵電流分担回路は高精度の電流分担を実現します。LTC7851にはMOSFETドライバは含まれていないため、PWM出力で外部DrMOSデバイスを駆動します。

reference details image

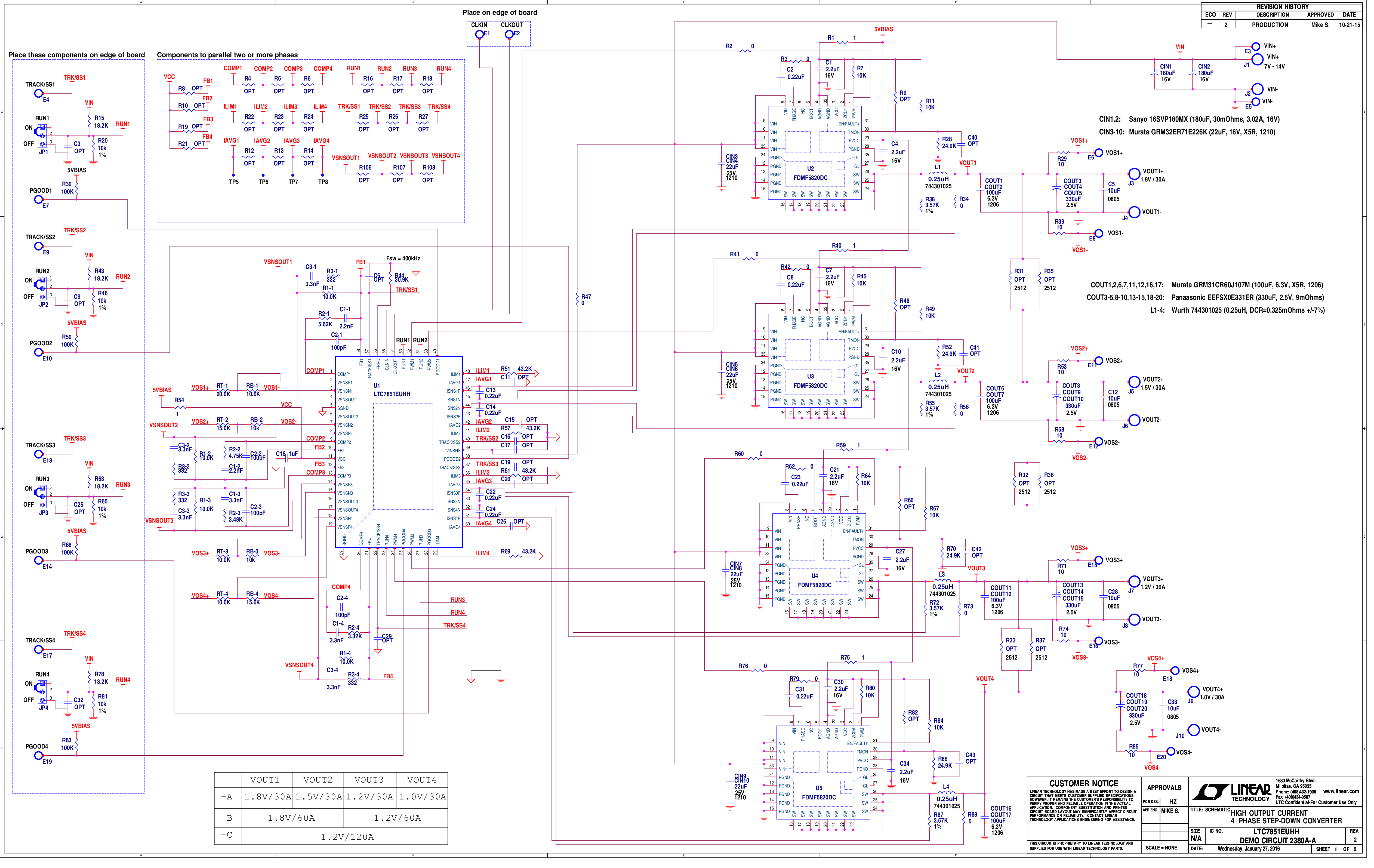

DC2380A-A

LTC7851EUHHデモ・ボード | 4相電圧モード降圧コントローラ、7V ≤ VIN ≤ 14V、VOUT1 = 1.8V @ 30A、VOUT2 = 1.5V @ 30A、VOUT3 = 1.2V @ 30A、VOUT4 = 1V @ 30A

zoom

DC2380A-A

LTC7851EUHHデモ・ボード | 4相電圧モード降圧コントローラ、7V ≤ VIN ≤ 14V、VOUT1 = 1.8V @ 30A、VOUT2 = 1.5V @ 30A、VOUT3 = 1.2V @ 30A、VOUT4 = 1V @ 30A

LTC7851EUHHデモ・ボード | 4相電圧モード降圧コントローラ、7V ≤ VIN ≤ 14V、VOUT1 = 1.8V @ 30A、VOUT2 = 1.5V @ 30A、VOUT3 = 1.2V @ 30A、VOUT4 = 1V @ 30A

製品の詳細

デモ回路DC2380Aは、高性能な4相降圧電圧モード・コントローラであるLTC7851を使用しています。DC2380A-Aは、7V〜14Vの入力電源電圧で動作し、4種類の高電流出力、1.8V @ 30A、1.5V @ 30A、1.2V @ 30A、1.0V @ 30Aを供給します。LTC7851にはMOSFETドライバは含まれていないため、PWM出力で外部DrMOSデバイスを駆動します。

reference details image

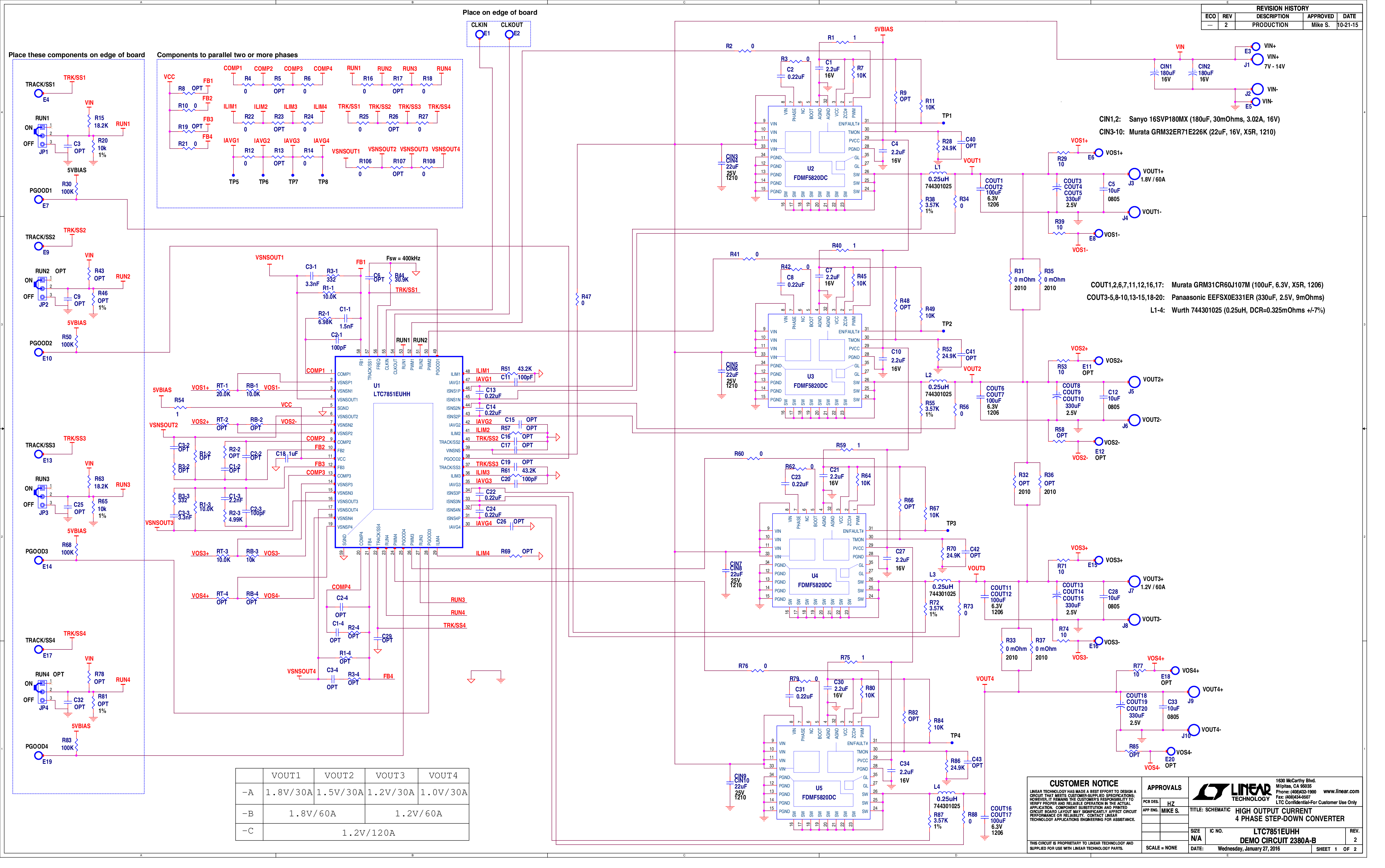

DC2380A-B

LTC7851EUHHデモ・ボード | デュアル出力、4相電圧モード降圧コントローラ、7V ≤ VIN ≤ 14V、VOUT1 = 1.8V @ 60A、VOUT3 = 1.2V @ 60A

zoom

DC2380A-B

LTC7851EUHHデモ・ボード | デュアル出力、4相電圧モード降圧コントローラ、7V ≤ VIN ≤ 14V、VOUT1 = 1.8V @ 60A、VOUT3 = 1.2V @ 60A

LTC7851EUHHデモ・ボード | デュアル出力、4相電圧モード降圧コントローラ、7V ≤ VIN ≤ 14V、VOUT1 = 1.8V @ 60A、VOUT3 = 1.2V @ 60A

製品の詳細

デモ回路DC2380Aは、高性能な4相降圧電圧モード・コントローラであるLTC7851を使用しています。DC2380A-Bは、7V〜14Vの入力電源電圧で動作し、2種類の高電流出力、1.8V @ 60Aおよび1.2V @ 60Aを供給します。LTC7851の内蔵電流分担回路は高精度の電流分担を実現します。LTC7851にはMOSFETドライバは含まれていないため、PWM出力で外部DrMOSデバイスを駆動します。

ツールおよびシミュレーション

ツールおよびシミュレーション 2

LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。



LTspiceデモ用回路集の実行方法

ステップ1: LTSpiceをダウンロードし、インストールしてください。

ステップ2: 下のセクションのリンクをクリックし、デモ用回路をダウンロードしてください。

ステップ3: 下のリンクをクリックしてもLTSpice が自動的に開かない場合は、リンクを右クリックし、“Save Target As”(対象をファイルに保存)を選択する方法でもシミュレーションを実行できます。ファイルを保存したら、LTSpiceを起動し、"File"メニューから"Open"を選択してデモ用回路を開いてください。
