LTC7819

40V、低IQ、トリプル出力3フェーズ同期型降圧コントローラ

すべて表示 showmore-icon

Info : 新規設計に推奨 tooltip
Info : 新規設計に推奨 tooltip

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 4
1Ku当たりの価格 最低価格:$2.97
特長
  • トリプル降圧同期コントローラ
  • 広い入力電圧範囲:4.5V~40V
  • 広い出力電圧範囲:0.8V~99% • VIN
  • 動作時の低IQ:14μA(14V~3.3V、チャンネル1がオン)
  • スペクトラム拡散動作
  • RSENSEまたはDCRによる電流検出
  • 内蔵ブートストラップ電源チャージ・ポンプ(チャンネル1)
  • パススルー/100%デューティ・サイクル能力(チャンネル1)、99%デューティ・サイクル(チャンネル2および3)
  • プログラマブルな固定周波数(100kHz~3MHz)
  • フェーズロック可能な周波数(100kHz~3MHz)
  • 軽負荷での選択可能な連続、パルス・スキップ、または低リップル・バースト・モード®​動作
  • シャットダウン時の低IQ:1.5μA

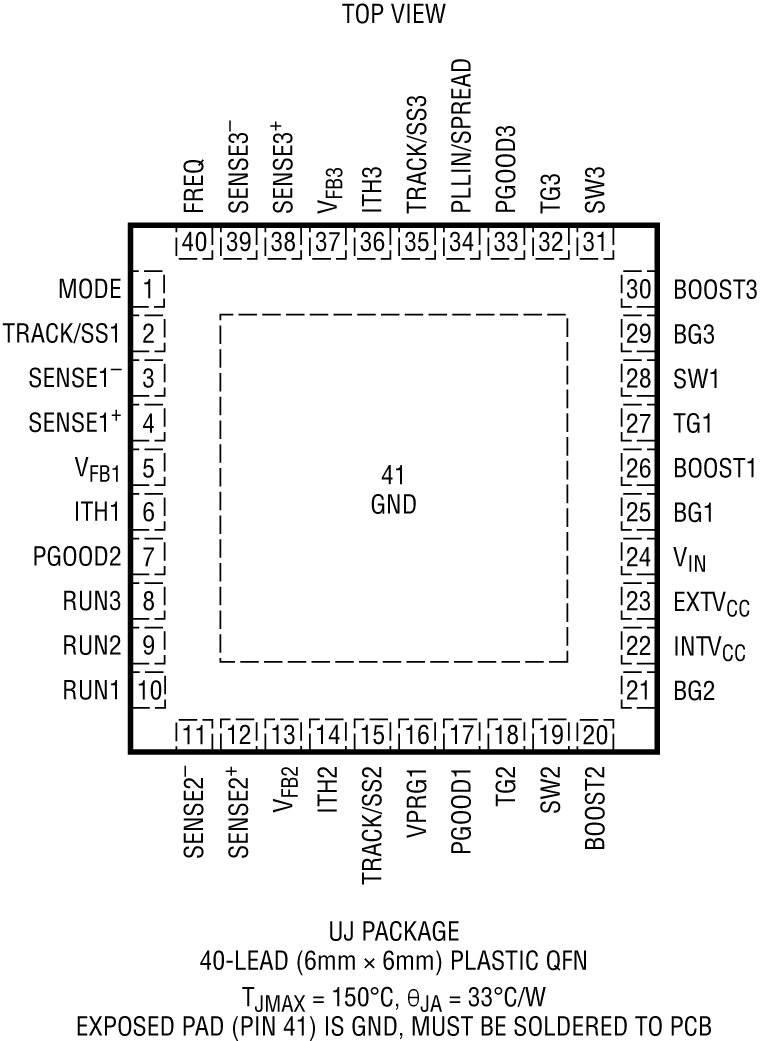

  • 小型40ピン6mm × 6mm QFNパッケージ
  • オートモーティブ・アプリケーション向けのAEC-Q100認定取得
製品概要
show more Icon

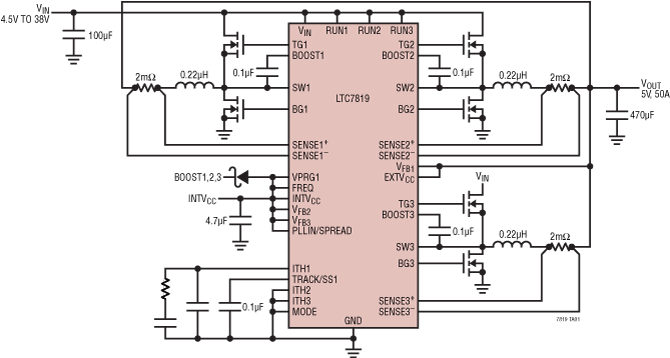

LTC7819は、すべてのNチャンネル・パワーMOSFET段を駆動する、高性能トリプル同期型降圧DC/DCスイッチング・レギュレータ・コントローラです。固定周波数電流モード・アーキテクチャにより、最大3MHzのフェーズロック可能なスイッチング周波数を使用できます。LTC7819は、4.5V~40Vの広い範囲の入力電源で動作します。3つのコントローラ出力段の位相をずらすことにより、電力損失と電源ノイズを最小限に抑えます。

無負荷時の非常に低い静止電流により、バッテリ駆動のシステムで動作時間が延長します。OPTI-LOOP補償により、広い範囲の出力容量およびESR値にわたって過渡応答を最適化できます。LTC7819は、高精度0.8Vリファレンスとパワーグッド出力インジケータを備えています。MODEピンで、軽負荷時のバースト・モード動作、パルススキッピング・モード、連続インダクタ電流モードのいずれかを選択します。

また、LTC7819は入力電源と出力電源の両方でピーク放射ノイズ、伝導ノイズを大幅に低減するスペクトラム拡散動作を利用できるため、電磁干渉(EMI)規格に従いやすくなります。

アプリケーション

  • オートモーティブおよび輸送
  • 産業
  • 防衛/アビオニクス(航空電子機器)

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 4
1Ku当たりの価格 最低価格:$2.97

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
LTC7819RUJ#PBF
  • HTML
  • HTML
LTC7819RUJ#TRPBF
  • HTML
  • HTML
LTC7819RUJ#WPBF
  • HTML
  • HTML
LTC7819RUJ#WTRPBF
  • HTML
  • HTML

ソフトウェアおよび製品のエコシステム

評価用キット 1

reference details image

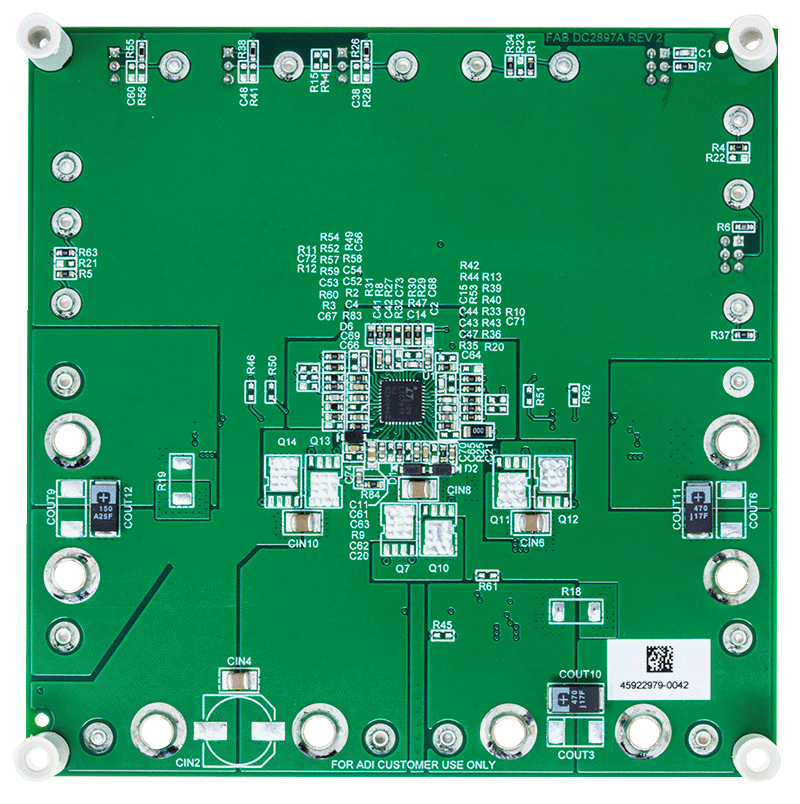

DC2897A

LTC7819低IQ、トリプル出力同期降圧電源

zoom

DC2897A

LTC7819低IQ、トリプル出力同期降圧電源

LTC7819低IQ、トリプル出力同期降圧電源

製品の詳細

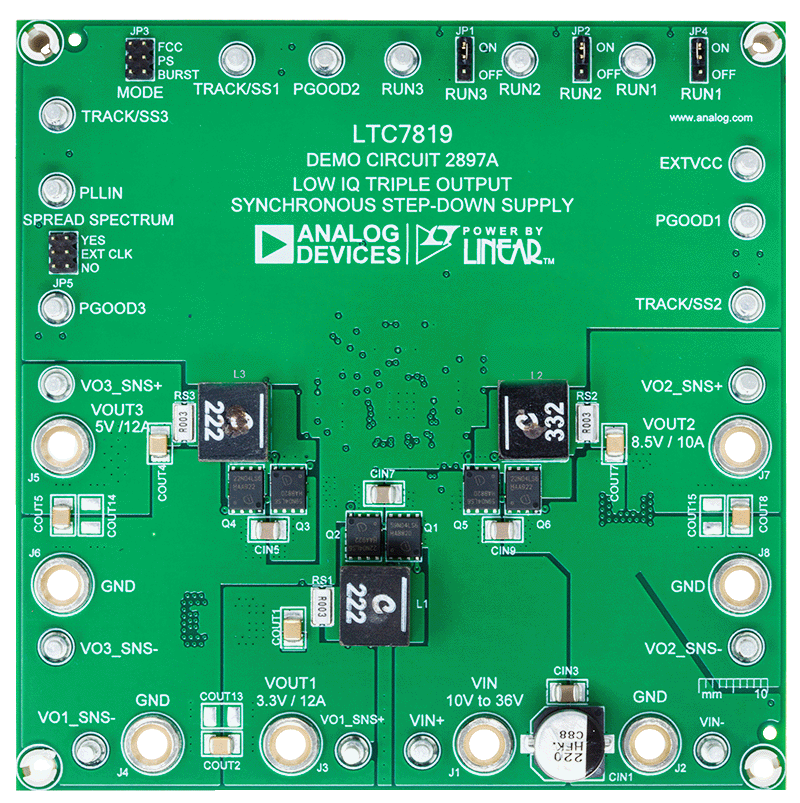

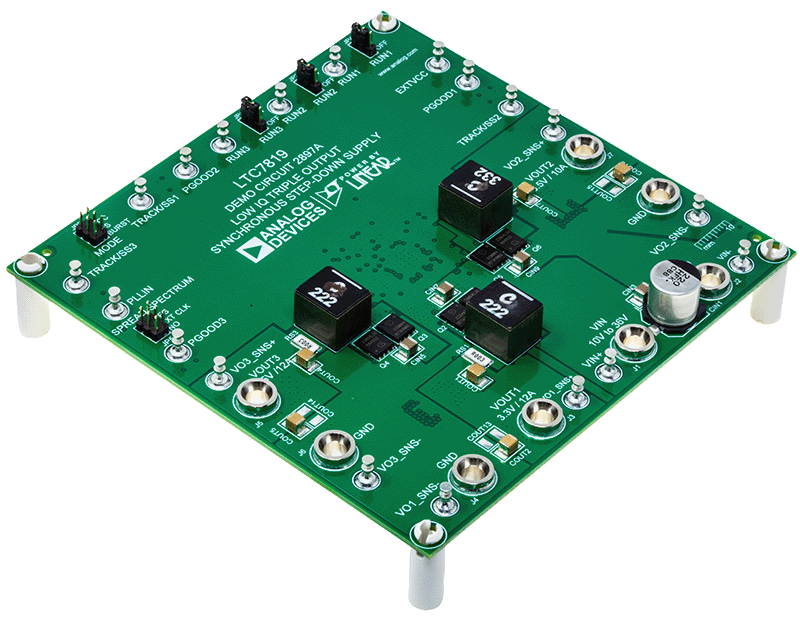

デモンストレーション回路2897Aは、LTC7819を搭載した低IQ、トリプル出力、同期整流式降圧電源です。回路は最適化されており、高い効率が実現できます。スイッチング周波数380kHz、10V〜36Vの入力電圧で、12Aで3.3V、10Aで8.5V、12Aで5.0Vの出力を提供します。各レールは3mΩの検出抵抗を使用して電流を検出し、DCR検出用のオプションのフットプリントを備えています。代表的なアプリケーションとしては、オートモーティブ、輸送、産業用機器、防衛、航空機用電子システムなどがあります。

DC2897Aの機能には、強制連続モード、パルス・スキップ・モード、Burst Mode®動作のピン選択可能な軽負荷動作モードがあります。EMIを低減するためのオプションのスペクトラム拡散変調、外部クロックに同期するためのPLLINピン、オプションのDCRセンシング・フットプリント、コントローラの損失を低減するためのEXTVCCピン、および2つまたは3つのチャネルを並列化するためのオプションのフットプリントなども備わっています。

LTC7819のデータシートには、部品の詳細な説明、操作の詳細、およびアプリケーション情報が記載されています。DC2897Aはこのデータシートを併せて読む必要があります。

ツールおよびシミュレーション 1

LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。



LTspiceデモ用回路集の実行方法

ステップ1: LTSpiceをダウンロードし、インストールしてください。

ステップ2: 下のセクションのリンクをクリックし、デモ用回路をダウンロードしてください。

ステップ3: 下のリンクをクリックしてもLTSpice が自動的に開かない場合は、リンクを右クリックし、“Save Target As”(対象をファイルに保存)を選択する方法でもシミュレーションを実行できます。ファイルを保存したら、LTSpiceを起動し、"File"メニューから"Open"を選択してデモ用回路を開いてください。
