LTC6802-2

12 チャンネル・マルチセル・バッテリ・モニタ、アドレス指定可能なインターフェース付き、第1世代

すべて表示 showmore-icon

: 新規設計には非推奨 tooltip
: 新規設計には非推奨 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 4
1Ku当たりの価格 最低価格:$19.45
特長
  • 車載アプリケーション向けの品質評価済
  • 最大12個の直列接続されたリチウムイオン・セル(最大60V)を測定
  • スタック可能なアーキテクチャにより、高電圧バッテリ・スタックをモニタ可能
  • 4ビットのアドレスで個々にアドレス指定可能

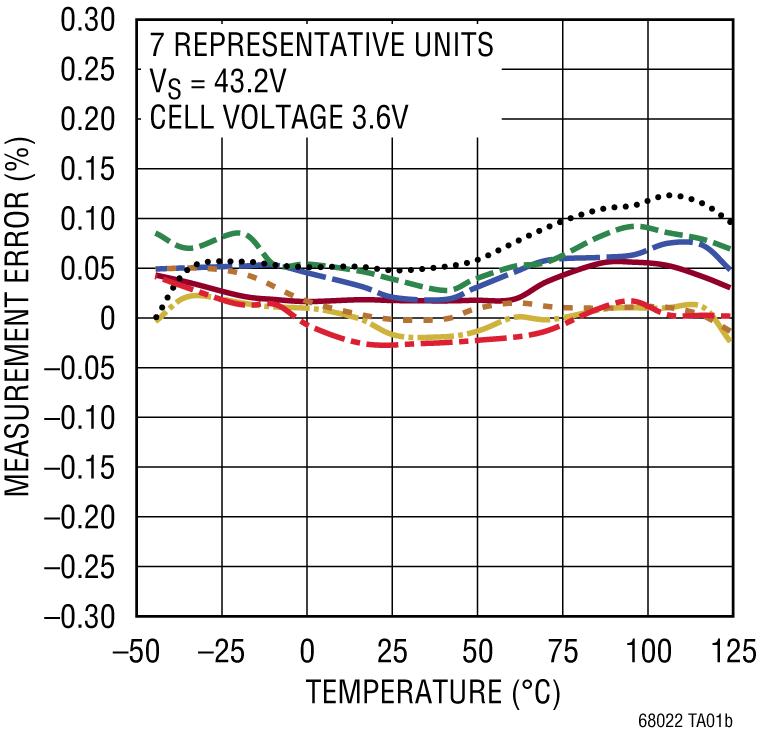

  • 全測定誤差:0.25%(最大)
  • システム内のすべてのセルを13msで測定可能
  • セル・バランシング:
    • 受動セル・バランシング・スイッチを内蔵
    • 外付け受動バランシング用機能
  • 2つのサーミスタ入力と内部温度センサ
  • パケット誤差チェック付きの1MHz シリアル・インタフェース
  • 高いEMI耐性
  • ノイズ・フィルタを備えたデルタシグマ・コンバータ
  • オープンワイヤ接続フォールト検出
  • 低消費電力モード

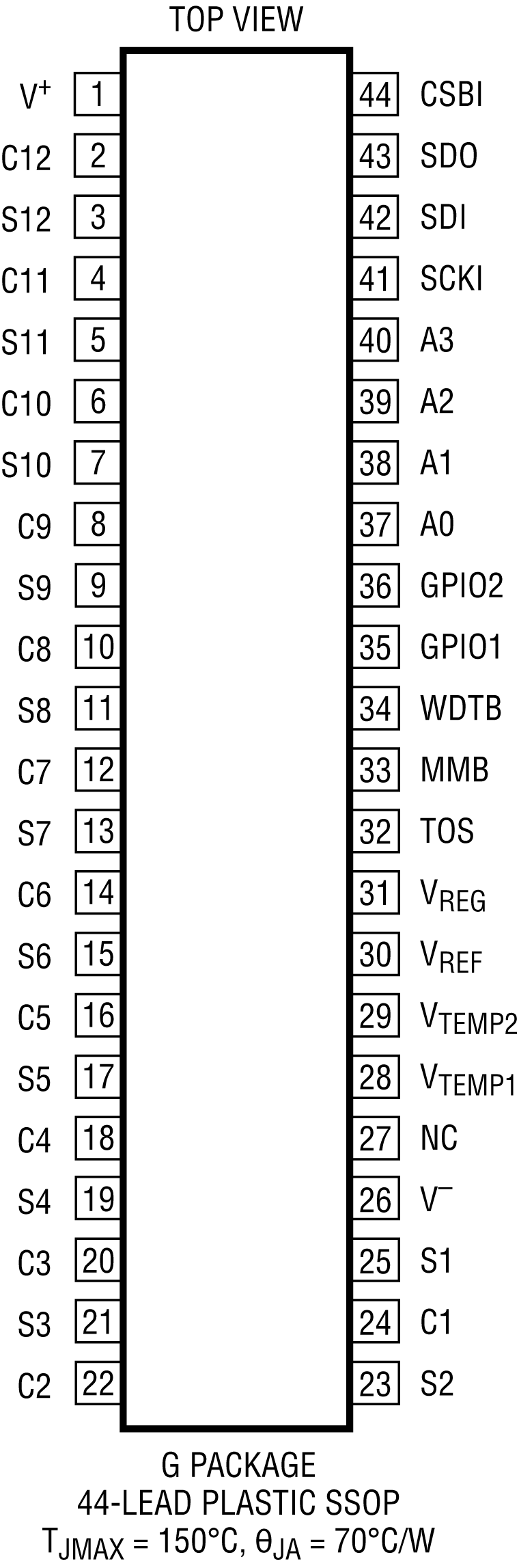

  • 44 ピンSSOP パッケージ
製品概要
show more Icon

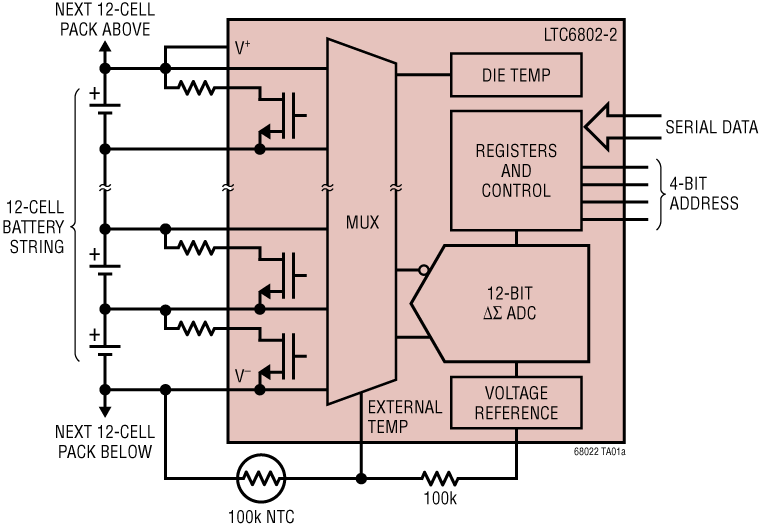

LTC6802-2は、12ビットADC、高精度電圧リファレンス、高電圧入力マルチプレクサ、シリアル・インタフェースを内蔵した完全なバッテリ監視デバイスです。各々のLTC6802-2は、最大60Vの総入力電圧で、直列に接続された12個のバッテリ・セルを測定できます。12の入力チャネルすべての電圧を13ms 以内で測定できます

また、多数のLTC6802-2デバイスをスタックして、長いバッテリ・ストリングの個々のセルの電圧を測定することができます。各LTC6802-2は個々にアドレス指定可能なシリアル・インタフェースを備えているので、最大16個のLTC6802-2デバイスを1個の制御プロセッサにインタフェースし、同時に動作させることが可能です。

LTC6802-2は消費電力を最小限に抑えるために、セルごとに過電圧状態と低電圧状態をモニタする測定モードを備えています。また、消費電流を50μAに低減するスタンバイ・モードも備えています。

各セル入力は対応するMOSFET スイッチを内蔵し、このスイッチによって、過充電されたセルを放電することができます。

関連製品のLTC6802-1は、オプトカプラやアイソレータなしで複数のLTC6802-1のシリアルポートをデイジーチェーン接続可能にするシリアル・インタフェースを備えています。

SPI Interface Features
LTC6802-1 Daisy Chain Multiple devices can be connected in serial fashion without digital isolation.
LTC6802-2 Addressable Parallel addressed SPI interface - each device in a chain communicates with a control processor in parallel via external digital isolators.

アプリケーション

  • 電気自動車、ハイブリッド電気自動車
  • 高電力携帯機器
  • バックアップ・バッテリ・システム
  • 高電圧データ収集システム

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 4
1Ku当たりの価格 最低価格:$19.45

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
LTC6802IG-2#3ZZPBF
  • HTML
  • HTML
LTC6802IG-2#3ZZTRPBF
  • HTML
  • HTML
LTC6802IG-2#PBF
  • HTML
  • HTML
LTC6802IG-2#TRPBF
  • HTML
  • HTML

モデルでフィルタ

reset

重置过滤器

製品モデル

製品ライフサイクル

PCN

10 11, 2022

- 22_0242

Epoxy Change from Henkel 8290 to 8290A for SSOP PKG

LTC6802IG-2#3ZZPBF

製造中

LTC6802IG-2#3ZZTRPBF

製造中

LTC6802IG-2#PBF

製造中

LTC6802IG-2#TRPBF

製造中

7 31, 2020

- 20_0245

Notification of Wafer Fab Location Change for 0.6µm BICMOS Process Devices from ADI Milpitas (Hillview) to Vanguard Int. (Taiwan)

LTC6802IG-2#3ZZPBF

製造中

LTC6802IG-2#3ZZTRPBF

製造中

LTC6802IG-2#PBF

製造中

LTC6802IG-2#TRPBF

製造中

11 18, 2019

- 19_0266

Laser Top Mark for SSOP36/44/48 Packages assembled in ADPG and UTAC

LTC6802IG-2#3ZZPBF

製造中

LTC6802IG-2#3ZZTRPBF

製造中

LTC6802IG-2#PBF

製造中

LTC6802IG-2#TRPBF

製造中

モデルでフィルタ

reset

重置过滤器

製品モデル

製品ライフサイクル

PCN

10 11, 2022

- 22_0242

arrow down

Epoxy Change from Henkel 8290 to 8290A for SSOP PKG

LTC6802IG-2#3ZZPBF

製造中

LTC6802IG-2#3ZZTRPBF

製造中

LTC6802IG-2#PBF

製造中

LTC6802IG-2#TRPBF

製造中

7 31, 2020

- 20_0245

arrow down

Notification of Wafer Fab Location Change for 0.6µm BICMOS Process Devices from ADI Milpitas (Hillview) to Vanguard Int. (Taiwan)

LTC6802IG-2#3ZZPBF

製造中

LTC6802IG-2#3ZZTRPBF

製造中

LTC6802IG-2#PBF

製造中

LTC6802IG-2#TRPBF

製造中

11 18, 2019

- 19_0266

arrow down

Laser Top Mark for SSOP36/44/48 Packages assembled in ADPG and UTAC

LTC6802IG-2#3ZZPBF

製造中

LTC6802IG-2#3ZZTRPBF

製造中

LTC6802IG-2#PBF

製造中

LTC6802IG-2#TRPBF

製造中

ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

評価用キット

評価用キット 1

reference details image

DC1393B

LTC6802-2 (requires DC590B) New Designs Should Use DC1652 or DC1654 | Demo Board

zoom

DC1393B

LTC6802-2 (requires DC590B) New Designs Should Use DC1652 or DC1654 | Demo Board

LTC6802-2 (requires DC590B) New Designs Should Use DC1652 or DC1654 | Demo Board

製品の詳細

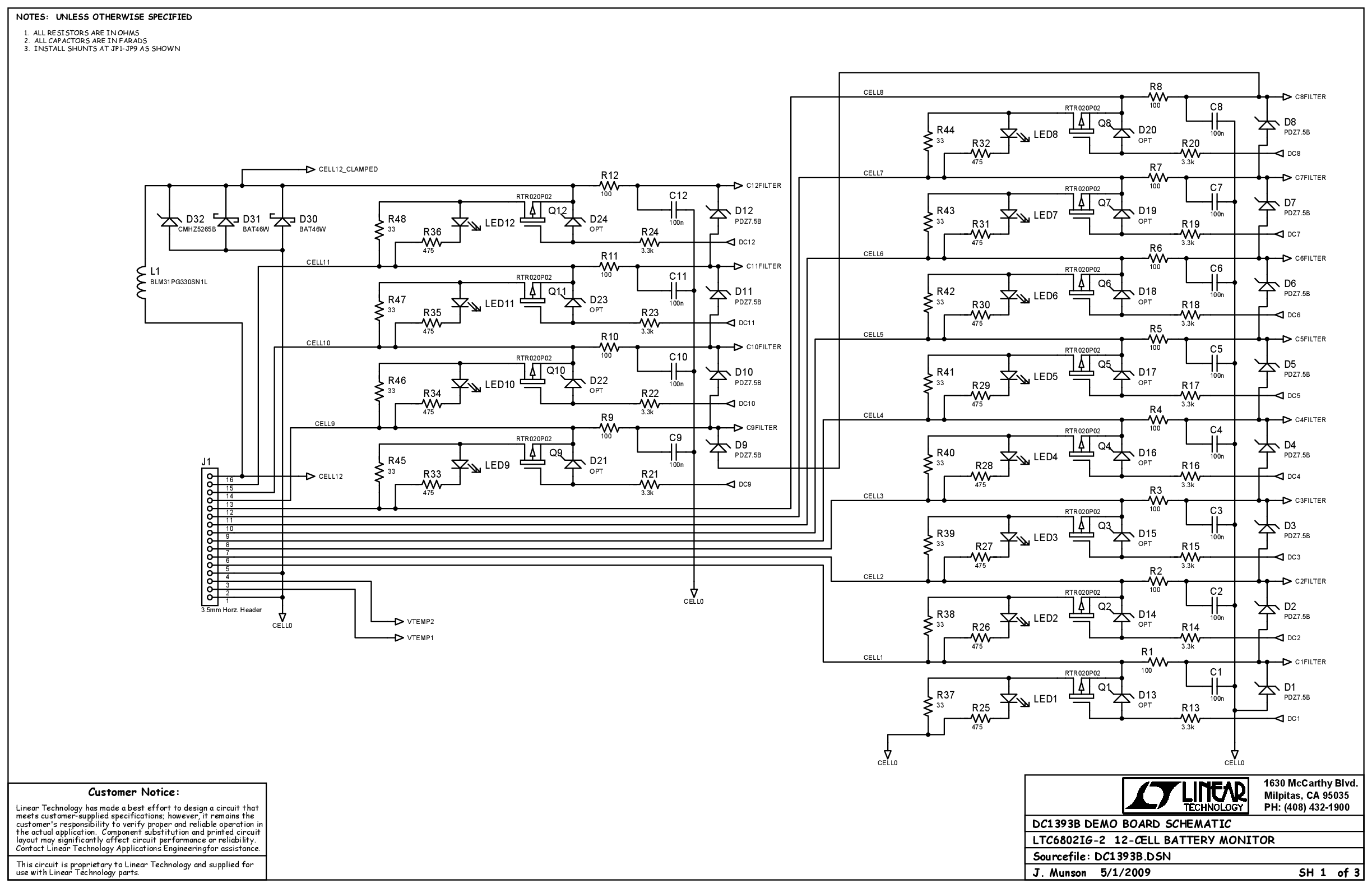

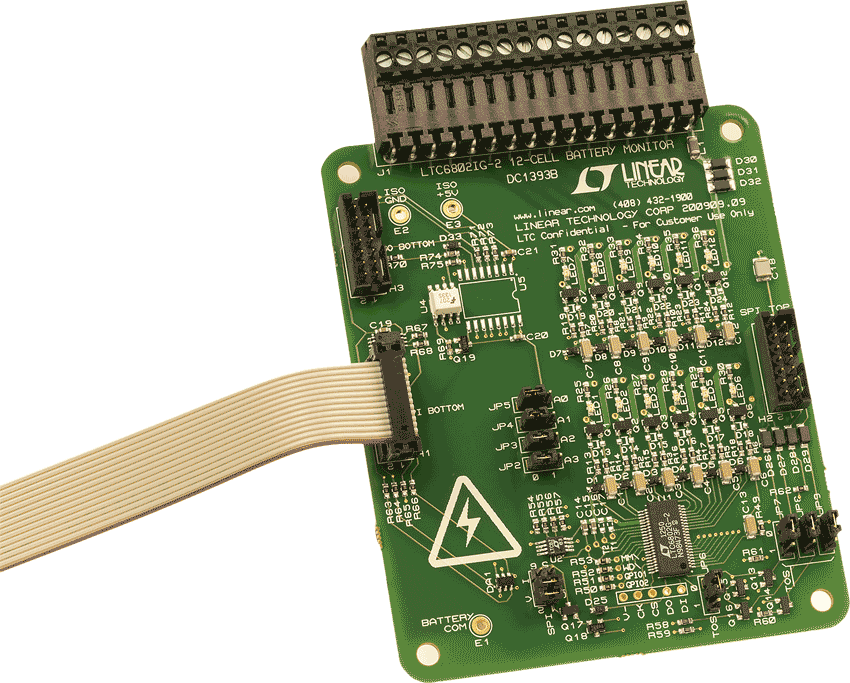

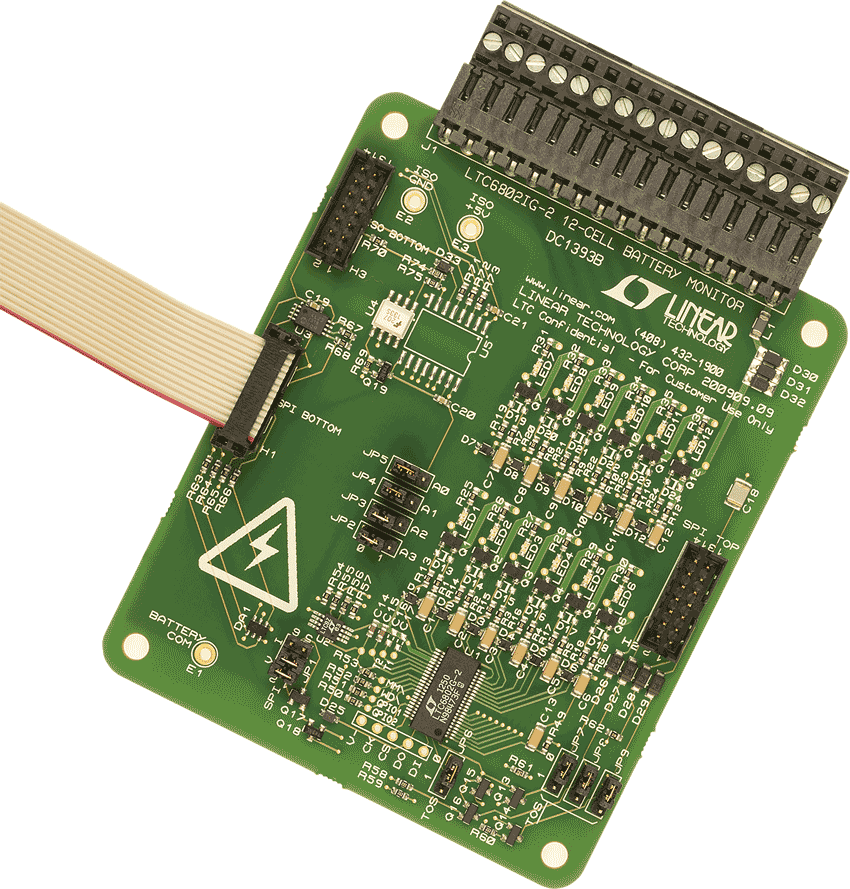

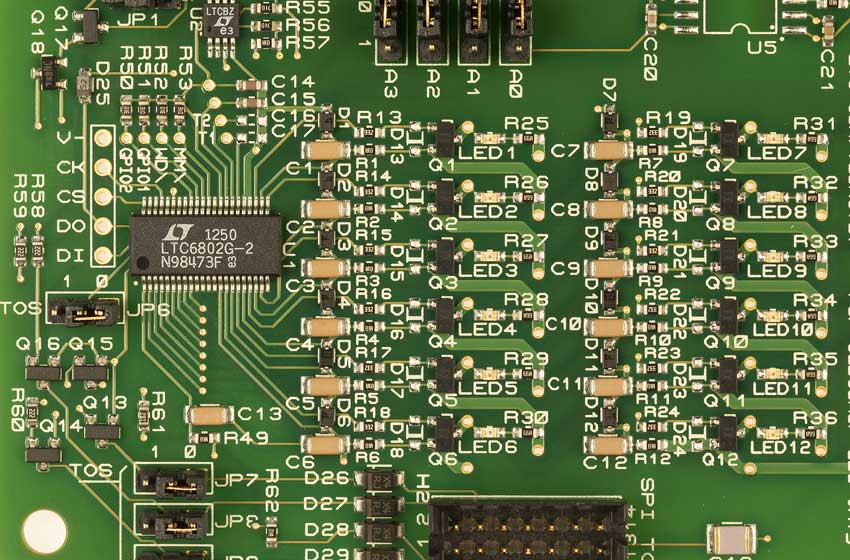

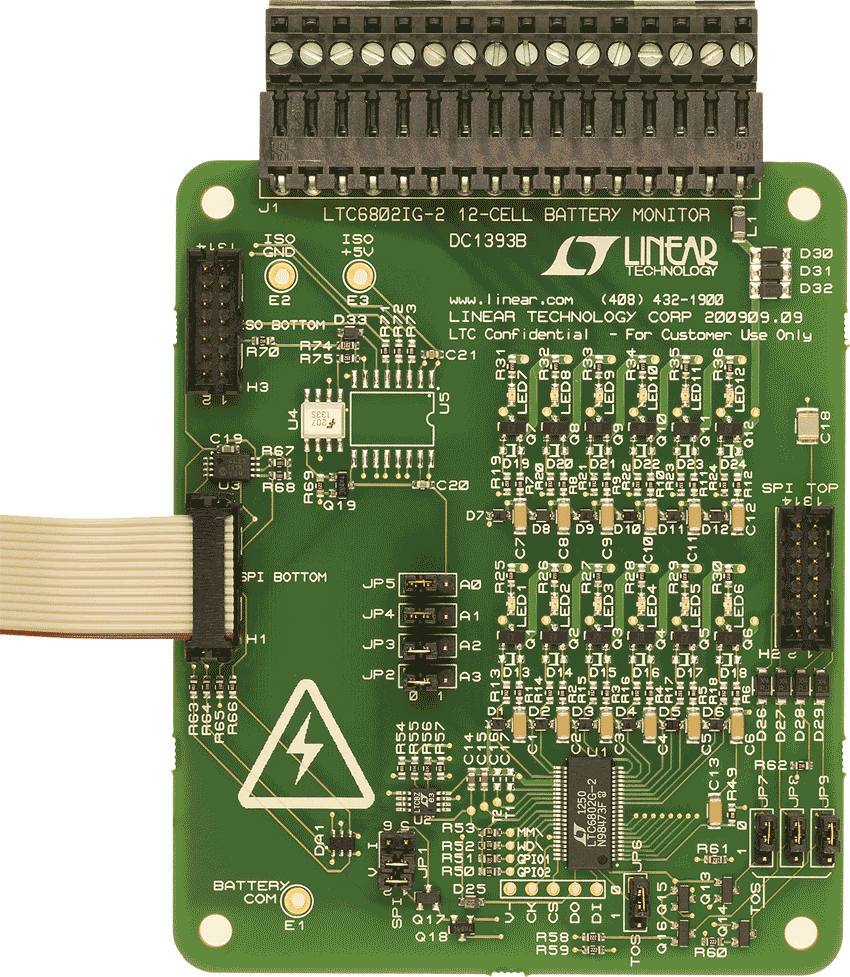

DC1393B: Demo Board for LTC6802-2 Multicell Addressable Battery Stack Monitor
