製品概要
機能と利点
- RTD、熱電対、サーミスタ、およびダイオードの出力を直接デジタル化
- 単電源：2.85V～5.25V
- °Cまたは°Fで結果を報告
- 柔軟な20箇所の入力によりセンサの交換が可能
- 熱電対の自動冷接点補償
- 熱電対、RTD、およびサーミスタの標準の係数およびユーザがプログラム可能な係数を組み込み
- 2線、3線、4線式RTD構成を構成可能
- 負の熱電対電圧を測定
- 焼損、短絡、およびフォルトの自動検出
- バッファ入力により外部保護が可能
- 50Hz/60Hzを同時に除去
- 10ppm/°C（最大）リファレンス内蔵（Iグレード）
製品概要
LTC2983は、さまざまな温度センサを測定し、その結果を°Cまたは°Fの単位でデジタル出力します。その精度は0.1°Cで、分解能は0.001°Cです。LTC2983は、事実上すべての標準（タイプB、E、J、K、N、S、R、T）またはカスタムの熱電対の温度を測定し、冷接点温度を自動的に補償して、結果を線形にすることができます。このデバイスは、標準の2線、3線、または4線式RTD、サーミスタ、およびダイオードを使用して温度を測定することもできます。このデバイスには再構成可能なアナログ入力が20箇所あるので、多くのセンサ接続および構成オプションが可能です。LTC2983は、各種の温度センサに合わせて適切な励起電流源およびフォルト検出回路を内蔵しています。
LTC2983は、レベル・シフタ、負電源電圧、外部アンプ不要でグランド基準のセンサとの直接のインタフェースが可能です。すべての信号はバッファに送られ、3つの高精度、24ビットΔΣ A/Dコンバータにより同時にデジタル化されます。また、これらのADCは内蔵の10ppm/°C（最大）リファレンスにより駆動されます。
アプリケーション
- 熱電対の直接測定
- RTDの直接測定
- サーミスタの直接測定
- カスタムのセンサ・アプリケーション
製品ライフサイクル
新規設計にお薦めします
発売済みの製品です。データシートには、最終的な仕様と動作条件がすべて記載されています。新規の設計には、これらの製品の使用を推奨します。

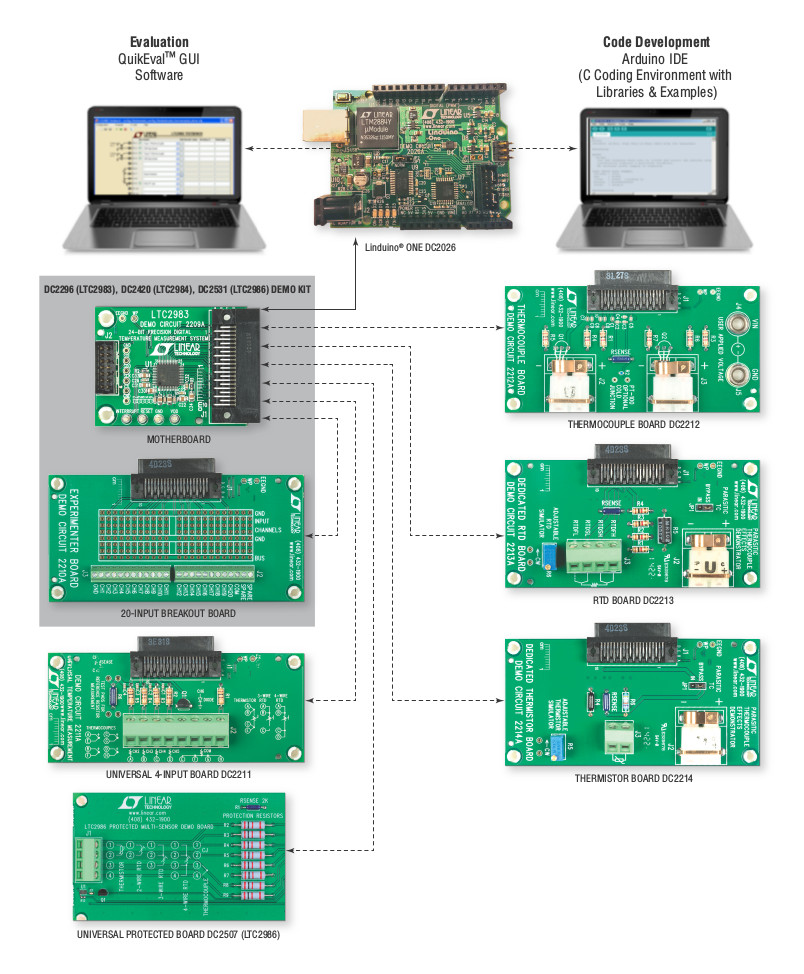

評価キット (2)
参考資料
-
R578 Reliability Data3/23/2018
-
DC2026C Demo Manual3/29/2016
-
DC2296 - Demo Manual11/11/2014
-
DN1035 - LTC2983 を使用した18 個の2 線式RTD の測定8/18/2016
-
各種のセンサー入力に対応 高精度デジタル温度計測システム12/3/2014
-
ノイズの多い環境におけるデジタル温度測定10/31/2019 -

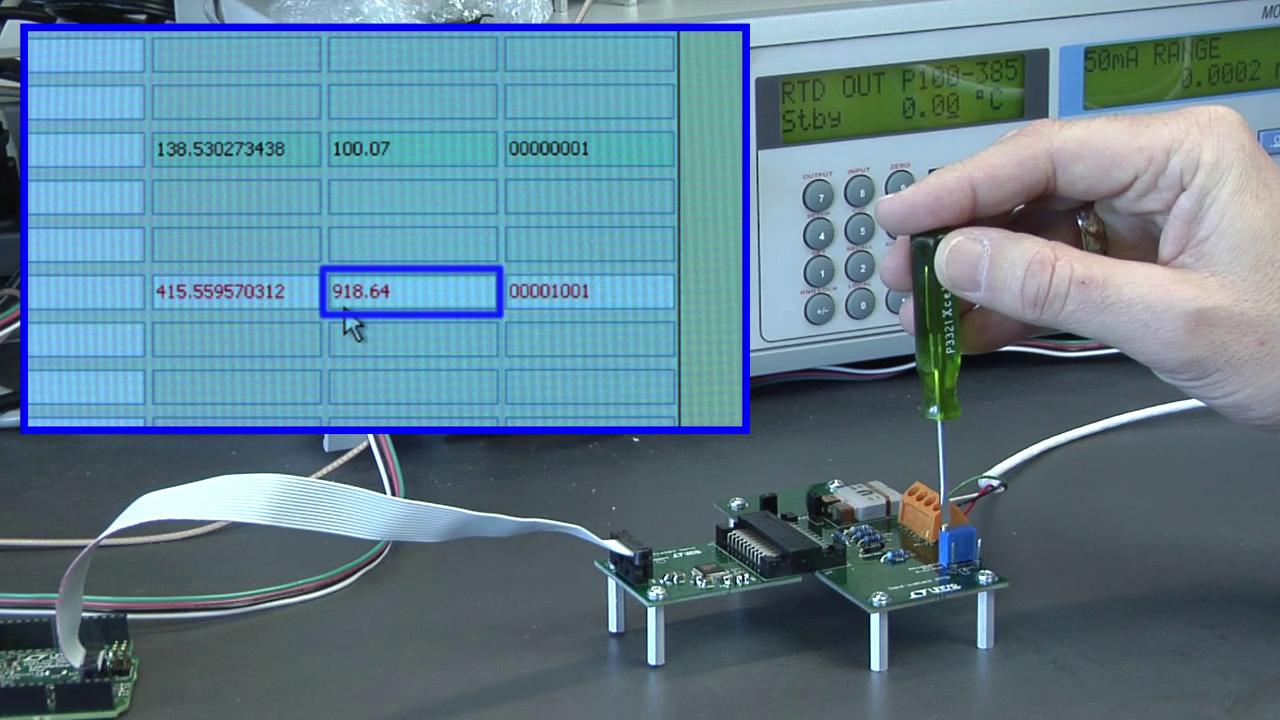

RTD TechClip10/15/2018 -
正確な温度測定10/15/2018 -

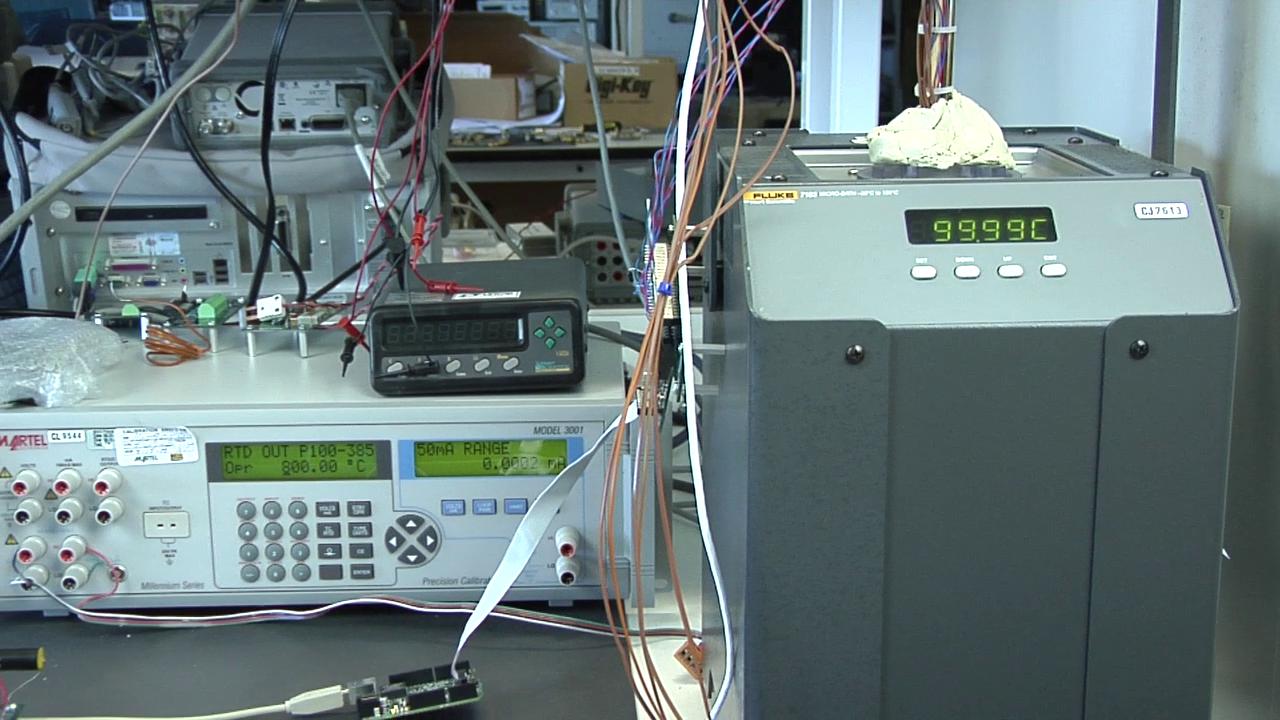

Thermocouple TechClip10/15/2018 -
Thermistor TechClip10/15/2018
-
RTDをベースとする温度測定ソリューション、測定精度とEMC性能は両立できるのか？9/3/2021 アナログ・ダイアログ
-
Robust Industrial Sensing with the Temperature-to-Bits Family4/19/2017 LT Journal
-
温度／ビット変換ファミリ製品にカスタム・サーミスタを使用する方法3/29/2017
-
Measuring 18 2-Wire RTDs with the LTC2983 High Accuracy Digital Temperature Measurement System8/1/2016 LT Journal
-
Optimize Sense Resistor Cost and Accuracy for RTD Temp Measurement when Using LTC2983 Temp-to-Bits IC10/19/2015
-
Using the LTC2983 with 18 2-wire RTDs9/18/2015
-
温度/ビット変換：1デバイスで全センサ・タイプに対応、0.1°1/1/2015
ソフトウェア & システム
評価ソフトウェア
LTC2983 Demo Software
The LTC2983 demo software is designed to help configure, program and run the LTC2983. It can configure the LTC2983, save the configuration, check for configuration errors, run the conversion results into a text file, and create Linduino-ready C code based on the configuration. The software can be used by itself, or used in conjunction with the DC2209 demo circuit.
ツールおよびシミュレーション
Linduino
Linduino はアナログ・デバイセズの Arduino 互換システムで、アナログ・デバイセズ製集積回路のファームウェア・ライブラリおよびサンプル・コードの開発と配布に使用します。Linduino対応の各製品には、LTSketchbook/Part Numberフォルダに定義されたサンプルのメイン・プログラムと、LTSketchbook/librariesフォルダに定義されたドライバ・コードが含まれています。
設計リソース
アナログ・デバイセズでは、最高レベルの品質と信頼性を備えた製品を提供することに最大の力を常に注いでいます。これを実現するため、製品およびプロセスの設計のあらゆる観点で品質と信頼性のチェックを行っています。そして、それは、製造工程においても同様です。アナログ・デバイセズは常に、出荷製品の「ゼロ・ディフェクト」を目指しています。詳細についてはアナログ・デバイセズの品質および信頼性プログラム/認定証をご覧ください。
| 製品番号 | 材料宣誓書（MD） | 信頼性データ | ピン/パッケージ図 | CADシンボル、フットプリント & 3Dモデル |
|---|---|---|---|---|
| LTC2983CLX#PBF | 材料宣誓書（MD） | 信頼性データ | 48-Lead LQFP (7mm x 7mm) | |
| LTC2983HLX#PBF | 材料宣誓書（MD） | 信頼性データ | 48-Lead LQFP (7mm x 7mm) | |
| LTC2983ILX#PBF | 材料宣誓書（MD） | 信頼性データ | 48-Lead LQFP (7mm x 7mm) | |
| ウェハ・ファブリケーション・データ | R578 Reliability Data |
