製品概要
機能と利点
- 1.4GHzの-3dB帯域幅
- 6dBの固定電圧利得（50Ωシステム）
- 設定可能な入力インピーダンスにより、アクティブ･ミキサへのシンプルなインターフェースとノイズ性能の改善が可能
- 広い電源電圧範囲：2.8V～5.25V

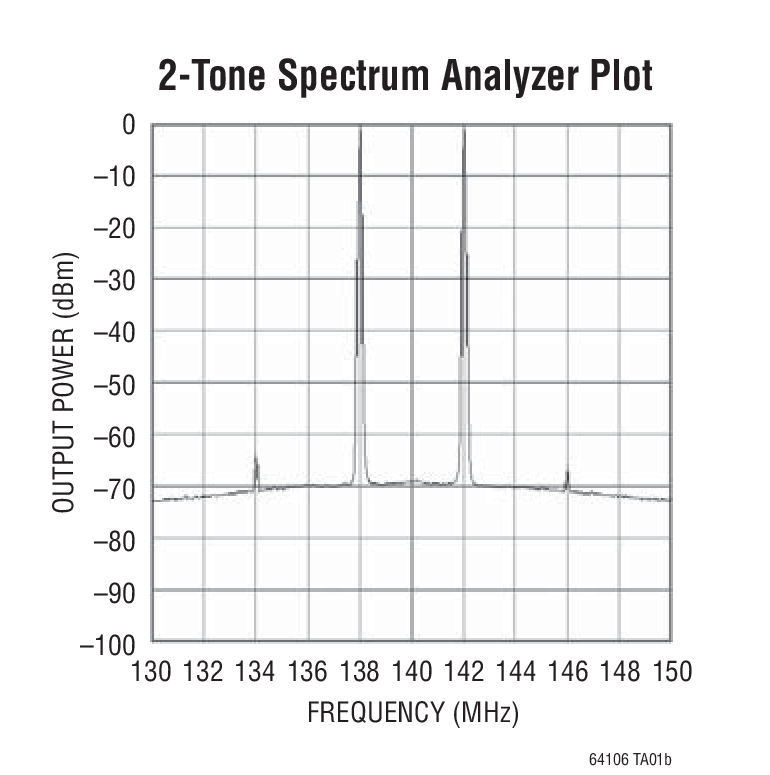

- 低歪み：
- OIP3が36dBm（70MHz）
- OIP3が33dBm（140MHz）
- OIP3が31dBm（300MHz）
- 低ノイズ：
- NFが11dB（ZINが50Ω）
- NFが8dB（ZINが200Ω）
- 差動入出力
- 自己バイアス入力/出力
- シャットダウン･モード
- 最小限のサポート回路
- 16ピン3mm×3mm×0.8mm QFNパッケージ
製品概要
LTC6410-6は、DC～1.4GHzのアプリケーション向けに設計された、入力インピーダンスを設定可能な低歪み、低ノイズ差動IFアンプです。電圧利得は6dBです。LTC6410-6は、アクティブ･ミキサをSAWフィルタにインターフェースするのに最適です。このデバイスは入力インピーダンスのカスタマイズを可能にするアクティブ入力終端を備えているので、差動アクティブ・ミキサへのインターフェースを最適化することができます。この機能は、インピーダンスの変換によって電力利得を追加し、従来の50Ωインターフェース回路に比べてノイズ特性を改善します。LTC6410-6は50Ωの差動負荷を低歪みで直接ドライブするので、SAWフィルタなどの50Ω信号チェーン・ブロックのドライブに適しています。
LTC6410-6は3Vまたは5V電源で動作します。小型の16ピン3mm×3mm QFNパッケージで供給され、-40℃～85℃の温度範囲で動作します。
アプリケーション

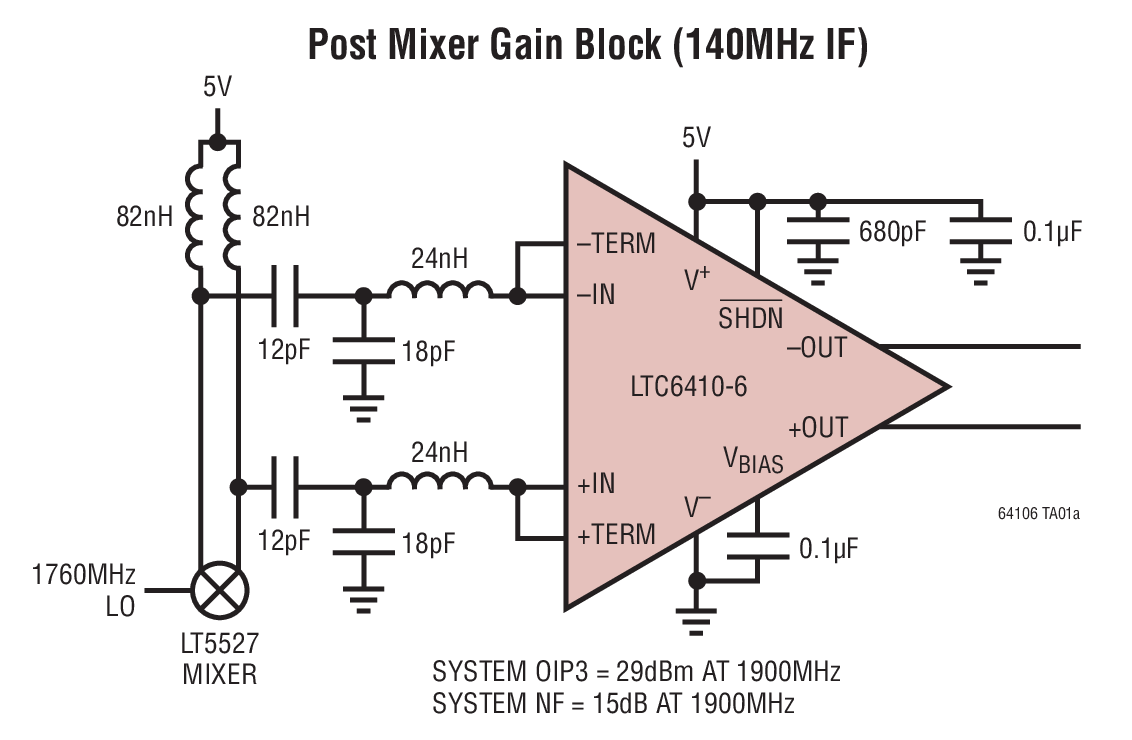

- ポストミキサ利得ブロック
- SAWフィルタ･インターフェース/バッファ
- 差動IF信号チェーン利得ブロック
- 差動ライン･ドライバ/レシーバ
製品ライフサイクル
新規設計にお薦めします
発売済みの製品です。データシートには、最終的な仕様と動作条件がすべて記載されています。新規の設計には、これらの製品の使用を推奨します。
評価キット (2)
参考資料
-
R532 Reliability Data3/26/2018
-

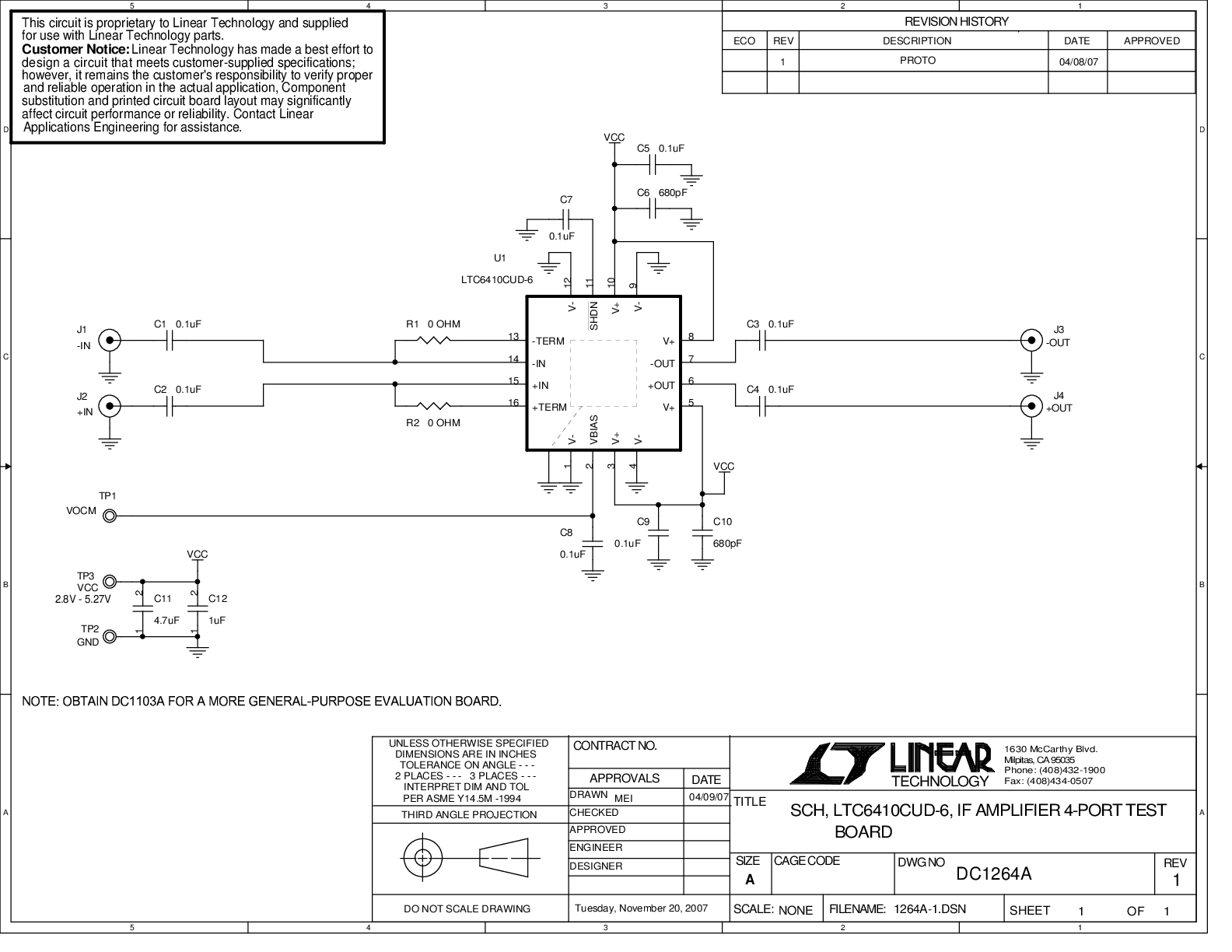

DC1264A - Demo Manual9/24/2009
-

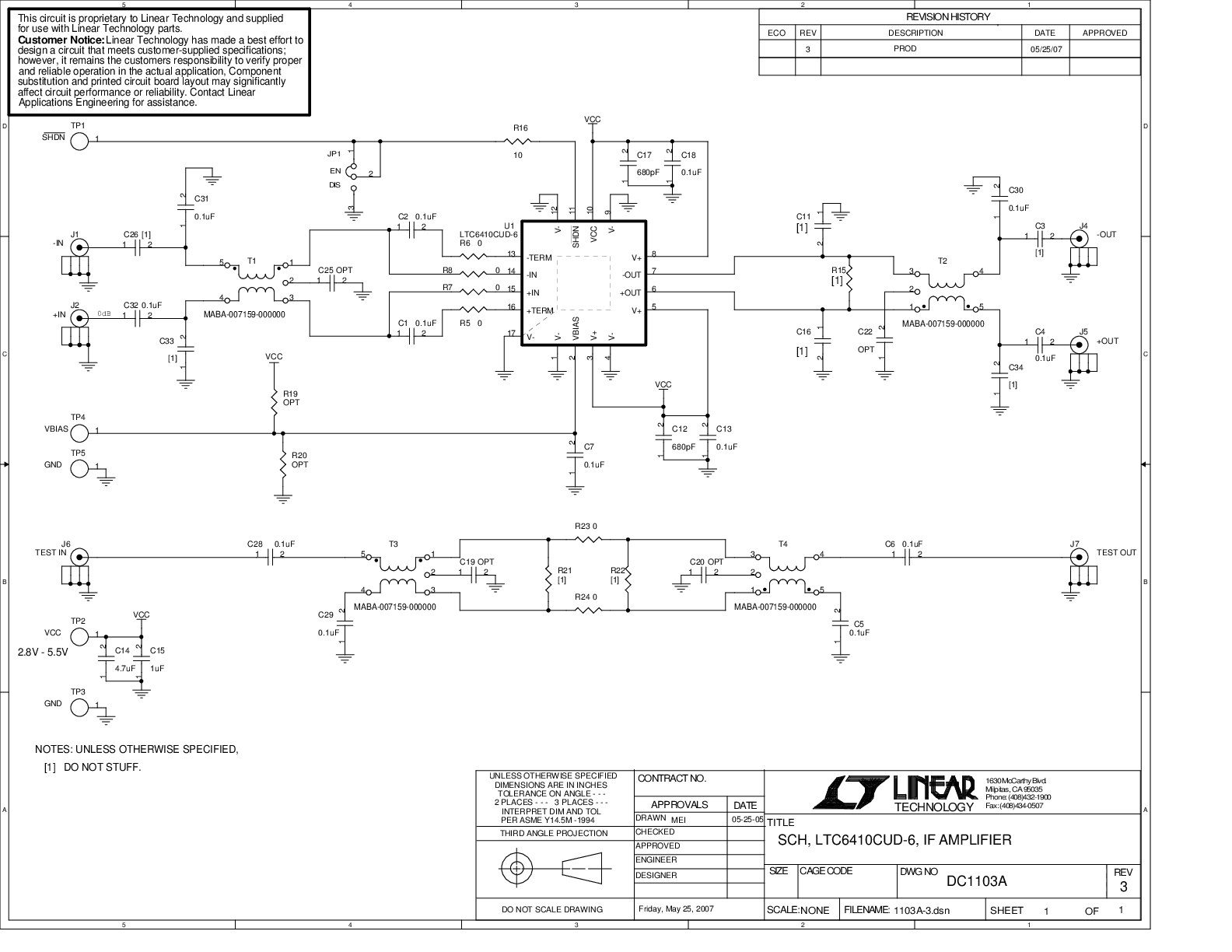

DC1103A - Demo Manual9/24/2009
-
差動アンプ 高速ADCドライバ11/21/2012
