製品概要
機能と利点

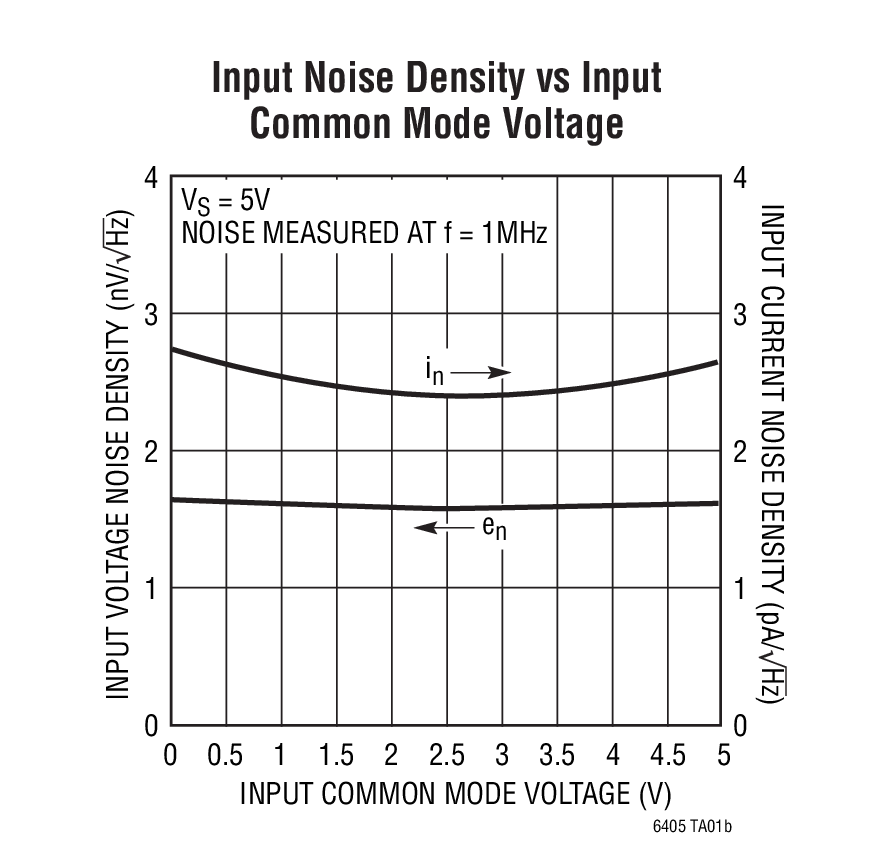

- 低ノイズ：1.6nV/√Hz RTI
- 低消費電力：5Vで18mA
- 低歪み（HD2/HD3）
- 50MHz、2VP-Pで－82dBc/－65dBc
- 25MHz、2VP-Pで－97dBc/－91dBc
- レール･トゥ･レール差動入力
- 電源電圧範囲：4.5V～5.25V
- 完全差動入出力
- 調整可能な出力同相電圧
- －3dB帯域幅：AV=1で800MHz
- 利得帯域幅積：2.7GHz
- 低消費電力シャットダウン

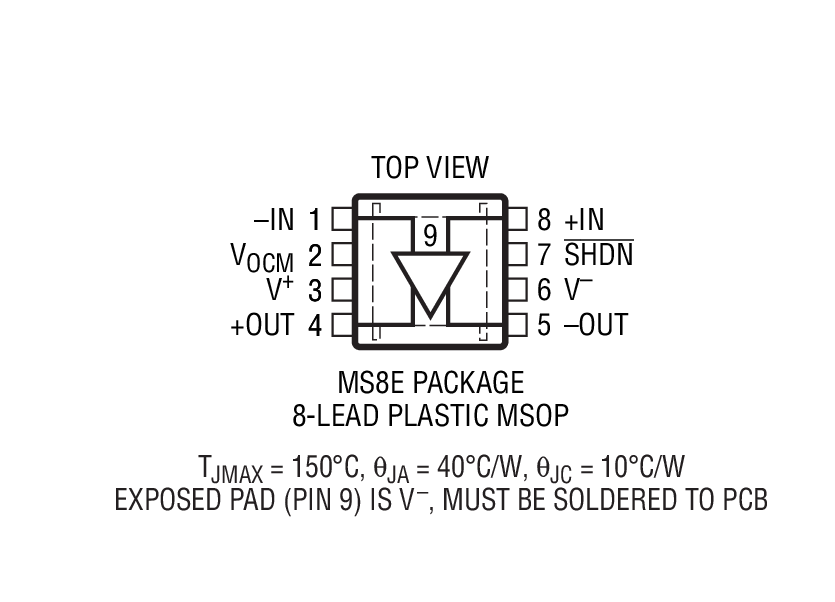

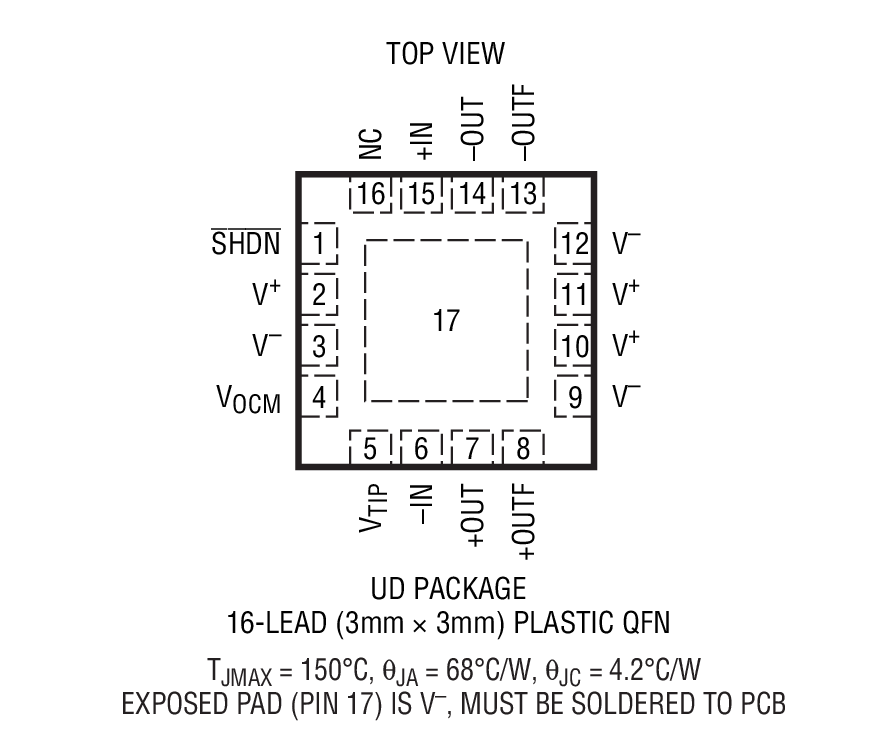

- 8ピンMSOPパッケージと3mm×3mm×0.75mmの16ピンQFNパッケージ
製品概要
LTC6405は、5V単一電源動作向けに最適化された低ノイズで低歪みの完全差動入出力アンプです。LTC6405の入力同相範囲はレール･トゥ･レールで、出力同相電圧はVOCMピンに電圧を印加することによって個別に調整可能です。このため、LTC6405は、12ビット～16ビットの単一電源差動入力ADCをドライブするための同相範囲の広いレベルシフト信号に最適です。
利得帯域幅積が2.7GHzなので、50MHzの入力信号で65dBの直線性を達成します。LTC6405はユニティゲインで安定し、閉ループ帯域幅はDC～800MHzです。出力電圧はほぼグランドから4Vまで振幅し、様々なADCコンバータの入力要件に対応できます。LTC6405の消費電流はわずか18mAで、消費電流を400μAまで低減するハードウェア･シャットダウン機能を搭載しています。
LTC6405は3mm×3mmの小型16ピン･リードレスQFNパッケージと8ピンMSOPパッケージで供給され、-40℃～85℃の温度範囲で動作します。
アプリケーション
- 差動入力ADCドライバ

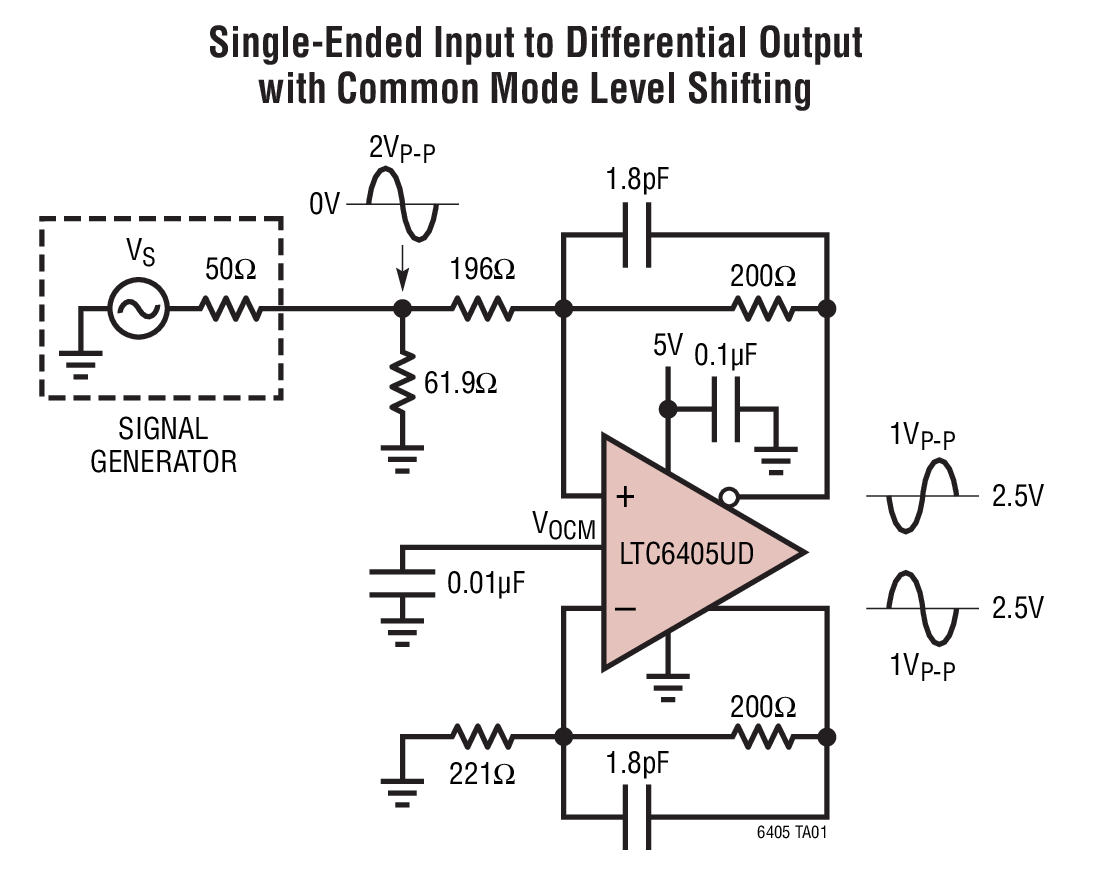

- シングルエンドから差動への変換
- レベルシフト･グランド基準信号
- レベルシフトVCC基準信号
- 高直線性ダイレクトコンバージョン･レシーバ
製品カテゴリ
製品ライフサイクル
新規設計にお薦めします
発売済みの製品です。データシートには、最終的な仕様と動作条件がすべて記載されています。新規の設計には、これらの製品の使用を推奨します。
評価キット (1)
参考資料
-
R532 Reliability Data3/26/2018
-

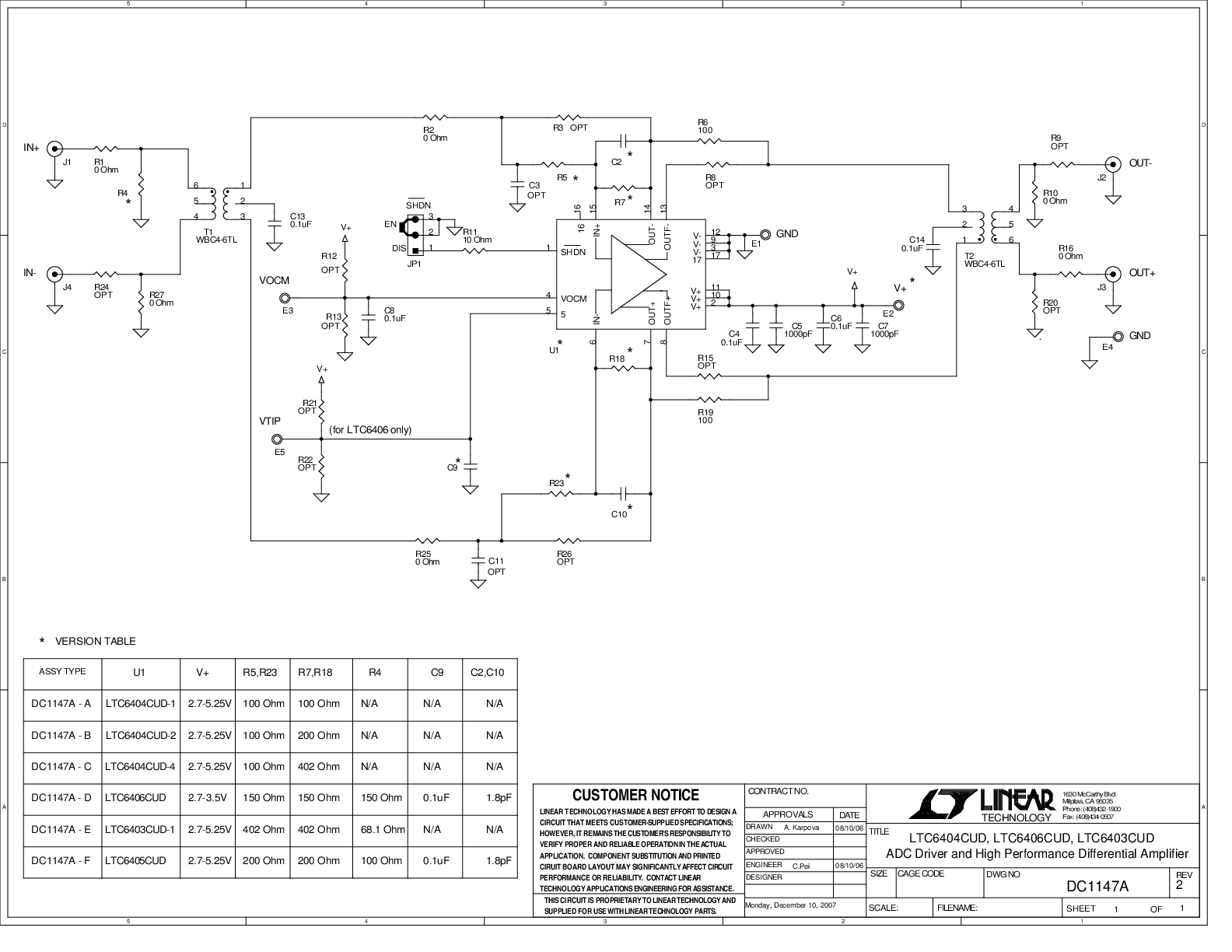

DC1147A - Demo Manual7/15/2011
-
差動アンプ 高速ADCドライバ11/21/2012
-
DN-454: シングルエンドから差動変換アンプの設計のヒント11/1/2008
