特長
- 入力/LO周波数範囲：最大6GHz
- 入力は30MHz～3GHz超の範囲で50Ωに整合
- アップコンバージョンまたはダウンコンバージョンが可能
- OIP3：27dBm（fOUT = 1575MHz）
- 変換利得：1.5dB
- ノイズフィギュア：11.6dB（fOUT = 1575MHz）
- 高い入力P1dB：11dBm（5V）
- 5Vまたは3.3V電源での電源電流：105mA
- シャットダウン制御
- LOの入力インピーダンスが常に整合
- LO駆動レベル：0dBm
- 温度モニタ内蔵
- –40℃～105℃で動作（TC）
- 16ピン（4mm × 4mm）QFNパッケージ
.svg?rev=fd385c90e2cf4716ae9a8c8d20e6b8e3&la=ja&h=24&w=24&hash=8FE198C1188D0BCB070397DC2E4811D6){kind=icon}
LTC5510は、非常に広い入力帯域幅、低歪み、および低LOリークが要求されるアプリケーションに対して最適化された高直線性ミキサです。このデバイスは、入力バッファと高速LOアンプを備えた二重平衡アクティブ・ミキサを内蔵しています。入力は1:1の伝送線バラン・トランスと併用した場合に合わせて最適化されており、非常に広帯域のインピーダンス整合が可能です。このミキサはアップコンバージョンとダウンコンバージョンの両方の場合に使用可能であり、広帯域システムで使用できます。
LOは差動でもシングルエンドでも駆動可能であり、優れた歪み性能とノイズ性能を発揮するためにLOに必要な電力がわずか0dBmである上に、外部駆動回路の要求条件も低く抑えます。LTC5510はLOリークが少ないので、LO抑圧要求条件を満たすための出力フィルタリングの必要性を大幅に減らすことができます。
LTC5510は5V動作に合わせて最適化されていますが、性能はわずかに劣るものの3.3V電源でも使用できます。シャットダウン機能により、デバイスをディスエーブルして消費電力をさらに節減することができます。
アプリケーション
- 広帯域レシーバ/トランスミッタ
- ケーブル・テレビのダウンリンク・インフラ
- HF/VHF/UHFミキサ
- 無線インフラ
データシートを表示
質問する
以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。
検索
その他のサポート
よく聞かれる質問（FAQ）
{{modalTitle}}
{{modalDescription}}
{{dropdownTitle}}
- {{defaultSelectedText}} {{#each projectNames}}
- {{name}} {{/each}} {{#if newProjectText}}
-
{{newProjectText}}
{{/if}}
{{newProjectTitle}}
{{projectNameErrorText}}
LTC5510
資料
Filters
1つが該当
-
すべて
-
データシート
-
ユーザ・ガイド
-
信頼性データ
-
すべて
-
English
-
日本語
データシート
2
ユーザ・ガイド
2
740.00K
559.00K
信頼性データ
1
80.78 K
利用上の注意
アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。
なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
ドキュメント
| 製品モデル | ピン／パッケージ図 | 資料 | CADシンボル、フットプリント、および3Dモデル |
|---|---|---|---|
| LTC5510IUF#PBF |
16-Lead QFN (4mm x 4mm x 0.75mm w/ EP)
|
|
|
| LTC5510IUF#TRPBF |
16-Lead QFN (4mm x 4mm x 0.75mm w/ EP)
|
|
- LTC5510IUF#PBF
- ピン／パッケージ図
-
16-Lead QFN (4mm x 4mm x 0.75mm w/ EP)
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- LTC5510IUF#TRPBF
- ピン／パッケージ図
-
16-Lead QFN (4mm x 4mm x 0.75mm w/ EP)
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
ソフトウェアおよび製品のエコシステム
| 製品モデル | 製品ライフサイクル | 詳細 | ||
|---|---|---|---|---|
|
インテジャー N PLL1 |
||||
|
最終販売 |
ノイズとスプリアスを極めて低く抑えたVCO内蔵の0.37GHz～5.7GHz整数分周方式シンセサイザ |
|||
|
ゲイン・ブロック2 |
||||
|
新規設計に推奨 |
50Ω利得ブロックIFアンプ |
|||
|
新規設計に推奨 |
直線性の高い差動RF/IFアンプ/A/Dコンバータ・ドライバ |
|||
|
完全差動アンプ1 |
||||
|
最終販売 |
800MHz、31dBレンジ、アナログ制御VGA |
|||
評価用キット 2
DC1983A

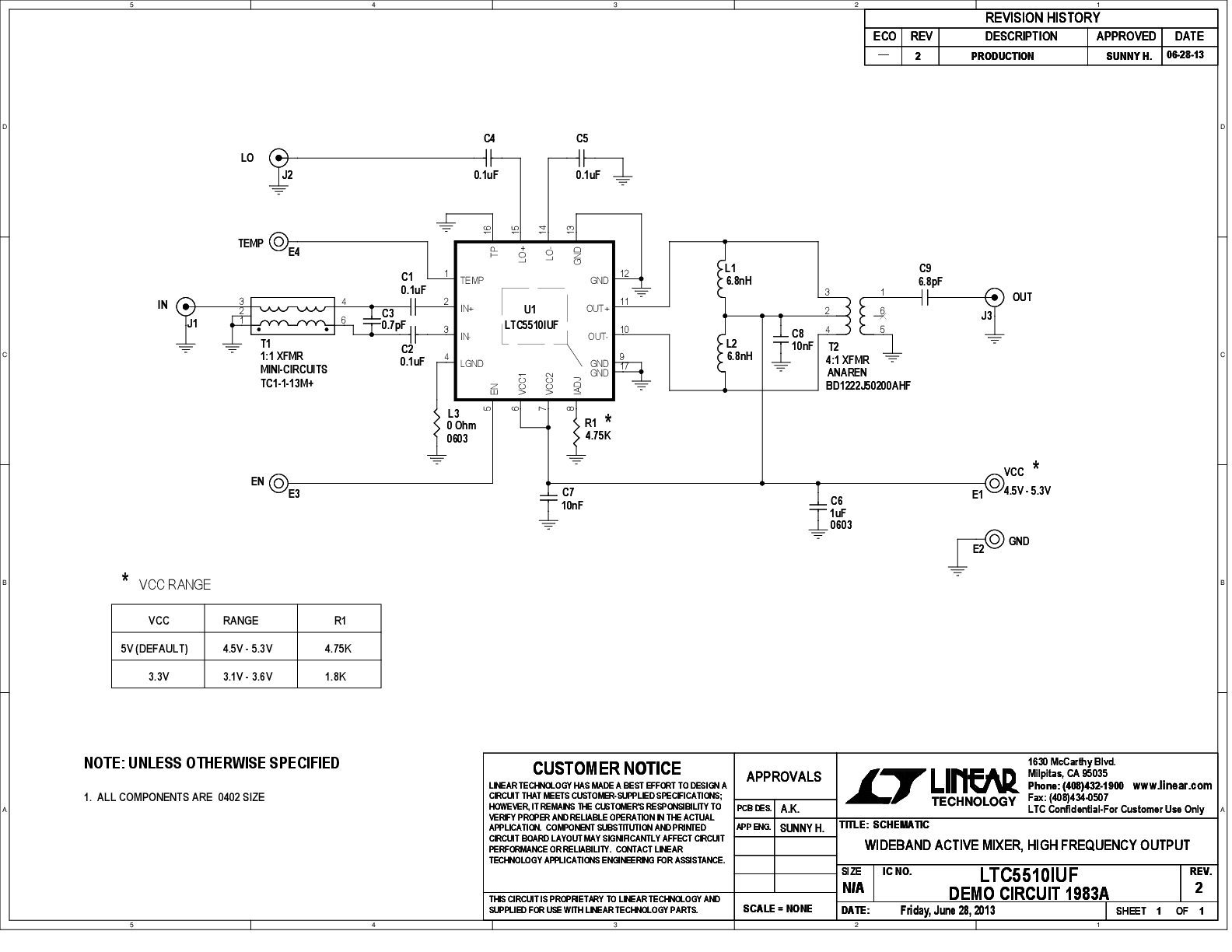

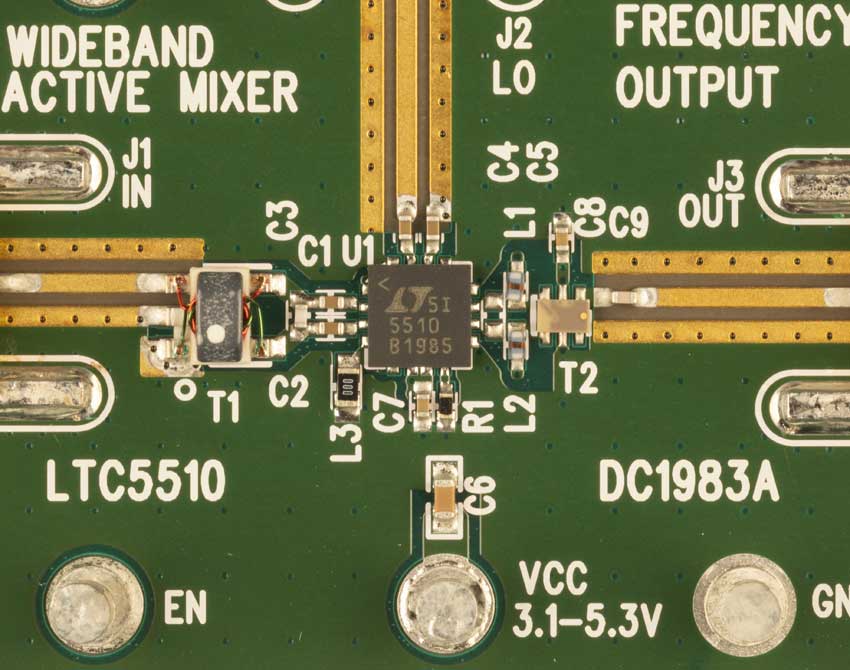

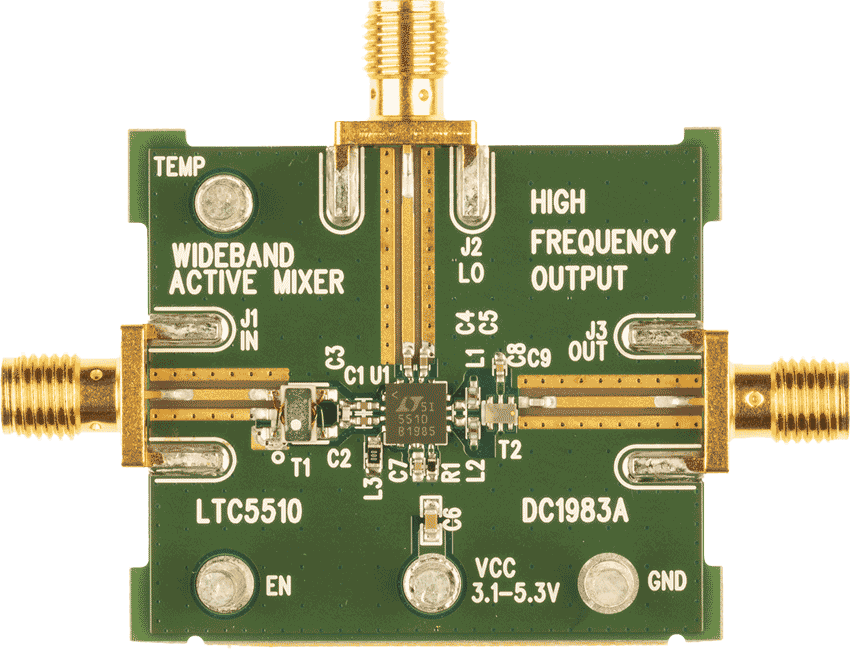

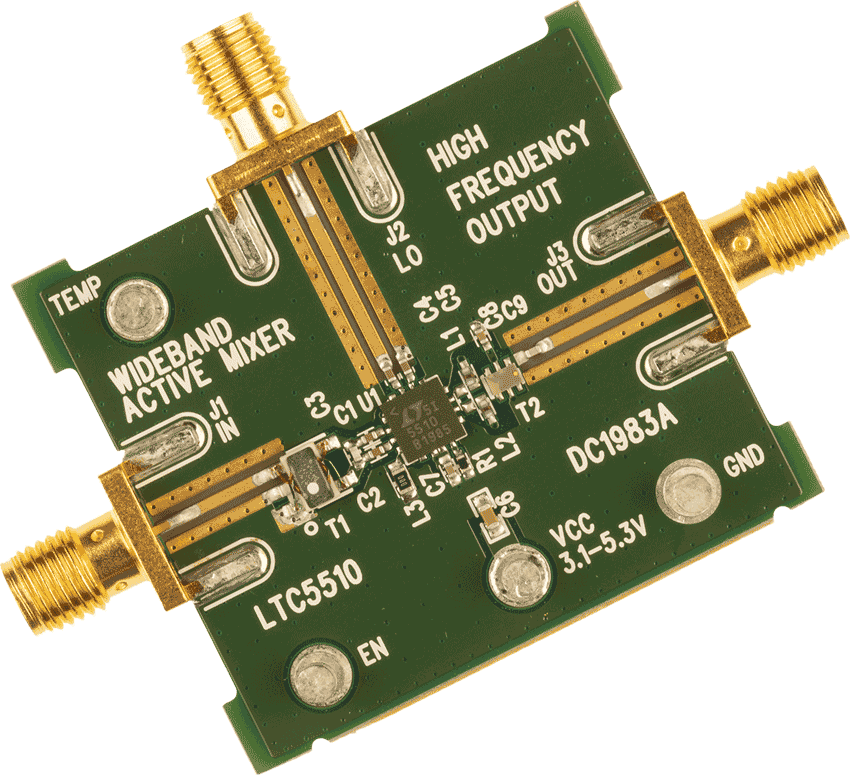

LTC5510 | Demo Board - (High Frequency) Input Frequency Range 30MHz to 3GHz; Output Range 1.2GHz to 2.1GHz
製品の詳細

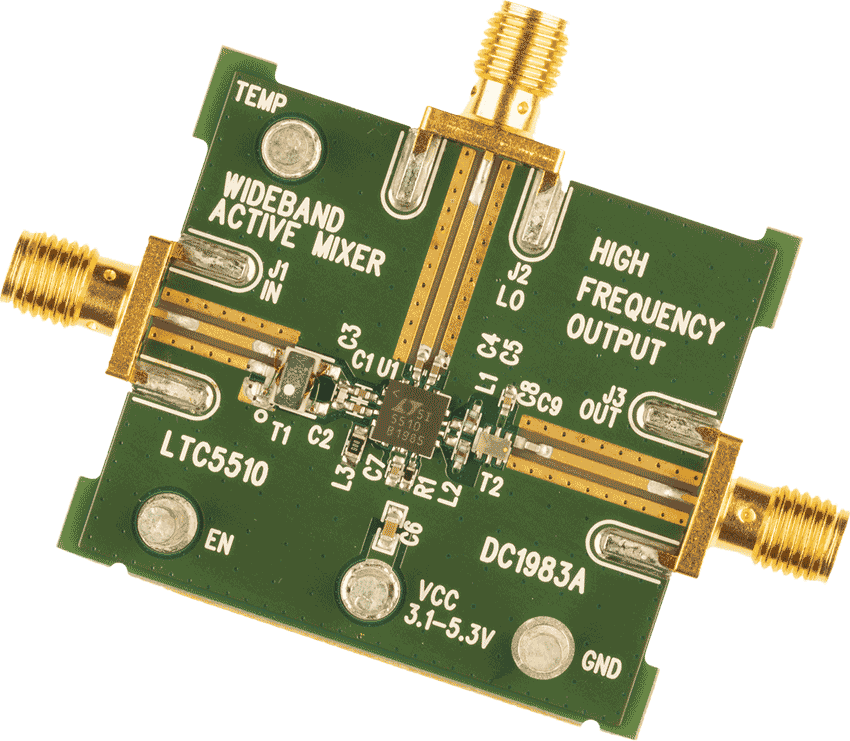

DC1983A: Demo Board for the LTC5510 1MHz to 6GHz Wideband High Linearity Active Mixer.
資料
DC1984A

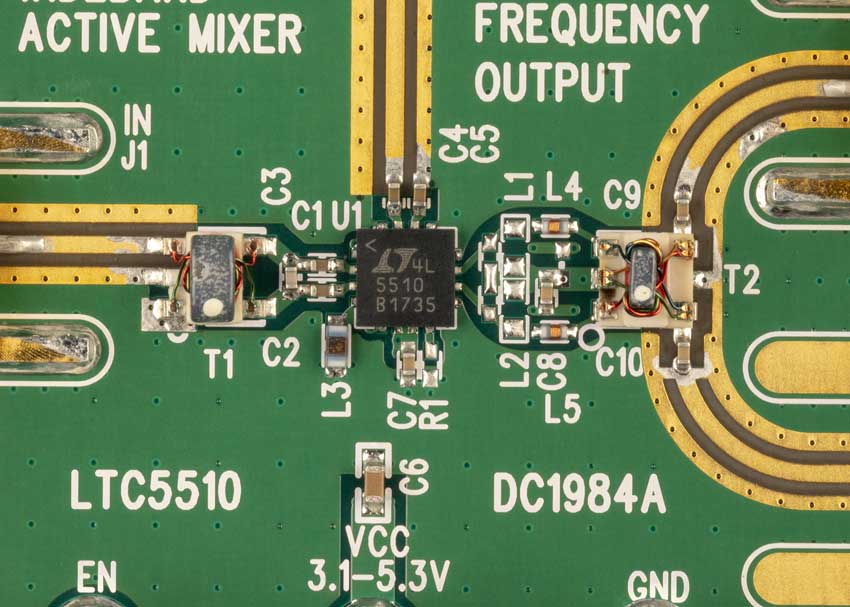

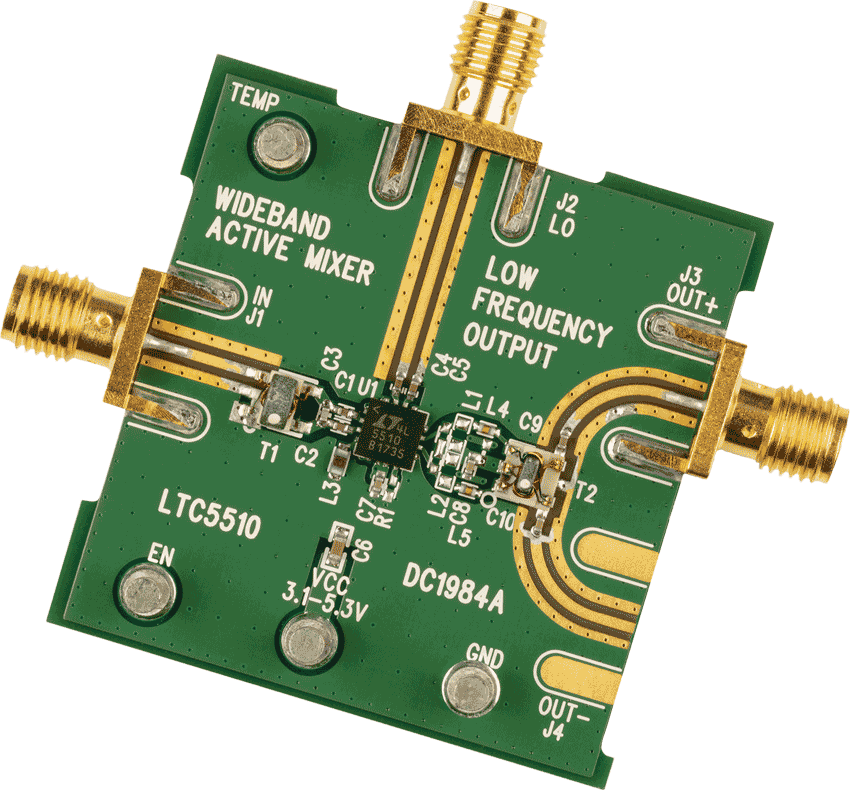

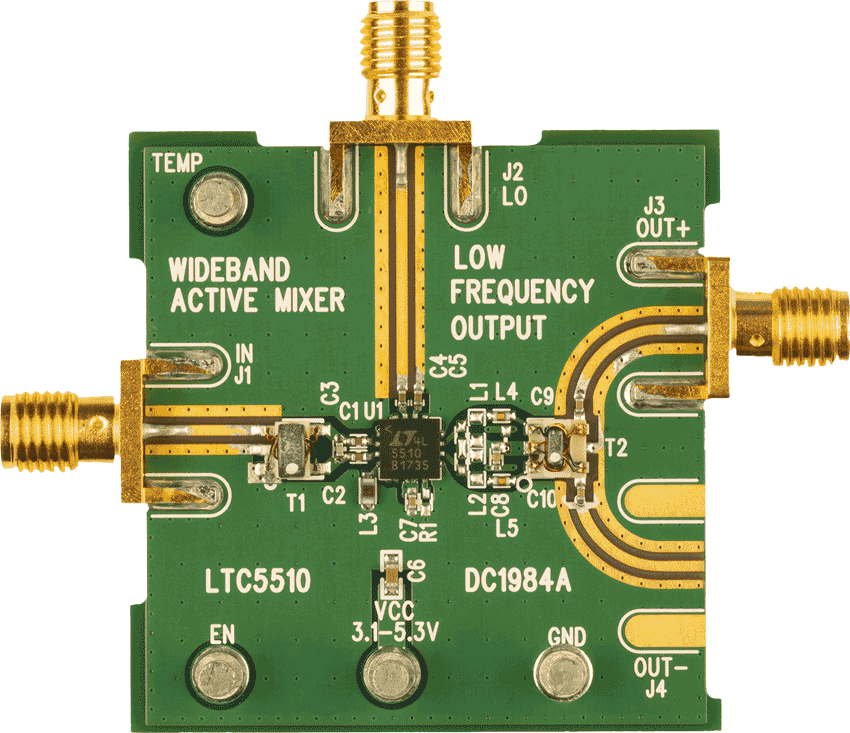

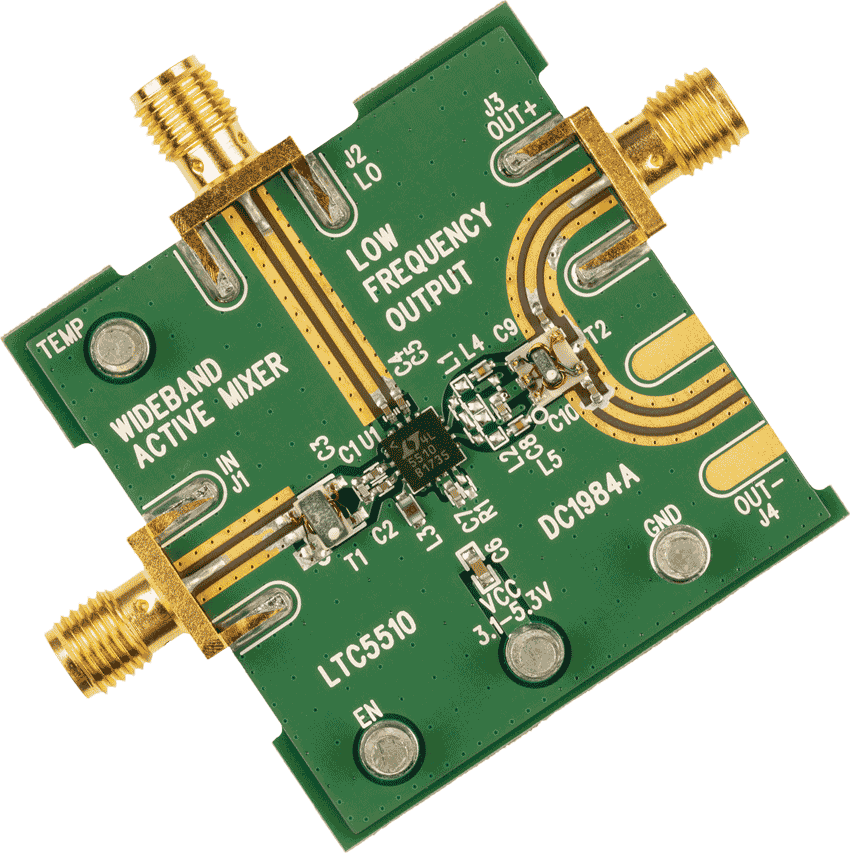

LTC5510 | Demo Board - (Low Frequency) Input Frequency Range 30MHz to 2.6GHz; Output Range 10MHz to 1.3GHz
製品の詳細

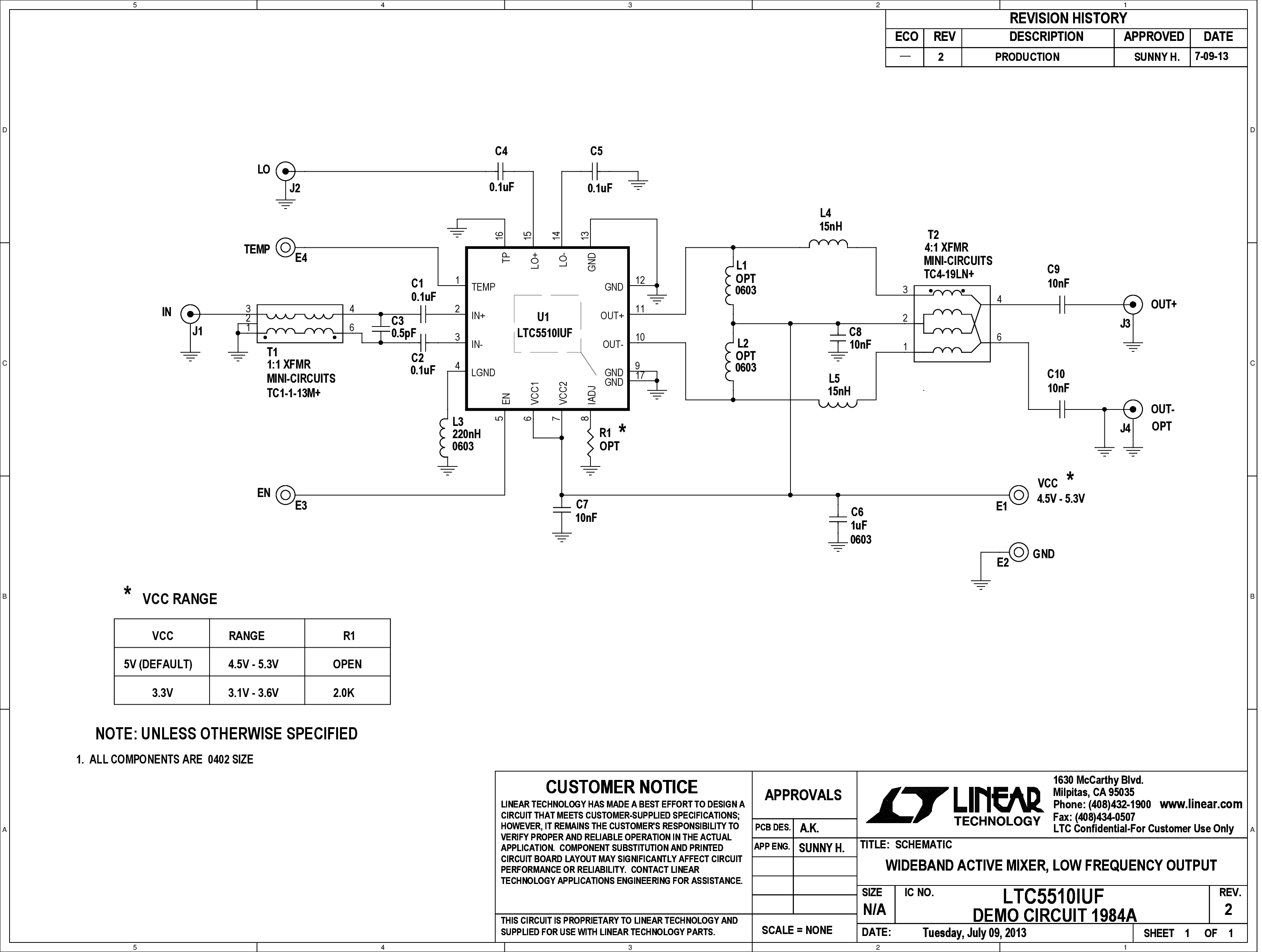

Demonstration circuit 1984A showcases the LTC5510. wideband high linearity active mixer for VHF/UHF upmixer applications, where a 70MHz input signal is upconverted to the 100MHz to 1GHz output range. Its input port is optimized for 30MHz to 2.6GHz, and its output port is optimized for 10MHz to 1.3GHz. The LO input can be either high side or low side.
