LTC6412: 800MHz、31dBレンジ、アナログ制御VGA データシート (Rev. )6/15/2011PDF3M
製品概要
機能と利点
- –3dB 小信号帯域幅：800MHz
- 連続調整可能な利得制御
- dBリニアな利得範囲：–14dB～+17dB
- 240MHz でのOIP3：あらゆる利得設定で35dBm
- ノイズフィギュア：最大利得で10dB
- 240MHz での (IIP3 – NF)：あらゆる利得で+8dBm
- 入力換算ノイズ：2.7nV/√Hz
- 差動入出力
- 入力インピーダンス：あらゆる利得で50Ω
- 3V～3.6Vの単一電源動作
- 消費電流： 110mA
- 4mm × 4mm × 0.75mmの 24ピンQFN パッケージ
製品概要
LTC6412 はdBリニアなアナログ利得制御を備えた完全差動可変ゲイン・アンプ（VGA）です。このデバイスは、1MHz～500MHzのIFレシーバ・チェーンにおけるAC結合動作向けに設計されています。広い出力振幅範囲と31dBの利得制御範囲にわたり、一定したOIP3を実現します。出力ノイズ(NF + 利得) も利得に対してフラットなので、240MHz で全利得制御範囲にわたり120dBを超える一定なSFDRを実現します。
LTC6412 は、12ビット、14ビット、16ビット ADC アプリケーションに使用できるLT5527 およびLT5557 ダウンコンバーティング・ミキサ、LTC6410-6 IF アンプ、LTC6400/LTC6401/LTC6416 ADCドライバとのインタフェースに最適です。
LTC6412 はオーバードライブ状態から迅速に回復し、ENピンによって出力信号を素早くディスエーブルできるので、敏感な下流部品を保護することができます。 SHDN ピンをアサートすると、消費電流が1mA未満に減少し、パワーダウン・モードかスリープ・モードになります。
アプリケーション
- IF 信号チェーン自動利得制御(AGC)
- 2.5G および3G セルラー基地局トランシーバ
- WiMAX、WiBro、WLAN レシーバ
- 衛星およびGPS レシーバIF
製品カテゴリ
製品ライフサイクル
新規設計にお薦めします
発売済みの製品です。データシートには、最終的な仕様と動作条件がすべて記載されています。新規の設計には、これらの製品の使用を推奨します。
評価キット (2)
参考資料
-
R532 Reliability Data3/26/2018PDF31 K
-

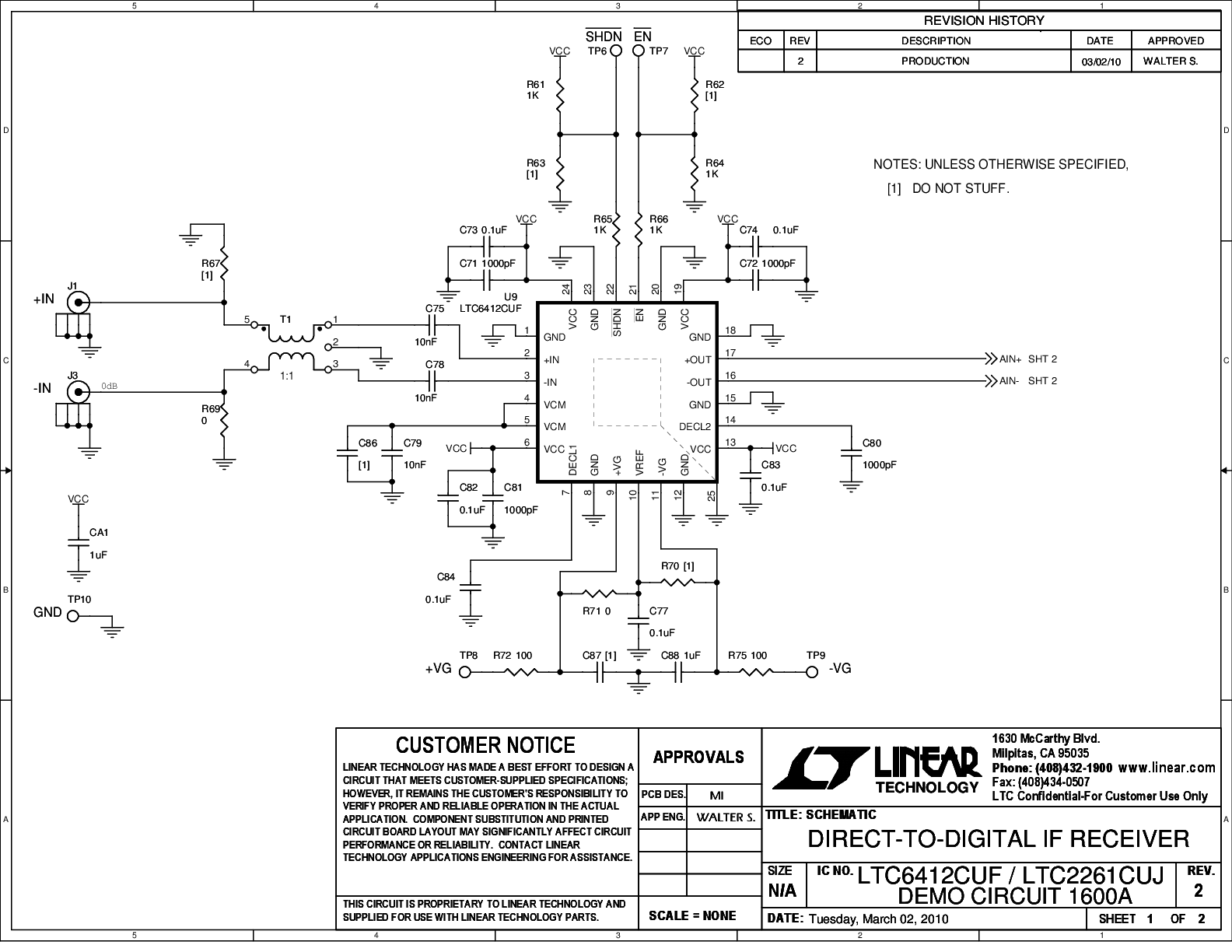

DC1600A - Demo Manual10/25/2010PDF3M
-

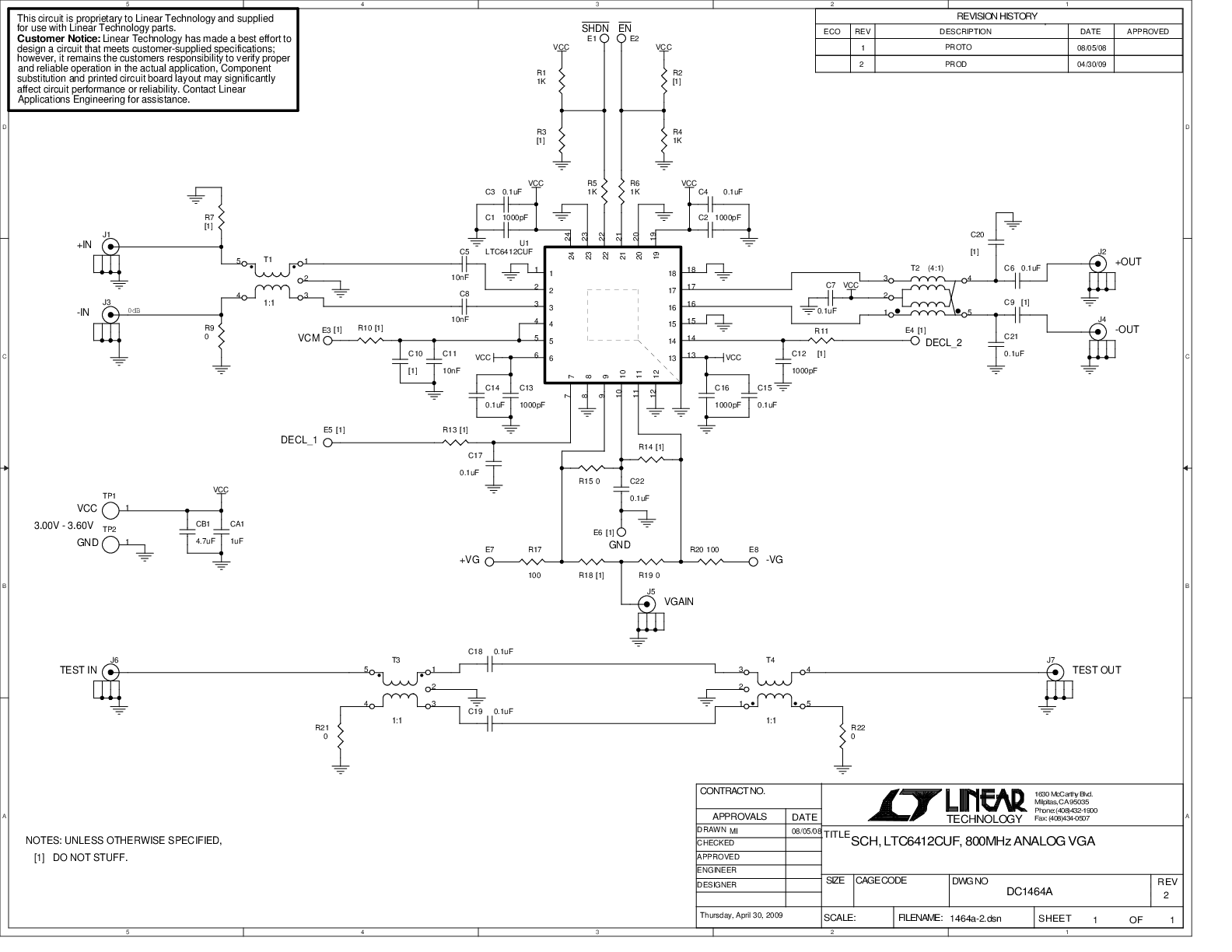

DC1464A - Demo Manual9/24/2009PDF879K
-
DN482 - 可変利得付き、低消費電力、直接デジタル化IFレシーバ9/29/2010PDF359K
-
差動アンプ 高速ADCドライバ11/21/2012PDF687K
-
Analog VGA Simplifies Design and Outperforms Competing Gain Control Methods9/1/2009 LT Journal
ソフトウェア & システム
評価用ソフトウェア
LinearLab ツール
A collection of Matlab and Python programs that provide direct access to Linear Technology’s data converter evaluation boards.
ツールおよびシミュレーション
Sys-Parameters
Sys-Parameter Models for Keysight Genesys
Sys-Parameter models contain behavioral parameters, such as P1dB, IP3, gain, noise figure and return loss, which describe nonlinear and linear characteristics of a device.
設計ツール
ADIsimRF
アナログ・デバイセズのADIsimRF設計ツールは、カスケード・ゲインやノイズ指数、IP3、P1dB、総合消費電力などRFシグナル・チェーン内の最も重要なパラメータの計算を行います。
