製品概要
機能と利点
- 25.5W IEEE 802.3at 準拠(タイプ2) PD
- 10V～57V の補助電源入力
- シャットダウン・ピンを使用した柔軟な補助電源サポート
- 最先端のNo-Opto同期整流式フライバック・コントローラ内蔵
- 絶縁型電源の効率>92%
- ダイオードブリッジとHot Swap™ FETを含む全体効率：88%
- 優れたEMI 性能
- 堅牢な100V、0.7Ω (標準) Hot Swap MOSFET内蔵
- IEEE 802.3at の“High Power Available（高電力可能）”インジケータ
- 内蔵のシグネチャ抵抗とプログラム可能な分類電流
- 低電圧保護、過電圧保護、熱保護
- 自動リスタート付き短絡保護
- ソフトスタートとスイッチング周波数をプログラム可能
- コンプリメンタリなパワーグッド・インジケータ
- 熱特性が改善された7mm × 4mm DFN パッケージ
製品概要
LTC4278はIEEE 802.3at および802.3af準拠の高電力アプリケーション向けの集積された受電機器(PD)コントローラおよびスイッチング・レギュレータです。広い入力電圧範囲を特長とするLTC4278は、12V ACアダプタなどの低電圧補助電源入力を備えたPDアプリケーションに対応するように設計されています。シャットダウン・ピンを搭載しているので、PoEアプリケーションと補助電源優先アプリケーションの双方に容易に対応できます。また、LTC4278 はIEEEの規定に従い1イベント分類と2イベント分類の両方をサポートしているので、広範な製品構成で使用可能です。
LTC4278の同期整流式電流モード・フライバック・コントローラは1つの変換ステップで複数の電源レールを生成し、すべての出力で高精度のレギュレーションを維持しながらシステム効率を最大限に向上させます。 LTC4278はリニアテクノロジーが特許を取得したNo-Opto 帰還トポロジーを採用し、オプトアイソレータ回路なしで完全なIEEE 802.3 絶縁を提供することができます。また、真のソフトスタート機能により、すべての出力電圧のスムーズなランプアップが可能です。
LTC4278 は省スペースの32ピンDFNパッケージで供給されます。
アプリケーション
- 先進ディスプレイ・オプション付きVoIP 電話
- デュアルラジオ・ワイヤレス・アクセス・ポイント
- PTZ 防犯カメラ
- RFID リーダ
- 産業用制御
製品カテゴリ
製品ライフサイクル
新規設計にお薦めします
発売済みの製品です。データシートには、最終的な仕様と動作条件がすべて記載されています。新規の設計には、これらの製品の使用を推奨します。

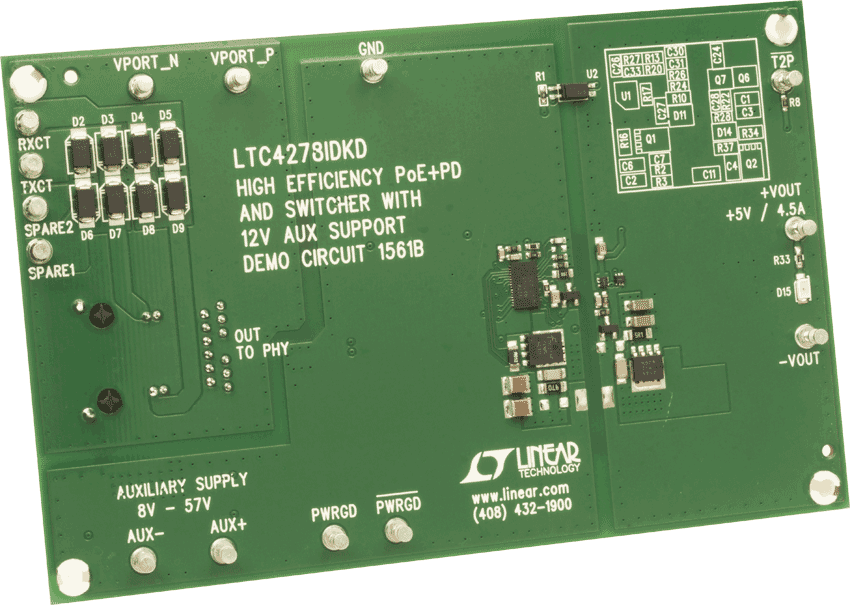

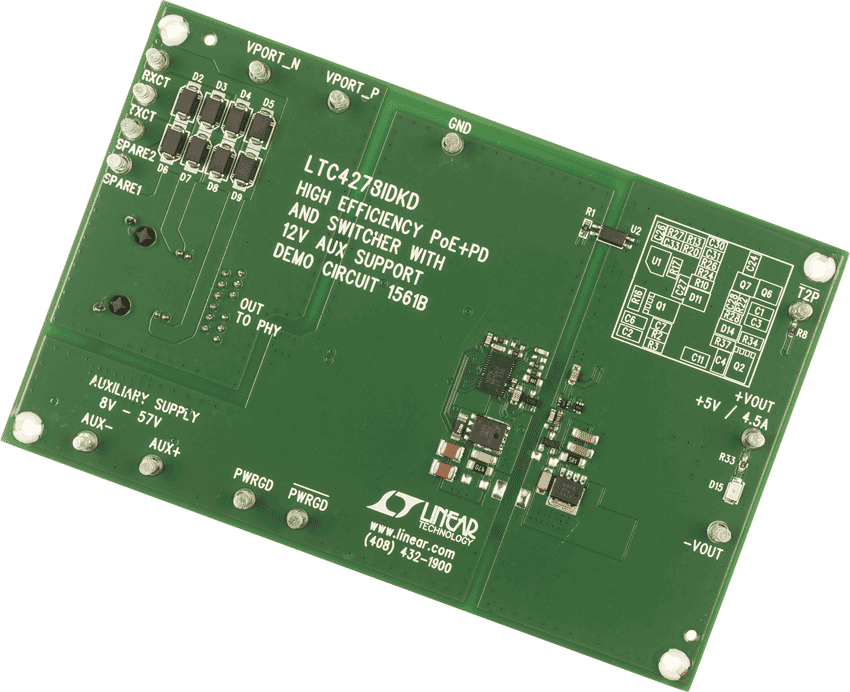

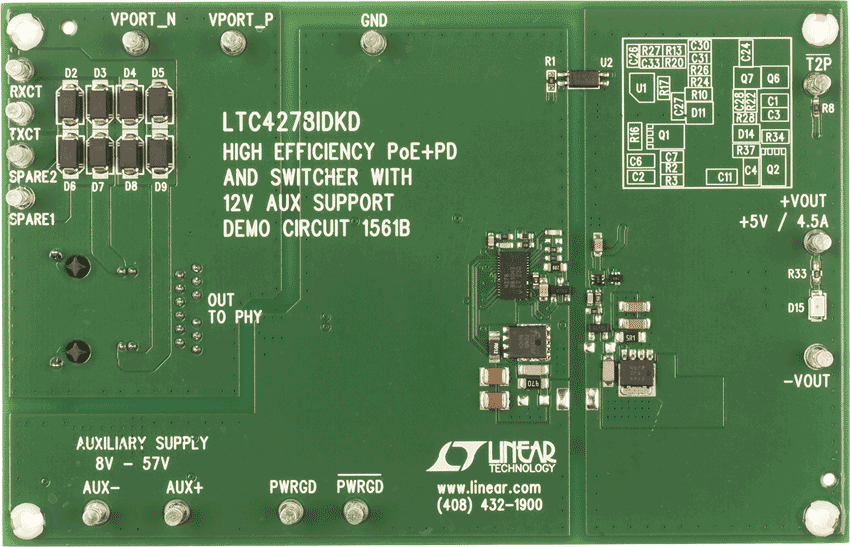

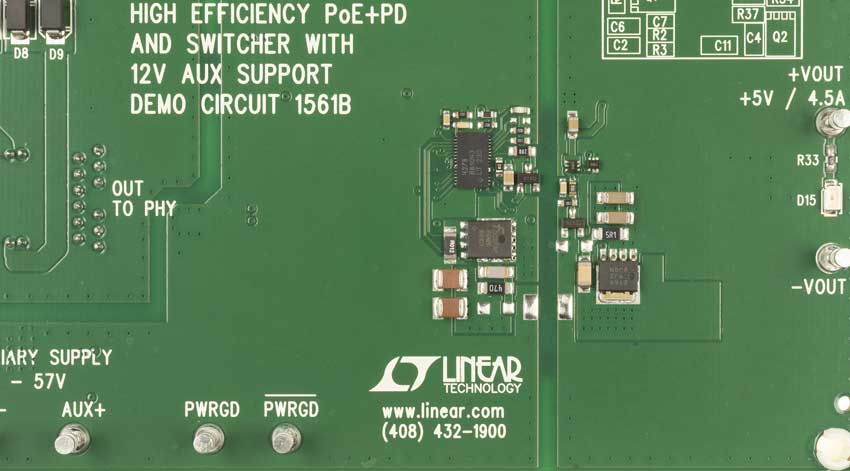

評価キット (1)
参考資料
-
R535 Reliability Data3/26/2018PDF36 K
-

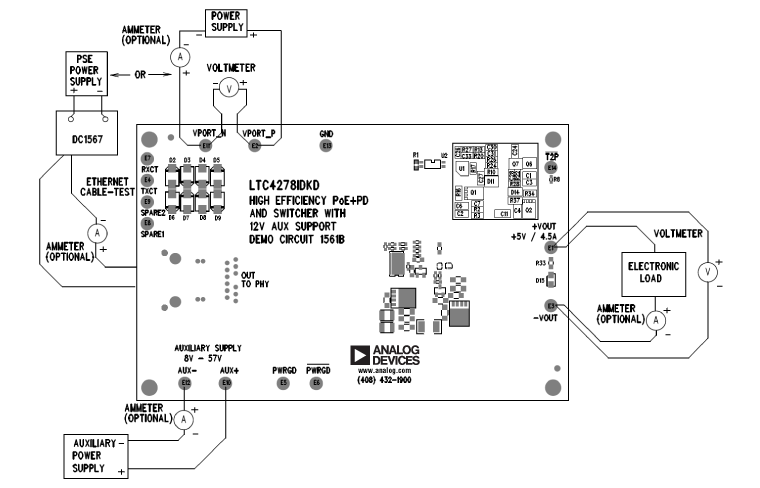

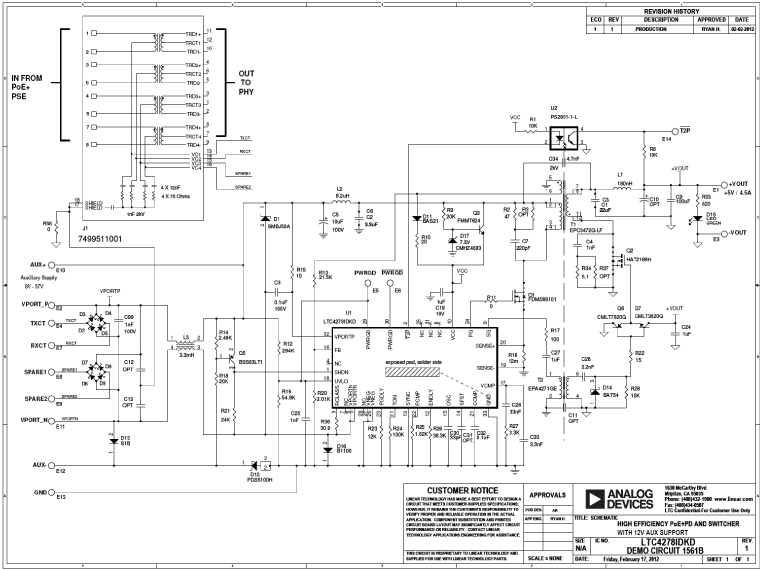

DC1561B - Demo Manual (Rev. A)6/14/2012PDF407K
-
Power over Ethernet Solutions4/4/2017PDF1 M
-
PoE PDコントローラ2/27/2013PDF720K
-
PoE+ for the Power Hungry4/28/2010PDF683K
ツールおよびシミュレーション
LTspice
LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。
下記製品はLTspiceで使用することが出来ます。:
LTC4278
設計リソース
アナログ・デバイセズでは、最高レベルの品質と信頼性を備えた製品を提供することに最大の力を常に注いでいます。これを実現するため、製品およびプロセスの設計のあらゆる観点で品質と信頼性のチェックを行っています。そして、それは、製造工程においても同様です。アナログ・デバイセズは常に、出荷製品の「ゼロ・ディフェクト」を目指しています。詳細についてはアナログ・デバイセズの品質および信頼性プログラム/認定証をご覧ください。
| 製品番号 | 材料宣誓書（MD） | 信頼性データ | ピン/パッケージ図 | CADシンボル、フットプリント & 3Dモデル |
|---|---|---|---|---|
| LTC4278CDKD#PBF | 材料宣誓書（MD） | 信頼性データ | 32-Lead DFN (7mm x 4mm w/ EP) | |
| LTC4278CDKD#TRPBF | 材料宣誓書（MD） | 信頼性データ | 32-Lead DFN (7mm x 4mm w/ EP) | |
| LTC4278IDKD#PBF | 材料宣誓書（MD） | 信頼性データ | 32-Lead DFN (7mm x 4mm w/ EP) | |
| LTC4278IDKD#TRPBF | 材料宣誓書（MD） | 信頼性データ | 32-Lead DFN (7mm x 4mm w/ EP) | |
| ウェハ・ファブリケーション・データ | R535 Reliability Data |
