製品概要
機能と利点
- 25.5W IEEE 802.3at 準拠(タイプ2) PD
- PoE+ 2イベント分類
- IEEE 802.3at の“High Power Available(高電力可能)”インジケータ
- 最先端の同期整流式フォワード・コントローラ内蔵
- 絶縁型電源の効率>94%
- 柔軟な補助電源インタフェース
- 優れたEMI 性能
- 堅牢な100V 0.7Ω (標準) Hot Swap™MOSFET内蔵
- 内蔵のシグネチャ抵抗、プログラム可能な分類電流、UVLO、OVLO および熱保護
- 自動リスタート付き短絡保護
- プログラム可能なスイッチング周波数： 100kHz～500kHz
- 熱特性が改善された7mm × 4mm DFN パッケージ
製品概要
LTC4269-2 は集積化された受電機器(PD)インタフェースおよび電源コントローラで、2イベント分類信号、柔軟な補助電源オプション、同期整流されたフォワード電源に適した電源コントローラを特長とし、IEEE802.3at 準拠のPD アプリケーションに最適です。
このPDコントローラは、検出および分類時に電源を絶縁する100V MOSFET を搭載し、 100mAの突入電流制限を行います。パワーグッド出力、低電圧/過電圧ロックアウト、熱保護などの機能を搭載し、電流モード・フォワード・コントローラにより同期整流が可能なので、極めて高効率で、環境に配慮した製品を実現します。また、起動時の出力電圧の制御とフォールト・リカバリのためのソフトスタート機能も搭載しています。周波数を100kHz～500kHzの範囲でプログラム可能なので、効率とサイズを柔軟に設定でき、低EMIを実現できます。
アプリケーション
- 大型カラー画面付きIP 電話
- デュアルラジオ802.11n アクセス・ポイント
- PTZ 防犯カメラ
製品カテゴリ
製品ライフサイクル
新規設計にお薦めします
発売済みの製品です。データシートには、最終的な仕様と動作条件がすべて記載されています。新規の設計には、これらの製品の使用を推奨します。
評価キット (1)
参考資料
-
R535 Reliability Data3/26/2018
-

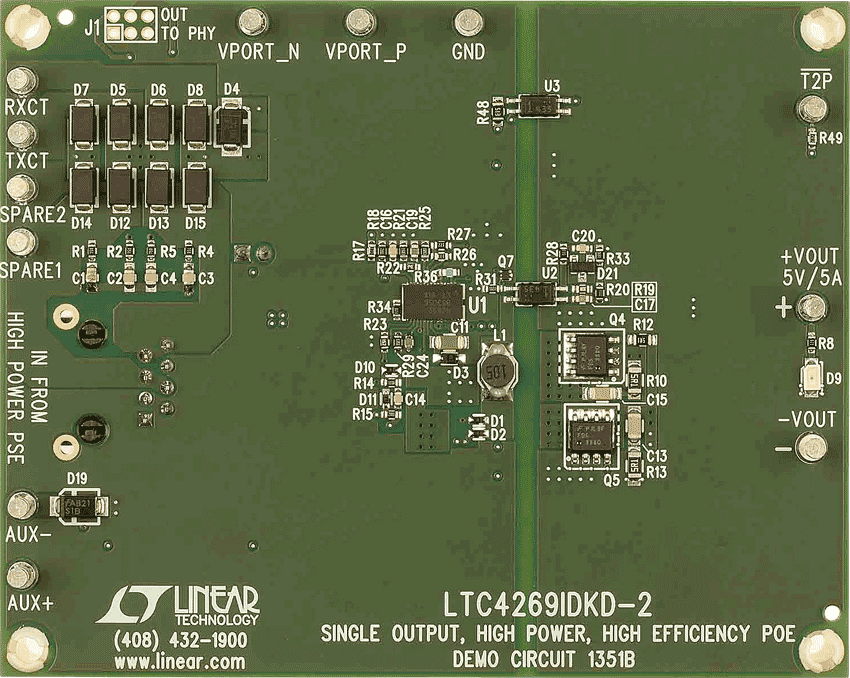

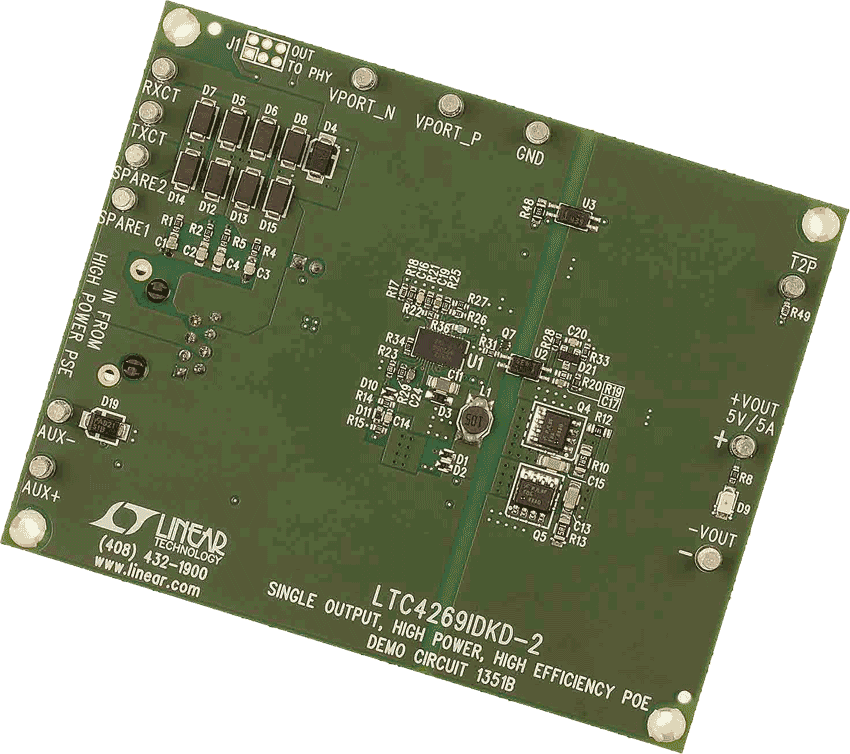

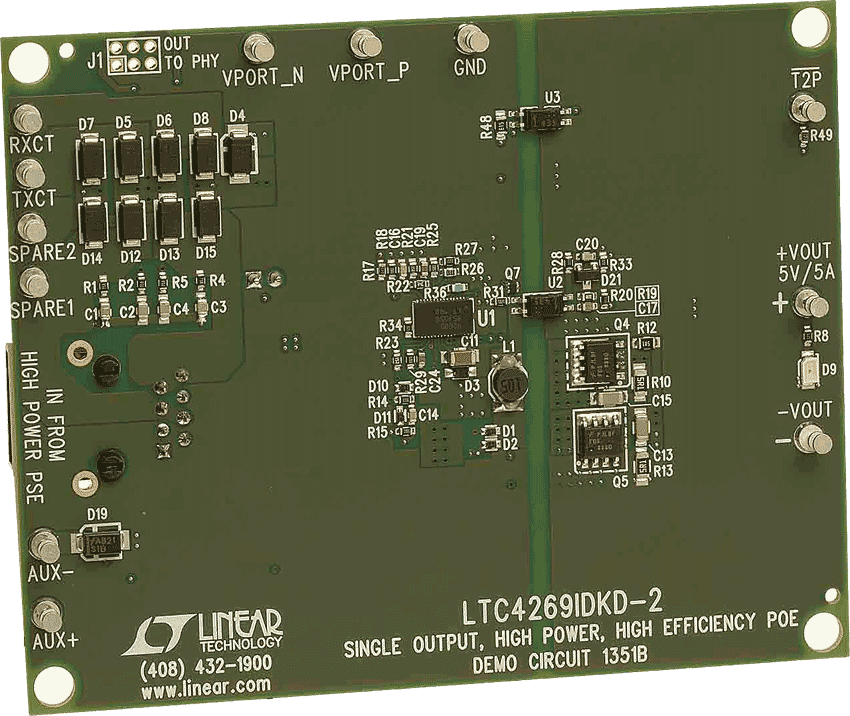

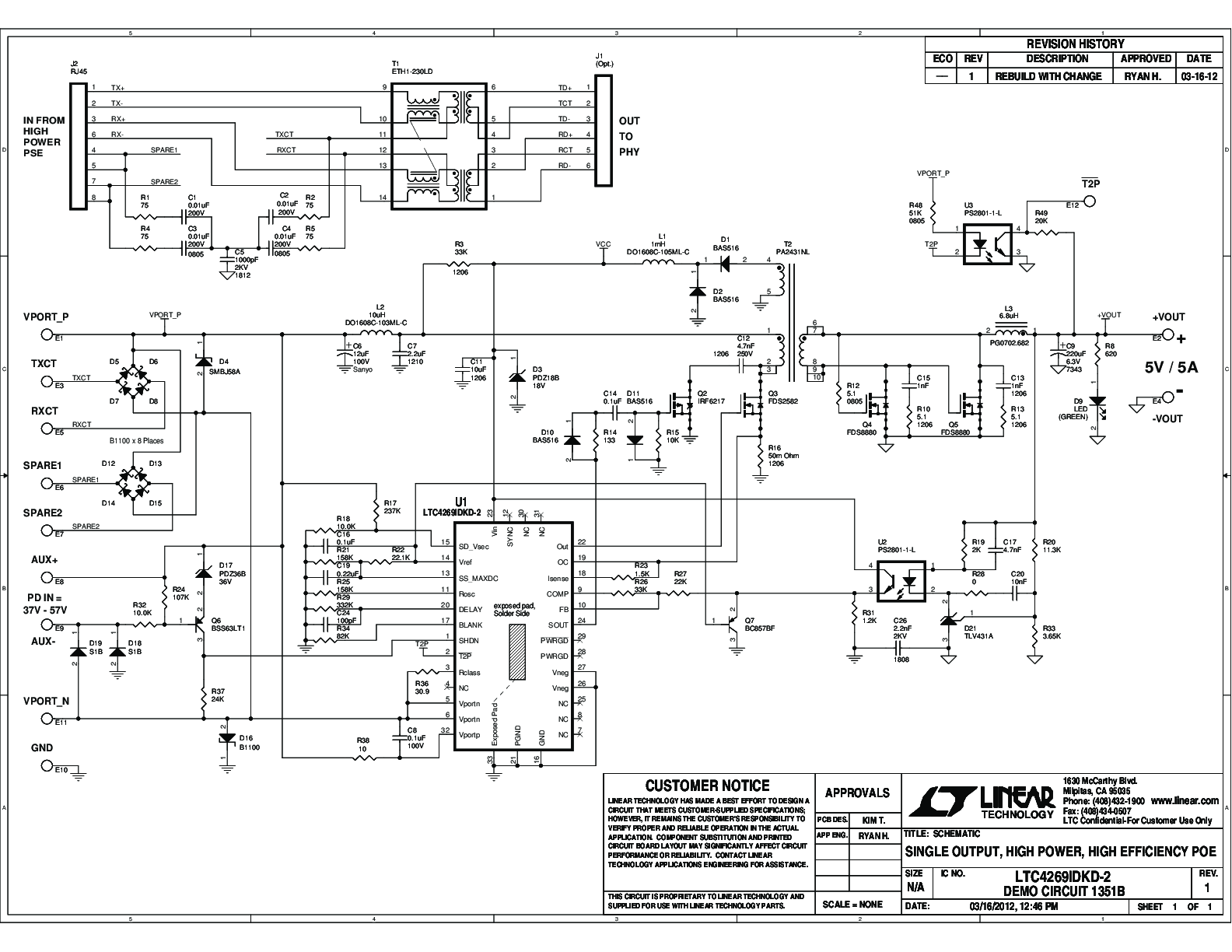

DC1351B - Demo Manual1/23/2013
-
Power over Ethernet Solutions4/4/2017
-
PoE PDコントローラ2/27/2013
-
PoE+ for the Power Hungry4/28/2010
ツールおよびシミュレーション
LTspice
LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。
下記製品はLTspiceで使用することが出来ます。:
LTC4269-1
LTC4269-2
