製品概要
機能と利点
- 堅牢な35W PDフロントエンド
- IEEE 8X02.3af準拠
- 高精度デュアルレベル電流制限を備えた堅牢な750mAパワーMOSFET
- 高性能の同期整流式フライバック・コントローラ
- オプトアイソレータなしで実現するIEEE絶縁
- 調整可能な周波数：50kHz～250kHz
- 負荷補償付きの高精度複数出力レギュレーション
- 25kシグネチャ抵抗を内蔵
- 75mAまでプログラム可能な分類電流
- 完全な熱および過電流保護
- 小型32ピン7mm×4mm DFNパッケージ
製品概要
LTC4268-1は、最大35WのIEEE 802.3afおよび高電力PoEアプリケーション向けに集積化された受電機器（PD）コントローラおよびスイッチング・レギュレータです。高精度のデュアル電流制限機能により、突入電流をIEEE 802.3af電流制限レベル以下に保持するので、相互運用性を保証すると同時に、動作電流制限値が750mAの高電力アプリケーションを可能にします。
LTC4268-1の同期整流式電流モード・フライバック・コントローラは1回の変換で複数の電源レールを生成し、すべての出力で高精度のレギュレーションを維持しながらシステム効率を最大限に向上させます。LTC4268-1はリニアテクノロジーが特許取得したNoOpto帰還トポロジーを採用し、オプトアイソレータ回路なしで完全なIEEE 802.3絶縁を提供することができます。
LTC4268-1は特大のパワーパスと高性能フライバック・コンローラにより、WAP、PTZ防犯カメラ、RFIDリーダなどの消費電力の大きいPoEアプリケーションや12.95Wの制限値近くで動作する超高効率802.3afアプリケーション向けに究極のソリューションを提供します。
LTC4268-1は、省スペースの32ピンDFNパッケージで供給されます。
アプリケーション
- 先進ディスプレイ・オプション付きVoIP電話
- デュアルラジオ・ワイヤレス・アクセス・ポイント
- PTZ防犯カメラ
- RFIDリーダ
- 産業用制御
- 磁気カード・リーダ
- 高電力PoEシステム
製品カテゴリ
製品ライフサイクル
製造中
この製品ファミリーの1つ以上の型番が生産／供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。
評価キット (1)
参考資料
-
R535 Reliability Data3/26/2018
-

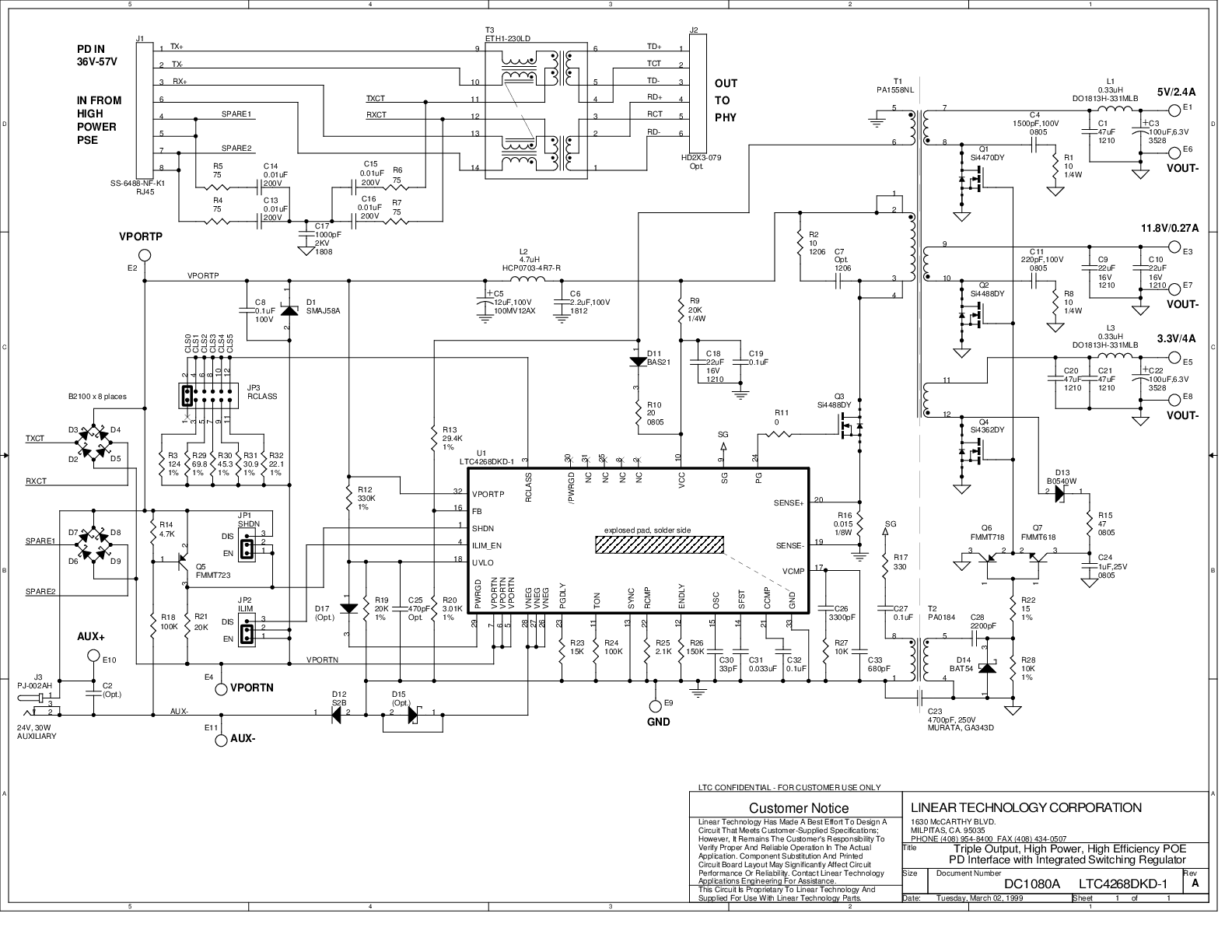

DC1080A - Demo Manual9/24/2009
-
DN425 - フライバック・コントローラを内蔵した高電力PoE PDインタフェース10/15/2007
-
Power over Ethernet Solutions4/4/2017
-
PoE+ for the Power Hungry4/28/2010
