製品概要

機能と利点

  •  IEEE 802.3af®Powered Device(PDs)用の完全なパワー・インターフェイス・ポート
  •  100V、400mAパワーMOSFETを内蔵
  •  高精度のデュアル・レベル電流制限
  •  ディスエーブル付き25kシグネチャ抵抗を内蔵
  •  プログラム可能な分類電流(クラス0~4)
  •  低電圧ロックアウト
  •  熱過負荷保護
  •  パワーグッド信号

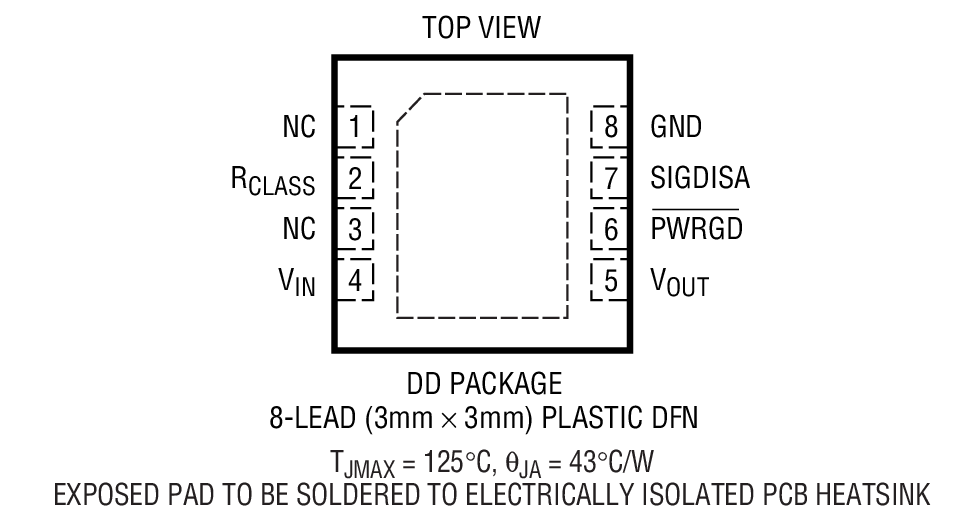

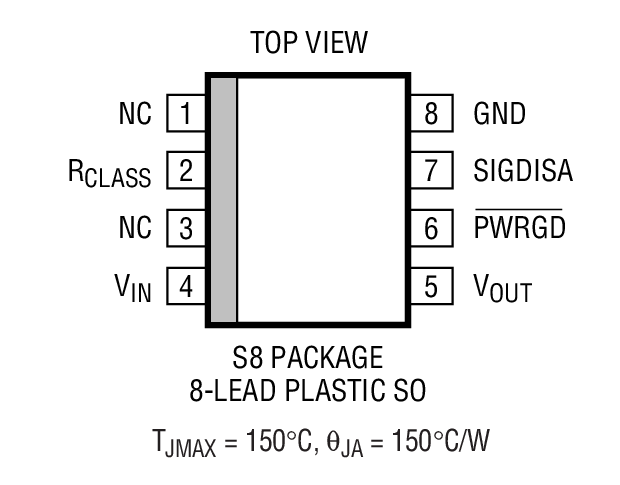

  •  8ピンSOパッケージと高さの低い8ピン3mm×3mm DFNパッケージ

製品概要

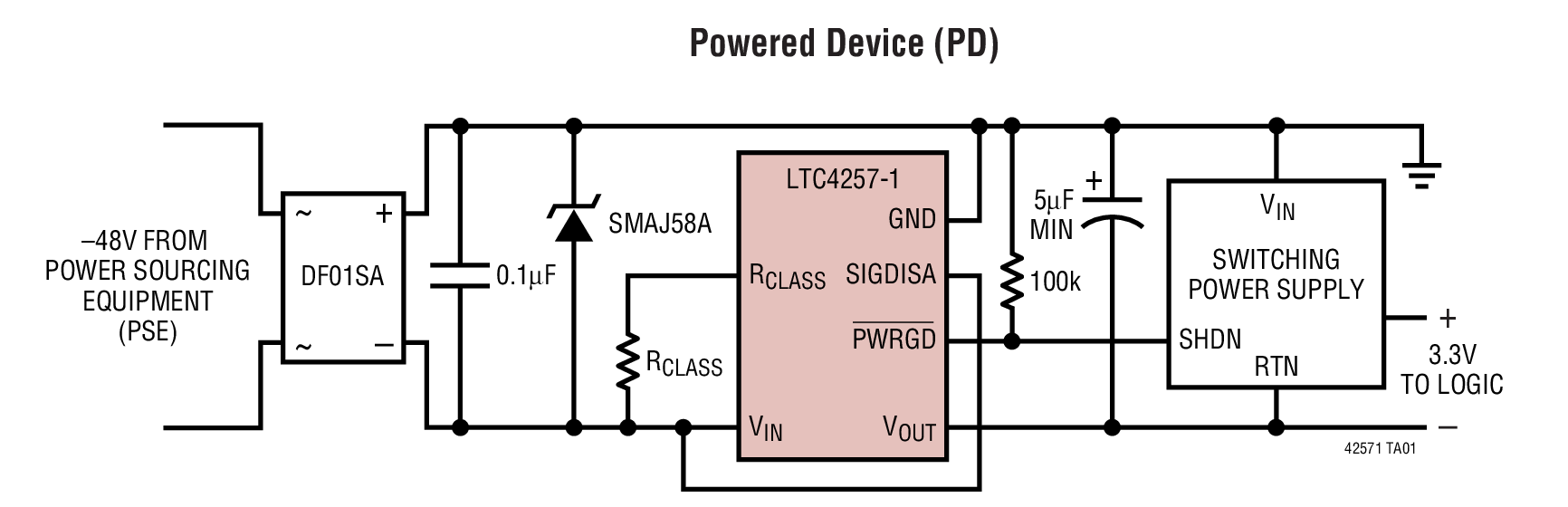

LTC4257-1は、IEEE 802.3af Power over Ethernet(PoE)システムで動作するデバイス向けに、完全なシグネチャおよびパワー・インターフェイス機能を提供します。LTC4257-1は25kのシグネチャ抵抗、分類電流源、入力電流制限、低電圧ロックアウト、熱過負荷保護、シグネチャ・ディスエーブル、パワーグッド信号を1個の8ピン・パッケージに搭載することにより、Powered Device(PD)設計を簡素化します。LTC4257-1は高精度のデュアル・レベル電流制限回路を内蔵しています。このため、大型の負荷コンデンサを充電可能で、最新のIEEE 802.3af仕様と互換性を維持しながら従来のPower over Ethernetシステムとインターフェイス可能です。また、高電圧パワーMOSFETを内蔵することで、ボードスペースとコストを共に削減できます。

LTC4257-1はリニアテクノロジーの様々なDC/DCコンバータ製品と直接インターフェイス可能で、IP電話、無線アクセス・ポイントなどのPD向けにコスト効率の高いパワー・ソリューションを提供します。リニアテクノロジーは、Power Sourcing Equipment(PSE)アプリケーション向けネットワーク・パワー・コントローラも提供しています。

LTC4257-1は8ピンSOパッケージと高さの低い8ピン3mm×3mm DFNパッケージで供給されます。


アプリケーション

  •  IP電話のパワー・マネージメント
  •  無線アクセス・ポイント
  •  テレコム電力制御

製品ライフサイクル icon-recommended 製造中

この製品ファミリーの1つ以上の型番が生産/供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。

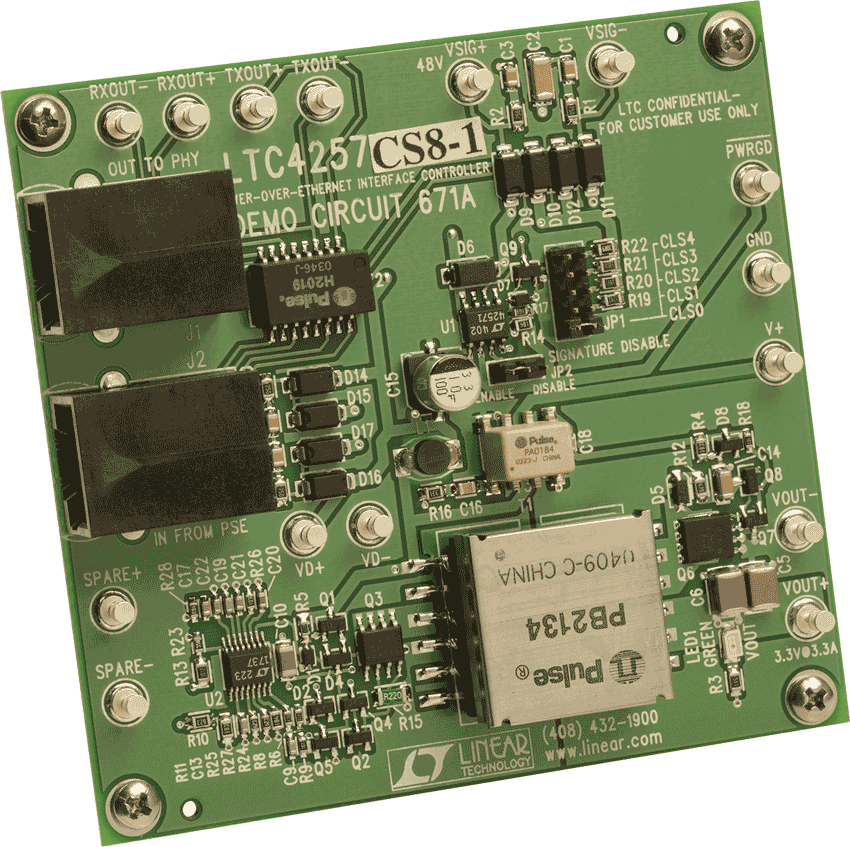

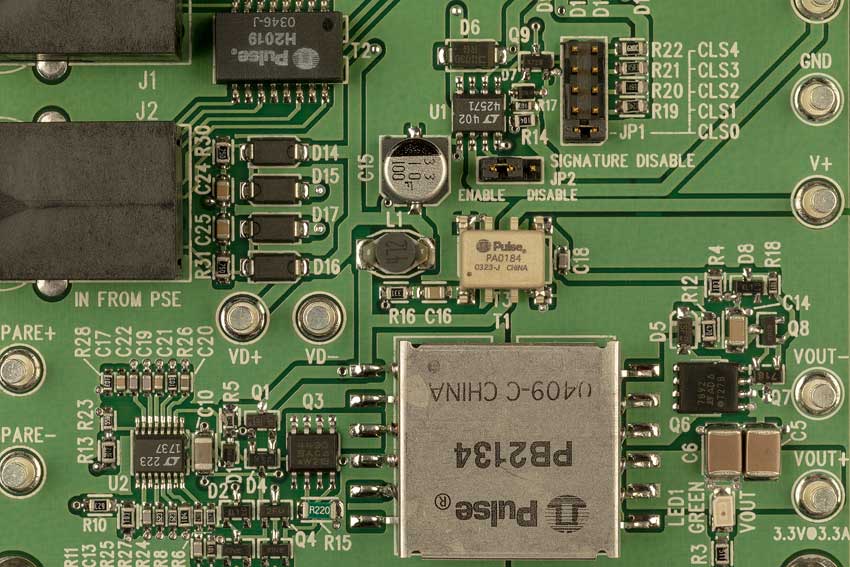

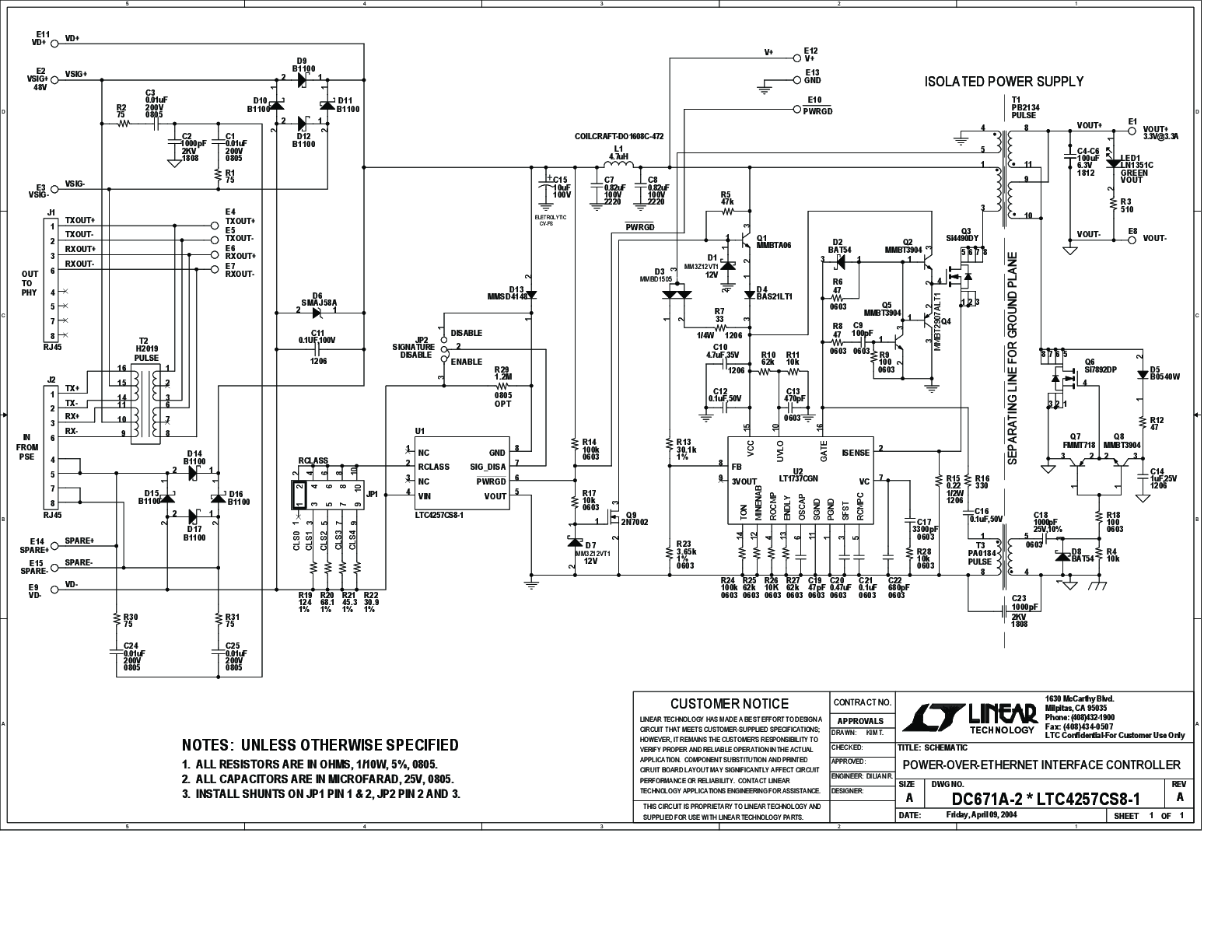

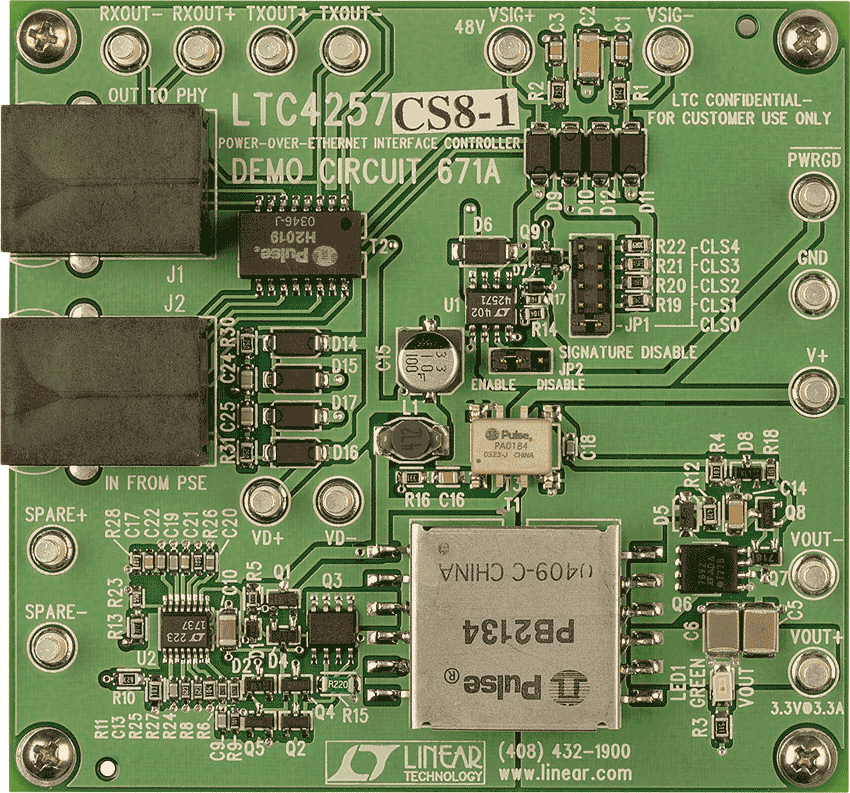

評価キット (1)

ツール

LTspice

LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。



LTspice

下記製品はLTspiceで使用することが出来ます。:

LTC4257
LTC4257-1
