LTC4253A-ADJ

シーケンサ付き-48Vホットスワップ・コントローラ

すべて表示 showmore-icon

: 製造中止 tooltip
: 製造中止 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

特長
  • 電源の入った-48Vのバックプレーンに対しボードを安全に挿抜可能
  • フローティング構成により、高電圧動作が可能
  • ブレーカ・タイマ付、調整可能なアナログ電流制限により、2バッテリ給電に最適
  • 高速応答によってピーク・フォールト電流を制限
  • ±1%のスレッショルド精度で調整可能な低電圧/過電圧保護(LTC4253A)
  • 順番付けされた3つのパワーグッド出力

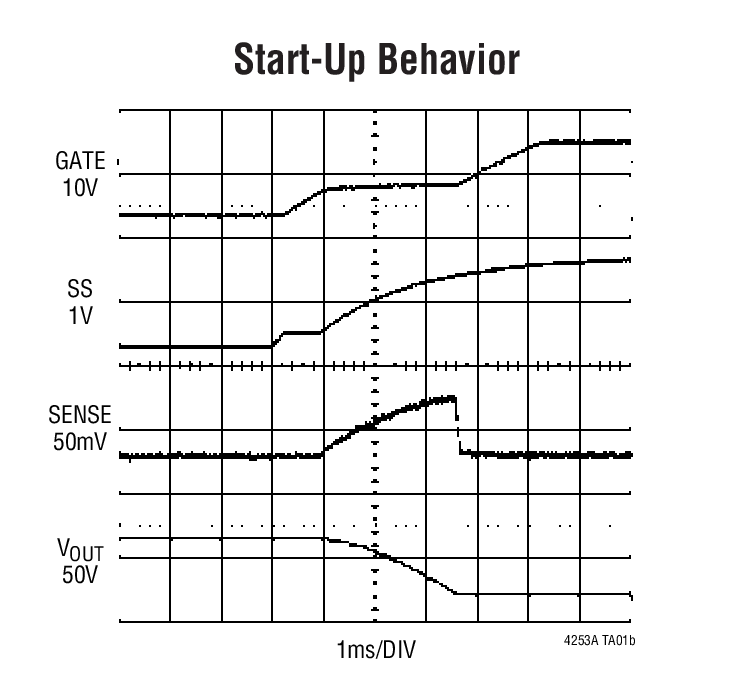

  • 調整可能なソフトスタート電流制限
  • ドレイン電圧によって応答を加速する調整可能なタイマ
  • フォールト後にラッチオフ
  • 16ピンSSOPパッケージで供給
製品概要
show more Icon

LTC4253/LTC4253Aは、電源の入ったバックプレーンに対し、ボードの安全な挿入および引抜きを可能にする負電圧ホットスワップ・コントローラです。出力電流は3段階の電流制限(時限式の回路ブレーカ、アクティブ電流制限、最悪の破滅的なフォールト条件においてピーク電流を制限する高速正帰還パス)によって制御されます。LTC4253/LTC4253Aは回路のフォールト後にラッチオフします。

調整可能な低電圧および過電圧検知器により、入力電源が所要の動作範囲を超えると負荷が切り離されます。LTC4253/LTC4253Aの電源入力はシャント安定化されるので、電源電圧が非常に高い場合でも安全な動作が可能です。多機能タイマは初期起動に遅延を加え、回路ブレーカの応答時間を制御します。過度のMOSFETドレイン電圧を検知することによって回路ブレーカの応答時間を短縮し、MOSFETを安全動作領域(SOA)内に維持することができます。調整可能なソフトスタート回路が、起動時のMOSFET突入電流を制御します。

3つのパワーグッド出力は調整可能なタイマによって順番付けされ、起動時に外付けの電源モジュールをイネーブルし、回路ブレーカのトリップ時にディスエーブルします。 LTC4253Aは±1%という高い低電圧/過電圧スレッショルド精度を特長としています。LTC4253/LTC4253A は16ピンのSSOPパッケージで供給されます。


Notes
LTC4253
LTC4253A Recommend LTC4253B for new designs
LTC4253A-ADJ Recommend LTC4253B for new designs
LTC4253B

アプリケーション

  • -48V配電システム
  • 負電源制御
  • 電話局交換
  • 高可用性サーバ
  • ディスク・アレイ
