製品概要

機能と利点

  • 電源の入った-48Vのバックプレーンに基板を安全に挿入/引抜き可能
  • フローティング構成により、高電圧動作が可能
  • ブレーカ・タイマ付きの調整可能なアナログ電流制限により、2バッテリ給電に最適
  • 高速応答により、ピーク・フォルト電流を制限
  • シーケンス制御される3つのパワーグッド出力
  • 改善された堅牢なシャント・レギュレータ
  • 調整可能なソフトスタート電流制限
  • ドレイン電圧によって応答を加速する調整可能なタイマ
  • フォルト後にラッチオフ

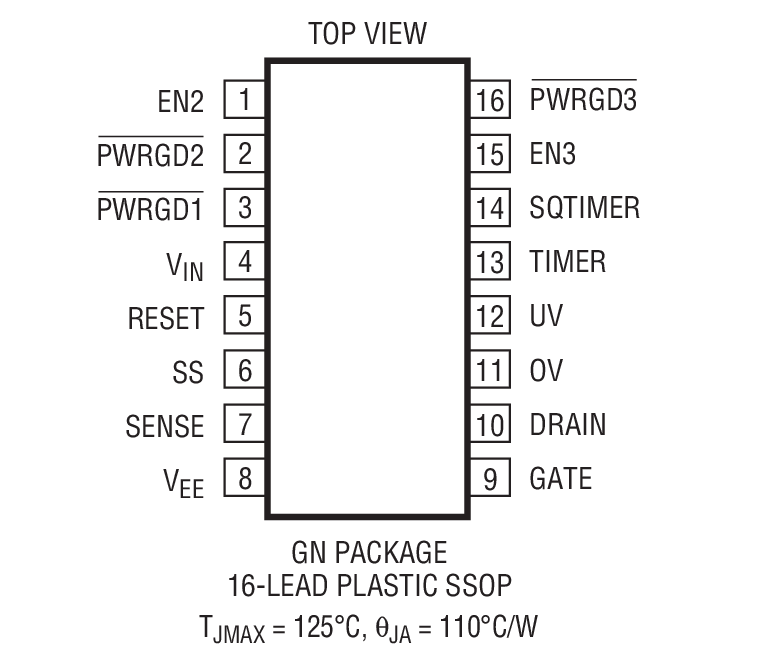

  • 16ピンSSOPパッケージ

製品概要

LTC4253Bは、電源の入ったバックプレーンに対して基板を安全に挿入および引き抜き可能にする負電圧Hot Swap コントローラです。出力電流は電流制限(時限式の回路ブレーカ、アクティブ電流制限、最悪の破滅的なフォルト条件においてピーク電流を制限する高速フィードフォワード経路)によって制御されます。LTC4253Bは回路のフォルト後にラッチオフします。

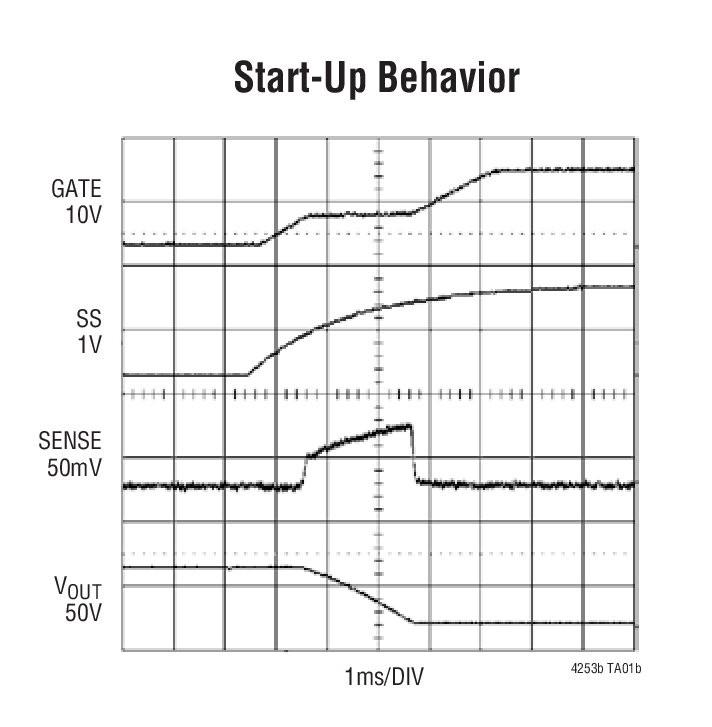

調整可能な低電圧および過電圧検出器により、入力電源が所要の動作範囲を超えると負荷が切り離されます。電源入力はシャント・レギュレータで安定化されるので、電源電圧が非常に高い場合でも安全な動作が可能です。マルチ機能タイマは初期起動に遅延を加え、回路ブレーカの応答時間を制御します。過剰なMOSFETのドレイン電圧を検出することによって回路ブレーカの応答時間を短縮し、 MOSFETを安全動作領域 (SOA)内に維持することができます。調整可能なソフトスタート回路が、起動時のMOSFET突入電流を制御します。

3つのパワーグッド出力は調整可能なタイマと2つのENABLE入力によって順番付けされ、起動時に外付けの電源モジュールをイネーブルし、回路ブレーカのトリップ時にディスエーブルします。LTC4253BはLTC4253のシャント・レギュレータをより堅牢なものに改良しています。

Notes
LTC4253
LTC4253A Recommend LTC4253B for new designs
LTC4253A-ADJ Recommend LTC4253B for new designs
LTC4253B

アプリケーション

  • -48V 配電システム
  • 負電源制御
  • 電話局交換機
  • 高可用性サーバ
  • ディスク・アレイ

製品ライフサイクル icon-recommended 新規設計にお薦めします

発売済みの製品です。データシートには、最終的な仕様と動作条件がすべて記載されています。新規の設計には、これらの製品の使用を推奨します。
