製品概要

機能と利点

  • 電源の入った-48Vのバックプレーンに対しボードを安全に挿抜可能
  • フローティング構成により、高電圧動作が可能
  • ブレーカ・タイマ付き、プログラム可能なアナログ電流制限により、2バッテリ給電に最適
  • 高速応答によってピーク・フォールト電流を制限
  • スレッショルド精度±1%のプログラム可能な低電圧/過電圧保護(LTC4253A)
  • 順番付けされた3つのパワーグッド出力

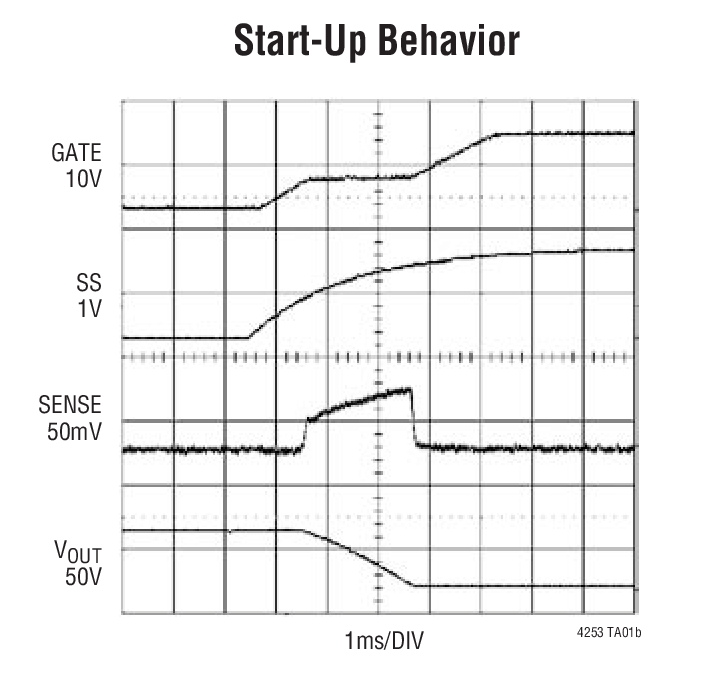

  • プログラム可能なソフトスタート電流制限
  • ドレイン電圧によって応答を加速するプログラム可能なタイマ
  • フォールト後にラッチオフ

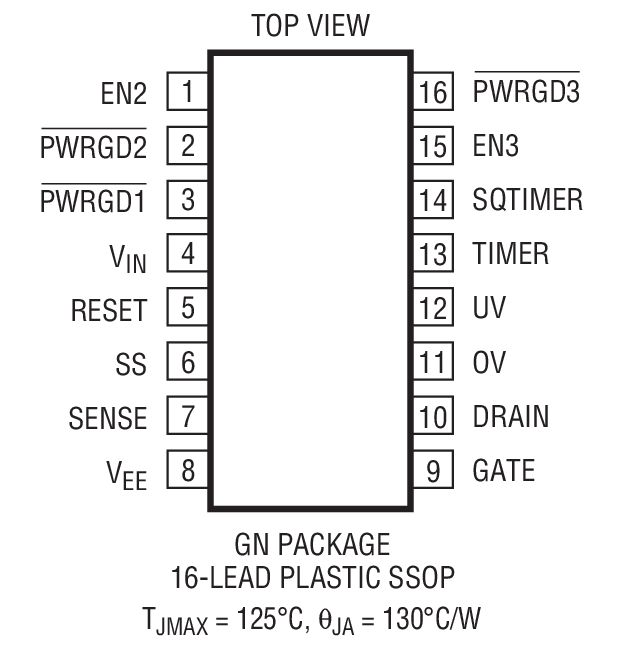

  • 16ピンSSOPパッケージで供給

製品概要

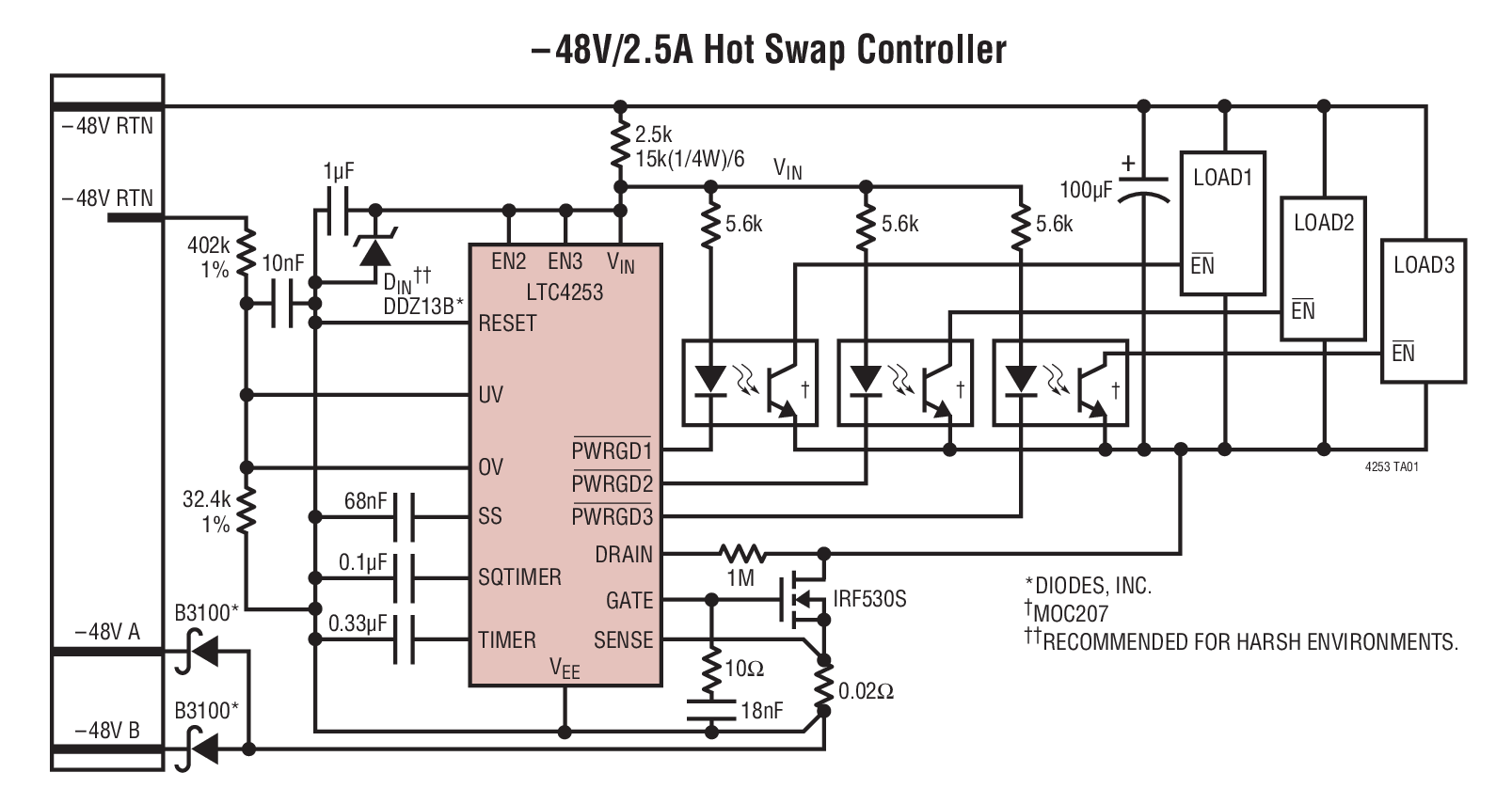

LTC4253/LTC4253Aは、電源の入ったバックプレーンに対し、ボードの安全な挿入および引抜きを可能にする負電圧Hot Swapコントローラです。出力電流は3段階の電流制限(時限式の回路ブレーカ、アクティブ電流制限、最悪の破滅的なフォールト条件においてピーク電流を制限する高速正帰還パス)によって制御されます。LTC4253/LTC4253Aは回路のフォールト後にラッチオフします。

プログラム可能な低電圧および過電圧検知器により、入力電源が所要の動作範囲を超えると負荷が切り離されます。LTC4253/LTC4253Aの電源入力はシャント安定化されるので、電源電圧が非常に高い場合でも安全な動作が可能です。多機能タイマは初期起動に遅延を加え、回路ブレーカの応答時間を制御します。過度のMOSFETドレイン電圧を検知することによって回路ブレーカの応答時間を短縮し、MOSFETを安全動作領域(SOA)内に維持することができます。プログラム可能なソフトスタート回路が、起動時のMOSFET突入電流を制御します。

3つのパワーグッド出力はプログラム可能なタイマと2つのENABLE入力によって順番付けされ、起動時に外付けの電源モジュールをイネーブルし、回路ブレーカのトリップ時にディスエーブルします。LTC4253Aは、±1%という優れた低電圧/過電圧スレッショルド精度を誇ります。LTC4253/LTC4253Aは16ピンのSSOPパッケージで供給されます。

Notes
LTC4253
LTC4253A Recommend LTC4253B for new designs
LTC4253A-ADJ Recommend LTC4253B for new designs
LTC4253B

アプリケーション

  • −48V配電システム
  • 負電源制御
  • 電話局交換
  • 高可用性サーバ
  • ディスク・アレイ
