LTC4225: デュアル理想ダイオードおよびHot Swapコントローラ データシート (Rev. )4/18/2011PDF1M
類似製品
製品概要
機能と利点
- 冗長電源用の電力経路と突入電流の制御
- パワー・ショットキー・ダイオードに代わる低損失デバイス
- 電源の入ったバックプレーンに対して安全にホットスワップ可能
- 動作電圧範囲: 2.9V~18V
- NチャネルMOSFETを制御
- 1µs以内でピーク・フォールト電流を制限
- ターンオンおよび逆ターンオフ時間: 0.5µs
- 回路ブレーカで調整可能な電流制限
- 発振のないスムーズな切り替え
- 電流制限フォールトの遅延を調整可能
- フォールトおよびパワー状態出力
- LTC4225-1: フォールト後のラッチオフ
- LTC4225-2: フォールト後の自動リトライ
- 24ピン4mm × 5mm QFNおよび SSOPパッケージ
製品概要
LTC4225は、直列に接続された外付けNチャネルMOSFETを制御することにより、2つの電源レール用に理想ダイオードとHot Swap™ の機能を提供します。2個の高電力ショットキー・ダイオードと関連のヒートシンクの代わりに、理想ダイオードとして機能するMOSFETを使用することにより、消費電力とボードスペースを節減します。Hot Swap制御 MOSFETにより、突入電流を制限するので、電源の入ったバックプレーンに対しボードを安全に挿入/引抜き可能です。また、素早く機能する電流制限と内蔵の時限回路ブレーカにより、電源出力を短絡フォールトから保護します。
LTC4225はバック・トゥ・バックMOSFETの 順方向電圧降下を制御し、一方の電源から他方の電源へ発振のないスムーズな電流の移行を可能にします。理想ダイオードは素早くオンするので、電源切り替え 時の負荷電圧の垂下を小さくします。入力電源が故障または短絡した場合、高速ターンオフによって逆電流過渡を最小限に抑えます。
LTC4225は個別のオン/オフ制御が可能で、電源のフォールトとパワーグッドの状態を知らせます。LTC4225-1はラッチオフ回路ブレーカを搭載しており、LTC4225-2 はフォールト後に自動リトライを行ないます。
アプリケーション
- 冗長電源
- 電源ホールドアップ
- MicroTCAシステムおよびサーバー
- テレコム・ネットワーク
- 電源プライオリタイザ(優先順位付け)
製品ライフサイクル
製造中
この製品ファミリーの1つ以上の型番が生産/供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。
評価キット (2)
参考資料
-
R536 Reliability Data3/26/2018PDF49 K
-

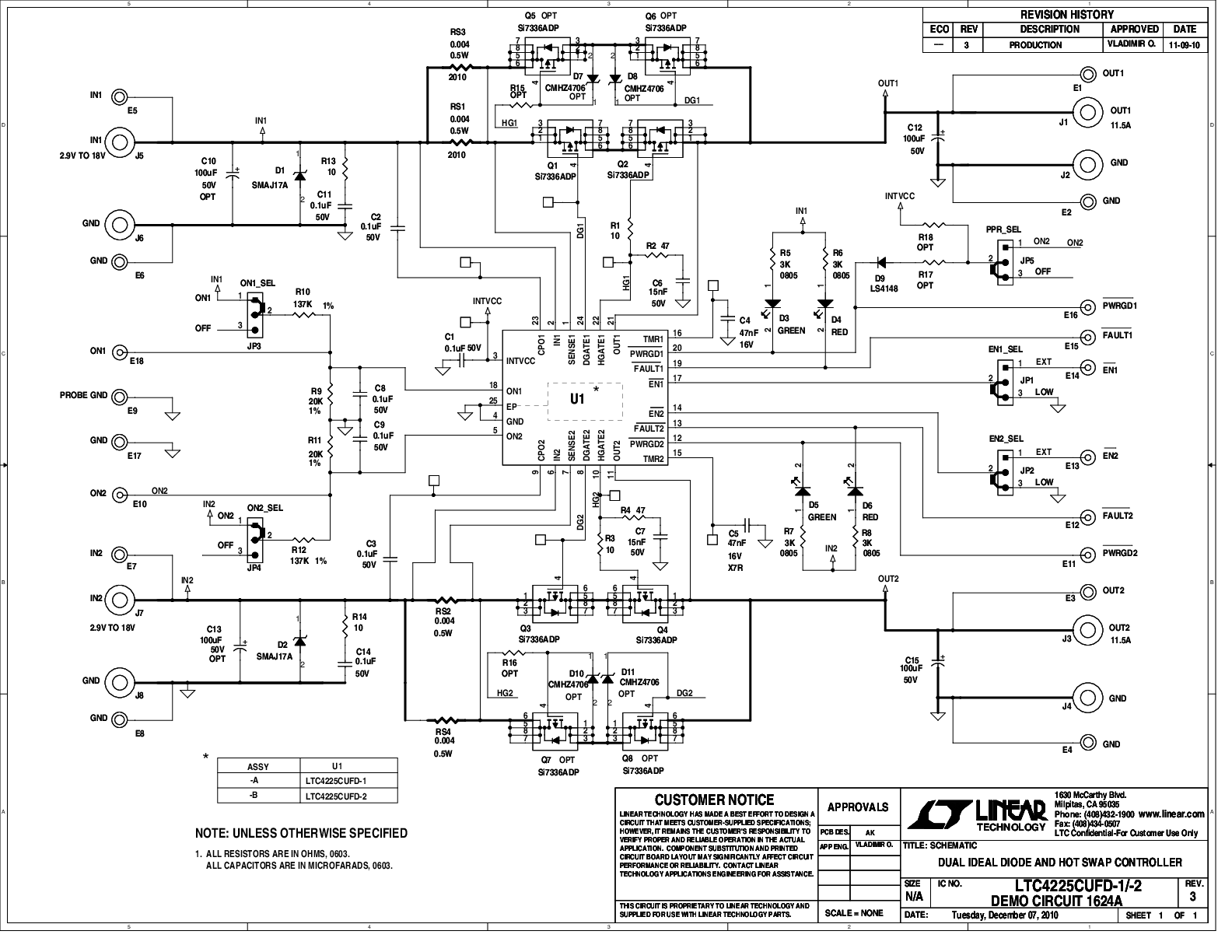

DC1624A - Demo Manual6/13/2011PDF255K
-
