LTC4223

Advanced Mezzanine Card（AMC）向けのデュアル電源Hot Swapコントローラ

すべて表示 showmore-icon

Info : 新規設計に推奨 tooltip
Info : 新規設計に推奨 tooltip
表示中： 製品の詳細
arrow-icon

お探しの製品ではありませんか

viewall 製品セレクション・テーブル
file データシートを表示

PDF

5 29, 2008 ellipse 日本語

LTC4223: Advanced Mezzanine Card（AMC）向けのデュアル電源Hot Swapコントローラ データシート

データシートご利用上の注意
PDFファイルを開く external-link 1.00M
Documentation すべてのドキュメントを表示

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問（FAQ）

ご購入＆ご注文に関するFAQ
製品モデル 16
1Ku当たりの価格 最低価格：$2.36
特長
  • 電源の入ったAMCまたはMicroTCAバックプレーンへの安全な挿入が可能
  • 12Vの主電源と3.3Vの補助電源を制御
  • 1μs以内でピークフォールト電流を制限
  • 回路ブレーカで調整可能な電流制限
  • 0.3ΩAUXスイッチを内蔵
  • ハイサイド電流センス
  • 外付けNチャネルMOSFETのゲートドライブ
  • 過電流保護の応答時間を調整可能
  • 電源電圧パワーアップ・レートを調整可能
  • サーマル・シャットダウン保護
  • LTC4223-1：フォールト後のラッチオフ
  • LTC4223-2：フォールト後の自動リトライ
  • 16ピンSSOPおよび5mm×4mm DFNパッケージ
製品概要
show more Icon

LTC4223は、電源の入ったAMCまたはMicroTCAバックプレーンに対し、ボードの安全な挿入/引抜を可能にする正電圧Hot Swap™コントローラです。このデバイスは、外付けNチャネルMOSFETで12Vの主電源、内部スイッチで3.3Vの補助電源を制御します。12V出力のランプレートは調整可能で、突入電流制限機能を備えています。また、12V出力はすばやく機能する電流制限と5%精度の時限回路ブレーカによって短絡フォールトから保護されています。3.3V出力はソフトスタート機能と過電流保護機能を搭載しています。

LTC4223は12V電源の電流モニタ出力を備え、両方の電源のフォールトとパワーグッド状態を知らせます。また、カードが挿入されていることを検出し、12V電源出力と補助の3.3V電源出力を個別に制御できます。LTC4223-1はラッチオフ回路ブレーカを装備し、LTC4223-2はフォールト後に自動リトライを行います。


アプリケーション

  • Advanced Mezzanine Card、MicroTCAシステム
  • ワークステーションおよびサーバI/O
  • テレコム・ネットワーク
Show More Arrow image
file データシートを表示
Documentation すべてのドキュメントを表示

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問（FAQ）

ご購入＆ご注文に関するFAQ
製品モデル 16
1Ku当たりの価格 最低価格：$2.36
modal bookmark icon

{{modalTitle}}

modal close icon

{{modalDescription}}

{{dropdownTitle}}

input down arrow
  • {{defaultSelectedText}}
    • {{#each projectNames}}
  • {{name}}
    • {{/each}} {{#if newProjectText}}
  • plus icon {{newProjectText}}
    • {{/if}}
{{#if toggleButtonDescription}}
{{toggleButtonDescription}}
{{/if}} {{#if newProjectTitle}}

{{newProjectTitle}}

{{projectNameErrorText}}

{{/if}}

LTC4223

資料

8
overlayclose

Filters

1つが該当

mobileoverlaydownarrow
  • すべて
    TickIcon
  • デザイン・ノート
  • データシート
  • ユーザ・ガイド
  • 信頼性データ
  • すべて
    TickIcon
  • English
  • 中国語
  • 日本語
resetfilter

絞り込みを解除

データシート

2

PDF Vector

PDF

更新 08/21/2007
English

LTC4223: Dual Supply Hot Swap Controller for Advanced Mezzanine Card Data Sheet

PDFファイルを開く

redirect
290.00K
download

PDFをダウンロード

PDF Vector

PDF

更新 05/29/2008
日本語

LTC4223: Advanced Mezzanine Card（AMC）向けのデュアル電源Hot Swapコントローラ データシート

PDFファイルを開く

redirect
1.00M
download

PDFをダウンロード

デザイン・ノート

4

PDF Vector

PDF

更新 03/17/2008
English
DN437 - Hot Swap Solution Meets AMC and MicroTCA Standards redirect icon

100.00K

download

PDFをダウンロード

PDF Vector

PDF

更新 07/21/2008
中国語
DN437 - 热插拔解决方案符合 AMC 和 MicroTCA 标准 redirect icon

881.00K

download

PDFをダウンロード

PDF Vector

PDF

更新 04/25/2008
日本語
DN437 - AMCとMicroTCAの標準規格を満たすHot Swapソリューション redirect icon

635.00K

download

PDFをダウンロード

PDF Vector

HTML

更新 11/09/2022
English
Design Note 437: Hot Swap Solution Meets AMC and MicroTCA Standards redirect icon

ユーザ・ガイド

1

PDF Vector

PDF

更新 09/24/2009
English
DC1162A - Demo Manual redirect icon

412.00K

download

PDFをダウンロード

信頼性データ

1

PDF Vector

PDF

更新 03/26/2018
English
R536 Reliability Data redirect icon

49.04 K

download

PDFをダウンロード

この基準に合致する結果はありません。フィルタをリセットするか別の用語を検索してください

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

技術資料 6
show more Icon

データシート 2

LTC4223: Dual Supply Hot Swap Controller for Advanced Mezzanine Card Data Sheet
LTC4223: Advanced Mezzanine Card（AMC）向けのデュアル電源Hot Swapコントローラ データシート

信頼性データ 1

R536 Reliability Data

ユーザ・ガイド 1

DC1162A - Demo Manual

デザイン・ノート 2

DN437 - AMCとMicroTCAの標準規格を満たすHot Swapソリューション
Design Note 437: Hot Swap Solution Meets AMC and MicroTCA Standards
アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン／パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
LTC4223CDHD-1#PBF 16-Lead DFN (5mm x 4mm w/ EP) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LTC4223CDHD-1#TRPBF 16-Lead DFN (5mm x 4mm w/ EP) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LTC4223CDHD-2#PBF 16-Lead DFN (5mm x 4mm w/ EP) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LTC4223CDHD-2#TRPBF 16-Lead DFN (5mm x 4mm w/ EP) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LTC4223CGN-1#PBF 16-Lead SSOP (Narrow 0.15 Inch) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LTC4223CGN-1#TRPBF 16-Lead SSOP (Narrow 0.15 Inch) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LTC4223CGN-2#PBF 16-Lead SSOP (Narrow 0.15 Inch) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LTC4223CGN-2#TRPBF 16-Lead SSOP (Narrow 0.15 Inch) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LTC4223IDHD-1#PBF 16-Lead DFN (5mm x 4mm w/ EP) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LTC4223IDHD-1#TRPBF 16-Lead DFN (5mm x 4mm w/ EP) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LTC4223IDHD-2#PBF 16-Lead DFN (5mm x 4mm w/ EP) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LTC4223IDHD-2#TRPBF 16-Lead DFN (5mm x 4mm w/ EP) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LTC4223IGN-1#PBF 16-Lead SSOP (Narrow 0.15 Inch) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LTC4223IGN-1#TRPBF 16-Lead SSOP (Narrow 0.15 Inch) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LTC4223IGN-2#PBF 16-Lead SSOP (Narrow 0.15 Inch) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LTC4223IGN-2#TRPBF 16-Lead SSOP (Narrow 0.15 Inch) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

10 11, 2022

- 22_0235

Epoxy Change from Henkel 8290 to 8290A for GN Package

LTC4223CGN-1#PBF

製造中

LTC4223CGN-1#TRPBF

製造中

LTC4223CGN-2#PBF

製造中

LTC4223CGN-2#TRPBF

製造中

LTC4223IGN-1#PBF

製造中

LTC4223IGN-1#TRPBF

製造中

LTC4223IGN-2#PBF

製造中

LTC4223IGN-2#TRPBF

製造中

pdf

PCN22_0235_Form

external-icon

xls

Material_Report

Download

pdf

Qualification Results Summary

external-icon

xlsm

Delta Qualification Matrix

Download

4 6, 2022

- 22_0066

Laser Top Mark for 16QSOP Assembled in ADPG [PNG]

LTC4223CGN-1#PBF

製造中

LTC4223CGN-1#TRPBF

製造中

LTC4223CGN-2#PBF

製造中

LTC4223CGN-2#TRPBF

製造中

LTC4223IGN-1#PBF

製造中

LTC4223IGN-1#TRPBF

製造中

LTC4223IGN-2#PBF

製造中

LTC4223IGN-2#TRPBF

製造中

pdf

PCN22_0066_Form

external-icon

xls

Material_Report

Download

xlsm

Delta Qualification Matrix

Download

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

10 11, 2022

- 22_0235

arrow down

Epoxy Change from Henkel 8290 to 8290A for GN Package

LTC4223CGN-1#PBF

製造中

LTC4223CGN-1#TRPBF

製造中

LTC4223CGN-2#PBF

製造中

LTC4223CGN-2#TRPBF

製造中

LTC4223IGN-1#PBF

製造中

LTC4223IGN-1#TRPBF

製造中

LTC4223IGN-2#PBF

製造中

LTC4223IGN-2#TRPBF

製造中

pdf

PCN22_0235_Form

external-icon

xls

Material_Report

Download

pdf

Qualification Results Summary

external-icon

xlsm

Delta Qualification Matrix

Download
4 6, 2022

- 22_0066

arrow down

Laser Top Mark for 16QSOP Assembled in ADPG [PNG]

LTC4223CGN-1#PBF

製造中

LTC4223CGN-1#TRPBF

製造中

LTC4223CGN-2#PBF

製造中

LTC4223CGN-2#TRPBF

製造中

LTC4223IGN-1#PBF

製造中

LTC4223IGN-1#TRPBF

製造中

LTC4223IGN-2#PBF

製造中

LTC4223IGN-2#TRPBF

製造中

pdf

PCN22_0066_Form

external-icon

xls

Material_Report

Download

xlsm

Delta Qualification Matrix

Download

ソフトウェアおよび製品のエコシステム

評価用キット 2

reference details image

DC1162A-B

LTC4223-2 | Dual Supply Hot Swap Controller for AMC (Automatic Retry After Fault )

reference details image

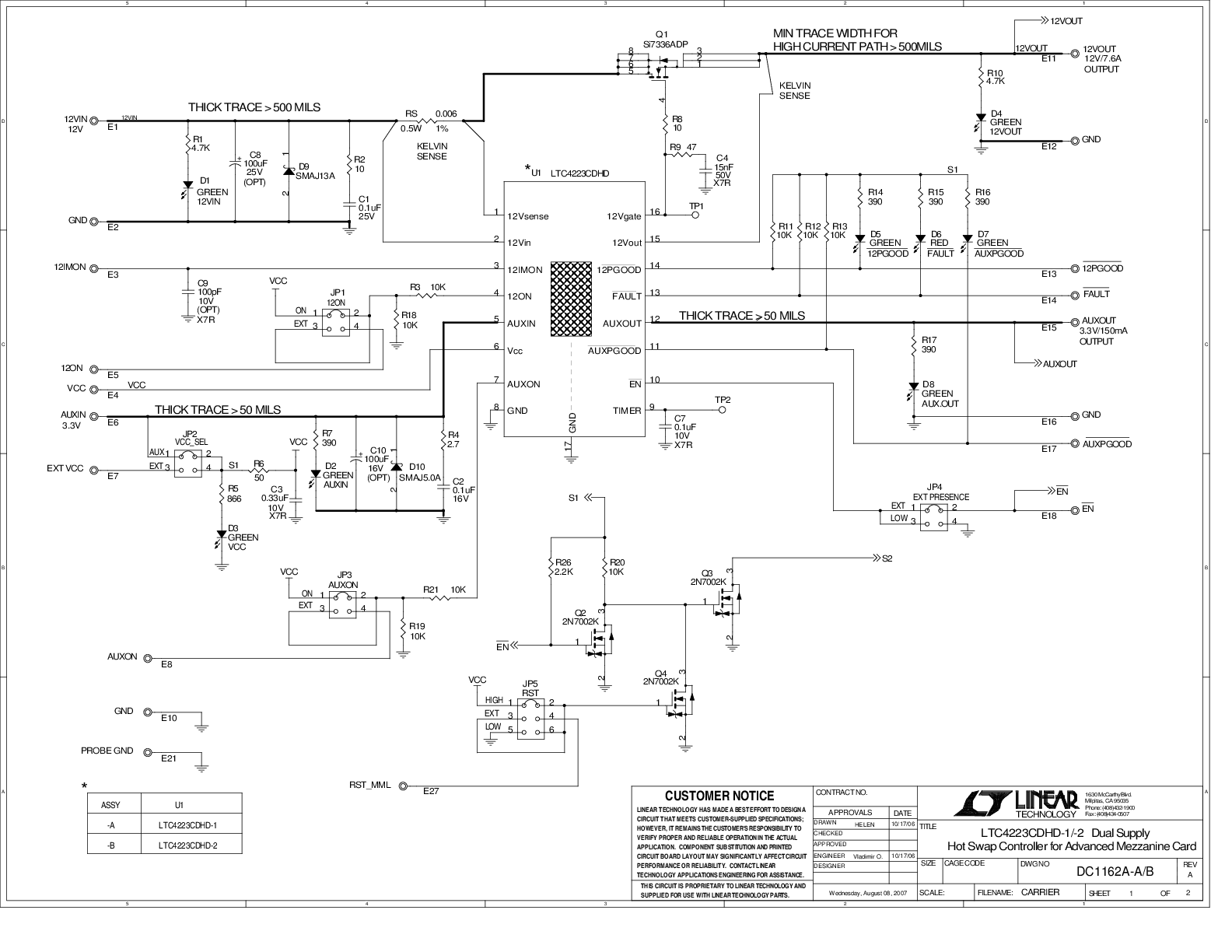

DC1162A-A
