LTC4123: 補聴器向け低消費電力ワイヤレス・チャージャ データシート (Rev. )9/20/2016PDF1M
類似製品
製品概要
機能と利点
- 全機能完備の低消費電力ワイヤレスNiMHチャージャ
- 低い最小入力電圧:2.2V
- ソリューション全体の体積が小さい
- 1.5V、25mAの1セルNiMHリニア・チャージャ
- 温度補償された充電電圧
- 過電圧制限機能を備えた整流器を内蔵
- 亜鉛空気電池の検出
- 逆極性保護
- 熱特性が改善された6ピン(2mm×2mm)DFNパッケージ
製品概要
LTC4123は、低消費電力のワイヤレス・レシーバおよびNiMHバッテリ用の定電流/定電圧リニア・チャージャです。外付けのプログラミング抵抗により、最大25mAの充電電流が設定されます。温度補償された充電電圧機能により、NiMHバッテリが保護され、過充電を防止できます。
LTC4123を使用したワイヤレス充電により、製品を筐体内に密閉した状態で充電することが可能になり、スペースに制約のある環境でかさばるコネクタをなくすことができます。また、LTC4123は、可動装置や回転装置で使用されるNiMHバッテリを充電することもできます。
LTC4123は、亜鉛空気電池ならびに逆極性で挿入されたバッテリの充電を防止します。LTC4123は、温度が高すぎるか低すぎると充電を中断します。内蔵のタイマにより、時間に基づいて充電を終了することができます。
LTC4123は2mm×2mm DFNパッケージで外付け部品点数が少ないので、補聴器アプリケーションまたは小型ソリューション・サイズが必須のその他の低消費電力携帯機器に最適です。
アプリケーション
- 補聴器
- スマート・カード
- フィットネス機器
- 可動装置あるいは回転装置
製品カテゴリ
マーケット&テクノロジー
製品ライフサイクル
新規設計にお薦めします
発売済みの製品です。データシートには、最終的な仕様と動作条件がすべて記載されています。新規の設計には、これらの製品の使用を推奨します。

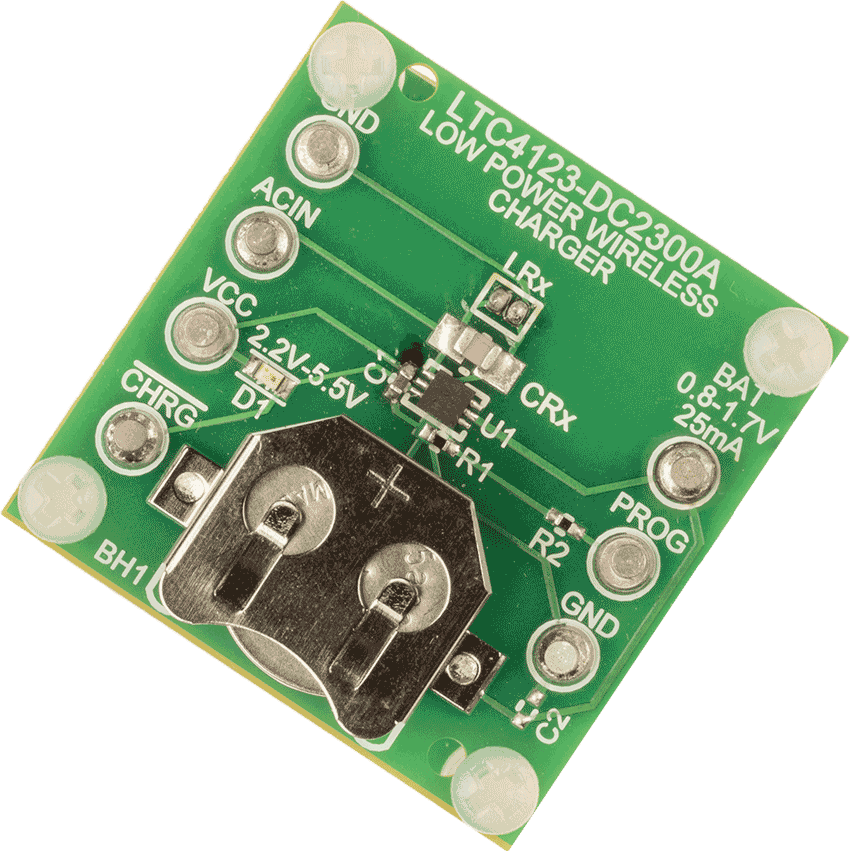

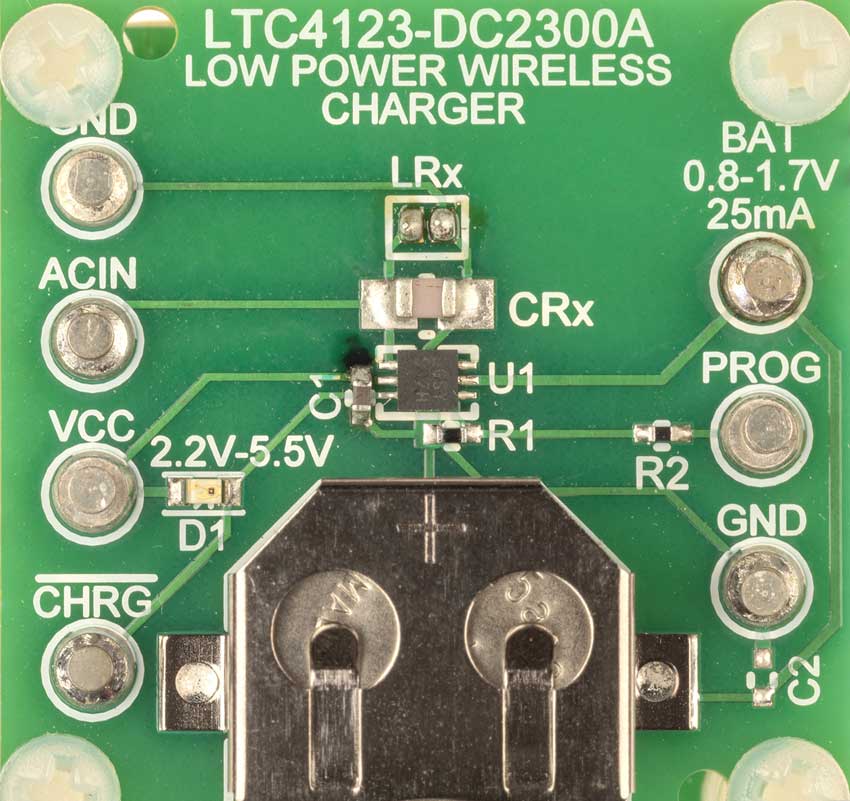

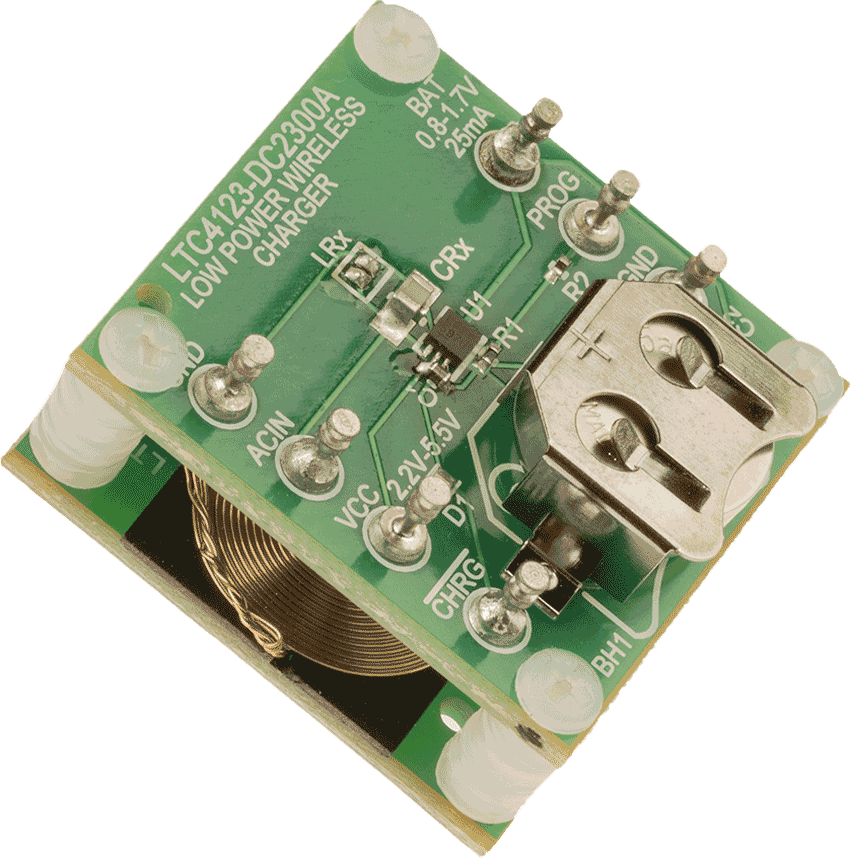

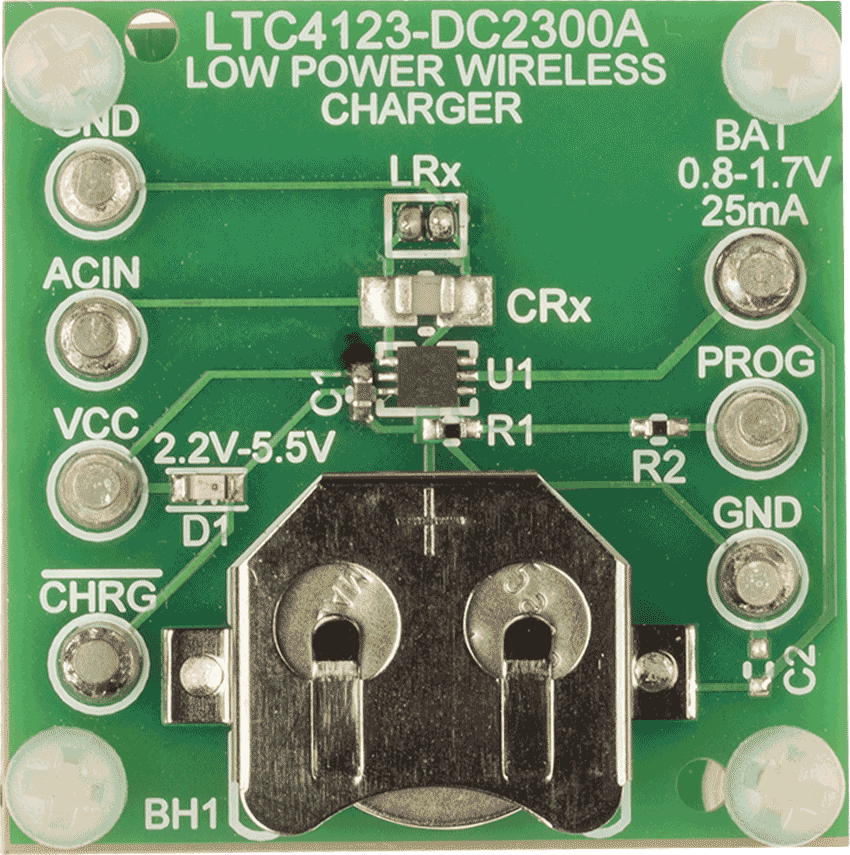

評価キット (1)
参考資料
-
R577 Reliability Data3/23/2018PDF152 K
-

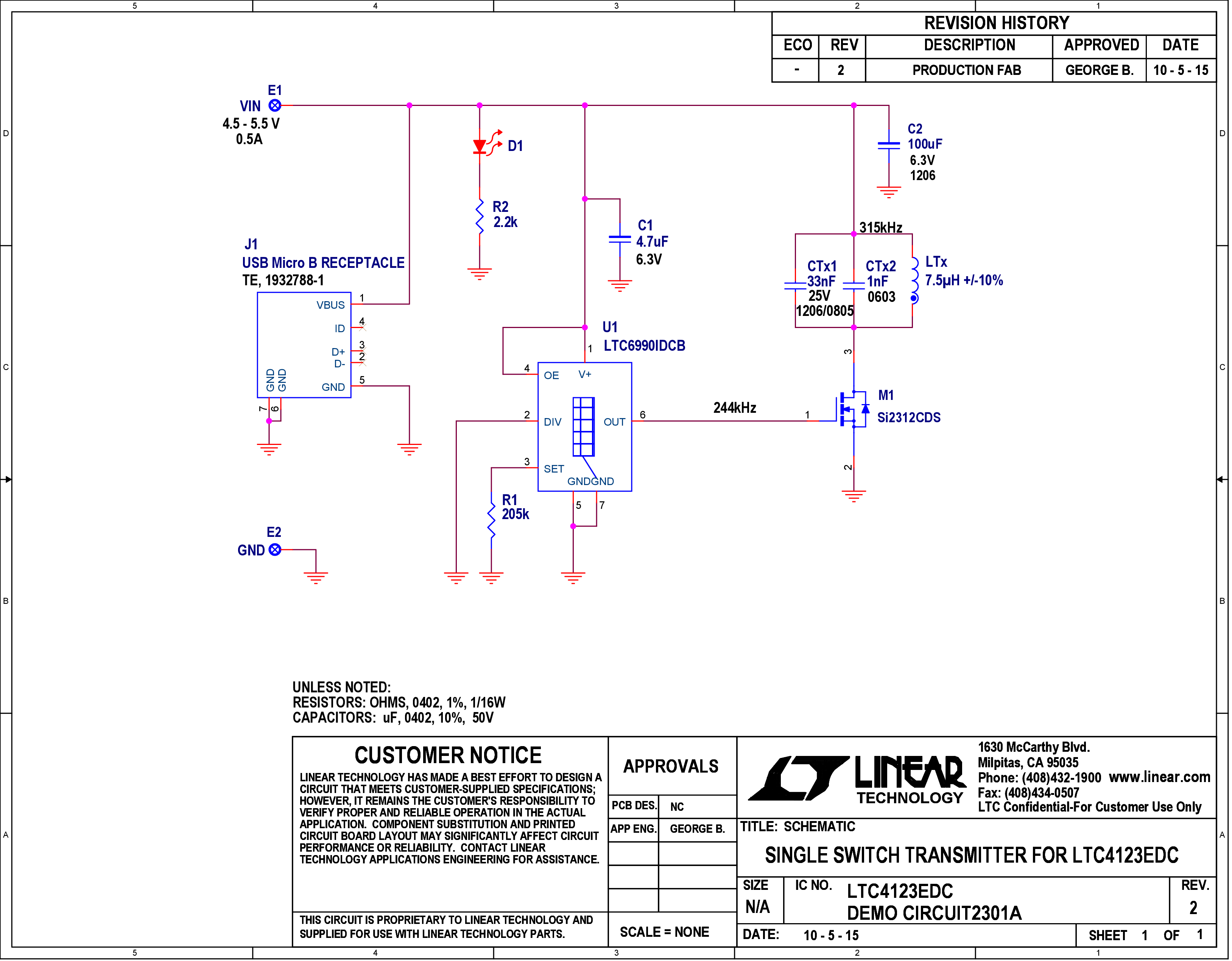

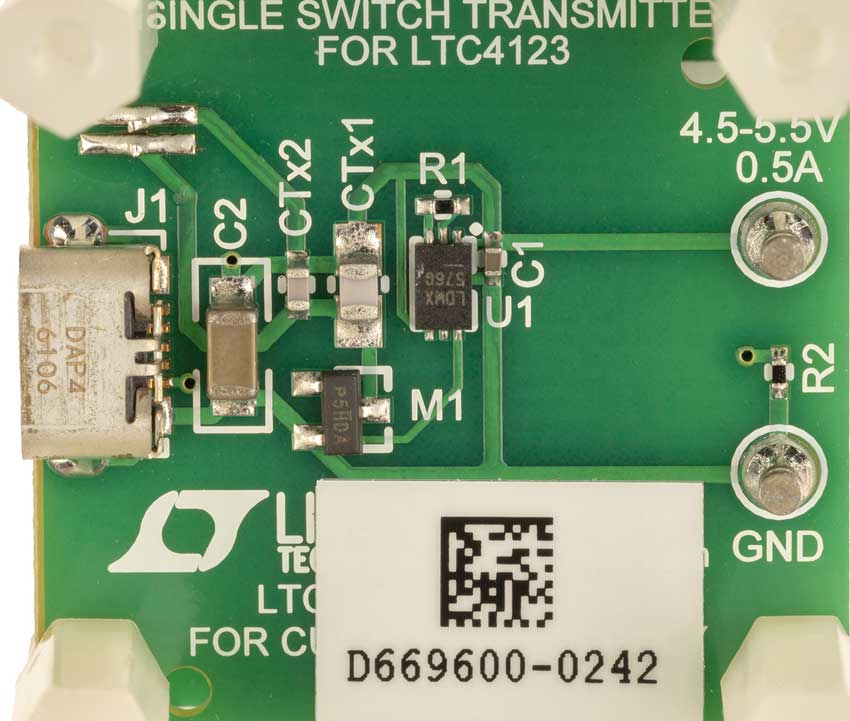

DC2302A - Demo Manual3/16/2016PDF840K
-
Wireless Power Transfer ICs9/29/2016PDF1M
-
ワイヤレス給電だけで駆動するアプリケーションの実現2/1/2019
ツールおよびシミュレーション
LTspice
LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。

下記製品はLTspiceで使用することが出来ます。:
設計リソース
アナログ・デバイセズでは、最高レベルの品質と信頼性を備えた製品を提供することに最大の力を常に注いでいます。これを実現するため、製品およびプロセスの設計のあらゆる観点で品質と信頼性のチェックを行っています。そして、それは、製造工程においても同様です。アナログ・デバイセズは常に、出荷製品の「ゼロ・ディフェクト」を目指しています。詳細についてはアナログ・デバイセズの品質および信頼性プログラム/認定証をご覧ください。
製品番号 | 材料宣誓書(MD) | 信頼性データ | ピン/パッケージ図 | CADシンボル、フットプリント & 3Dモデル |
---|---|---|---|---|
LTC4123EDC#TRMPBF | 材料宣誓書(MD) | 信頼性データ | 6-Lead DFN (2mm x 2mm w/ EP) | |
LTC4123EDC#TRPBF | 材料宣誓書(MD) | 信頼性データ | 6-Lead DFN (2mm x 2mm w/ EP) | |
ウェハ・ファブリケーション・データ | R577 Reliability Data |
