LTC6990

TimerBlox: 電圧制御シリコン発振器

すべて表示 showmore-icon

Info: : 製造中 tooltip
Info: : 製造中 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 18
1Ku当たりの価格 最低価格:$1.97
特長

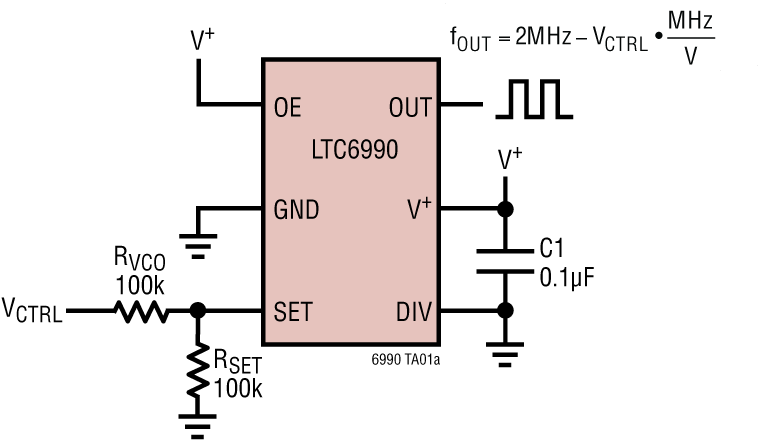

  • 固定周波数または電圧制御動作
    – 固定:1本の抵抗を使用して最大で1.5%未満の誤差で周波数を設定
    – VCO:2本の抵抗を使用してVCOの中心周波数とチューニング範囲を設定
  • 周波数範囲: 488Hz~2MHz
  • 2.25V~5.5Vの単一電源動作
  • 電源電流:100kHz で72μA
  • 起動時間:500μs
  • VCO の帯域幅: 1MHzで 300kHz超
  • 20mAをソース/シンクするCMOSロジック出力
  • 50% デューティサイクルの矩形波出力
  • 出力イネーブル(ディスエーブル時に“L”または“Hi-Z”を選択可能)
  • –55°C~125°Cの動作温度範囲

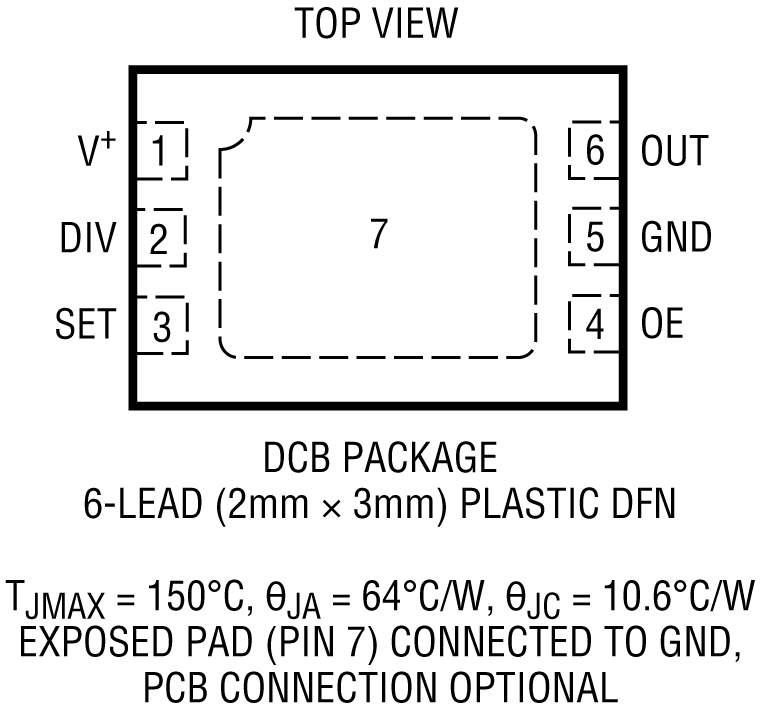

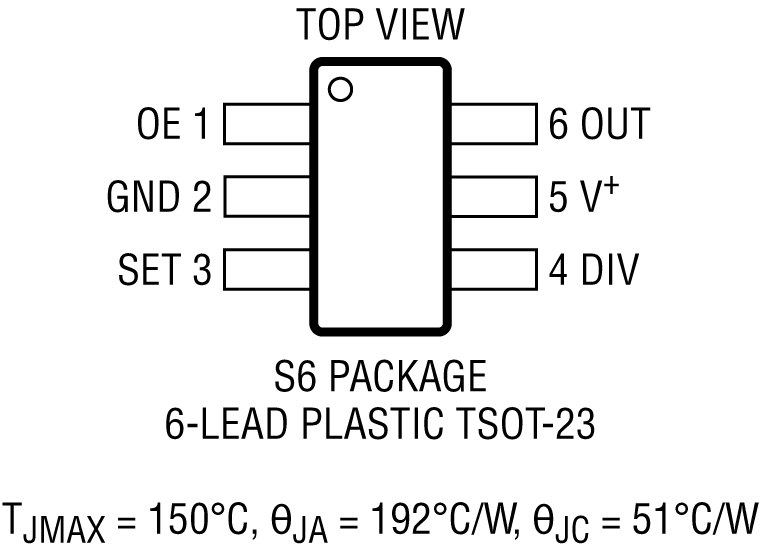

  • 高さの低い (1mm) SOT-23 (ThinSOT) および2mm × 3mm DFN パッケージ
製品概要
show more Icon

LTC®6990は、488Hz~2MHzの範囲で周波数を設定可能な高精度シリコン発振器です。このデバイスは、固定周波数発振器または電圧制御発振器(VCO)として使用できます。LTC6990は TimerBlox® 汎用シリコン・タイミング・デバイス・ファミリの製品です。


1本の抵抗(RSET)により、内部のマスター発振器の周波数が設定されます。出力周波数は、このマスター発振器と、1から128までの8つの設定値にプログラム可能な内部分周器(NDIV)によって決まります。



Applications
  • 低コストのプログラム可能な高精度発振器
  • 電圧制御発振器
  • 高振動、高加速環境
  • 固定型の水晶またはセラミック発振器の置き換え
  • バッテリ駆動の携帯機器

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 18
1Ku当たりの価格 最低価格:$1.97

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

ビデオ

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
LTC6990CDCB#TRMPBF
  • HTML
  • HTML
LTC6990CDCB#TRPBF
  • HTML
  • HTML
LTC6990CS6#TRMPBF
  • HTML
  • HTML
LTC6990CS6#TRPBF
  • HTML
  • HTML
LTC6990HDCB#TRMPBF
  • HTML
  • HTML
LTC6990HDCB#TRPBF
  • HTML
  • HTML
LTC6990HS6#TRMPBF
  • HTML
  • HTML
LTC6990HS6#TRPBF
  • HTML
  • HTML
LTC6990HS6#WTRMPBF
  • HTML
  • HTML
LTC6990HS6#WTRPBF
  • HTML
  • HTML
LTC6990IDCB#TRMPBF
  • HTML
  • HTML
LTC6990IDCB#TRPBF
  • HTML
  • HTML
LTC6990IS6#TRMPBF
  • HTML
  • HTML
LTC6990IS6#TRPBF
  • HTML
  • HTML
LTC6990IS6#WTRMPBF
  • HTML
  • HTML
LTC6990IS6#WTRPBF
  • HTML
  • HTML
LTC6990MPS6#TRMPBF
  • HTML
  • HTML
LTC6990MPS6#TRPBF
  • HTML
  • HTML

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

6 30, 2020

- 20_0244

Notification of Wafer Fab Location Change for 0.6µm CMOS Process Devices from ADI Milpitas (Hillview) to Vanguard Int. (Taiwan)

LTC6990CDCB#TRMPBF

製造中

LTC6990CDCB#TRPBF

製造中

LTC6990CS6#TRMPBF

製造中

LTC6990CS6#TRPBF

製造中

LTC6990HDCB#TRMPBF

製造中

LTC6990HDCB#TRPBF

製造中

LTC6990HS6#TRMPBF

製造中

LTC6990HS6#TRPBF

製造中

LTC6990HS6#WTRMPBF

製造中

LTC6990HS6#WTRPBF

LTC6990IDCB#TRMPBF

製造中

LTC6990IDCB#TRPBF

製造中

LTC6990IS6#TRMPBF

製造中

LTC6990IS6#TRPBF

製造中

LTC6990IS6#WTRMPBF

LTC6990IS6#WTRPBF

LTC6990MPS6#TRMPBF

製造中

LTC6990MPS6#TRPBF

製造中

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

6 30, 2020

- 20_0244

arrow down

Notification of Wafer Fab Location Change for 0.6µm CMOS Process Devices from ADI Milpitas (Hillview) to Vanguard Int. (Taiwan)

LTC6990CDCB#TRMPBF

製造中

LTC6990CDCB#TRPBF

製造中

LTC6990CS6#TRMPBF

製造中

LTC6990CS6#TRPBF

製造中

LTC6990HDCB#TRMPBF

製造中

LTC6990HDCB#TRPBF

製造中

LTC6990HS6#TRMPBF

製造中

LTC6990HS6#TRPBF

製造中

LTC6990HS6#WTRMPBF

製造中

LTC6990HS6#WTRPBF

LTC6990IDCB#TRMPBF

製造中

LTC6990IDCB#TRPBF

製造中

LTC6990IS6#TRMPBF

製造中

LTC6990IS6#TRPBF

製造中

LTC6990IS6#WTRMPBF

LTC6990IS6#WTRPBF

LTC6990MPS6#TRMPBF

製造中

LTC6990MPS6#TRPBF

製造中

ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

評価用キット

評価用キット 3

reference details image

DC2769A-B

LTC6990/LTC4124デモ用ボード | 25mAワイヤレス・リチウムイオン充電器デモキット

zoom

DC2769A-B

LTC6990/LTC4124デモ用ボード | 25mAワイヤレス・リチウムイオン充電器デモキット

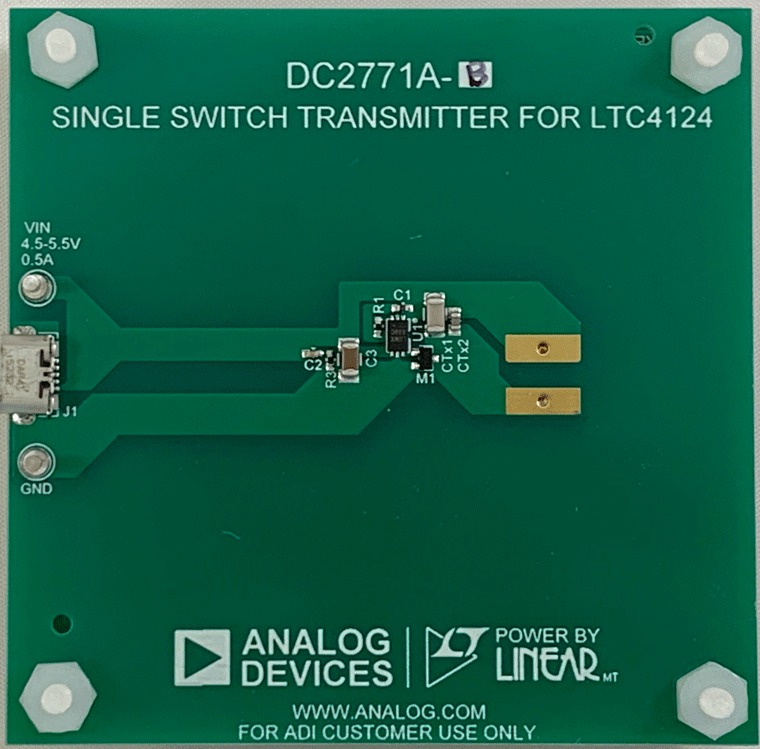

LTC6990/LTC4124デモ用ボード | 25mAワイヤレス・リチウムイオン充電器デモキット

製品の詳細

DC2769A-B-KITは、LTC6990を搭載したDC2771A-Bトランスミッタ・ボード、およびLTC4124を搭載したDC2775A-Bのキットです。DC2775A-Bレシーバーは、送電コイルと受電コイルの間隔が2mm~5mmのエア・ギャップで、シングル・リチウムイオン・バッテリを最大25mAで充電できます。
reference details image

DC2769A-A

LTC6990/LTC4124デモ用ボード | 10mAワイヤレス・リチウムイオン充電器デモキット

zoom

DC2769A-A

LTC6990/LTC4124デモ用ボード | 10mAワイヤレス・リチウムイオン充電器デモキット

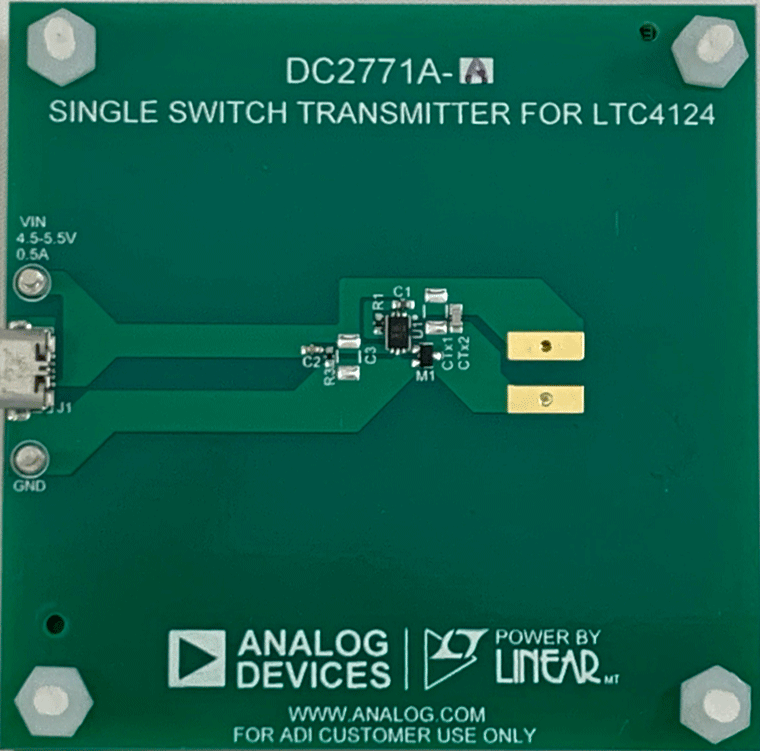

LTC6990/LTC4124デモ用ボード | 10mAワイヤレス・リチウムイオン充電器デモキット

製品の詳細

DC2769A-A-KITは、LTC6990を搭載したDC2771A-Aトランスミッタ・ボード、LTC4124を搭載したDC2775A-A、およびLTC4124を搭載したDC2774Aアプリケーション・サイズのレシーバー・ボードのキットです。DC2775A-Aレシーバーは、送電コイルと受電コイルの間隔が0.5mmのエア・ギャップで、シングル・リチウムイオン・バッテリを最大10mAで充電できます。
reference details image

DC1562B-A

LTC6990デモ用ボード | 1kHz~10kHz VCO

zoom

DC1562B-A

LTC6990デモ用ボード | 1kHz~10kHz VCO

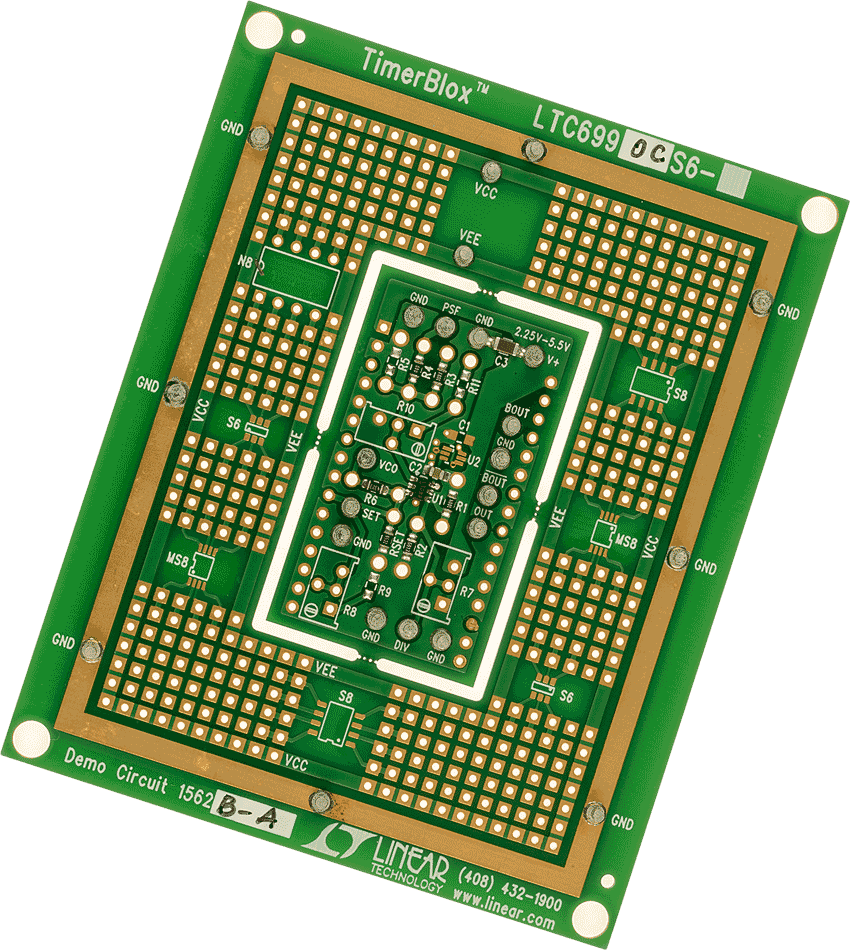

LTC6990デモ用ボード | 1kHz~10kHz VCO
