LTC4121

新規設計に推奨

40V、400mA同期整流式降圧バッテリ・チャージャ

データシート
製品セレクション・テーブル
利用上の注意

本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.J）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
Viewing:

製品情報

  • 広い入力電圧範囲：4.4V～40V
  • 調整可能なフロート電圧（3.5V～18V）：LTC4121
  • 温度補償された入力電圧レギュレーションにより、最大電力点追従制御（MPPT）に対応
  • 4.2Vの固定フロート電圧オプション：LTC4121-4.2
  • 高効率：最大95%
  • 充電電流を50mA～400mAの範囲でプログラム可能
  • 帰還電圧の精度：±1%
  • 高精度（5%）のプログラム可能な充電電流
  • 熱特性が改善された高さの低い（0.75mm）16ピン（3mm × 3mm）QFNパッケージ

LTC4121は、400mA定電流/定電圧（CC/CV）の同期整流式降圧バッテリ・チャージャです。CC/CV動作に加えて、LTC4121は、その入力電圧をプログラム可能な一定の割合の入力開放電圧に制御します。この技術により、太陽電池パネルなどの高インピーダンス入力電源を使用した最大電力動作が可能になります。

外付け抵抗により、最大400mAの充電電流をプログラムできます。LTC4121-4.2はリチウムイオン/ポリマー・バッテリの充電に適している上に、LTC4121のフロート電圧をプログラム可能なので、数種類のバッテリ組成に適しています。

LTC4121およびLTC4121-4.2は、高精度のRUNピンしきい値、低電圧のバッテリ・プリコンディショニングと不良バッテリ・フォルトの検出、タイマ終了、自動再充電、負の温度係数を持つ温度制限付き充電といった機能を備えています。FAULTピンにより、不良バッテリや温度のフォルトが示されます。

充電が終了すると、LTC4121は充電の終了をCHRGピンを介して通知し、低電流のスリープ・モードに入ります。自動再起動機能により、バッテリ電圧が2.2%低下すると新しい充電サイクルを開始します。


アプリケーション

  • ハンドヘルド計測器
  • 太陽電池式の装置
  • 産業用/軍用センサおよび装置
LTC4121
40V、400mA同期整流式降圧バッテリ・チャージャ
High Efficiency, Wide Input Voltage Range Charging with LTC4121 LTC4121 Efficiency vs VIN at VFLOAT = 8.4V Product Package 1 Product Package 2
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成
質問する
サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ドキュメント

データシート 2

信頼性データ 1

ユーザ・ガイド 1

データシート

これは最新改訂バージョンのデータシートです。

さらに詳しく
myAnalogに追加

myAnalogのリソース・セクション、既存／新規プロジェクトにメディアを追加する。

新規プロジェクトを作成

ソフトウェア・リソース

必要なソフトウェア／ドライバが見つかりませんか？

ドライバ／ソフトウェアをリクエスト

ハードウェア・エコシステム

製品モデル 製品ライフサイクル 詳細
保護スイッチ ＆ コントローラ 2
LTC4417
新規設計に推奨 優先順位付け PowerPath™ コントローラ
LTC4359
新規設計に推奨 逆入力保護機能を備えた理想ダイオード・コントローラ
Modal heading
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成

評価用キット

eval board
schematic 1
schematic 2
schematic 3
schematic 4
schematic 5
schematic 6
DC1977A-B

LTC4121EUD Demo Board | 400mA Synchronous Buck Battery Charger, VIN = 4.4V to 40V, VBAT = Adjustable

今すぐ購入 詳細を表示

製品詳細

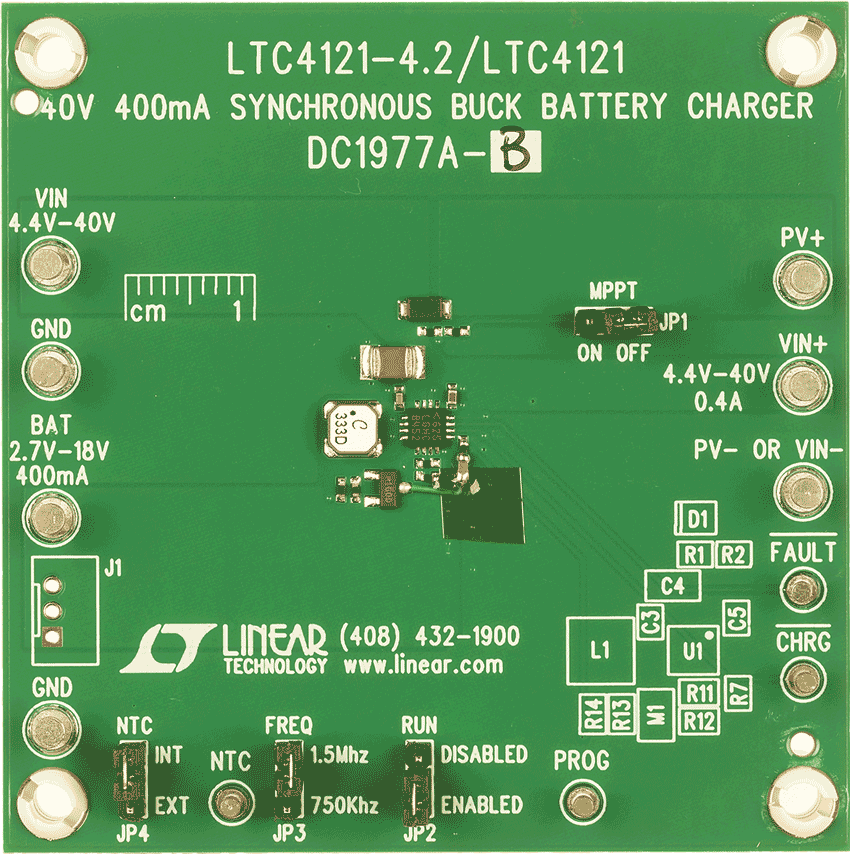

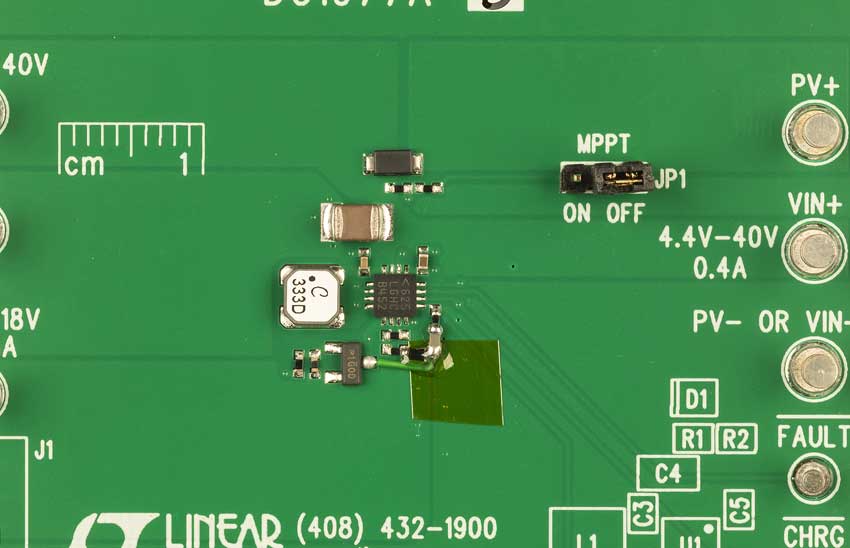

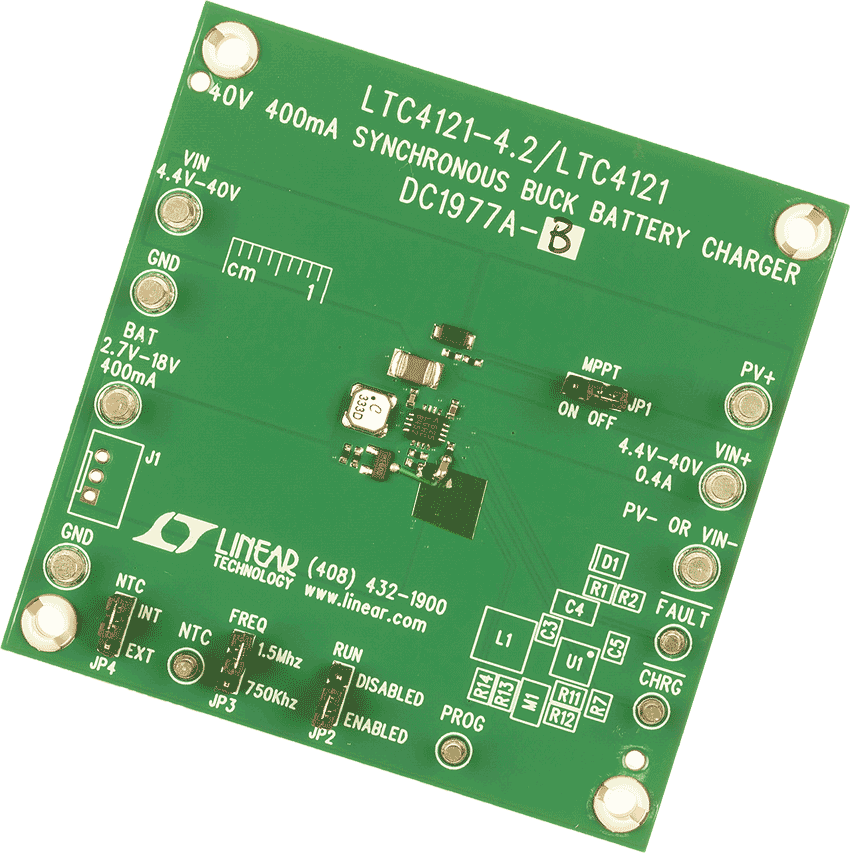

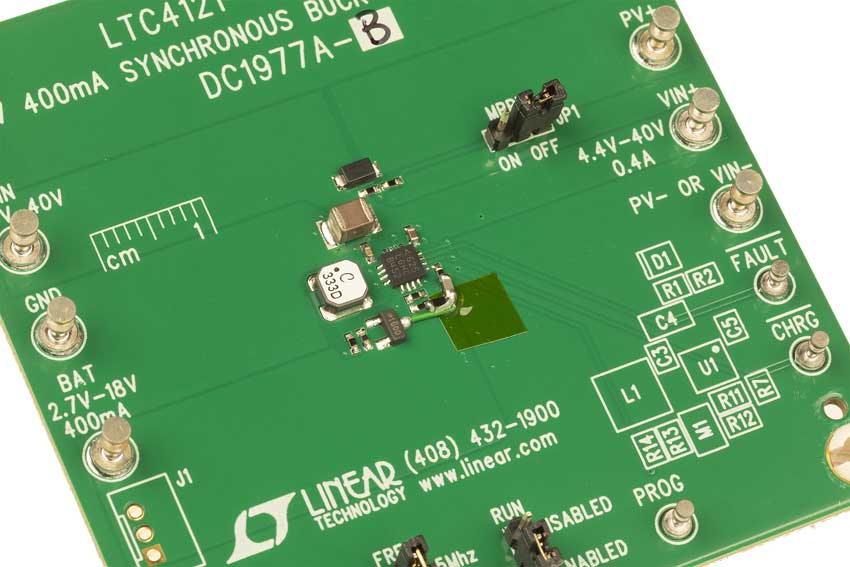

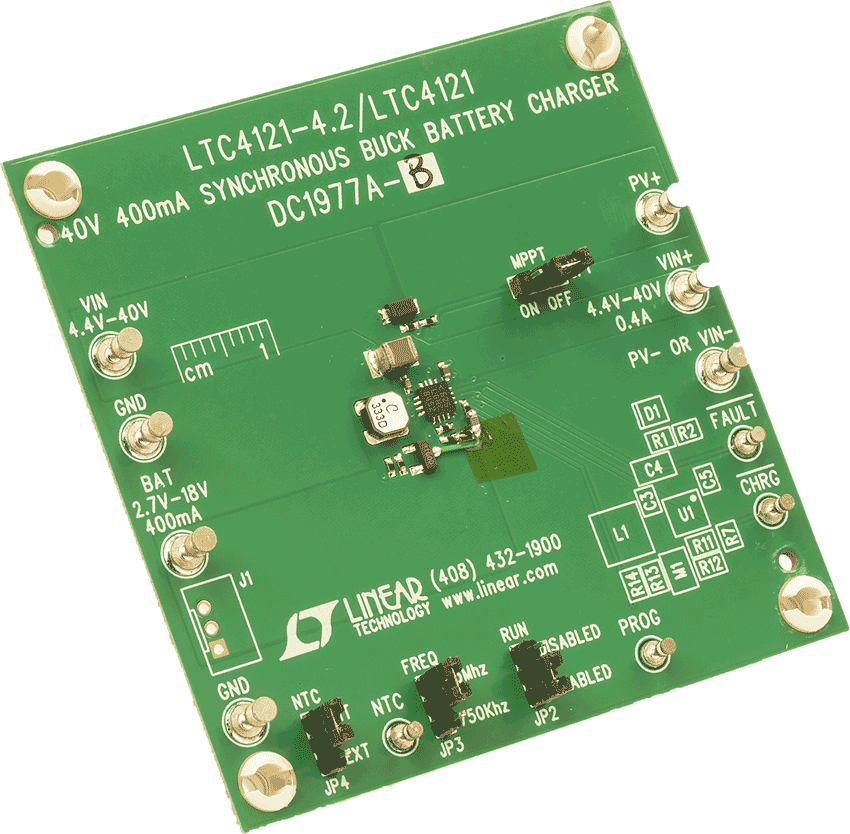

Demonstration circuit 1977A is the demonstration board for LTC4121EUD-4.2/LTC4121EUD, a 400mA Synchronous Buck Battery Charger. The DC1977A supports the Maximum Power Point Tracking (MPPT) feature on the LTC4121EUD, for use with Photovoltaic (PV) cells or highly resistive sources.
