特長
- 3mm×3mm DFN パッケージに降圧コンバータを搭載した完全なリニア･バッテリチャージャ
バッテリチャージャ:
- サーマル･フィードバックによって過熱の恐れなく最大充電レートを実現する定電流/定電圧動作
- 終了用4.5時間安全タイマを内蔵
- 5%精度でプログラム可能な充電電流：最大500mA
- C/10 充電電流検出出力
- シャットダウン時の消費電流：5μA
スイッチングレギュレータ:
- 高効率の同期整流式降圧コンバータ
- 出力電流：300mA
- 入力電圧範囲：2.7V～4.5V（BAT ピンから電力供給）
- 出力電圧範囲：0.8V～VBAT
- MODEピンにより、固定周波数（2.25MHz）PWMモードまたはICCの低い（23μA）Burst Mode®動作を選択
- シャットダウン時のBAT電流：2μA
.svg?rev=fd385c90e2cf4716ae9a8c8d20e6b8e3&la=ja&h=24&w=24&hash=8FE198C1188D0BCB070397DC2E4811D6){kind=icon}
LTC4080は300mA同期整流式降圧コンバータを搭載した、1セル4.2Vリチウムイオン･バッテリ向けの完全な定電流/定電圧リニア･バッテリチャージャです。LTC4080は小型パッケージに入っており、外部部品点数が少ないので、特に携帯用アプリケーションに適しています。また、LTC4080はUSB電源仕様の範囲内で動作するように特別に設計されています。
CHRGピンは、充電電流が設定値の10分の1まで減少したこと（C/10）を知らせます。内蔵の4.5時間タイマにより、充電サイクルが終了します。多機能のLTC4080バッテリチャージャは、トリクル充電、自動再充電、（突入電流を制限するための）ソフトスタートなどの機能も搭載しています。
LTC4080はBATピンから電力供給される同期整流式降圧コンバータを搭載しています。降圧コンバータは出力電圧を調整可能で、最大300mAの負荷電流を供給できます。また、降圧コンバータは、MODEピンで選択できる低電流で高効率のBurst Mode動作を特長としています。
LTC4080は高さの低い（0.75mm）3mm×3mm 10ピンDFNパッケージとMSOP露出パッド付きパッケージで供給されます。
| Trickle Charge | Package | |
| LTC4080 | Yes | DFN-10 |
| LTC4080X | No | DFN-10, MS-10 |
アプリケーション
- ワイヤレスヘッドセット
- Bluetooth アプリケーション
- 携帯MP3 プレーヤ
- 多機能腕時計
データシートを表示
質問する
以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。
検索
その他のサポート
よく聞かれる質問（FAQ）
{{modalTitle}}
{{modalDescription}}
{{dropdownTitle}}
- {{defaultSelectedText}} {{#each projectNames}}
- {{name}} {{/each}} {{#if newProjectText}}
-
{{newProjectText}}
{{/if}}
{{newProjectTitle}}
{{projectNameErrorText}}
LTC4080
資料
Filters
1つが該当
-
すべて
-
データシート
-
ユーザ・ガイド
-
信頼性データ
-
すべて
-
English
-
日本語
データシート
2
ユーザ・ガイド
1
130.00K
信頼性データ
1
23.32 K
利用上の注意
アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。
なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
ドキュメント
| 製品モデル | ピン／パッケージ図 | 資料 | CADシンボル、フットプリント、および3Dモデル |
|---|---|---|---|
| LTC4080EDD#PBF |
10-Lead DFN (3mm x 3mm w/ EP)
|
|
|
| LTC4080EDD#TRPBF |
10-Lead DFN (3mm x 3mm w/ EP)
|
|
|
| LTC4080EMSE#PBF |
10-Lead MSOP w/ EP
|
|
|
| LTC4080EMSE#TRPBF |
10-Lead MSOP w/ EP
|
|
- LTC4080EDD#PBF
- ピン／パッケージ図
-
10-Lead DFN (3mm x 3mm w/ EP)
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- LTC4080EDD#TRPBF
- ピン／パッケージ図
-
10-Lead DFN (3mm x 3mm w/ EP)
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- LTC4080EMSE#PBF
- ピン／パッケージ図
-
10-Lead MSOP w/ EP
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- LTC4080EMSE#TRPBF
- ピン／パッケージ図
-
10-Lead MSOP w/ EP
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
モデルでフィルタ
製品モデル
製品ライフサイクル
PCN
6 5, 2024
- 24_0003
Epoxy Change from Henkel 8290 to 8290A for MSOP Package (2)
LTC4080EMSE#PBF
製造中
LTC4080EMSE#TRPBF
製造中
2 4, 2020
- 20_0130
Laser Top Mark Conversion for 10-Lead MSOP Packages Assembled in ADPG and UTAC
LTC4080EMSE#PBF
製造中
LTC4080EMSE#TRPBF
製造中
モデルでフィルタ
製品モデル
製品ライフサイクル
PCN
6 5, 2024
- 24_0003
Epoxy Change from Henkel 8290 to 8290A for MSOP Package (2)
LTC4080EMSE#PBF
製造中
LTC4080EMSE#TRPBF
製造中
2 4, 2020
- 20_0130
Laser Top Mark Conversion for 10-Lead MSOP Packages Assembled in ADPG and UTAC
ソフトウェアおよび製品のエコシステム
評価用キット 1

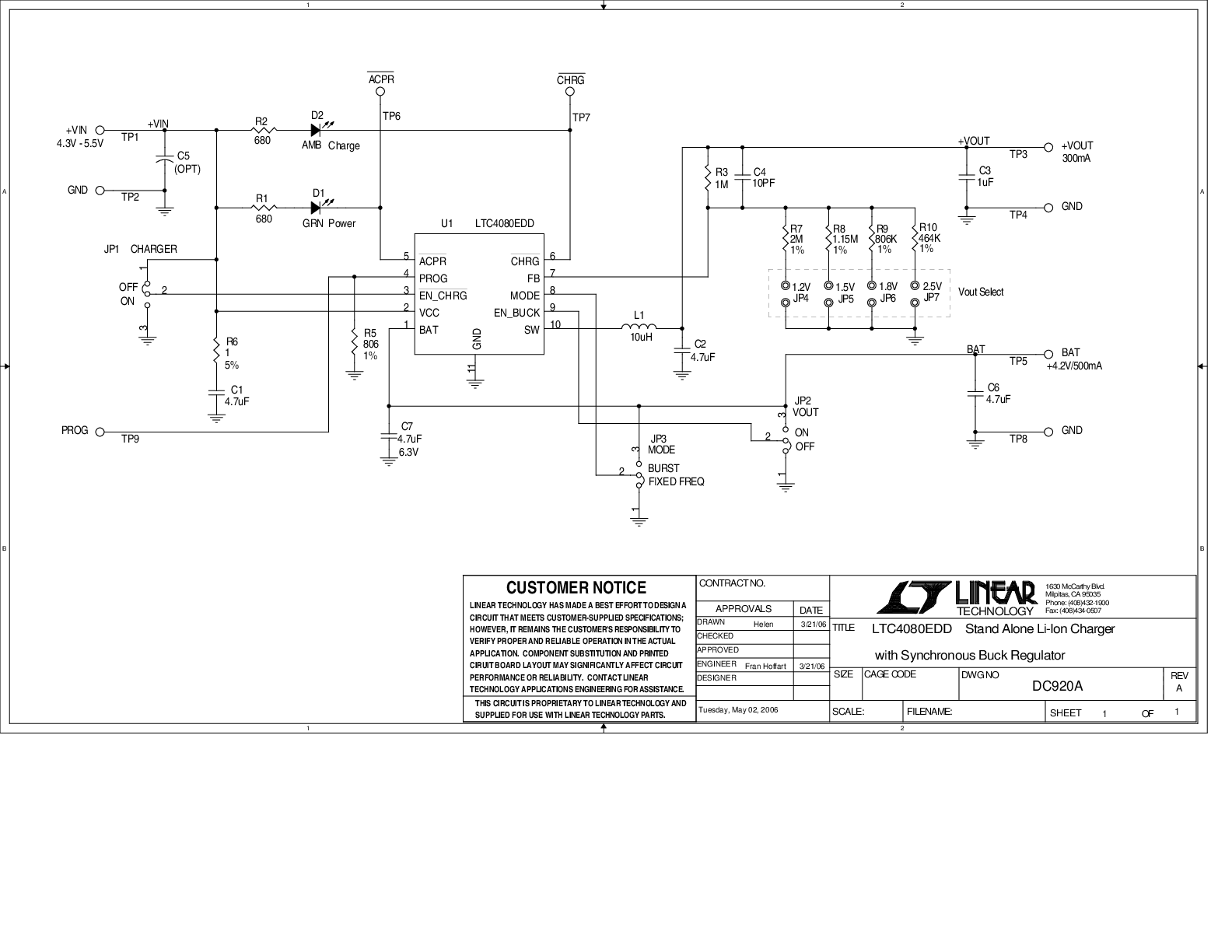

DC920A
LTC4080EDD Demo Board
製品の詳細
DC920A: Demo Board for the LTC4080 500mA Standalone Li-Ion Charger with Integrated 300mA Synchronous Buck.
資料
