LTC4080X

製造中

3mm×3mm DFNパッケージ、300mA同期整流式降圧コンバータ搭載の500mAスタンドアロン･リチウムイオン・チャージャ

データシート
製品セレクション・テーブル
利用上の注意

本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.J）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
Viewing:

製品情報

  • 3mm×3mm DFN パッケージに降圧コンバータを搭載した完全なリニア･バッテリチャージャ
    • バッテリチャージャ：
    • サーマル･フィードバックによって過熱の恐れなく最大充電レートを実現する定電流/定電圧動作
    • 終了用4.5時間安全タイマを内蔵
    • 5%精度でプログラム可能な充電電流：最大500mA
    • C/10 充電電流検出出力
    • シャットダウン時の消費電流：5μA
    スイッチングレギュレータ:
    • 高効率の同期整流式降圧コンバータ
    • 出力電流：300mA （固定周波数モード）
    • 入力電圧範囲：2.7V～4.5V（BAT ピンから電力供給）
    • 出力電圧範囲：0.8V～VBAT
    • MODEピンにより、固定周波数（2.25MHz）PWMモード動作またはICCの低い（23μA）Burst Mode®動作を選択
    • シャットダウン時のBAT電流：2μA

LTC4080Xは300mA同期整流式降圧コンバータを搭載した、1セル4.2Vリチウムイオン/ポリマー･バッテリ向けの完全な定電流/定電圧リニア･バッテリチャージャです。3mm×3mm DFN パッケージで供給され外付け部品数が少ないので、携帯アプリケーションに特に適しています。また、LTC4080XはUSB電源仕様の範囲内で動作するように特別に設計されています。

CHRGピンは、充電電流が設定値の10分の1まで減少したこと（C/10）を知らせます。内蔵の4.5時間タイマにより、充電サイクルが終了します。多機能のLTC4080Xバッテリチャージャは、自動再充電、（突入電流を制限するための）ソフトスタートなどの機能も搭載しています。トリクル充電が必要な場合は、LTC4080のデータシートをご覧ください。

LTC4080X はBAT ピンから電力供給される同期整流式降圧コンバータを搭載しています。降圧コンバータは出力電圧を調整可能で、最大300mAの負荷電流を供給できます。また、降圧コンバータは、MODEピンで選択できる低電流で高効率のBurst Mode動作を特長としています。

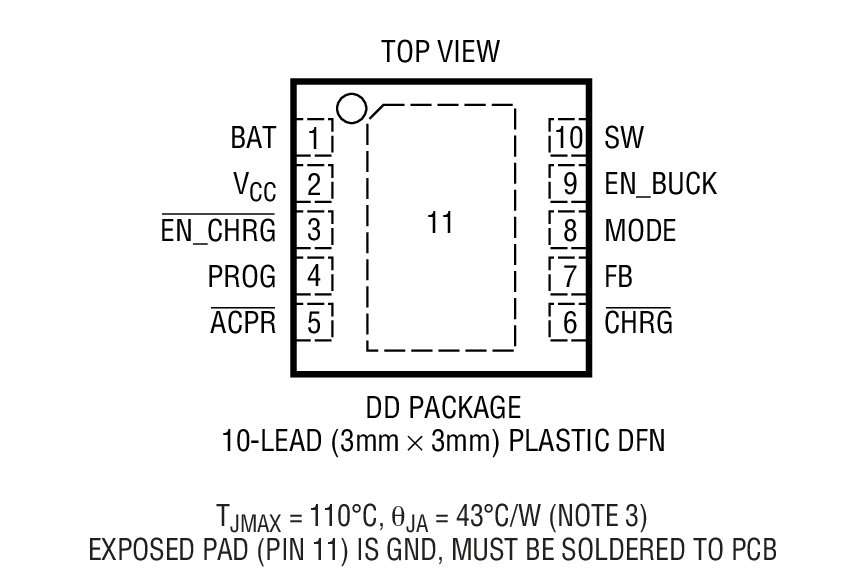

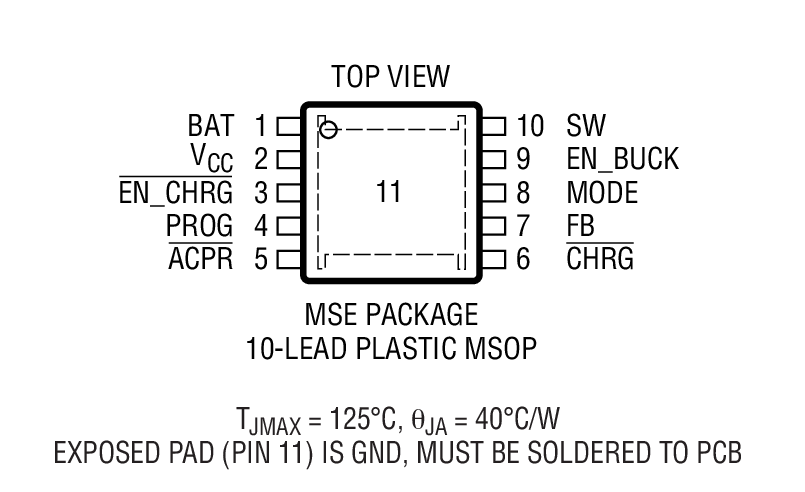

LTC4080X は高さの低い（0.75mm）3mm×3mm 10 ピンDFN パッケージと10ピンMSEパッケージで供給されます。

Trickle Charge Package
LTC4080 Yes DFN-10
LTC4080X No DFN-10, MS-10

アプリケーション

  • ワイヤレスヘッドセット
  • Bluetooth アプリケーション
  • 携帯MP3 プレーヤ
  • 多機能腕時計

LTC4080X
3mm×3mm DFNパッケージ、300mA同期整流式降圧コンバータ搭載の500mAスタンドアロン･リチウムイオン・チャージャ

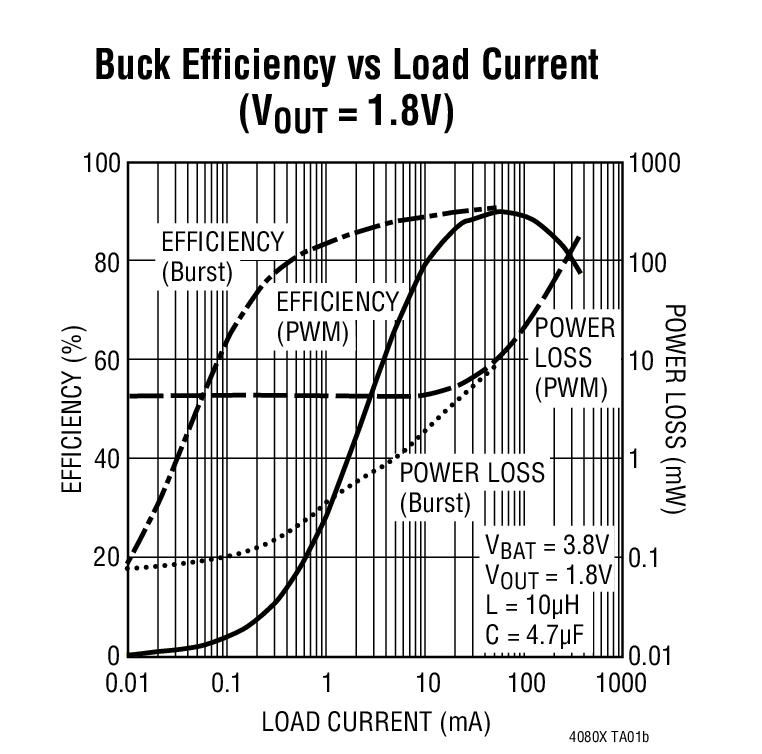

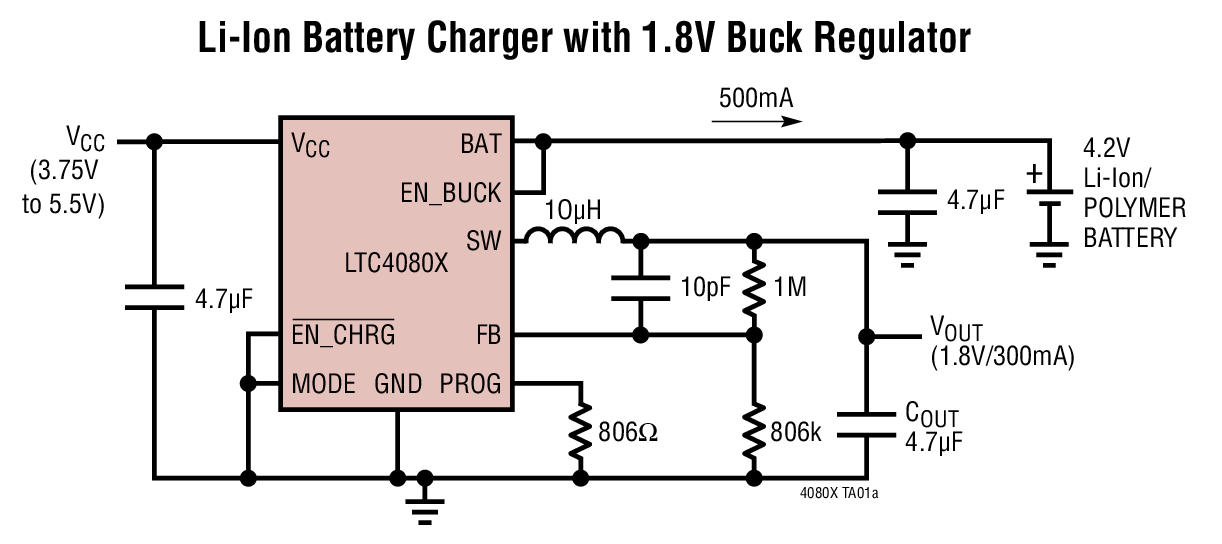

Li-Ion Battery Charger with 1.8V Buck Regulator Buck Efficiency vs Load Current (VOUT = 1.8V) Product Package 1 Product Package 2
