LTC4069

NTCサーミスタ入力を装備した2mm×2mm DFNパッケージのスタンドアロン750mAリチウムイオン・バッテリ・チャージャ

すべて表示 showmore-icon

Info: : 製造中 tooltip
Info: : 製造中 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 2
1Ku当たりの価格 最低価格:$1.39
機能
  • 2mm×2mm DFNパッケージの完全なリニア・チャージャ
  • C/10充電電流検出出力
  • タイマによる充電終了
  • 5%精度で最大750mAまでプログラム可能な充電電流
  • 外付けのMOSFET、検出抵抗、ブロッキング・ダイオードが不要
  • NTCサーミスタ入力により、温度制限充電が可能
  • 0.6%精度のプリセット4.2Vフロート電圧
  • 熱帰還を伴う定電流/定電圧動作により、過熱の恐れなく充電レートを最大化
  • ガス計量用の充電電流モニタ出力
  • 自動再充電
  • 1セル・リチウムイオン・バッテリをUSBポートから直接充電
  • シャットダウン・モードでの電源電流:20μA
  • ソフトスタートにより、突入電流を制限
  • 小型6ピン(2mm × 2mm)DFNパッケージ
製品概要
show more Icon

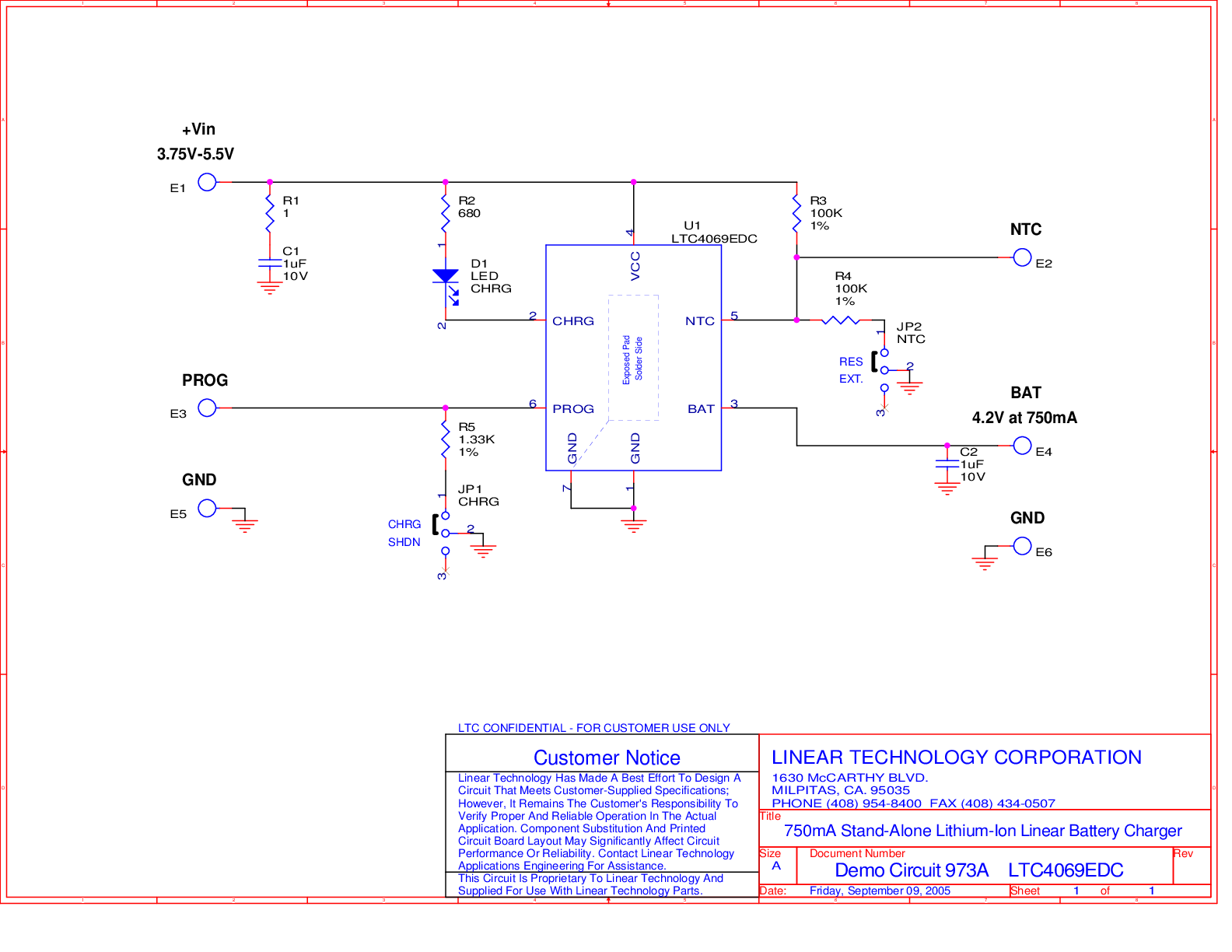

LTC4069は、1セル・リチウムイオン・バッテリ用の完全な定電流/定電圧リニア・チャージャです。2mm × 2mmのDFNパッケージで供給され、外付け部品点数が少ないので、LTC4069は携帯機器アプリケーションに最適です。さらに、LTC4069は特にUSBの電力規格値内で動作するよう設計されています。

CHRGピンは充電電流が設定値の10%まで低下したこと(C/10)を示します。内蔵のタイマはバッテリ・メーカの仕様に応じて充電を終了します。

MOSFET内蔵アーキテクチャを採用しているので、外付けの検出抵抗やブロッキング・ダイオードが不要です。熱帰還によって充電電流を調整するので、大電力動作時や周囲温度が高い条件でダイの温度を制限します。

入力電源(ACアダプタやUSB電源など)を取り外すと、LTC4069は自動的に低電流状態になり、バッテリ流出電流は1μA以下に減少します。電源供給時は、LTC4069をシャットダウン・モードにすることにより、電源電流を20μA未満に低減することができます。

LTC4069は、自動再充電、低電圧バッテリの充電調整(細流充電)、(突入電流を制限する)ソフトスタート、バッテリ温度をモニタするために使用されるNTCサーミスタ入力などの回路も内蔵しています。

LTC4069は高さの低い(0.75mm)2mm × 2mmの小型6ピンDFNパッケージで供給されます。


Float Voltage
LTC4069 4.2V
LTC4069-4.4 4.4V

アプリケーション

  • ワイヤレスPDA
  • 携帯電話
  • 携帯型電子機器
