製品概要
機能と利点
- 2mm×2mm DFNパッケージの完全なリニア･チャージャ
- C/10充電電流検出出力
- タイマ充電終了
- 5%精度で最大750mAまでプログラム可能な充電電流
- 外付けのMOSFET、センス抵抗、ブロッキングダイオードが不要
- NTCサーミスタ入力により、温度規定充電が可能
- 0.6%精度のプリセット4.4Vフロート電圧
- サーマルフィードバック付きの定電流/定電圧動作により、過熱の恐れなく最大充電レートを実現
- ガスゲージ用の充電電流モニタ出力
- 自動再充電
- 1セル・リチウムイオン・バッテリを USBポートから直接充電
- シャットダウン時の消費電流：20mA
- ソフトスタートにより、突入電流を制限
- 小型6ピン2mm×2mm DFNパッケージ
製品概要
LTC4069-4.4は、大容量1セル・リチウムイオン・バッテリ用の完全な定電流/定電圧リニア・チャージャで、フロート電圧が4.4Vです。2mm×2mm DFNパッケージで供給され、外付け部品が少ないので、携帯アプリケーションに最適です。さらに、LTC4069-4.4はUSB電力仕様に準拠するように特別に設計されています。
CHRGピンにより、充電電流が設定値の10%まで低下したこと（C/10）を知らせます。バッテリ・メーカの仕様に応じて、内蔵タイマが充電を終了します。
MOSFET内蔵アーキテクチャを採用しているので、外付けセンス抵抗やブロッキング・ダイオードが不要です。また、サーマルフィードバックによって充電電流を安定化するので、高電力動作時や高周囲温度条件下でチップの温度を制限します。
入力電源（ACアダプタやUSB電源など）を取り外すと、LTC4069-4.4は自動的に低電流状態になり、バッテリ流出電流は1μA以下に低減されます。また、電源供給時でも、シャットダウン・モードにすることによって消費電流を20μA以下に低減することができます。
この他に、自動再充電、低電圧バッテリの充電調整（トリクル充電）、（突入電流を制限する）ソフトスタート、バッテリ温度をモニタするために使用されるNTCサーミスタ入力などの機能も搭載しています。

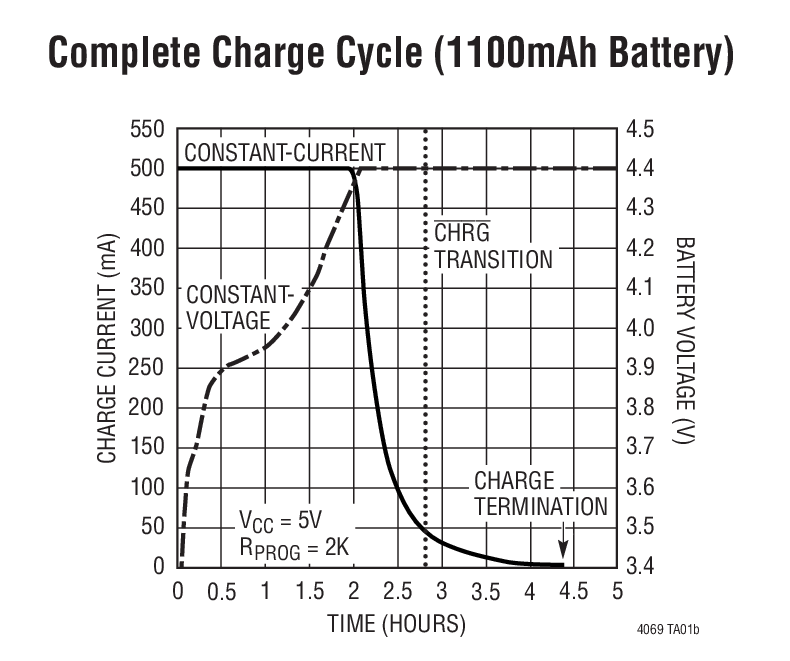

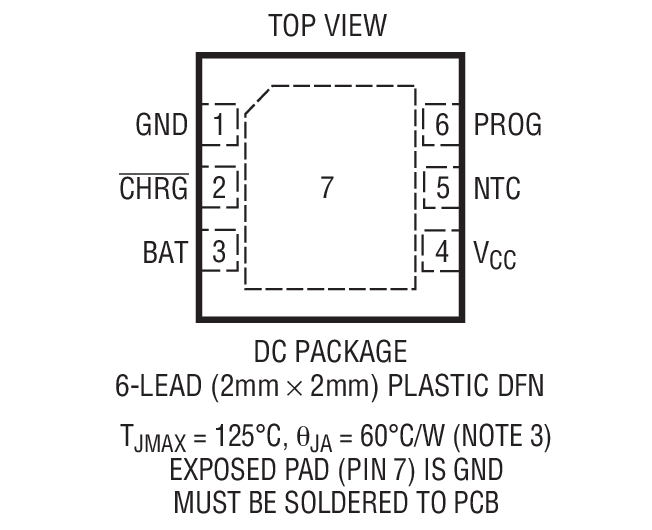

LTC4069-4.4は高さの低い(0.75mm）小型（2mm×2mm）6ピンDFNパッケージで供給されます。
| Float Voltage | |
| LTC4069 | 4.2V |
| LTC4069-4.4 | 4.4V |
アプリケーション
- ワイヤレスPDA
- 携帯電話
- 携帯電子機器
製品カテゴリ
製品ライフサイクル
製造中
この製品ファミリーの1つ以上の型番が生産／供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。
参考資料
設計リソース
アナログ・デバイセズでは、最高レベルの品質と信頼性を備えた製品を提供することに最大の力を常に注いでいます。これを実現するため、製品およびプロセスの設計のあらゆる観点で品質と信頼性のチェックを行っています。そして、それは、製造工程においても同様です。アナログ・デバイセズは常に、出荷製品の「ゼロ・ディフェクト」を目指しています。詳細についてはアナログ・デバイセズの品質および信頼性プログラム/認定証をご覧ください。
| 製品番号 | 材料宣誓書（MD） | 信頼性データ | ピン/パッケージ図 | CADシンボル、フットプリント & 3Dモデル |
|---|---|---|---|---|
| LTC4069EDC-4.4#TRMPBF | 材料宣誓書（MD） | 信頼性データ | 6-Lead DFN (2mm x 2mm w/ EP) | |
| LTC4069EDC-4.4#TRPBF | 材料宣誓書（MD） | 信頼性データ | 6-Lead DFN (2mm x 2mm w/ EP) | |
| ウェハ・ファブリケーション・データ | R540 Reliability Data |
