LTC4061

サーミスタ入力を装備したスタンドアロン・リニア・リチウムイオン・バッテリ・チャージャ

すべて表示 showmore-icon

Info: : 製造中 tooltip
Info: : 製造中 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 2
1Ku当たりの価格 最低価格:$2.66
機能
  • プログラム可能な充電電流:最大1A
  • 1セル・リチウムイオン・バッテリをUSBポートから直接充電
  • ±0.35%精度のプリセット充電電圧
  • サーミスタ入力により、温度制限充電が可能
  • 入力電源検出ロジック出力
  • サーマル・レギュレーションにより、過熱の恐れなく最大充電レートを実現
  • プログラム可能な充電電流検出/終了
  • プログラム可能な充電終了タイマ
  • Smart Pulsing エラー通知機能
  • SmartStartにより、バッテリ寿命を延長
  • シャットダウン時のチャージャの消費電流:20μA

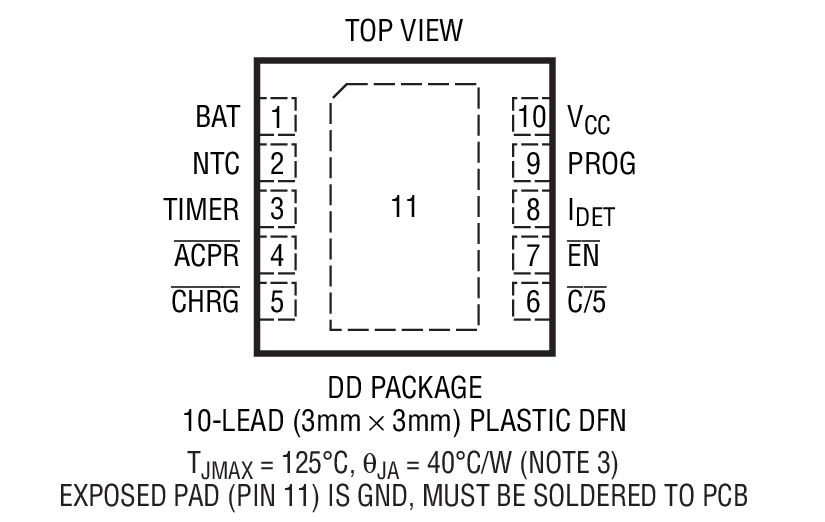

  • 高さの低い(0.75mm)10ピン(3mm×3mm)DFNパッケージ

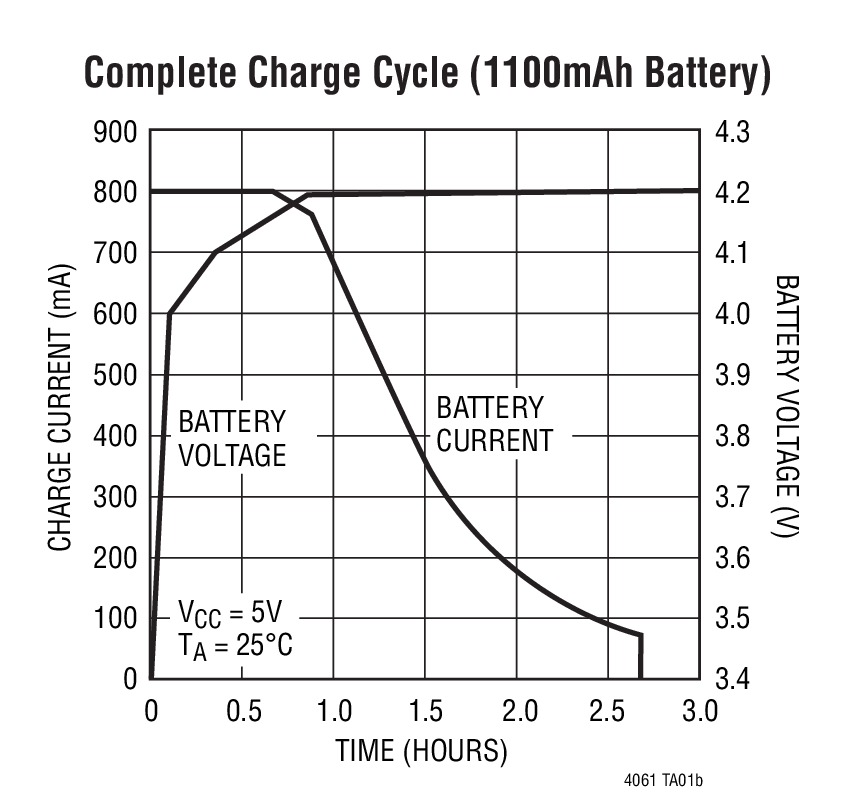

製品概要
show more Icon

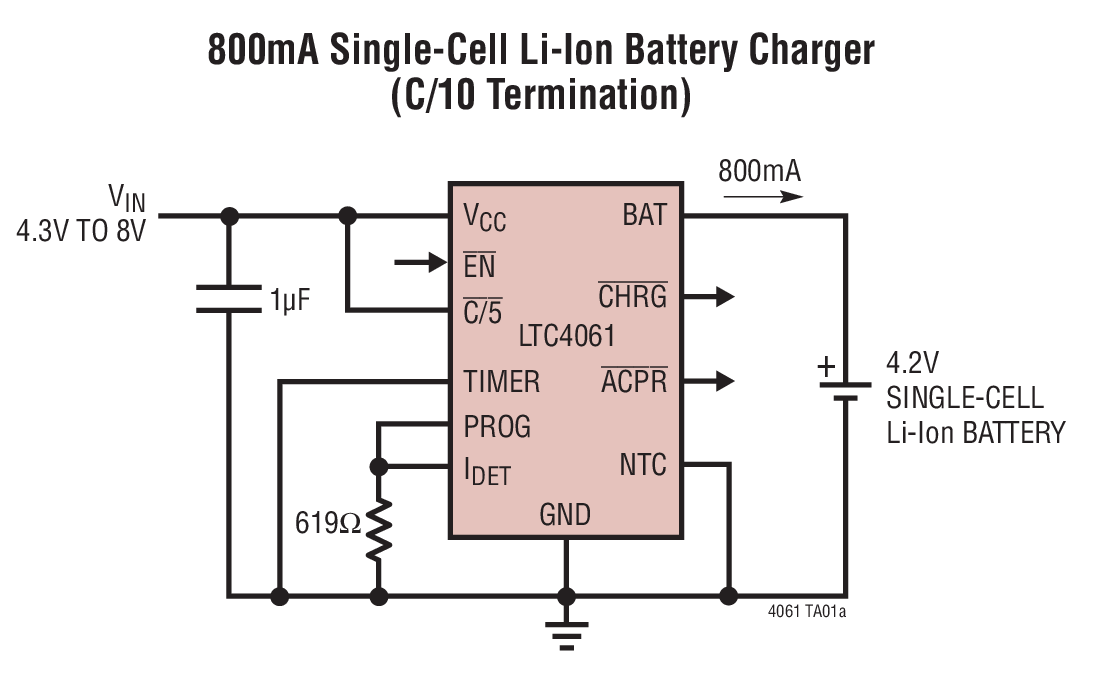

LTC4061は、1セル・リチウムイオン・バッテリ向けの多機能で柔軟性の高いスタンドアロン・リニア・チャージャです。このデバイスはUSB電源仕様の範囲内で動作可能です。

LTC4061は充電終了方式として、プログラム可能な充電時間に基づく方法と、プログラム可能な充電電流に基づく方法の2つがあります。また、アプリケーションの要求に応じて、CHRGオープンドレイン・ステータス・ピンがバッテリ充電状態を示すように設定することが可能です。バッテリ寿命と信頼性を最大限に向上させるための安全機能として、NTCバッテリ温度検知やSmartStartTM充電アルゴリズムも搭載しています。

MOSFETを内蔵するアーキテクチャにより、外付けのセンス抵抗やブロッキング・ダイオードが不要です。内蔵のサーマル・フィードバックは、高電力動作時や高周囲温度条件下でチップの温度を一定に保つように充電電流を調整します。充電電流は1本の外付け抵抗でプログラムされます。LTC4061は、電力供給状態でシャットダウン・モードに入り、消費電流を20μAまで、バッテリ流出電流を2μA以下に低減できます。

この他に、スマート再充電、USB C/5電流設定入力、低電圧ロックアウト、AC検出ロジックなどの機能を搭載しています。


Float Voltage (V)
LTC4061 4.2V
LTC4061-4.4 4.4V


アプリケーション

  • ハンドヘルド・コンピュータ
  • 携帯用MP3プレーヤ
  • デジタル・カメラ

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 2
1Ku当たりの価格 最低価格:$2.66

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
LTC4061EDD#PBF
  • HTML
  • HTML
LTC4061EDD#TRPBF
  • HTML
  • HTML
ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

評価用キット

評価用キット 1

reference details image

DC788A

LTC4061EDD | Single Cell Li-Ion Battery Charger, VIN = 4.3V to 8V, Batt = 4.2V @ 50mA to 1A

zoom

DC788A

LTC4061EDD | Single Cell Li-Ion Battery Charger, VIN = 4.3V to 8V, Batt = 4.2V @ 50mA to 1A

LTC4061EDD | Single Cell Li-Ion Battery Charger, VIN = 4.3V to 8V, Batt = 4.2V @ 50mA to 1A

製品の詳細

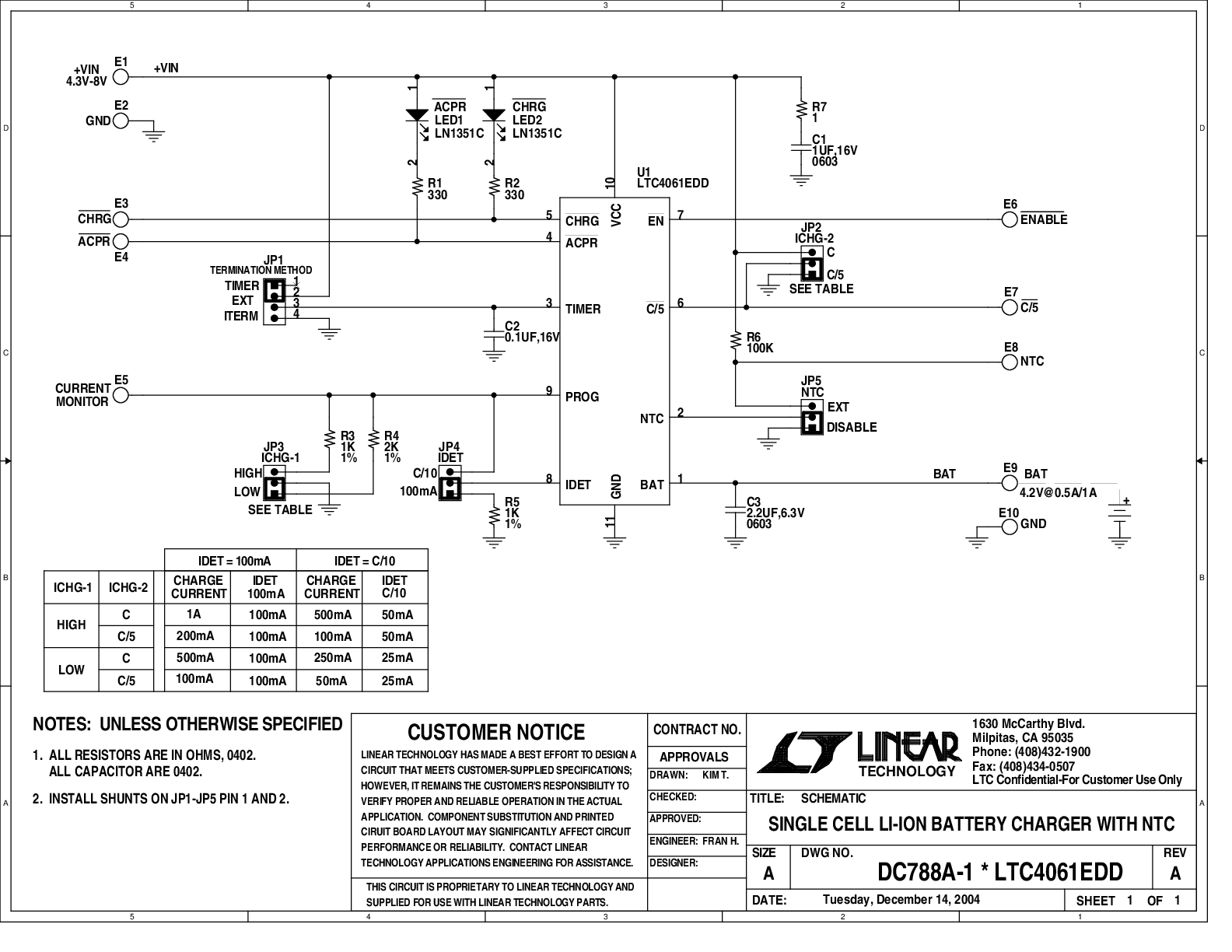

Demonstration circuit 788A is a complete constant-current, constant-voltage battery charger for one Lithium-Ion cell and featuring the LTC4061EDD. The demo board has an input voltage range of 4.3V to 8V, suitable for USB applications. Jumpers on the board allow charge currents from 50mA to 1A to be programmed and several charge termination methods to be used. Terminals are provided for adding a thermistor for sensing battery temperature, shutting down the charger, monitoring charge current and programming the minimum charge current level for termination (IDETECT).


The LTC4061 features an internal P-channel power MOSFET with a unique thermal feedback loop that reduces the output current under high ambient temperature and/or high power dissipation conditions. This feature allows the charger to provide higher charge currents under normal conditions and still provide safe charging under abnormal conditions such as high ambient temperature, high input voltage or low battery voltage.
