特長
- プログラム可能な充電電流:最大1A
- 1セル・リチウムイオン・バッテリをUSBポートから直接充電
- ±0.4%精度でプリセットされた4.375Vのフロート電圧
- サーミスタ入力により、温度制限充電が可能
- 入力電源検出ロジック出力
- サーマル・レギュレーションにより、過熱の恐れなく最大充電レートを実現
- プログラム可能な充電電流検出/終了
- Smart Pulsing エラー通知機能
- SmartStart™により、バッテリ寿命を延長
- シャットダウン時のチャージャの消費電流:20μA
- 高さの低い(0.75mm)10ピン(3mm×3mm)DFNパッケージ
LTC4061-4.4は、1セル4.375Vリチウムイオン・バッテリ向けの多機能で柔軟性の高いスタンドアロン・リニア・チャージャです。このデバイスはUSB電源仕様の範囲内で動作可能です。
LTC4061-4.4は充電終了方式として、プログラム可能な充電時間に基づく方法と、プログラム可能な充電電流に基づく方法の2つがあります。また、アプリケーションの要求に応じて、CHRGオープンドレイン・ステータス・ピンがバッテリ充電状態を示すように設定することが可能です。バッテリ寿命と信頼性を最大限に向上させるための安全機能として、NTCバッテリ温度検知やSmartStart充電アルゴリズムも搭載しています。
MOSFETを内蔵するアーキテクチャにより、外付けのセンス抵抗やブロッキング・ダイオードが不要です。内蔵のサーマル・フィードバックは、高電力動作時や高周囲温度条件下でチップの温度を一定に保つように充電電流を調整します。充電電流は1本の外付け抵抗でプログラムされます。LTC4061-4.4は、電力供給状態でシャットダウン・モードに入り、消費電流を20μAまで、バッテリ流出電流を2μA以下に低減できます。
この他に、スマート再充電、USB C/5電流設定入力、低電圧ロックアウト、AC検出ロジックなどの機能を搭載しています。
Float Voltage (V) | |
LTC4061 | 4.2V |
LTC4061-4.4 | 4.4V |
アプリケーション
- ハンドヘルド・コンピュータ
- 携帯用MP3プレーヤ
- デジタル・カメラ
質問する
以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。
その他のサポート
よく聞かれる質問(FAQ)
{{modalTitle}}
{{modalDescription}}
{{dropdownTitle}}
- {{defaultSelectedText}} {{#each projectNames}}
- {{name}} {{/each}} {{#if newProjectText}}
- {{newProjectText}} {{/if}}
{{newProjectTitle}}
{{projectNameErrorText}}
LTC4061-4.4
資料
Filters
1つが該当
データシート
1
信頼性データ
1
111.66 K
ユーザ・ガイド
1
615.00K
アプリケーション・ノート
2
HTML
HTML
利用上の注意
アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。
なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
ドキュメント
データシート 1
信頼性データ 1
ユーザ・ガイド 1
アプリケーション・ノート 1
製品モデル | ピン/パッケージ図 | 資料 | CADシンボル、フットプリント、および3Dモデル |
---|---|---|---|
LTC4061EDD-4.4#PBF | 10-Lead DFN (3mm x 3mm w/ EP) |
|
|
LTC4061EDD-4.4#TRPBF | 10-Lead DFN (3mm x 3mm w/ EP) |
|
- LTC4061EDD-4.4#PBF
- ピン/パッケージ図
- 10-Lead DFN (3mm x 3mm w/ EP)
- 資料
- HTML Material Declaration
- HTML Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
- Ultra Librarian
- SamacSys
- LTC4061EDD-4.4#TRPBF
- ピン/パッケージ図
- 10-Lead DFN (3mm x 3mm w/ EP)
- 資料
- HTML Material Declaration
- HTML Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
- Ultra Librarian
- SamacSys
ソフトウェアおよび製品のエコシステム
製品モデル | 製品ライフサイクル | 詳細 | ||
---|---|---|---|---|
PowerPath、理想ダイオード(Ideal Diodes)、負荷スイッチ1 |
||||
新規設計に推奨 |
ThinSOTパッケージの低損失PowerPath™コントローラ |
|||
デュアル電源モニタ1 |
||||
新規設計に推奨 |
36Vナノ電流2入力電圧モニタ |
|||
プッシュボタン・コントローラ1 |
||||
新規設計に推奨 |
自動電源投入機能を備えたプッシュボタン・オン/オフコントローラ |
|||
低電圧ホットスワップ・コントローラ1 |
||||
新規設計に推奨 |
過電圧/過電流保護コントローラ |
製品モデル | 製品ライフサイクル | 詳細 |
---|---|---|
新規設計に推奨 |
過電圧/過電流保護コントローラ |
|
新規設計に推奨 |
ThinSOTパッケージの低損失PowerPath™コントローラ |
|
新規設計に推奨 |
自動電源投入機能を備えたプッシュボタン・オン/オフコントローラ |
|
新規設計に推奨 |
36Vナノ電流2入力電圧モニタ |
評価用キット 1
DC788B
LTC4061EDD-4.4 | Single Cell Li-Ion Battery Charger With NTC, +VIN = 4.5V to 8V, Bat = 4.4V @ 0.5A/1A
製品の詳細

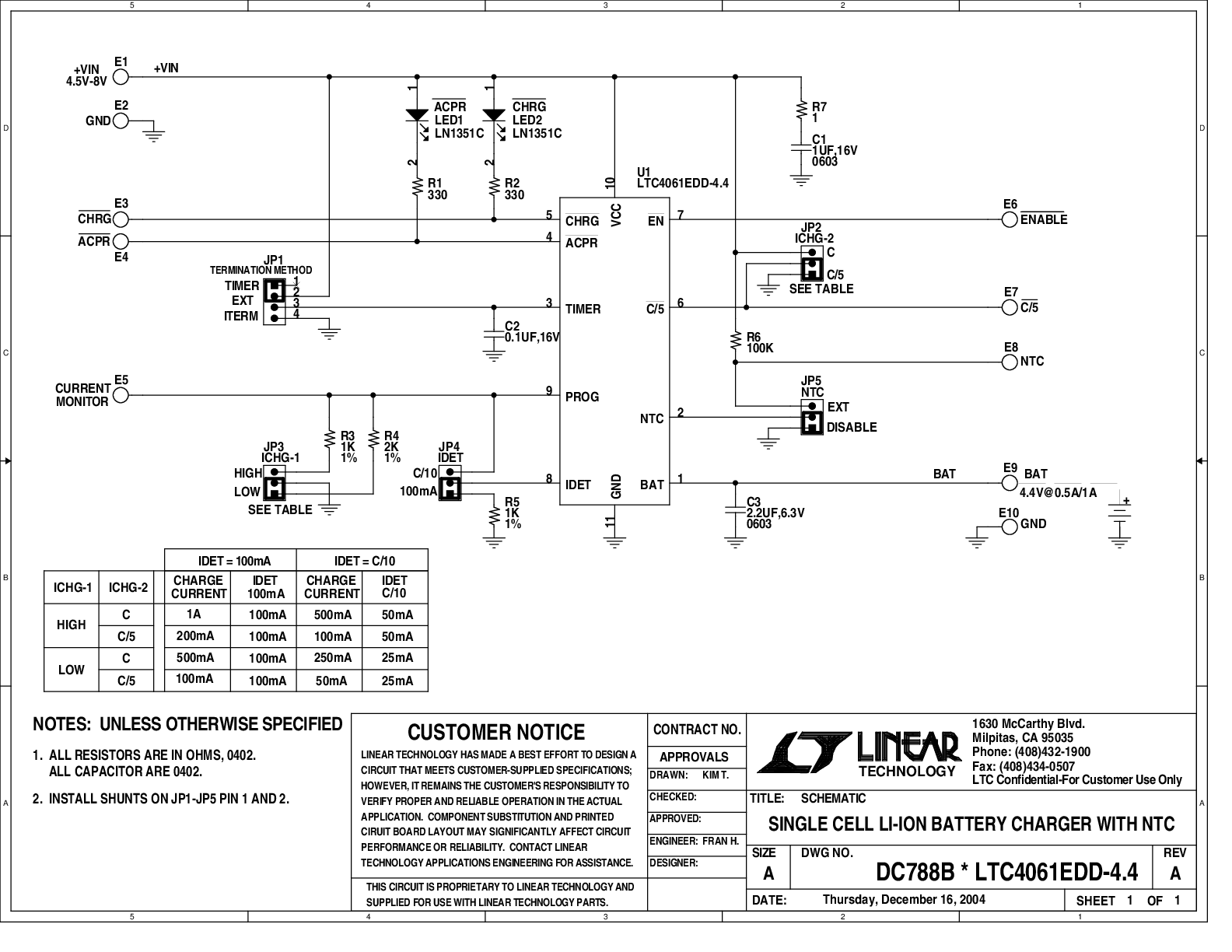

DC788B: Demo Board for the LTC4061-4.4 Standalone Linear Li-Ion Battery Charger with Thermistor Input.
