特長
- 1、2、3または4直列セルNiMH/NiCdバッテリ用の完全な高速チャージャ・コントローラ
- ファームウェアやマイクロコントローラが不要
- -ΔV、最大電圧または最大時間による終了
- センス抵抗やブロッキング･ダイオードが不要
- 自動再充電により、バッテリを充電された状態に維持
- プログラム可能な高速充電電流：0.4A～2A
- 高精度の充電電流：2Aで±5%精度
- 外付けセンス抵抗を使用して高速充電電流を2Aを超えてプログラム可能
- バッテリの自動検出
- 放電がかなり進んでいるバッテリのプリチャージ
- オプションの温度規定充電
- 充電およびACアダプタ検知状態出力でLEDをドライブ可能
- 入力電源取り外し時の自動スリープ･モード
- スリープ･モードでのバッテリ流出電流がほとんどない： < 1μA
- 手動シャットダウン
- 入力電源範囲：4.5V～10V
- 16ピンDFNおよびTSSOPパッケージ
.svg?rev=fd385c90e2cf4716ae9a8c8d20e6b8e3&la=ja&h=24&w=24&hash=8FE198C1188D0BCB070397DC2E4811D6){kind=icon}
LTC4060はNiMHまたはNiCdバッテリ用の完全な高速充電システムです。わずか数個の外付け部品を使用するだけで、スタンドアロン･リニア充電システムを設計できます。
外付けPNPトランジスタによって充電電流を供給します。充電電流は、抵抗を使用してユーザがプログラム可能です。小型の外付けコンデンサによって最大充電時間を設定します。外付けの電流センス抵抗やブロッキング･ダイオードは不要です。

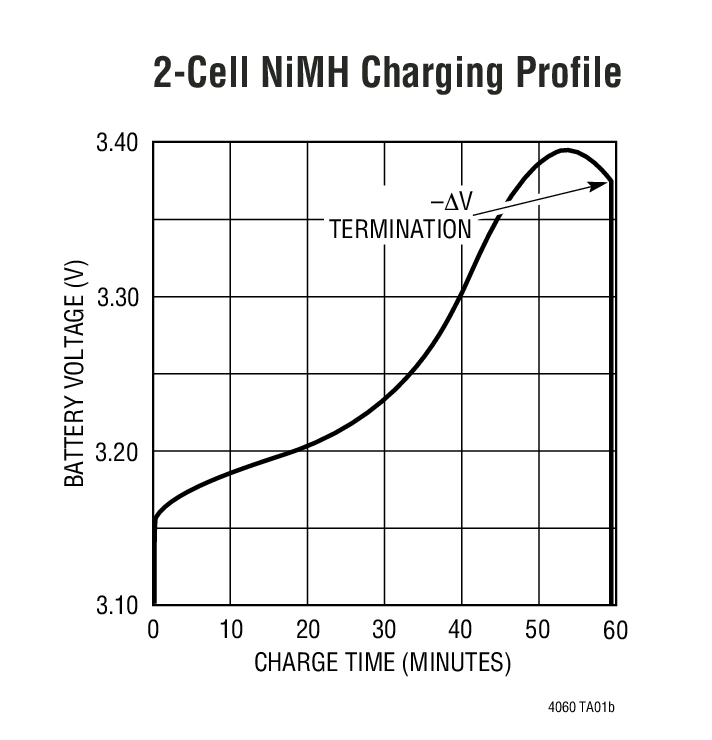

このデバイスはDC入力電源とバッテリの挿入/取り外しを自動的に検知します。放電がかなり進んでいるバッテリは、高速充電の前にC/5のレートで充電されます。高速充電は-ΔV検出法を用いて終了します。バックアップ終了はプログラム可能なタイマとバッテリ過電圧検出器によって行われます。オプションの外付けNTCサーミスタを使用して、充電の温度規定を行うことができます。また、オプションのプログラム可能な再充電機能により、放電後にバッテリを自動的に再充電します。
SHDNピンを使用して手動シャットダウンを行うことができます。また、入力電源を取り外すと、LTC4060は自動的にスリープモードになります。シャットダウンまたはスリープ･モード時のバッテリ流出電流は1μA以下です。
LTC4060は高さの低い(0.75mm）16ピン5mm×3mm DFNパッケージと16ピンTSSOPパッケージで供給されます。どちらのパッケージもダイ実装用の金属パッドが露出しているので、最適な熱性能を実現します。
アプリケーション
- 携帯用コンピュータ、携帯電話、PDA
- 医療機器
- 充電ドックおよび据置型チャージャ
- 携帯用民生電子機器
データシートを表示
質問する
以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。
検索
その他のサポート
よく聞かれる質問（FAQ）
{{modalTitle}}
{{modalDescription}}
{{dropdownTitle}}
- {{defaultSelectedText}} {{#each projectNames}}
- {{name}} {{/each}} {{#if newProjectText}}
-
{{newProjectText}}
{{/if}}
{{newProjectTitle}}
{{projectNameErrorText}}
LTC4060
資料
Filters
1つが該当
-
すべて
-
信頼性データ
-
データシート
-
ユーザ・ガイド
-
アプリケーション・ノート
-
すべて
-
English
-
日本語
-
中国語
データシート
2
信頼性データ
1
111.66 K
ユーザ・ガイド
1
650.00K
アプリケーション・ノート
2
HTML
HTML
利用上の注意
アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。
なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
ドキュメント
プレス・リリース 1
| 製品モデル | ピン／パッケージ図 | 資料 | CADシンボル、フットプリント、および3Dモデル |
|---|---|---|---|
| LTC4060EDHC#PBF |

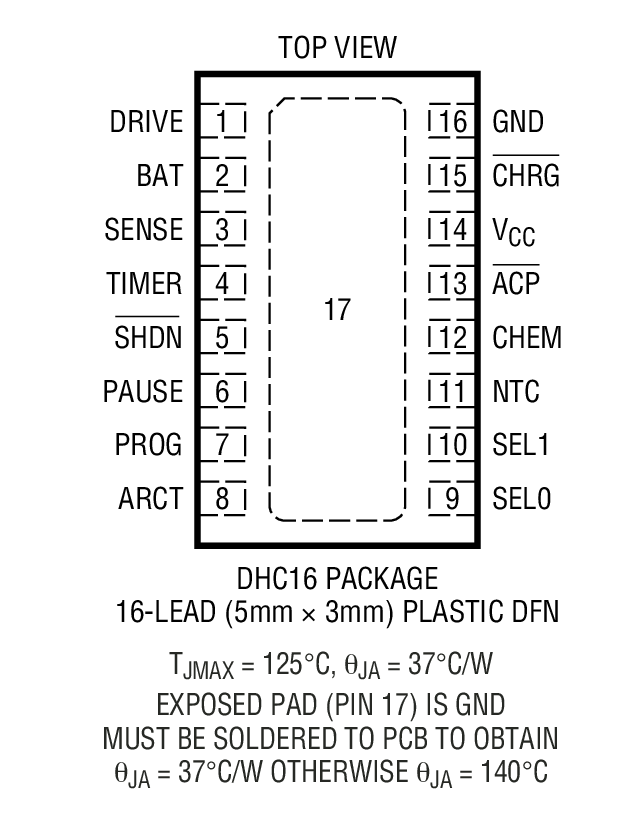

16-Lead DFN (5mm x 3mm w/ EP)
|
|
|
| LTC4060EDHC#TRPBF |
16-Lead DFN (5mm x 3mm w/ EP)
|
|
|
| LTC4060EFE#PBF |

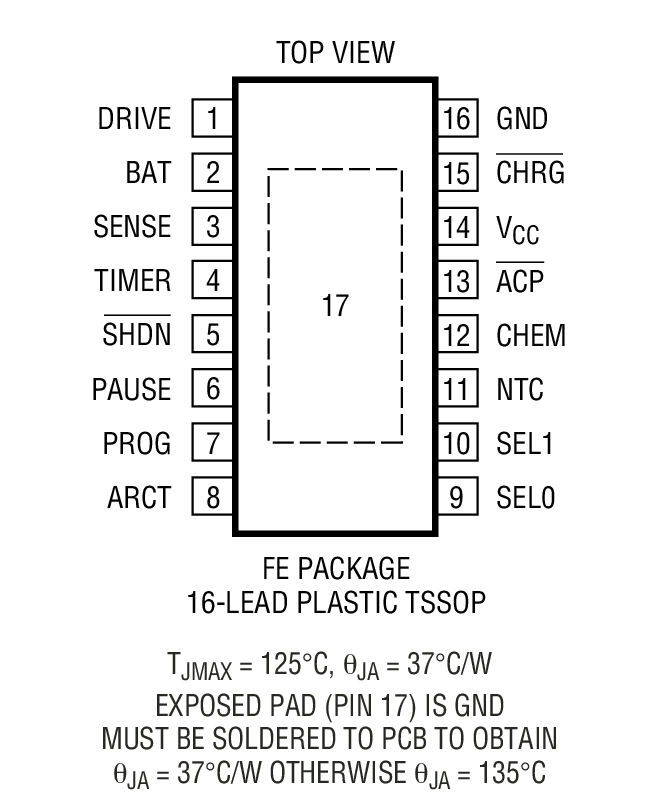

16-Lead TSSOP w/ EP
|
|
|
| LTC4060EFE#TRPBF |
16-Lead TSSOP w/ EP
|
|
- LTC4060EDHC#PBF
- ピン／パッケージ図
-
16-Lead DFN (5mm x 3mm w/ EP)
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- LTC4060EDHC#TRPBF
- ピン／パッケージ図
-
16-Lead DFN (5mm x 3mm w/ EP)
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- LTC4060EFE#PBF
- ピン／パッケージ図
-
16-Lead TSSOP w/ EP
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- LTC4060EFE#TRPBF
- ピン／パッケージ図
-
16-Lead TSSOP w/ EP
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
モデルでフィルタ
製品モデル
製品ライフサイクル
PCN
4 6, 2022
- 22_0068
Laser Top Mark for ETSSOP and TSSOP Packages Assembled in ADPG [PNG] and UTL
LTC4060EFE#PBF
製造中
LTC4060EFE#TRPBF
製造中
モデルでフィルタ
製品モデル
製品ライフサイクル
PCN
4 6, 2022
- 22_0068
Laser Top Mark for ETSSOP and TSSOP Packages Assembled in ADPG [PNG] and UTL
LTC4060EFE#PBF
製造中
LTC4060EFE#TRPBF
製造中
ソフトウェアおよび製品のエコシステム
評価用キット 1
DC783A
LTC4060EFE デモボード | 2A NiMH/NiCD 終端付きリニア・チャージャ、V入力 = 4.5V～10V、I出力 = 0.5A/1A/2A
製品の詳細

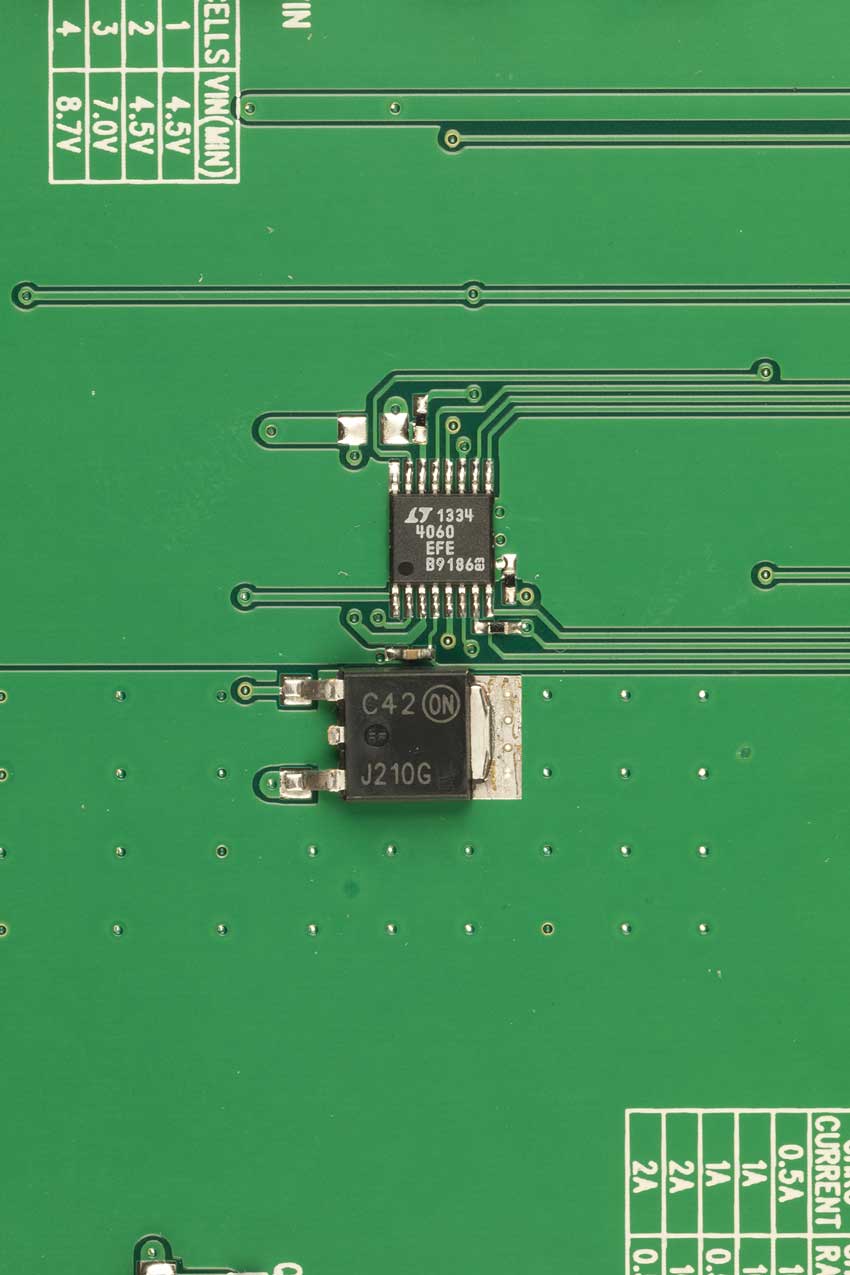

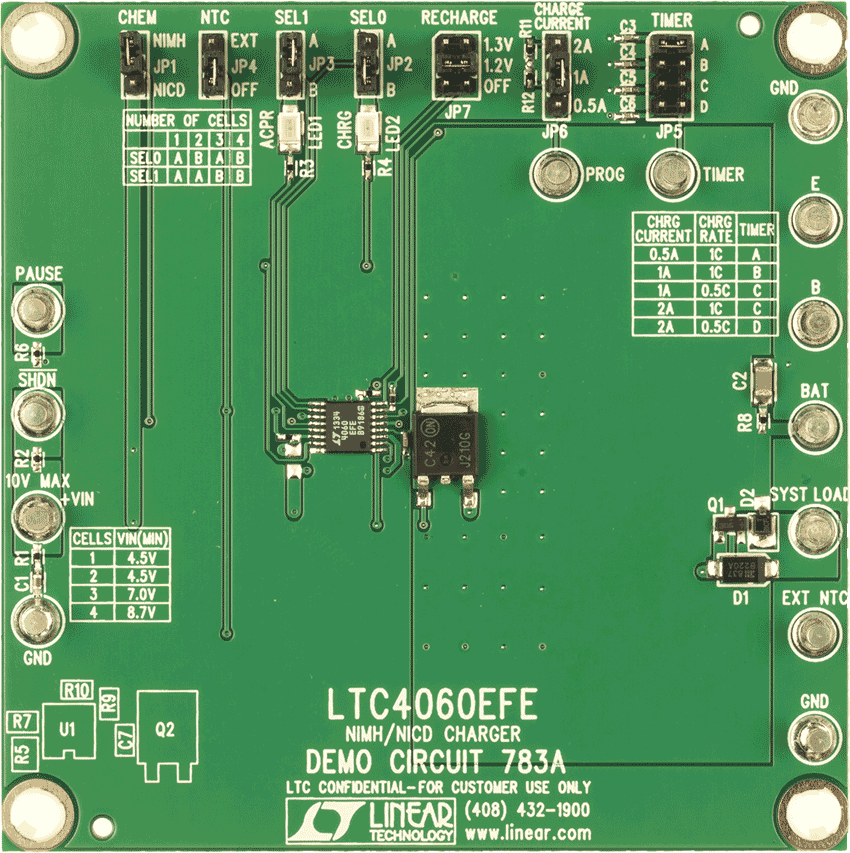

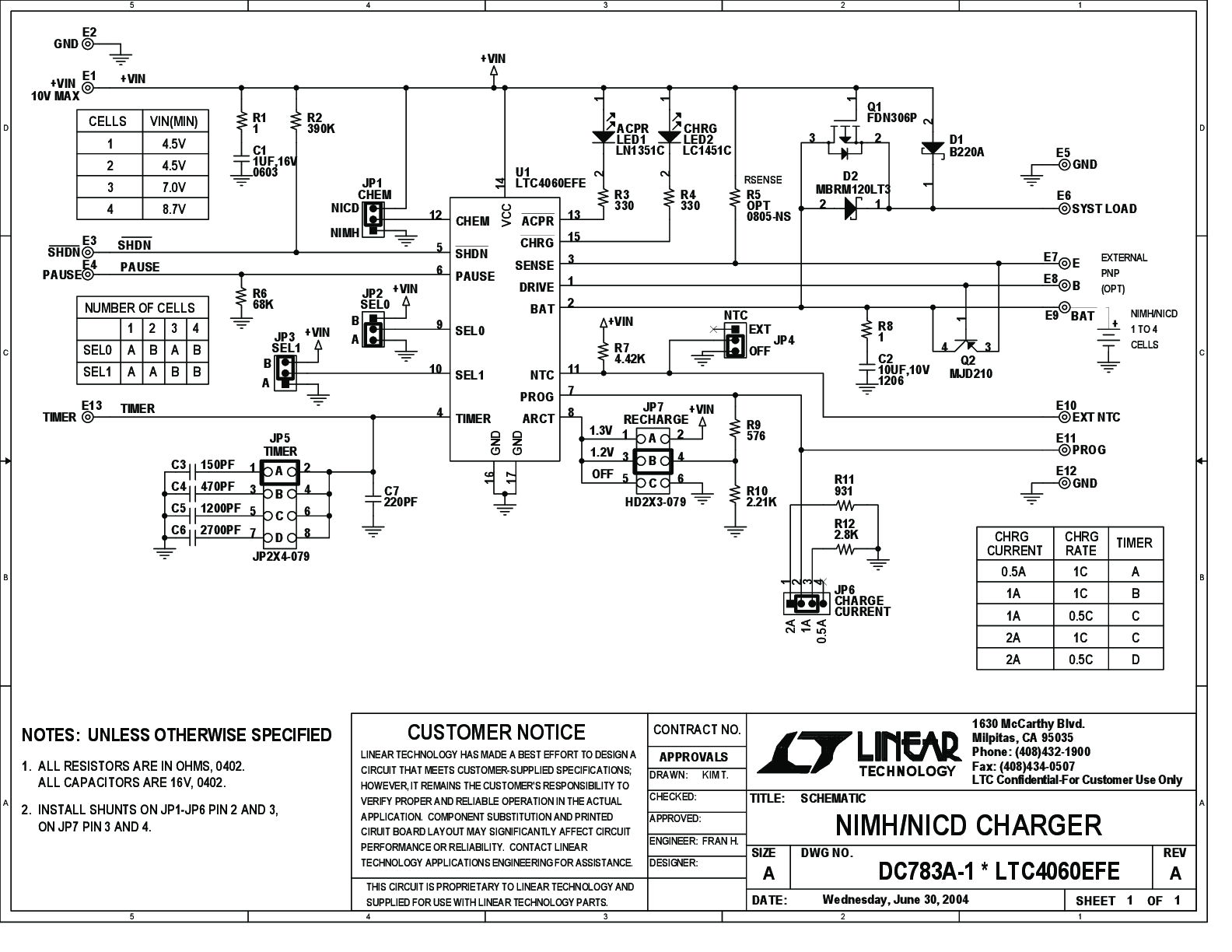

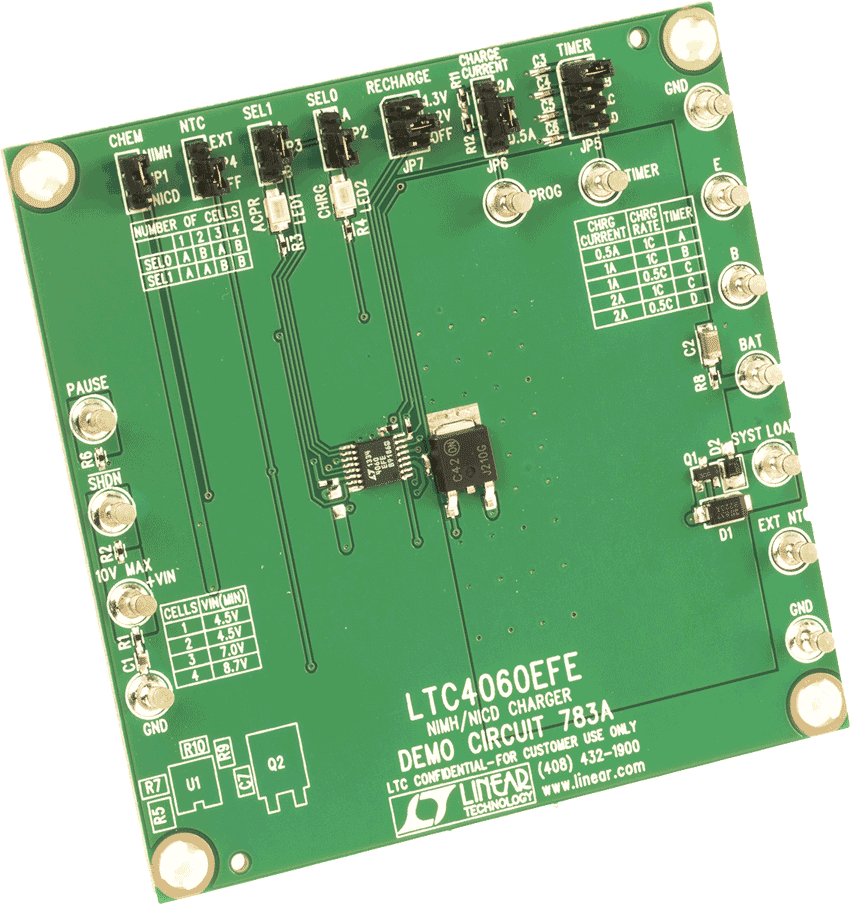

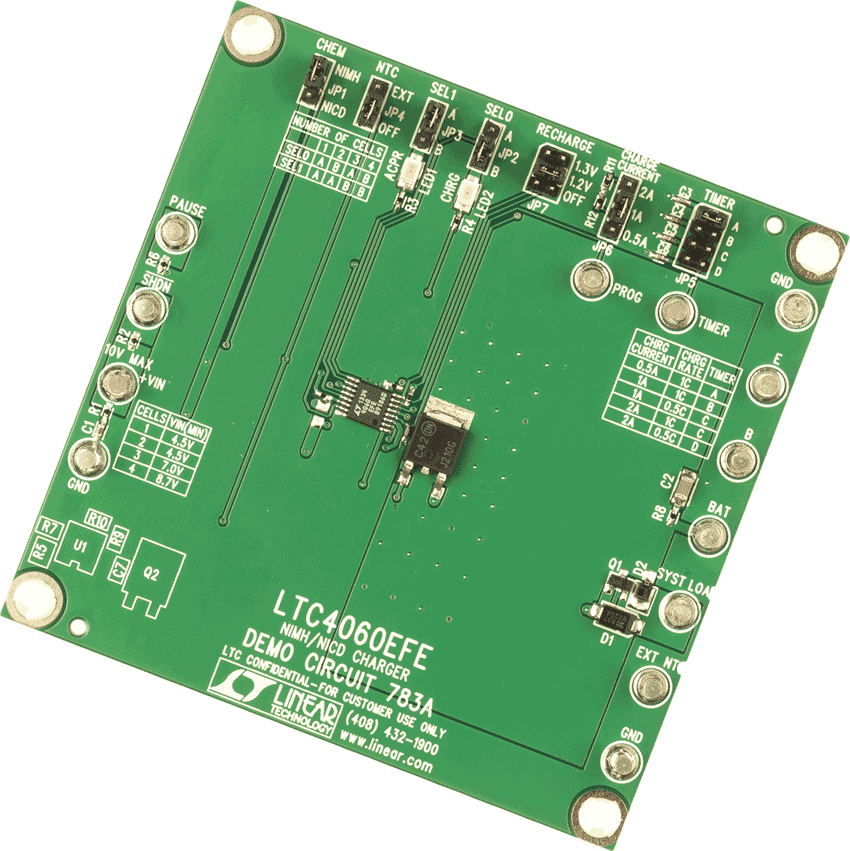

デモンストレーション回路783は完全な高速バッテリ・チャージャ完備で、LTC4060リニア・バッテリ・チャージャを使いNiMHまたはNiCdセルに接続した1、2、3、または4シリーズのチャージができます。このデモ回路は、ピーク電圧および安全タイマーをバックアップの終了として備えるΔVメソッドを用いてバッテリがフルチャージされたときを判断します。入力電圧の範囲は、シングル・セルが4.5V～10Vで、4セルは8.6V～10Vです。
回路の電力部分はPNP電力トランジスタ定電流源から成ります。これはある条件下で最大2Aのチャージ電流を供給できます。ジャンパが0.5A、1Aまたは2Aのチャージ電流をプログラムするために提供されます。その他のチャージ電流は、「PROG」端子ポストに外部抵抗を追加することでプログラムできます。また、2Aを超えるチャージ電流は、外部電流検出抵抗（R5）を内部LTC4060検出抵抗と並列に接続することで設定できます。
ボードには、一部のNTCサーミスタ機能、バッテリ・ケミストリ、直列セルの数、安全タイマーの長さ、リチャージ電圧、およびチャージャのステータスを示す2つのLEDへのジャンパが含まれています。パワーパスFETも含まれています。これにより、入力電源が切断されたときにバッテリと外部システム負荷との間に低損失経路が形成されます。
