LTC4053-4.2

サーマル・レギュレーション装備のUSB互換リチウムイオン・バッテリ・チャージャ

すべて表示 showmore-icon

Info: : 製造中 tooltip
Info: : 製造中 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 4
1Ku当たりの価格 最低価格:$2.54
機能
  • 1セル・リチウムイオン・バッテリをUSBポートから直接充電
  • サーマル・レギュレーションにより、過熱の恐れなく最大充電レートを実現
  • ±7%精度のプログラム可能な充電電流
  • 低損失動作
  • 外付けMOSFET、センス抵抗、ブロッキング・ダイオードが不要
  • プログラム可能な充電終了タイマ
  • ±1%精度のプリセット充電電圧
  • C/10充電電流検出出力
  • ACアダプタ検出ロジック出力
  • シャットダウン時の消費電流:25μA
  • 自動再充電
  • 熱特性が改善された小型10ピンMSOPパッケージ
  • ガスゲージに有用な充電電流モニタ
  • サーミスタ入力により、温度規定充電が可能
製品概要
show more Icon

LTC4053は、USBポートから電力を直接供給可能なリチウムイオン・バッテリ用スタンドアロン・リニア・チャージャです。パワーMOSFETを内蔵し、外付けセンス抵抗やブロッキング・ダイオードが不要です。サーマル・レギュレーションによって充電電流を自動調整し、高電力時や高周囲温度条件下でチップの温度を制限します。このような機能により、最終製品やLTC4053を熱ストレスから保護するとともに、中断なしに最大レートでバッテリを充電することができます。

充電電流と充電時間は1個の抵抗とコンデンサでそれぞれ外部設定できます。入力電源(ACアダプタまたはUSB電源)を取り外すと、LTC4053は自動的に低電流のスリープ・モードになり、バッテリ流出電流は5μA以下に低減されます。

LTC4053はNTC温度検知、C/10検出回路、ACアダプタ検出ロジック、バッテリ低下時の充電調節(トリクル充電)およびシャットダウン(消費電流が25μA)などの機能も搭載しています。

LTC4053は熱特性が改善された10ピンMSOPパッケージで供給されます。


アプリケーション

  •  携帯電話
  •  ハンドヘルド・コンピュータ
  •  充電ドックおよび据置型チャージャ
  •  MP3プレイヤ
  •  デジタル・カメラ

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 4
1Ku当たりの価格 最低価格:$2.54

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
LTC4053EDD-4.2#PBF
  • HTML
  • HTML
LTC4053EDD-4.2#TRPBF
  • HTML
  • HTML
LTC4053EMSE-4.2#PBF
  • HTML
  • HTML
LTC4053EMSE-4.2#TRPBF
  • HTML
  • HTML

モデルでフィルタ

reset

重置过滤器

製品モデル

製品ライフサイクル

PCN

10 11, 2022

- 22_0244

Epoxy Change from Henkel 8290 to 8290A for MSOP Package

2 4, 2020

- 20_0130

Laser Top Mark Conversion for 10-Lead MSOP Packages Assembled in ADPG and UTAC

LTC4053EMSE-4.2#PBF

製造中

LTC4053EMSE-4.2#TRPBF

製造中

モデルでフィルタ

reset

重置过滤器

製品モデル

製品ライフサイクル

PCN

10 11, 2022

- 22_0244

arrow down

Epoxy Change from Henkel 8290 to 8290A for MSOP Package

2 4, 2020

- 20_0130

arrow down

Laser Top Mark Conversion for 10-Lead MSOP Packages Assembled in ADPG and UTAC

LTC4053EMSE-4.2#PBF

製造中

LTC4053EMSE-4.2#TRPBF

製造中

ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

評価用キット

評価用キット 2

reference details image

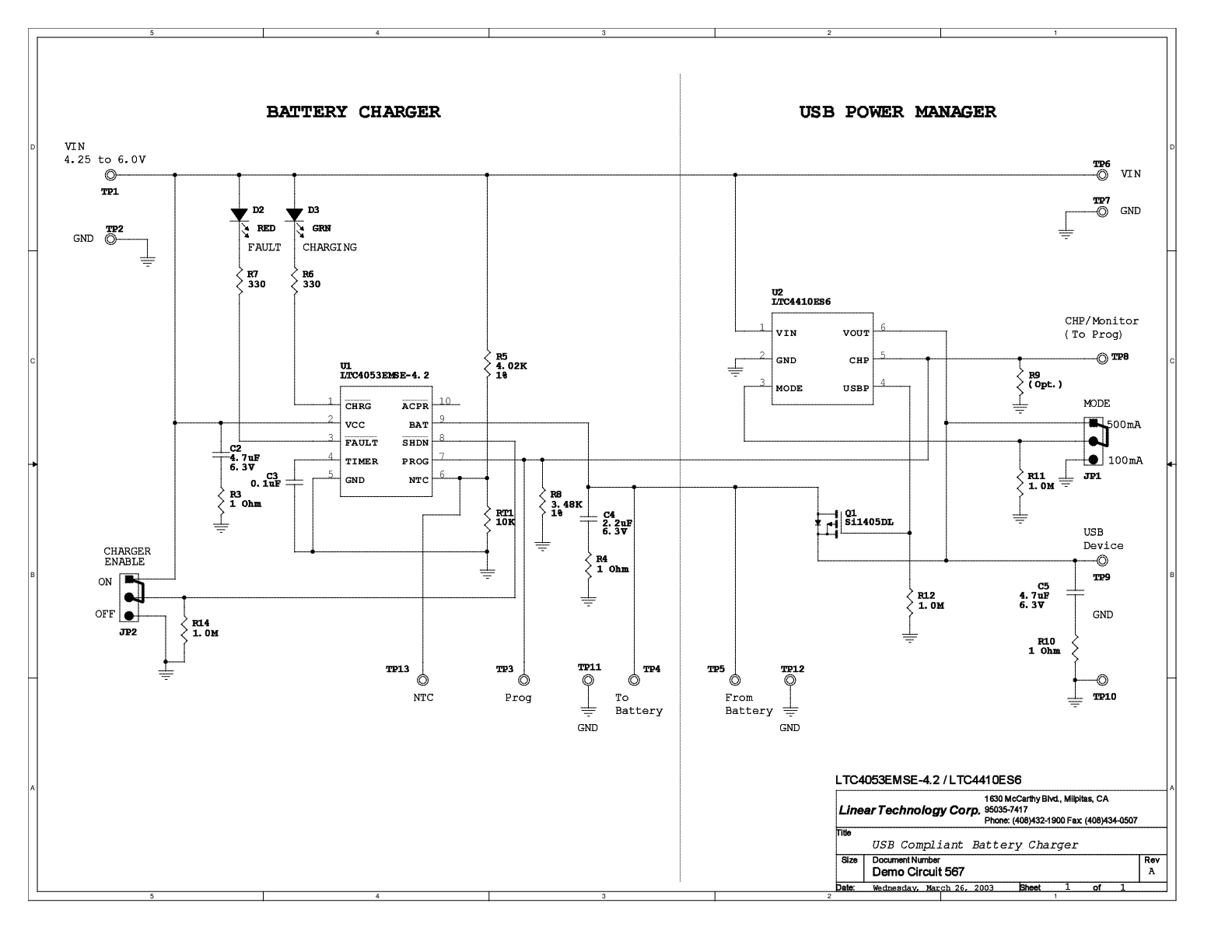

DC567A

LTC4053EMSE-4.2 LTC4410ES6 | USB Compliant Battery Charger, 4.25 to 6Vin, Jumper selectable, 100mA or 500mA

zoom

DC567A

LTC4053EMSE-4.2 LTC4410ES6 | USB Compliant Battery Charger, 4.25 to 6Vin, Jumper selectable, 100mA or 500mA

LTC4053EMSE-4.2 LTC4410ES6 | USB Compliant Battery Charger, 4.25 to 6Vin, Jumper selectable, 100mA or 500mA

製品の詳細

DC567A: Demo Board for the LTC4053-4.2 USB Compatible Lithium-Ion Battery Charger with Thermal Regulation.





reference details image

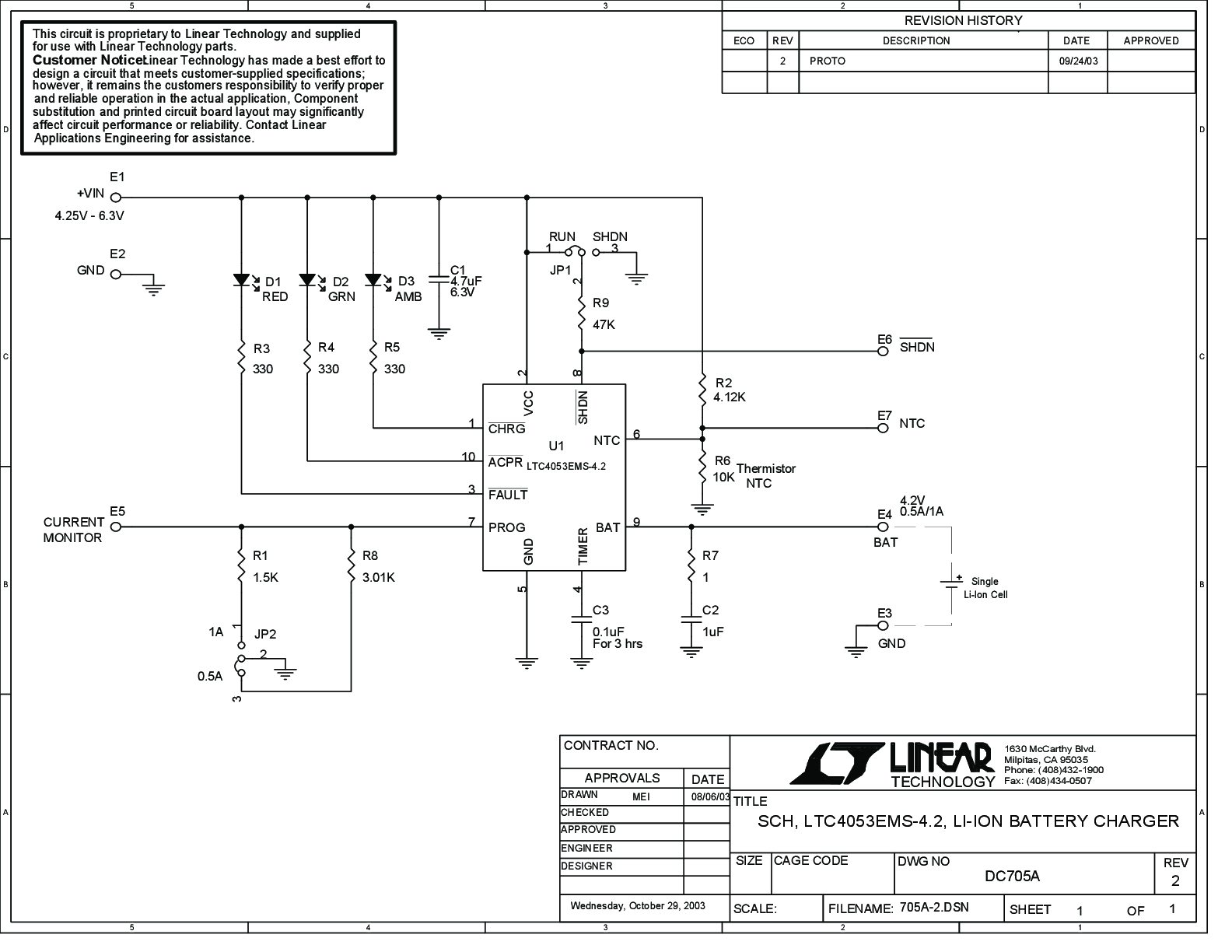

DC705A

LTC4053EMSE-4.2 | Li-Ion Battery Charger, VIN = 4.25V to 6.3V, Bat = 4.2V @ 0.5A/1A

ツールおよびシミュレーション

ツールおよびシミュレーション 1

LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。
