LTC4041

2.5A スーパーキャパシタ・バックアップ・パワー・マネージャ

すべて表示 showmore-icon

Info : 新規設計に推奨 tooltip
Info : 新規設計に推奨 tooltip

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 4
1Ku当たりの価格 最低価格:$3.49
特長
  • 2.5 A 降圧スーパーキャパシタ・チャージャおよび 2.5 A 昇圧バックアップ電源
  • 直列の 1 個のスーパーキャパシタまたは 2 個のスーパーキャパシタからの 2.5 A バックアップ用 6.5 A スイッチ
  • 充電 電流に対する負荷よりも入力電流制限を優先
  • バックアップ中は入力切断スイッチが入力を絶縁
  • バックアップ・モードへのシームレスな自動スイッチオーバー
  • 内部スーパーキャパシタ・バランサ(外付け抵抗不要)
  • プログラム可能な充電電圧と充電電流
  • 入力電力不良インジケータ
  • システム・パワー・グッド・インジケータ
  • オプションの OVP 回路によりデバイスが 60 V を超えるように保護
  • 定周波数動作
  • 熱特性が改善された 24 ピン、4 mm × 5 mm QFN パッケージ
製品概要
show more Icon

LTC4041 は、2.9 V ~ 5.5 V 電源レールの全機能内蔵型スーパーキャパシタ・バックアップ・システムです。直列の 1 個のスーパーキャパシタまたは 2 個のスーパーキャパシタを充電するための高電流降圧 DC/ DC コンバータを装備しています。入力電力が利用できない場合、降圧レギュレータが昇圧レギュレータとして逆に動作し、スーパーキャパシタからシステム出力をバックアップします。

LTC4041 の調整可能な入力電流制限機能により、充電電流を低減して入力電源を過負荷から保護しながら、バックアップ時には外部切断スイッチで入力電源を絶縁します。入力電源が調整可能な PFI 閾値を下回ると、2.5 A 昇圧レギュレータはスーパーキャパシタからシステム出力に電力を供給します。

オプションの入力過電圧保護(OVP)回路は、VIN ピンでの高電圧ダメージから LTC4041 を保護します。内部スーパーキャパシタ平衡用回路は、各スーパーキャパシタ全体で等しい電圧を維持し、各スーパーキャパシタの最大電圧をあらかじめ決められた値に制限します。LTC4041 は低背型(0.75 mm)24 ピン 4 mm × 5 mm QFN パッケージを採用しています。

アプリケーション

  • 「Dying Gasp」状態の電源のライドスルー
  • 高電流ライドスルー 3 V ~ 5 V UPS
  • 電力計/産業用アラーム
  • サーバ/ソリッド・ステート・ドライブ

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 4
1Ku当たりの価格 最低価格:$3.49

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
LTC4041EUFD#PBF
  • HTML
  • HTML
LTC4041EUFD#TRPBF
  • HTML
  • HTML
LTC4041IUFD#PBF
  • HTML
  • HTML
LTC4041IUFD#TRPBF
  • HTML
  • HTML

ソフトウェアおよび製品のエコシステム

評価用キット 1

reference details image

DC2642A

LTC4041 デモ用ボード | 2.5A スーパーキャパシタ・バックアップ・パワー・マネージャ

zoom

DC2642A

LTC4041 デモ用ボード | 2.5A スーパーキャパシタ・バックアップ・パワー・マネージャ

LTC4041 デモ用ボード | 2.5A スーパーキャパシタ・バックアップ・パワー・マネージャ

製品の詳細

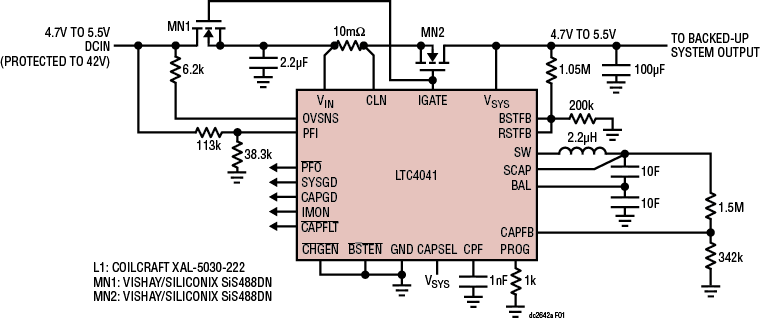

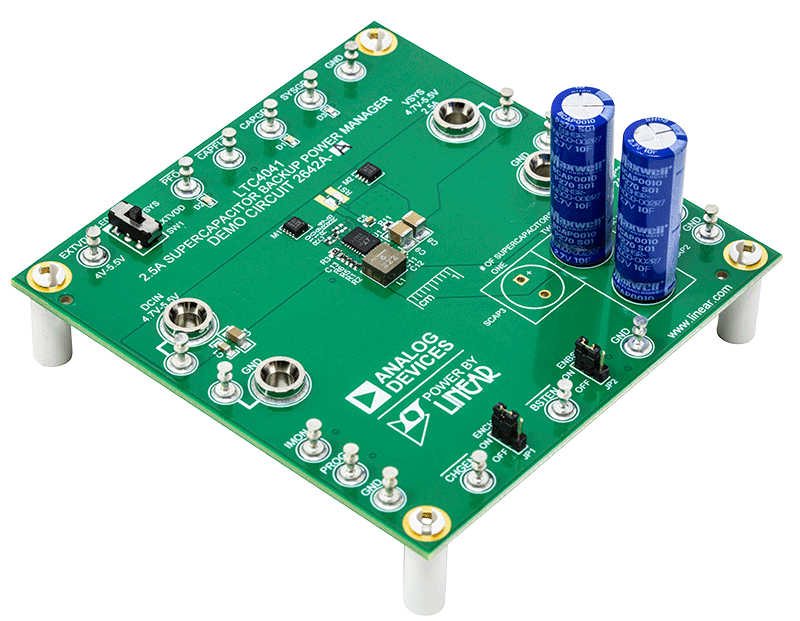

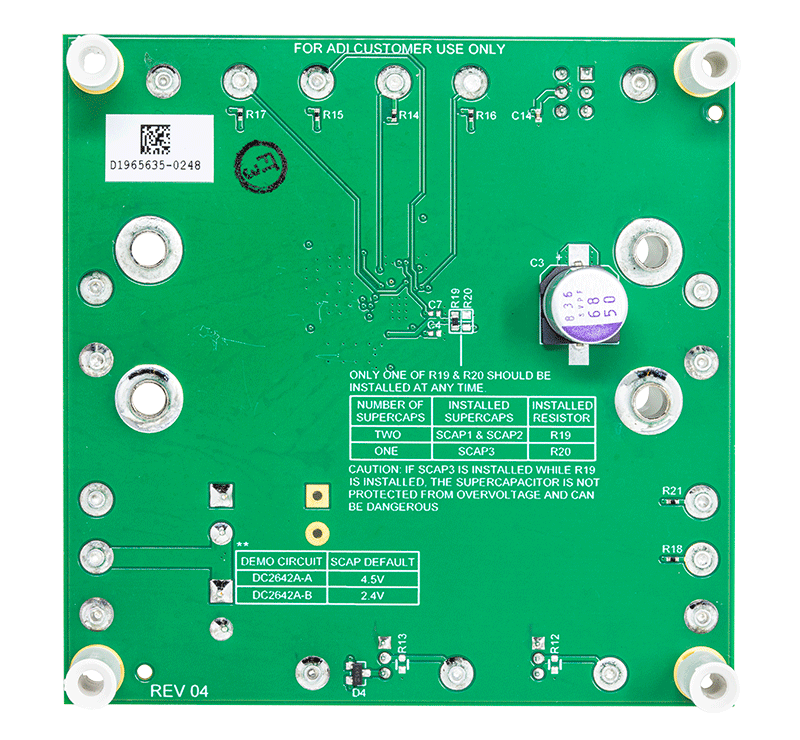

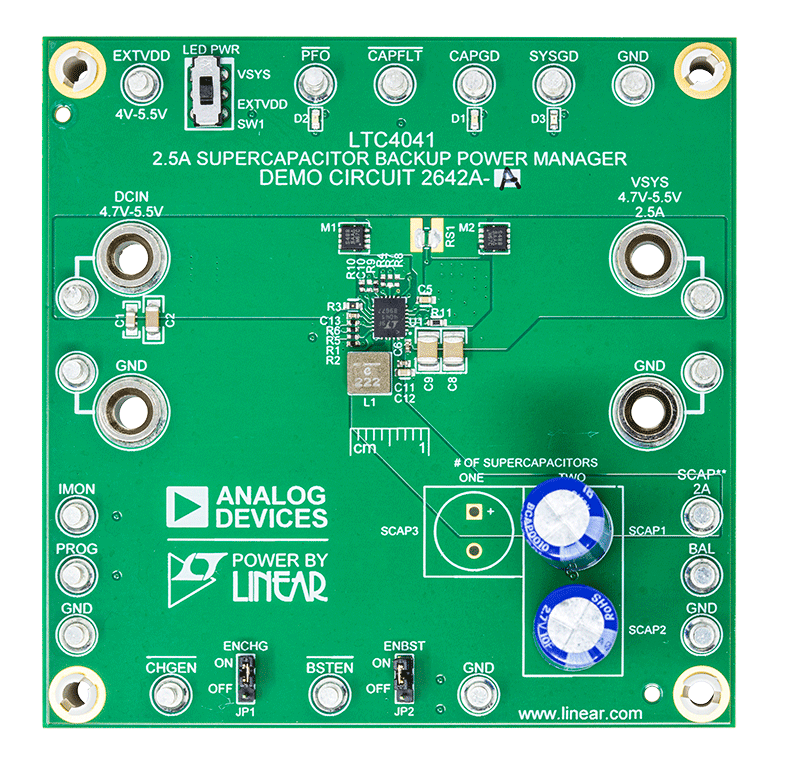

デモンストレーション回路 2642A は、2 個の直列スーパーキャパシタ・スタック(DC2642A-A)または 1 個の直列スーパーキャパシタ・スタック(DC2642A-B)のいずれかで動作する LTC4041 スーパーキャパシタ・バックアップ・パワー・マネージャを示します。このボードは、10F スーパーキャパシタを使用する短期間のパワー・バックアップを備えた 5 V レールの設計をデモンストレーションします。

入力電流制限、充電電流制限、充電電圧、電源障害の閾値、および昇圧は、ボード上の抵抗値を変更することによってすべて設定可能です。ステータス・ピンのモニタリング・ピンと LED インジケータのすべてに対応するテスト・ポイントも評価に役立てることができます。
