LTC4011

高効率、スタンドアロン・ニッケル・バッテリ・チャージャ

すべて表示 showmore-icon

Info: : 製造中 tooltip
Info: : 製造中 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 2
1Ku当たりの価格 最低価格:$5.55
機能
  • 1~16セル用の完全なNiMH/NiCdチャージャ
  • マイクロコントローラやファームウェアが不要
  • 550kHz同期式PWM電流源コントローラ
  • セラミック・コンデンサで可聴ノイズなし
  • PowerPath制御をサポート
  • プログラム可能な充電電流:5%の精度
  • 広い入力電圧範囲:4.5V~34V
  • 自動トリクル予備充電
  • -ΔV高速充電終了
  • オプションのΔT/Δt高速充電終了

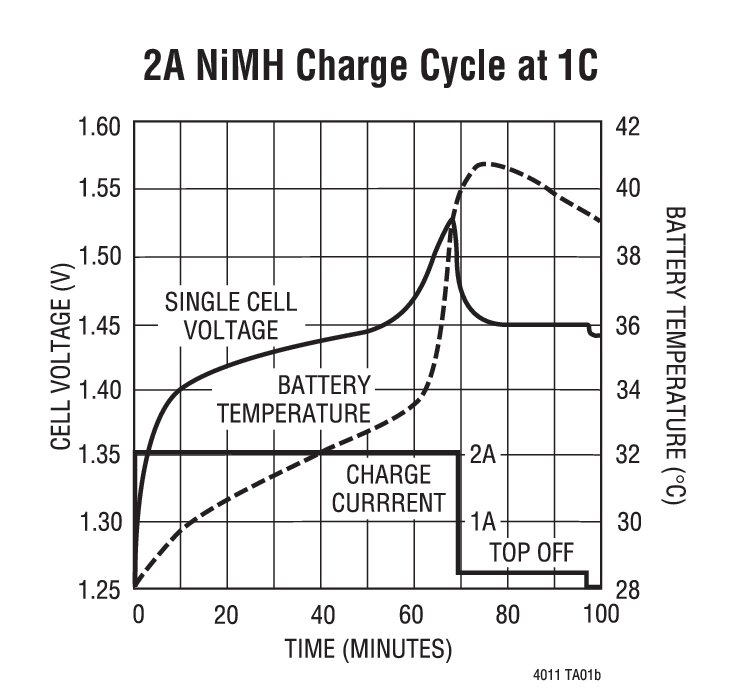

  • 自動NiMHトップオフ充電
  • プログラム可能なタイマ
  • 自動再充電
  • 複数の状態出力
  • マイクロパワー・シャットダウン

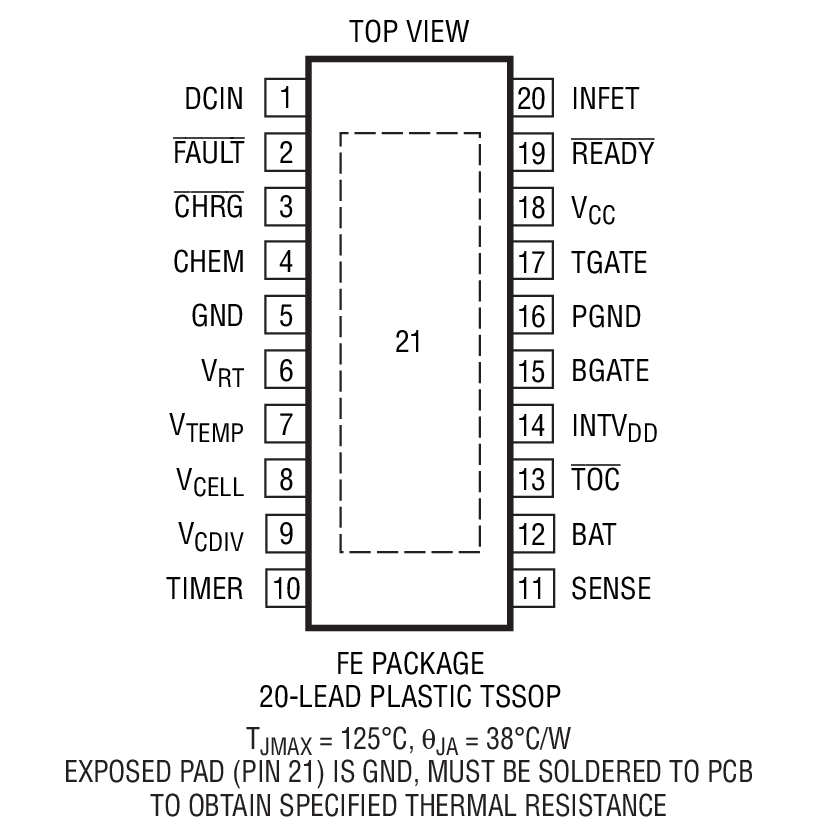

  • 熱特性が改善された20ピンTSSOPパッケージ
製品概要
show more Icon

LTC4011は、完全な、費用効果の高い、ニッケル・バッテリの高速充電ソリューションを、外付け部品をほとんど使用せずに、小型パッケージで提供します。550kHzのPWM電流源コントローラと、充電の開始、モニタおよび終了に必要なすべての制御回路が備わっています。

このデバイスはDCアダプタの存在とバッテリの挿入/取り外しを自動的に検知します。深く放電したバッテリはトリクル電流を使って予備充電します。LTC4011は-ΔVとΔT/Δtの両方の高速充電終了方式を同時に使うことができ、バッテリの様々なフォールトを検出することができます。必要なら、高速充電が完了した後、NiMHバッテリには自動的にトップオフ充電をおこないます。また、充電サイクル完了後バッテリが自己放電すると、デバイスは充電を再度開始します。

LTC4011のすべての充電動作は、実際の充電時間と最大平均セル電圧によって条件確認されます。充電は温度の下限と上限によっても禁止することができます。NiMHまたはNiCdの高速充電終了パラメータはピンで選択可能です。

内蔵されたPowerPath制御サポート機能により、負荷トランジェントが充電終了に悪影響を与えることを許すことなく、システムは常時給電された状態に保たれます。


アプリケーション

  • 組込型またはスタンドアロンのバッテリ・チャージャ
  • 携帯機器や民生機器
  • バッテリ駆動の診断装置や制御装置
  • バックアップ用バッテリ管理

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 2
1Ku当たりの価格 最低価格:$5.55

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
LTC4011CFE#PBF
  • HTML
  • HTML
LTC4011CFE#TRPBF
  • HTML
  • HTML

モデルでフィルタ

reset

重置过滤器

製品モデル

製品ライフサイクル

PCN

4 6, 2022

- 22_0068

Laser Top Mark for ETSSOP and TSSOP Packages Assembled in ADPG [PNG] and UTL

LTC4011CFE#PBF

製造中

LTC4011CFE#TRPBF

製造中

モデルでフィルタ

reset

重置过滤器

製品モデル

製品ライフサイクル

PCN

4 6, 2022

- 22_0068

arrow down

Laser Top Mark for ETSSOP and TSSOP Packages Assembled in ADPG [PNG] and UTL

LTC4011CFE#PBF

製造中

LTC4011CFE#TRPBF

製造中

ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

評価用キット

評価用キット 1

reference details image

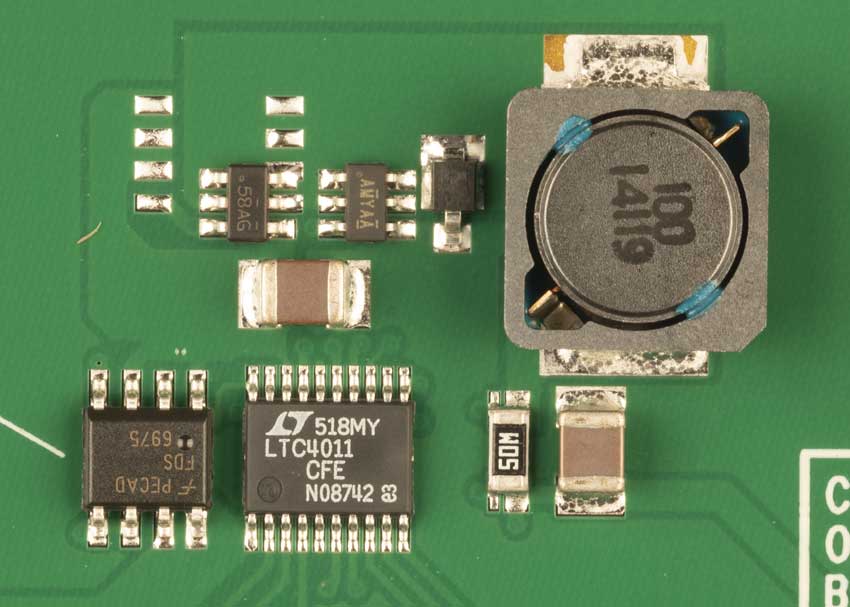

DC674B

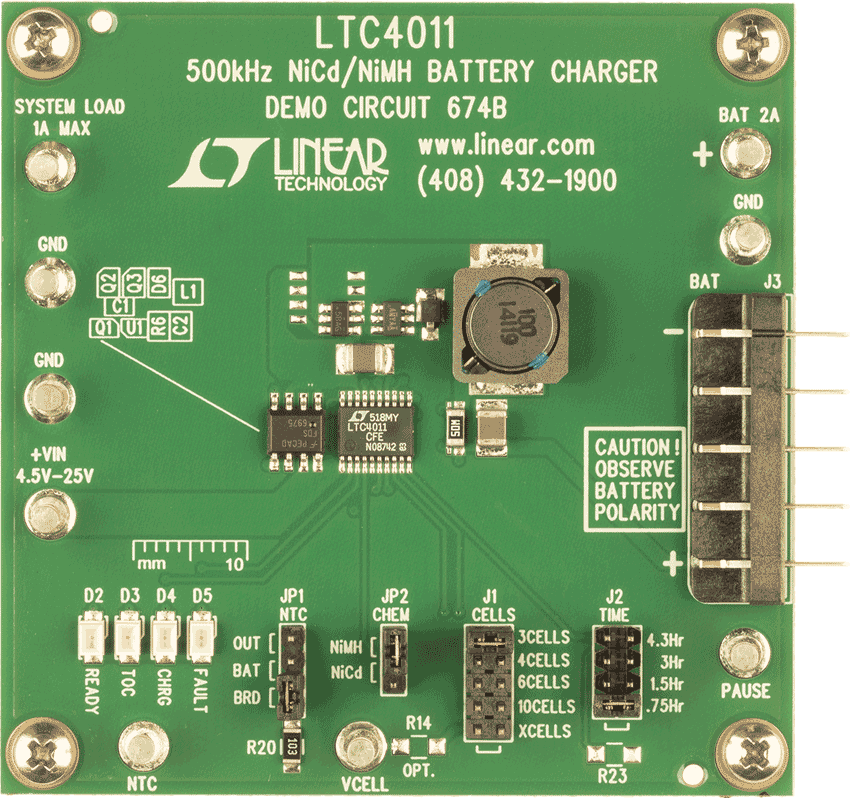

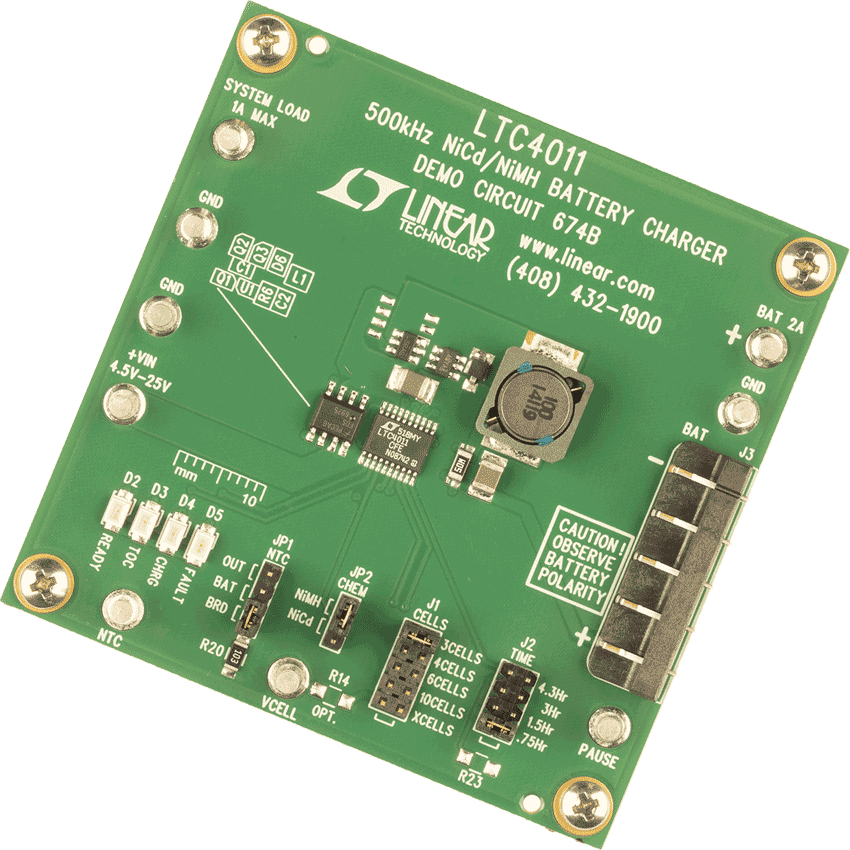

LTC4011EFEデモボード | V入力 = 4.5V~25V、NiCd/NiMH 2Aシンク・バック・バッテリ・チャージャ

zoom

DC674B

LTC4011EFEデモボード | V入力 = 4.5V~25V、NiCd/NiMH 2Aシンク・バック・バッテリ・チャージャ

LTC4011EFEデモボード | V入力 = 4.5V~25V、NiCd/NiMH 2Aシンク・バック・バッテリ・チャージャ

製品の詳細

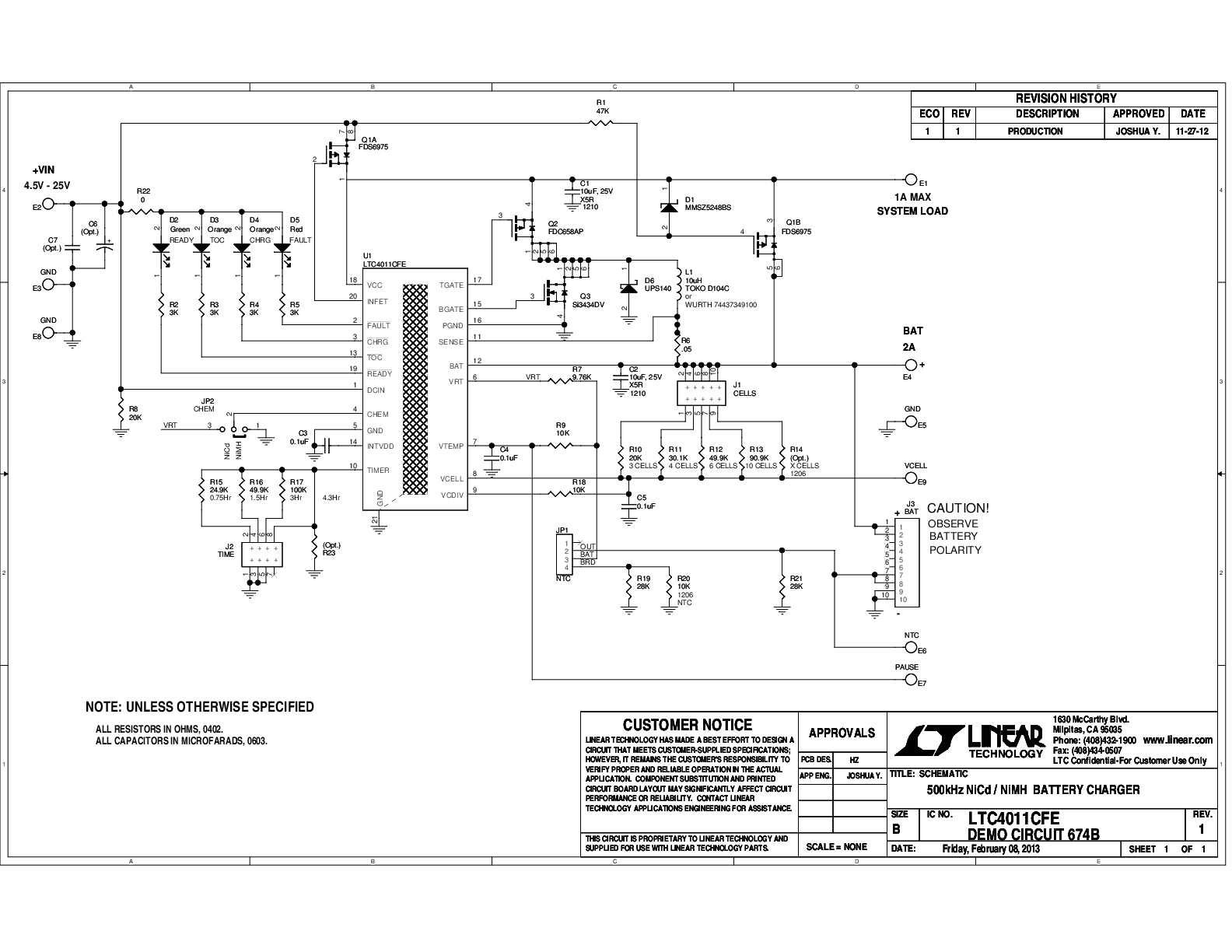

デモンストレーション回路DC674Bは完全な高速バッテリ・チャージャ完備で、NiMHまたはNiCdセルに接続した3、4、6、または10シリーズのチャージができます。ボードに適切な抵抗をインストールすることにより、他のセル数を充電することもできます(最大16セル)。回路の電力部分は550kHz同期降圧定電流源から成ります。これは最大2Aのチャージ電流を供給します。他のチャージ電流は検出抵抗を変えることによって選択することができます。また、チャージ電流が大きい場合(2〜4A)、PCボードはデュアル・レイアウトのため、トップ・スイッチで大きなFETを使用できます。また、PowerPath™ FETも含まれており、入力電力が切断されたときにバッテリと外部システム負荷の間に低電圧降下経路を提供します。充電終了には、-ΔV、ΔT/Δt、ピーク電圧、および安全タイマーが含まれます。
