製品概要

機能と利点

  • 広い動作入力電圧範囲:3.5V~60V
  • 広い出力電圧範囲:0.8V~VIN
  • 低い動作時IQ = 40µA
  • 超低損失動作:100%デューティ・サイクル
  • 強力な高電圧MOSFETゲート・ドライバ
  • 固定周波数電流モード・アーキテクチャ
  • 隣接ピンの開放/短絡をFMEAで検査済み
  • 軽負荷時に高効率のBurst Mode®動作またはパルス・スキップ・モードを選択可能
  • プログラム可能な固定周波数:50kHz~850kHz
  • 位相同期可能な周波数:75kHz~750kHz
  • 高精度の電流制限
  • プログラム可能なソフトスタートまたは電圧トラッキング
  • 内部ソフトスタート回路により滑らかな起動を保証
  • パワーグッド出力による電圧モニタ
  • 低いシャットダウン時消費電流IQ = 7µA
  • 熱特性が改善された小型の12ピンMSOPパッケージおよびDFNパッケージで供給可能

製品概要

LTC3864は、堅牢な高電圧の降圧DC/DCコントローラで、自動車や産業用機器のアプリケーションに最適です。このデバイスはPチャネル・パワーMOSFETスイッチを駆動し、デューティ・サイクルが100%の動作が可能です。入力電圧範囲および出力電圧範囲が広いので、数多くのアプリケーションで使用できます。このデバイスは、故障条件時の動作について故障モード影響解析(FMEA)の手順で検査されています。

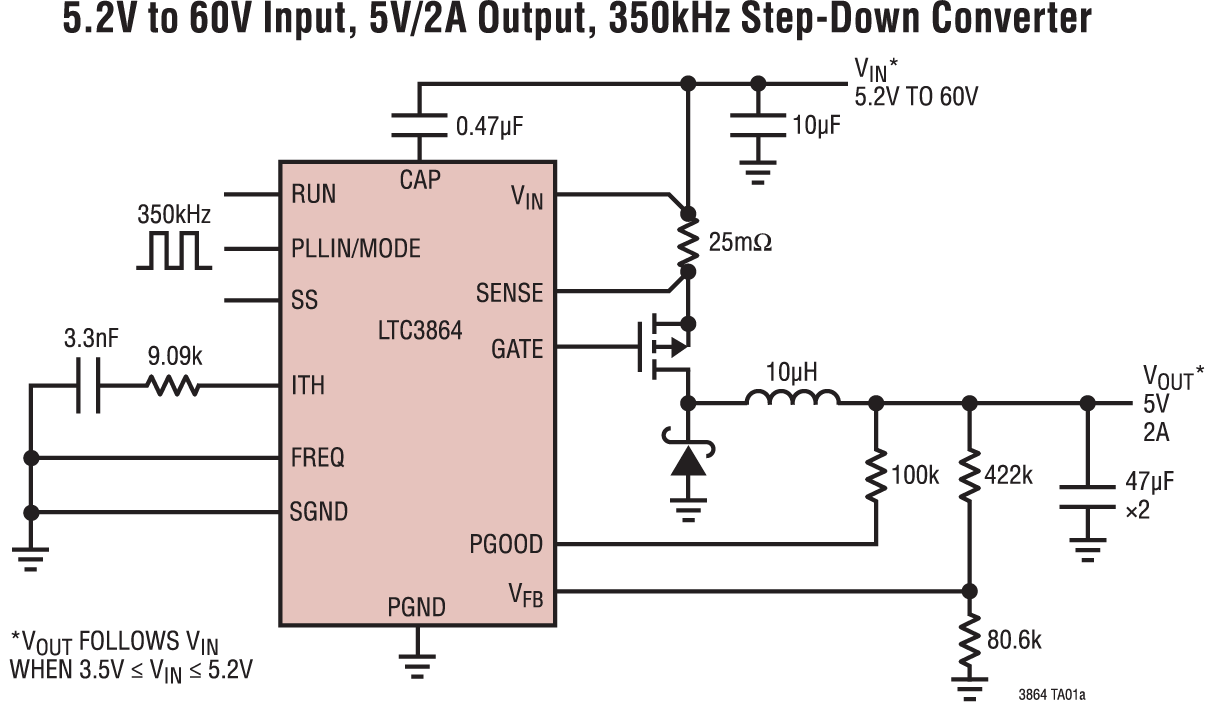

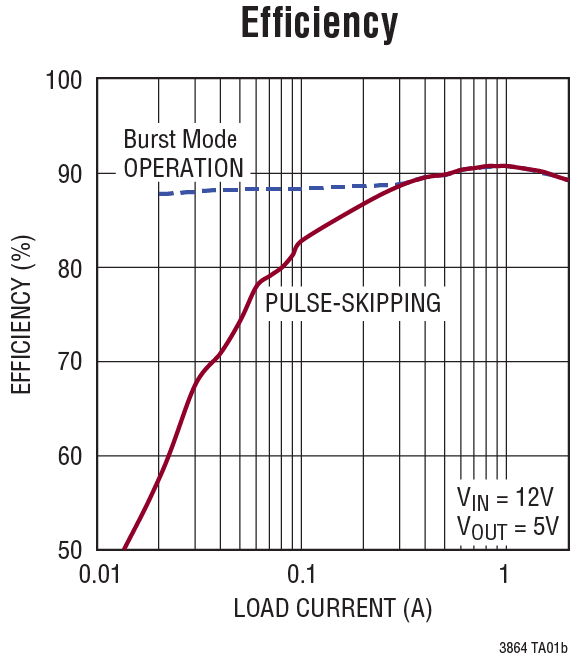

LTC3864は軽負荷での効率が優れており、ユーザーがプログラム可能なBurst Mode動作で流れる静止電流はわずか40µAです。ピーク電流モード、固定周波数PWMアーキテクチャにより、スイッチング周波数と出力電流制限値を正確に制御できます。スイッチング周波数は外付け抵抗を使用して50kHz~850kHzの範囲で設定可能で、75kHz~750kHzの範囲の外部クロックに同期させることもできます。

LTC3864は、プログラム可能なソフトスタート機能または出力トラッキング機能を備えています。安全上の機能としては、過電圧保護、過電流保護、および短絡保護(周波数フォールドバックやパワーグッド出力信号機能を含む)があります。

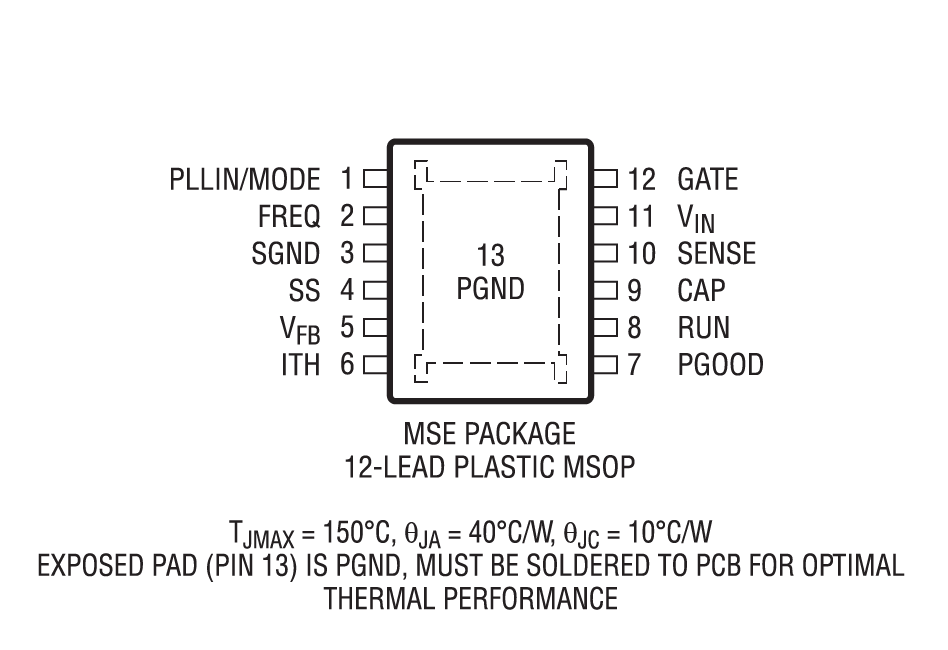

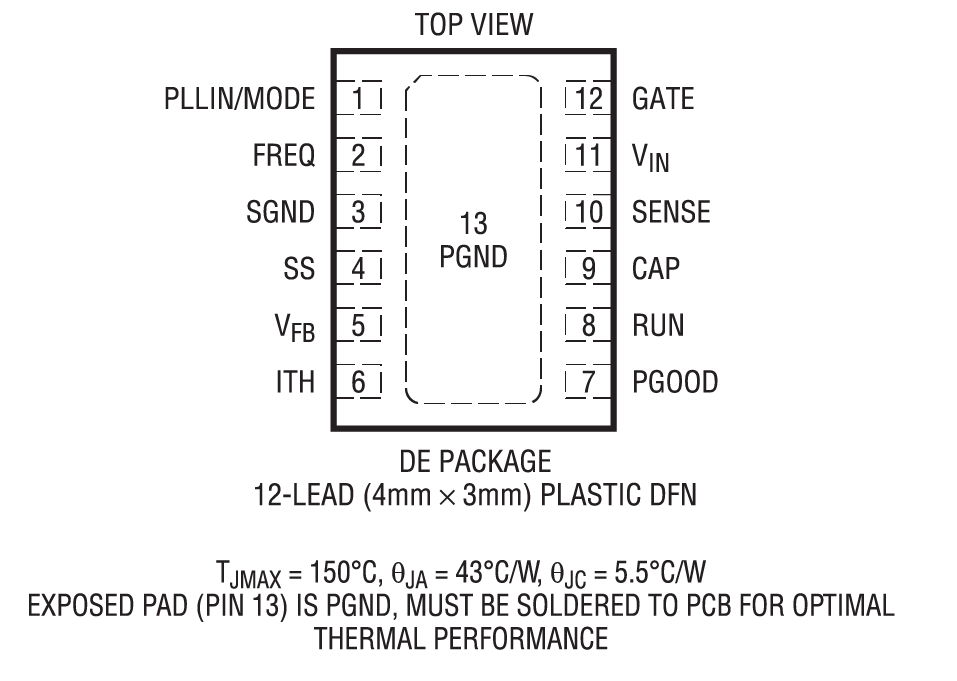

LTC3864は、熱特性が改善された12ピンMSOPパッケージおよび3mm × 4mmのDFNパッケージで供給されます。


アプリケーション

  • 産業用および自動車用電源
  • 通信機器用電源
  • 分散給電システム

製品ライフサイクル icon-recommended 製造中

この製品ファミリーの1つ以上の型番が生産/供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。

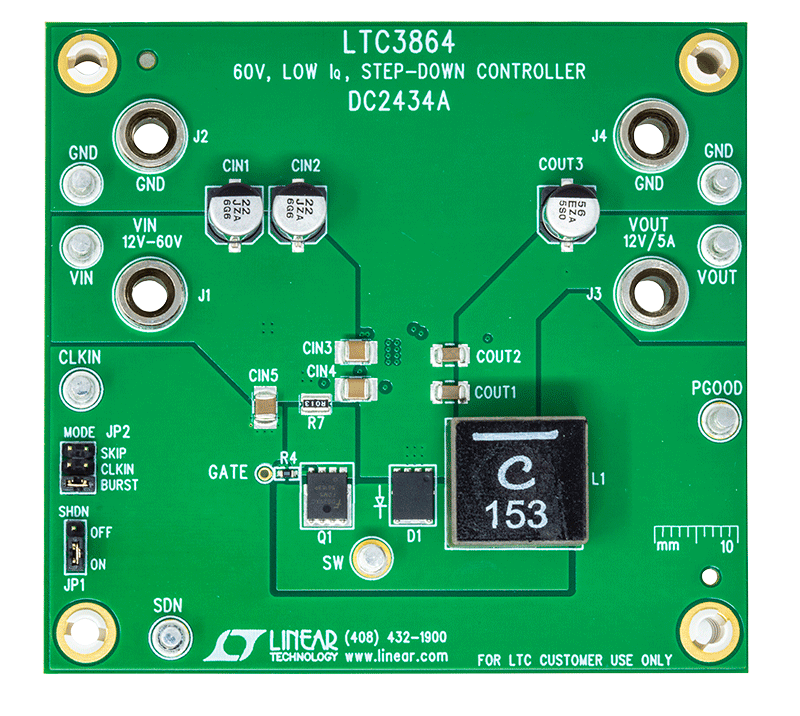

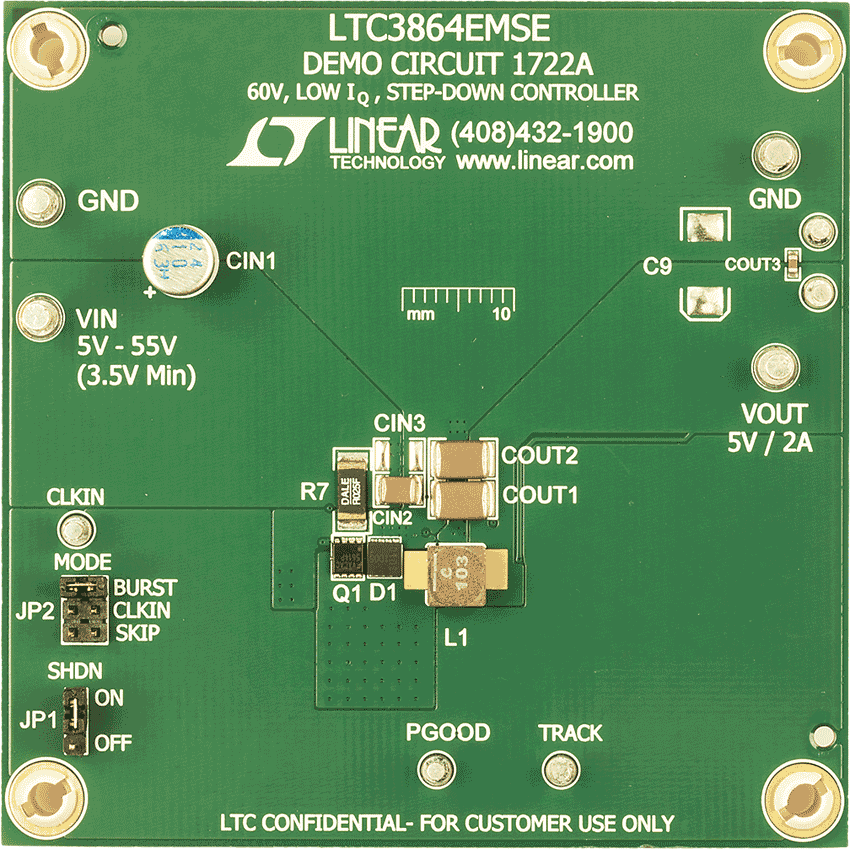

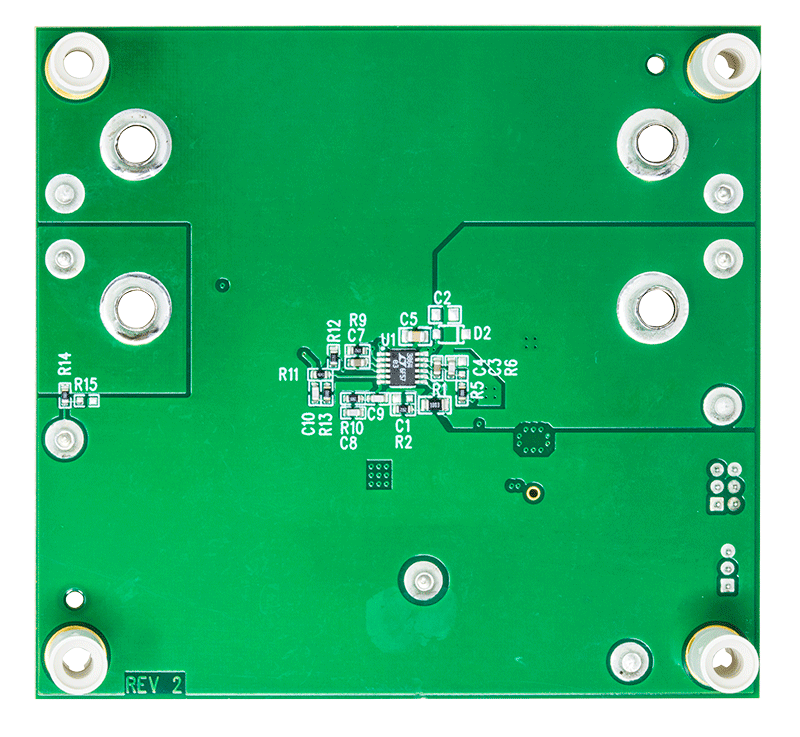

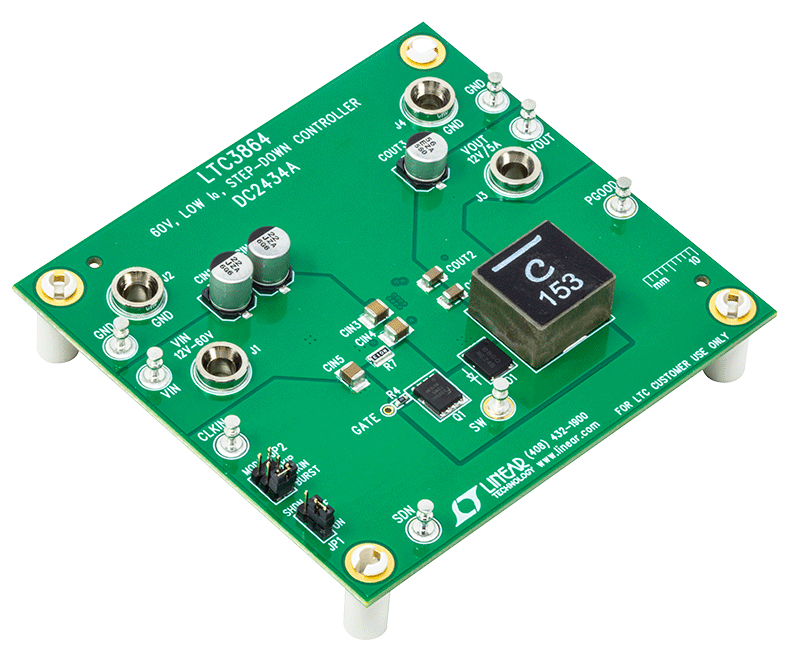

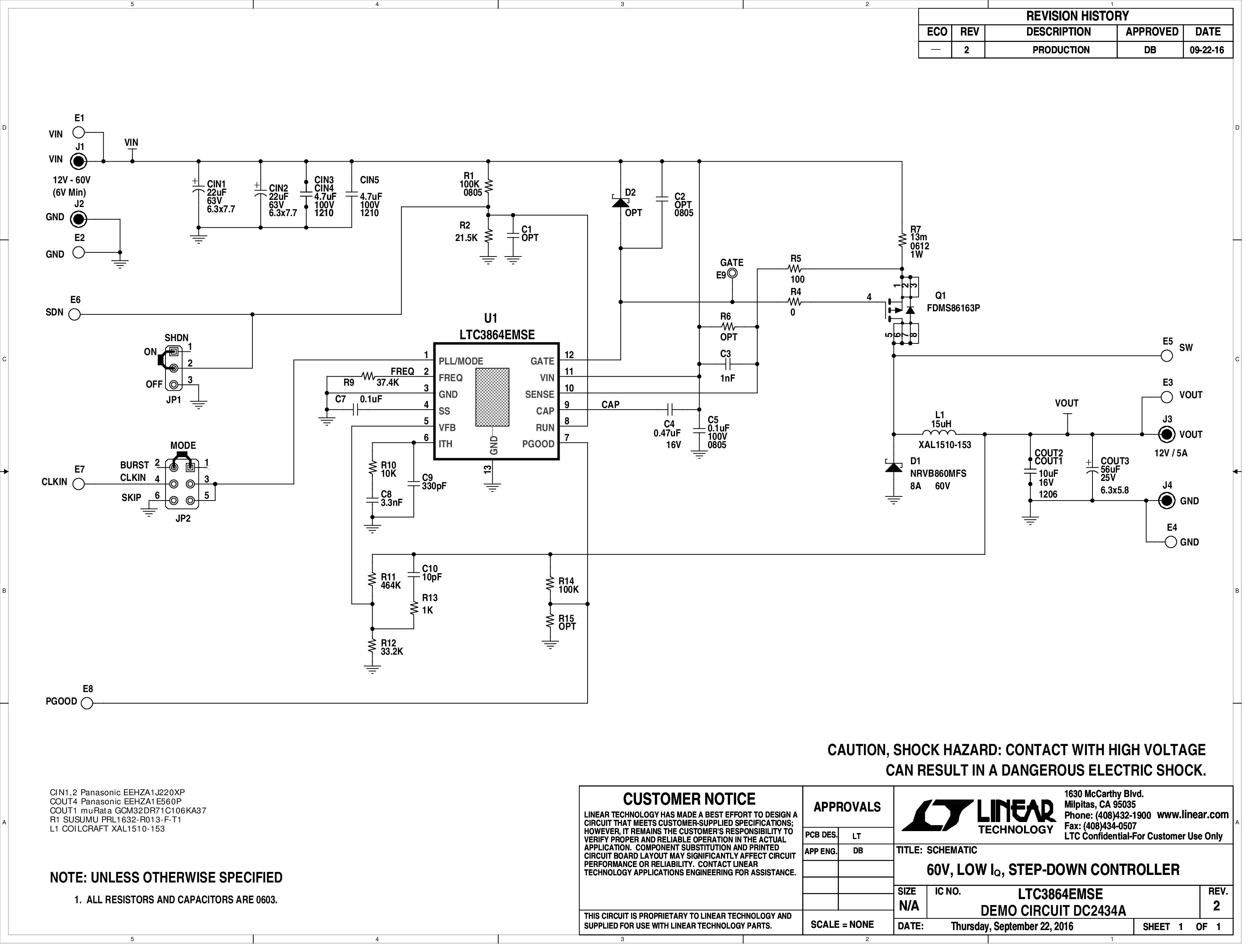

評価キット (2)
