LTC3863

新規設計に推奨

低静止電流の60V反転型DC/DCコントローラ

データシート (Rev. B)
製品セレクション・テーブル
利用上の注意

本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.J）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
Viewing:

製品情報

  • 広い動作入力電圧範囲：3.5V～60V
  • 広い負の出力電圧範囲：-0.4V～-150V超
  • 低い動作時IQ = 70μA
  • 強力な高電圧MOSFETゲート・ドライバ
  • 固定周波数電流モード・アーキテクチャ
  • 隣接ピンの開放/短絡をFMEAで検査済み
  • 軽負荷時に高効率のBurst Mode®動作またはパルス・スキップ・モードを選択可能
  • プログラム可能な固定周波数：50kHz～850kHz
  • 位相同期可能な周波数：75kHz～750kHz
  • 高精度の電流制限
  • プログラム可能なソフトスタートまたは電圧トラッキング
  • 内部ソフトスタート回路により滑らかな起動を保証
  • 低いシャットダウン時IQ = 7μA
  • 熱特性が改善された小型の12ピンMSOPパッケージおよびDFNパッケージで供給可能

LTC3863は、堅牢な反転型DC/DC PMOSコントローラで、自動車や産業用機器のアプリケーションに最適です。このデバイスは、PチャネルのパワーMOSFETを駆動して負の出力電圧を発生し、1本のインダクタだけで回路を完成させることができます。–0.4V～–150Vの出力電圧は、通常はより高い電圧で実現可能であり、外付け部品によってのみ制限されます。

LTC3863は軽負荷での効率が優れており、ユーザがプログラム可能なBurst Mode動作で流れる静止電流はわずか70µAです。ピーク電流モード、固定周波数PWMアーキテクチャにより、スイッチング周波数と出力電流制限値を正確に制御できます。スイッチング周波数は外付け抵抗を使用して50kHz～850kHzの範囲で設定可能で、75kHz～750kHzの範囲の外部クロックに同期させることもできます。

LTC3863は、プログラム可能なソフトスタート機能または出力トラッキング機能を備えています。安全上の機能としては、過電圧保護、過電流保護、および短絡保護（周波数フォールドバックを含む）があります。

LTC3863は、熱特性が改善された12ピンMSOPパッケージおよび3mm × 4mmのDFNパッケージで供給されます。


アプリケーション

  • 産業用および自動車用電源
  • 通信機器用電源
  • 分散給電システム
LTC3863
低静止電流の60V反転型DC/DCコントローラ
4.5V to 16V Input, –5V/1.7A Output, 350kHz Inverting Converter Efficiency Product Package 1 Product Package 2
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成
質問する
サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ドキュメント

データシート 2

信頼性データ 1

ユーザ・ガイド 1

デザイン・ノート 1

技術記事 3

さらに詳しく
myAnalogに追加

myAnalogのリソース・セクション、既存／新規プロジェクトにメディアを追加する。

新規プロジェクトを作成

ソフトウェア・リソース

必要なソフトウェア／ドライバが見つかりませんか？

ドライバ／ソフトウェアをリクエスト

ハードウェア・エコシステム

製品モデル 製品ライフサイクル 詳細
保護スイッチ ＆ コントローラ 1
LTC4364
新規設計に推奨 理想ダイオードを備えたサージ・ストッパー
Modal heading
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成

ツールおよびシミュレーション

LTspice 1

下記製品はLTspiceで使用することが出来ます。:

  • LTC3863
LTspice

LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。



評価用キット

eval board
schematic 1
schematic 2
schematic 3
schematic 4
schematic 5
schematic 6
DC1737A

LTC3863EMSE Demo Board | 4.5V-16V; VOUT = -5.2V @ 1.7A or -12V @ 1A

今すぐ購入 詳細を表示

製品詳細

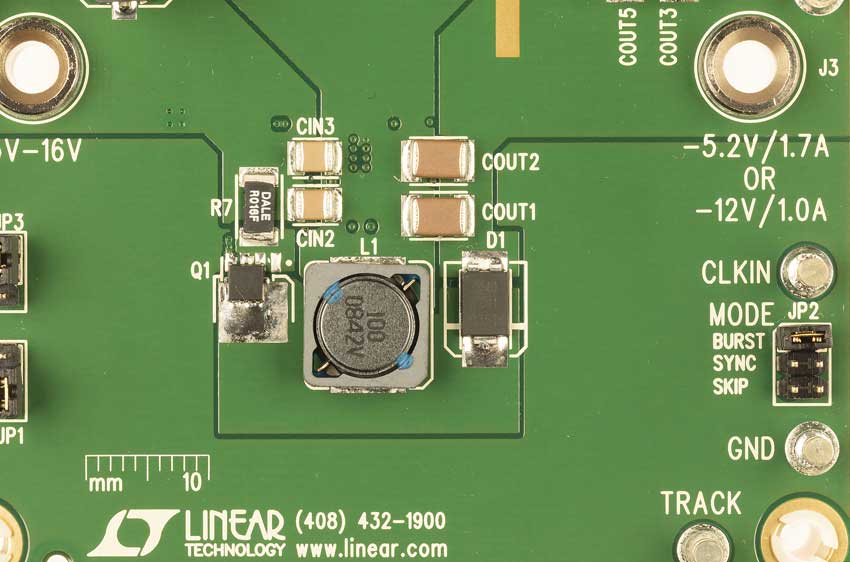

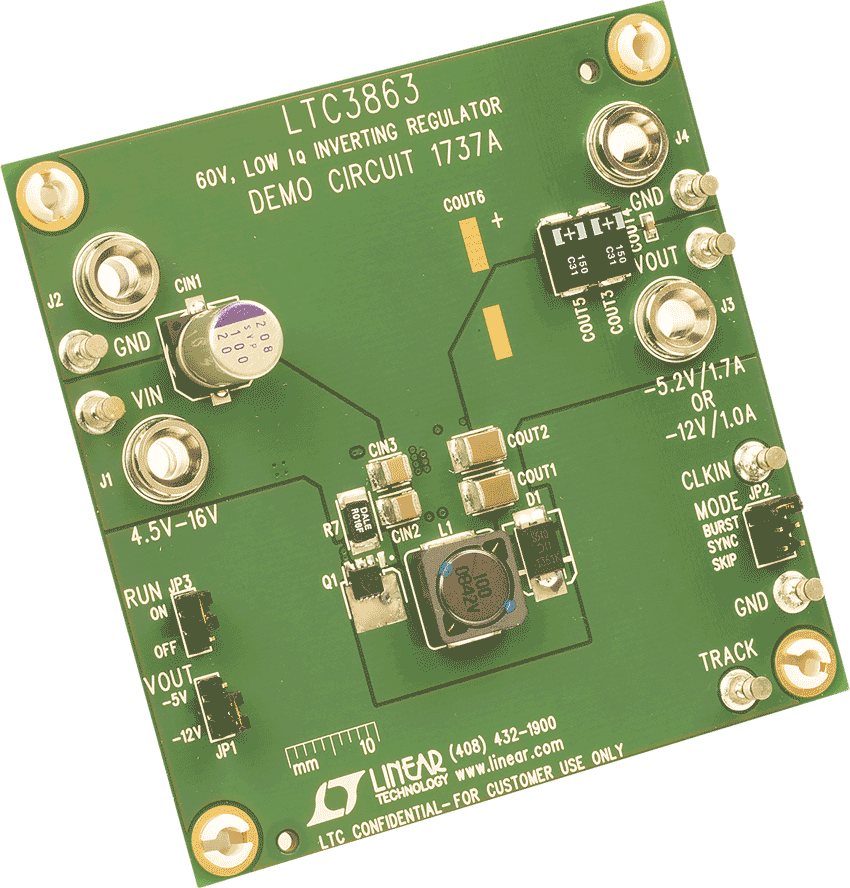

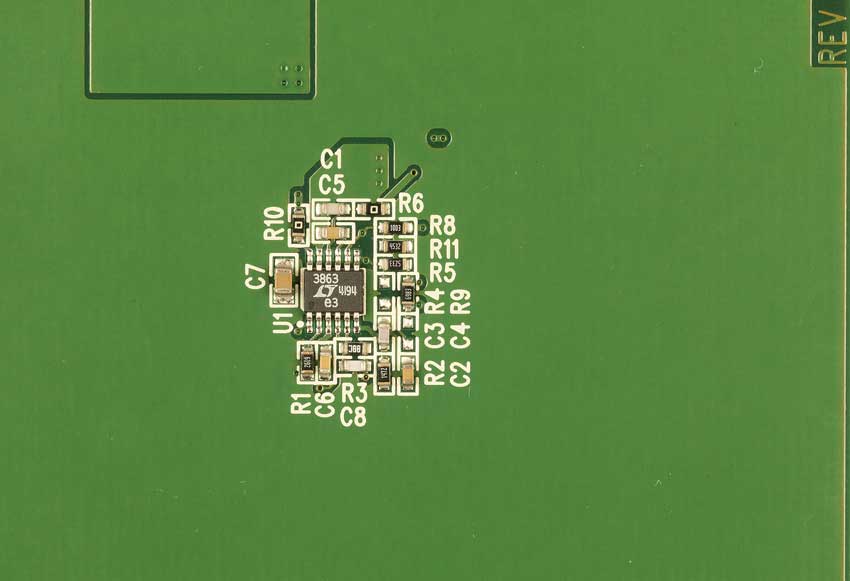

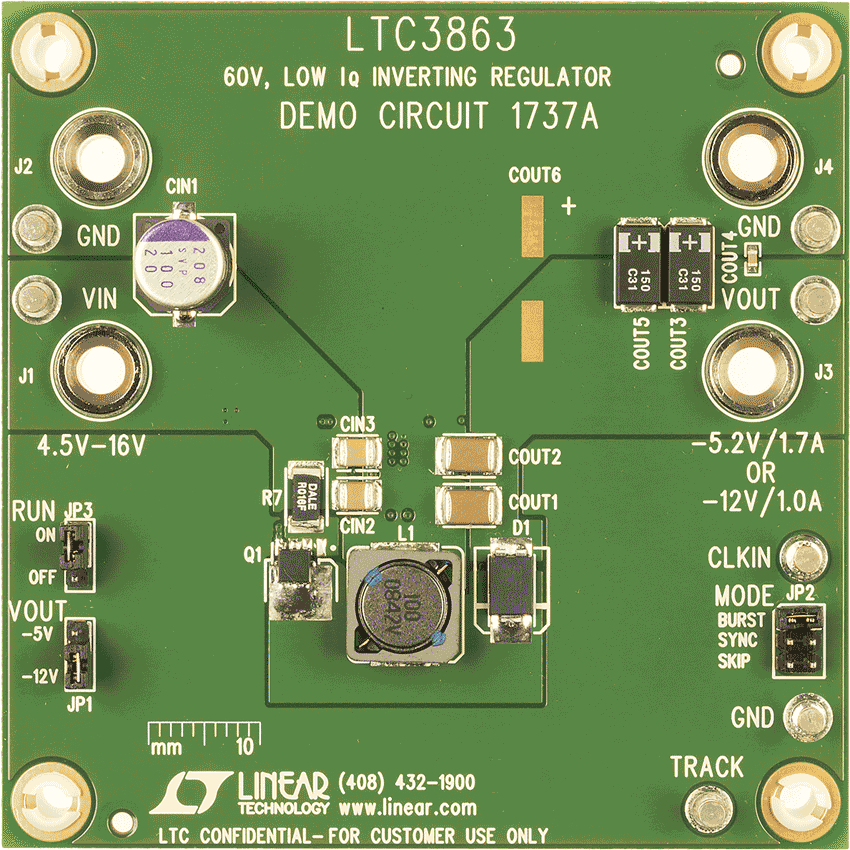

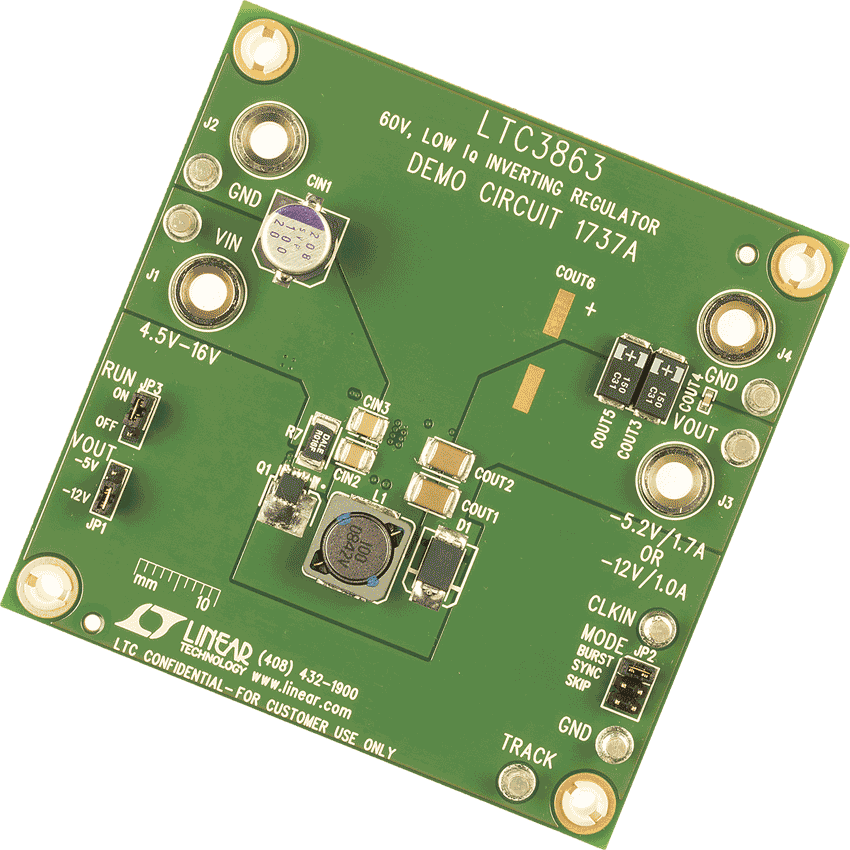

Demonstration circuit 1737A is a current-mode inverting DC/DC converter featuring the LTC3863. The board operates from an input range of 4.5V to 16V, and provides a –5.2V, 1.7A output or a –12V, 1A output (jumper selectable). It operates at 400kHz and may be synchronized to an external clock. A soft-start feature controls output voltage slew rate at start-up, reducing current surge and voltage overshoot. Burst Mode® operation that improves efficiency at light loads can be enabled with a jumper. A power good output signal is provided. The demonstration board has options for larger MOSFET and diode packages on the back of the board for higher output current requirements.
DC1737A
LTC3863EMSE Demo Board | 4.5V-16V; VOUT = -5.2V @ 1.7A or -12V @ 1A

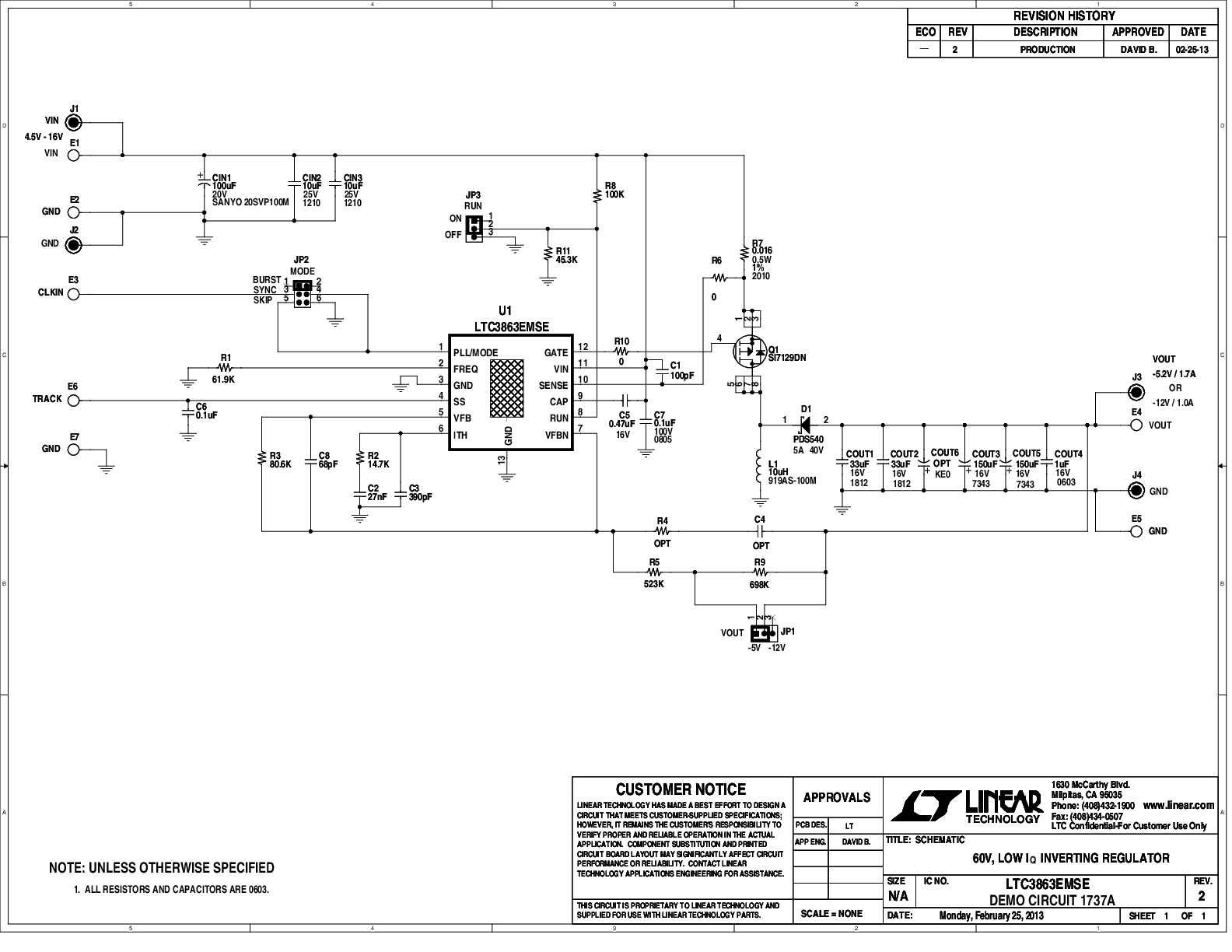

DC1737A Demo Board DC1737A Demo Board DC1737A Demo Board DC1737A Demo Board DC1737A Demo Board DC1737A - Schematic
