LTC3860

電流分担機能付き、デュアル、マルチフェーズ電圧モード降圧DC/DCコントローラ

すべて表示 showmore-icon

Info: : 製造中 tooltip
Info: : 製造中 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 4
1Ku当たりの価格 最低価格:$3.12
特長
  • パワーブロック、DRMOS、または外部ゲート・ドライバおよびMOSFETと共に動作
  • 高精度電流分担機能付き固定周波数電圧モード制御
  • ±0.75%精度の 0.6V 電圧リファレンス
  • リモート出力電圧検出用差動アンプ
  • マルチフェーズが可能:最大12フェーズで動作
  • プログラム可能な電流制限
  • プリバイアスされた負荷に安全に電力供給
  • プログラム可能またはPLL同期可能なスイッチング周波数:最大1.25MHz
  • インダクタのDCR を使用した損失のない電流検出、または検出抵抗を使用した高精度電流検出
  • VCC 範囲: 3V~5.5V
  • VIN 範囲: 3V~24V
  • パワーグッド出力電圧モニタ
  • 出力電圧トラッキングが可能
  • プログラム可能なソフトスタート

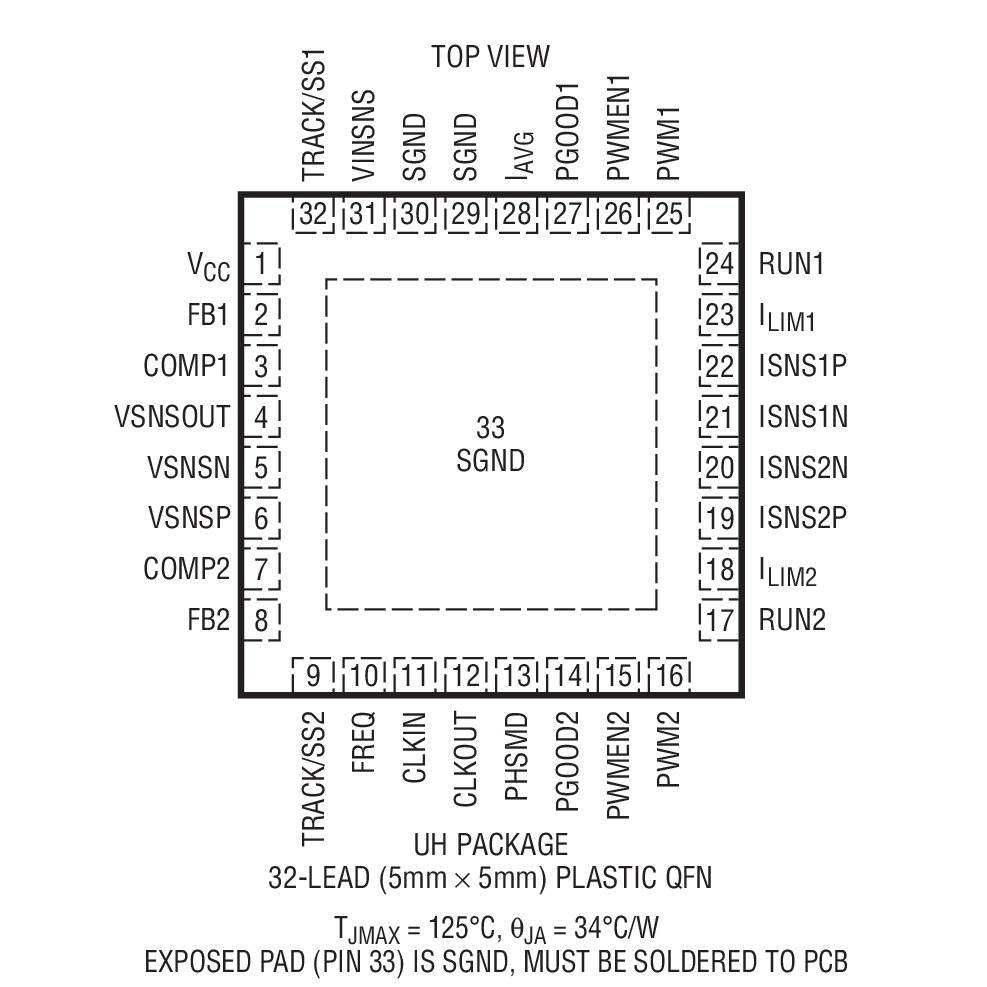

  • 32ピン5mm × 5mm QFNパッケージ

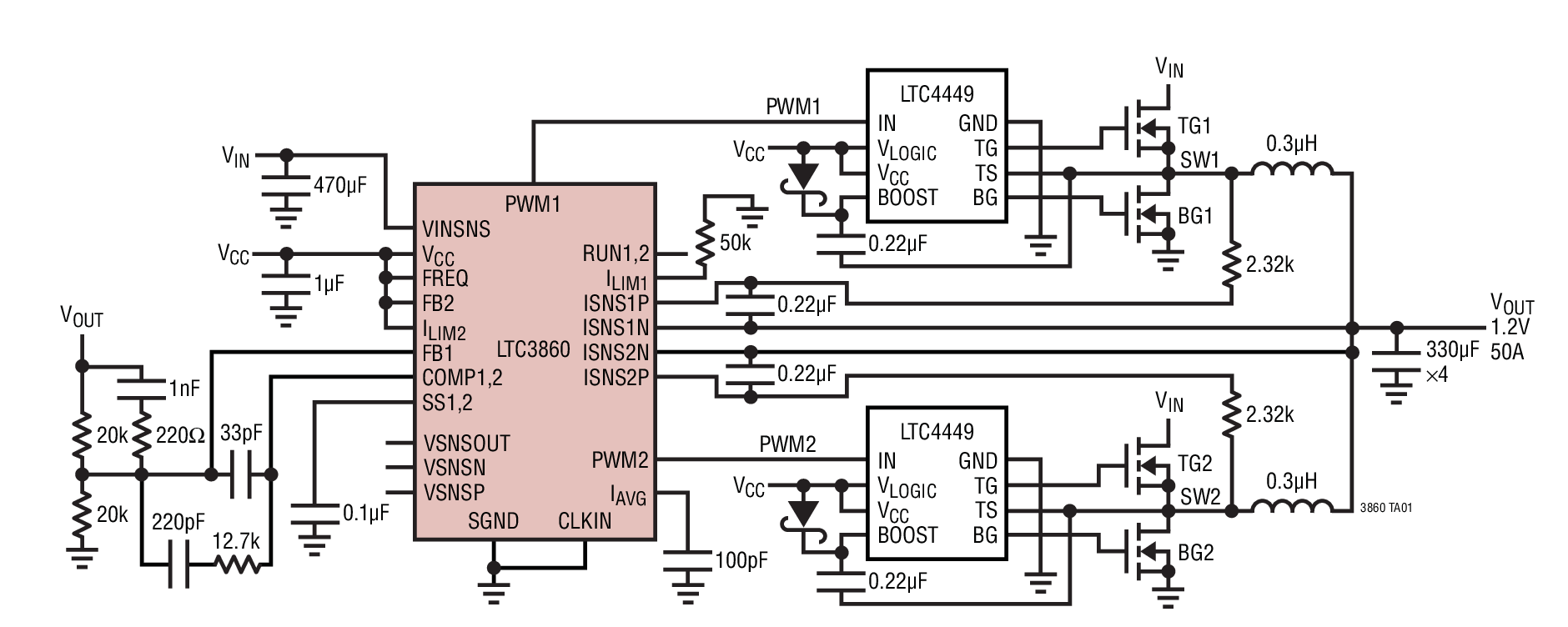

製品概要
show more Icon

LTC3860はデュアルPolyPhase®同期整流式降圧スイッチング・レギュレータ・コントローラで、高電流配電システム、デジタル信号プロセッサなどのテレコムおよび産業用DC/DC電源向けに設計されています。固定周波数電圧モード・アーキテクチャに、非常に小さいオフセット、帯域幅の広いエラーアンプ、リモート出力検出用差動アンプを組み合わせることにより、優れた過渡応答と出力レギュレーションを実現します。

このコントローラはインダクタのDCR による損失のない電流検出を採用しているので、フェーズ間の電流バランスを維持し、過電流保護を提供することができます。LTC3860は3V~5.5VのVCC電源電圧で動作し、3V~24Vの入力電圧から0.6V~VCC-0.5Vの出力電圧へ降圧変換するように設計されています。

TRACK/SSピンは、プログラム可能なソフトスタートまたはトラッキング機能を備えています。プリバイアスされた負荷に安全に電力を供給するために、ソフトスタート時にはインダクタ電流の反転がディスエーブルされます。固定動作周波数は外部クロックに同期させるか、250kHz~1.25MHzの範囲でリニアにプログラム可能です。最多6個のLTC3860 コントローラを並列接続し、1、2、3、4、6または12フェーズで動作させることができます。

LTC3860は32ピン5mm × 5mm QFNパッケージで供給されます。


アプリケーション

  • 高電流配電システム
  • デジタル信号プロセッサやASICの電源
  • テレコム・システム
  • 産業用電源

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 4
1Ku当たりの価格 最低価格:$3.12

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
LTC3860EUH#PBF
  • HTML
  • HTML
LTC3860EUH#TRPBF
  • HTML
  • HTML
LTC3860IUH#PBF
  • HTML
  • HTML
LTC3860IUH#TRPBF
  • HTML
  • HTML

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

1 20, 2022

- 21_0269

Addition of Alternate Assembly Site ASE Taiwan for Select LFCSP Products

LTC3860EUH#PBF

製造中

LTC3860EUH#TRPBF

製造中

LTC3860IUH#PBF

製造中

LTC3860IUH#TRPBF

製造中

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

1 20, 2022

- 21_0269

arrow down

Addition of Alternate Assembly Site ASE Taiwan for Select LFCSP Products

LTC3860EUH#PBF

製造中

LTC3860EUH#TRPBF

製造中

LTC3860IUH#PBF

製造中

LTC3860IUH#TRPBF

製造中

ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

評価用キット

評価用キット 2

reference details image

DC1184A

LTC3860EUH Demo Board |10V to 14VIN, 1.2V/25A and 1.8V/25A VOUT

zoom

DC1184A

LTC3860EUH Demo Board |10V to 14VIN, 1.2V/25A and 1.8V/25A VOUT

LTC3860EUH Demo Board |10V to 14VIN, 1.2V/25A and 1.8V/25A VOUT

製品の詳細

Demonstration circuit DC1184A is a dual output voltage mode synchronous buck converter featuring the LTC3860EUH. This board provides two outputs of 1.2V/25A and 1.8V/25A from an input voltage of 10V to 14V at a switching frequency of 500kHz. The power stage consists of the Renesas R2J20602NP which is a tri-state PWM compatible 8mm × 8mm DrMOS and a 0.47µH 13.2mm × 12.8mm iron powder type inductor from Wurth. An on-board 5V LT1616 buck regulator provides the 5V bias for the LTC3860 and the DrMOS.

reference details image

DC1755A

LTC3860EUH Demo Board I VIN Range: 6V to 14V, 1.2V/50A and 1.5V/50A VOUT

zoom

DC1755A

LTC3860EUH Demo Board I VIN Range: 6V to 14V, 1.2V/50A and 1.5V/50A VOUT

LTC3860EUH Demo Board I VIN Range: 6V to 14V, 1.2V/50A and 1.5V/50A VOUT

製品の詳細

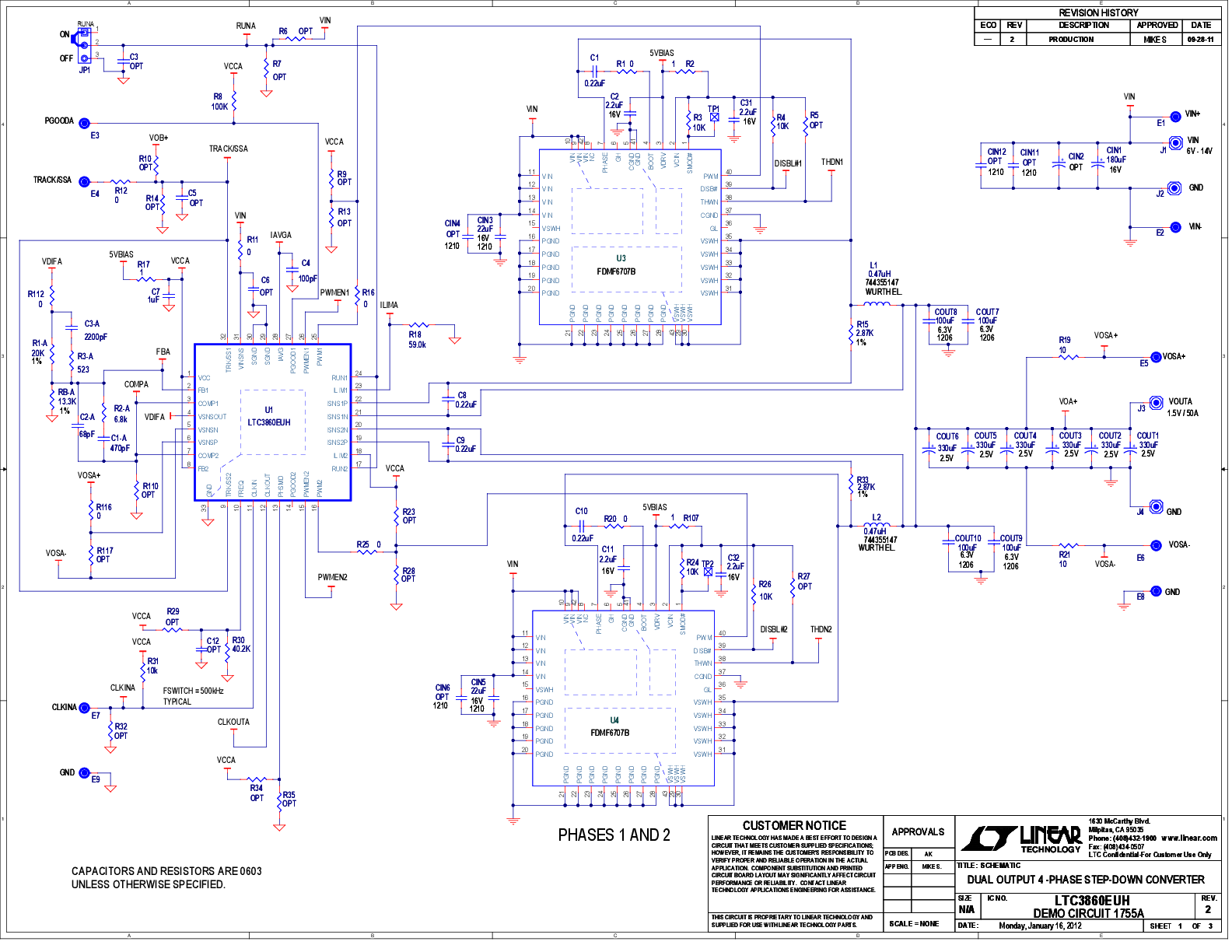

Demonstration circuit DC1755A provides the user with two high current dual phase synchronous buck converters driven by the LTC3860. These buck converters provide outputs of 1.5V/50A and 1.2V/50A over an input voltage range of 6V to 14V and a switching frequency of 500kHz. The board can be easily modified for a 4-phase, single VO, 100A supply. The power stage for each phase consists of the tri-state PWM compatible 6mm × 6mm Fairchild DrMOS module and a 0.47μH 13.2mm × 12.8mm iron powder type inductor from Würth. A high density, two sided drop-in layout is used. The entire converter, excluding the bulk output and input capacitors, fits within a 2.25” × 1.38” area on the board.



ツールおよびシミュレーション

ツールおよびシミュレーション 2

LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。



LTspiceデモ用回路集の実行方法

ステップ1: LTSpiceをダウンロードし、インストールしてください。

ステップ2: 下のセクションのリンクをクリックし、デモ用回路をダウンロードしてください。

ステップ3: 下のリンクをクリックしてもLTSpice が自動的に開かない場合は、リンクを右クリックし、“Save Target As”(対象をファイルに保存)を選択する方法でもシミュレーションを実行できます。ファイルを保存したら、LTSpiceを起動し、"File"メニューから"Open"を選択してデモ用回路を開いてください。
