LTC3858-1

低消費電流、デュアル、2フェーズ同期整流式降圧コントローラ

すべて表示 showmore-icon

Info: : 製造中 tooltip
Info: : 製造中 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 8
1Ku当たりの価格 最低価格:$4.63
特長
  • 動作時の低消費電流:(1つのチャネルがオン状態の場合)170μA
  • 広い出力電圧範囲: 0.8V ≤ VOUT ≤ 24V
  • 広い入力電圧範囲: 4V~38V
  • RSENSEまたはDCRによる電流検出
  • 位相をずらしたコントローラにより、必要な入力容量と電源によるノイズを低減
  • OPTI-LOOP® 補償により、COUTを最小化
  • フェーズロック可能な周波数:75kHz~850kHz
  • プログラム可能な固定周波数: 50kHz~900kHz
  • 軽負荷時に連続動作、パルススキップ動作またはBurst Mode® 動作を選択可能
  • 低損失動作: 99% デューティサイクル
  • 出力電圧のソフトスタートを調整可能
  • パワーグッド出力電圧モニタ
  • 出力過電圧保護
  • 短絡時の出力ラッチオフ保護
  • シャットダウン時の低消費電流: 8μA
  • 内部LDOが VINまたはEXTVCCからゲートドライブに電力を供給
  • 起動時の電流フォールドバックなし

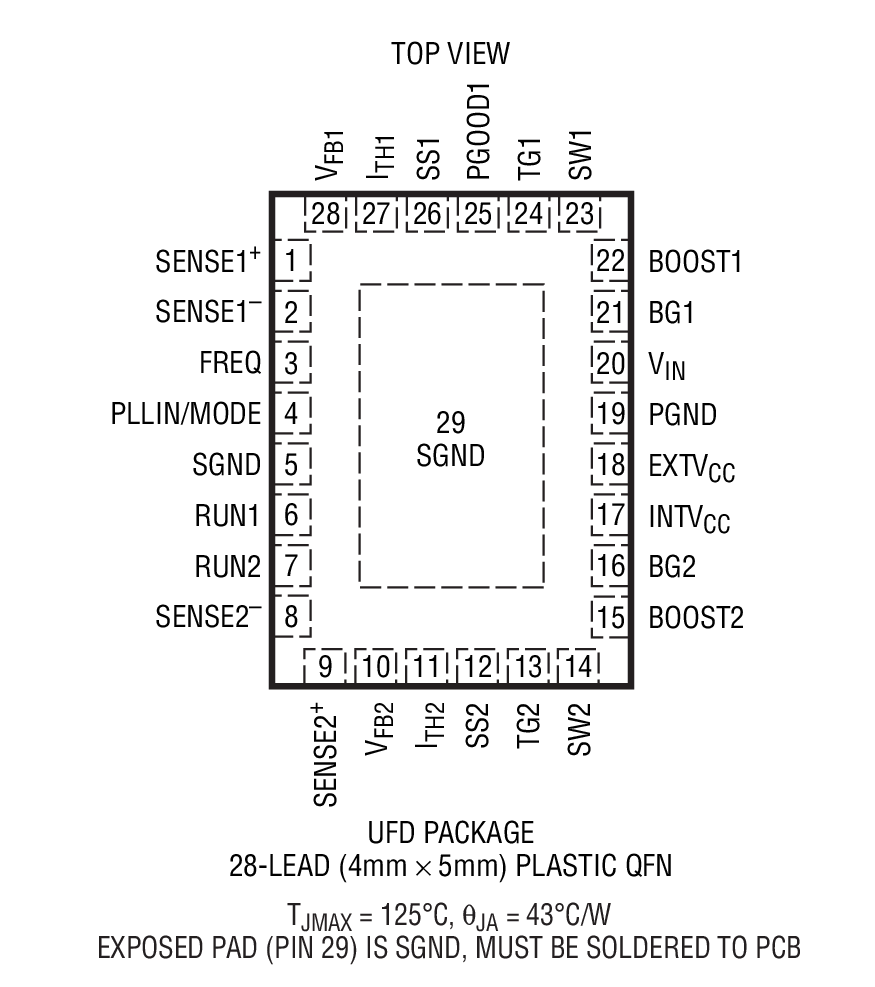

  • 小型4mm × 5mm QFN パッケージと細型SSOPパッケージ
製品概要
show more Icon

LTC3858-1 は、すべてNチャネルの同期パワーMOSFET段をドライブする、高性能なデュアル降圧スイッチング・レギュレータ・コントローラです。固定周波数電流モード・アーキテクチャにより、最大850kHzまでフェーズロック可能です。2つのコントローラの出力を位相をずらして動作させることによって、入力コンデンサのESRに起因する電力損失とノイズを最小限に抑えます。

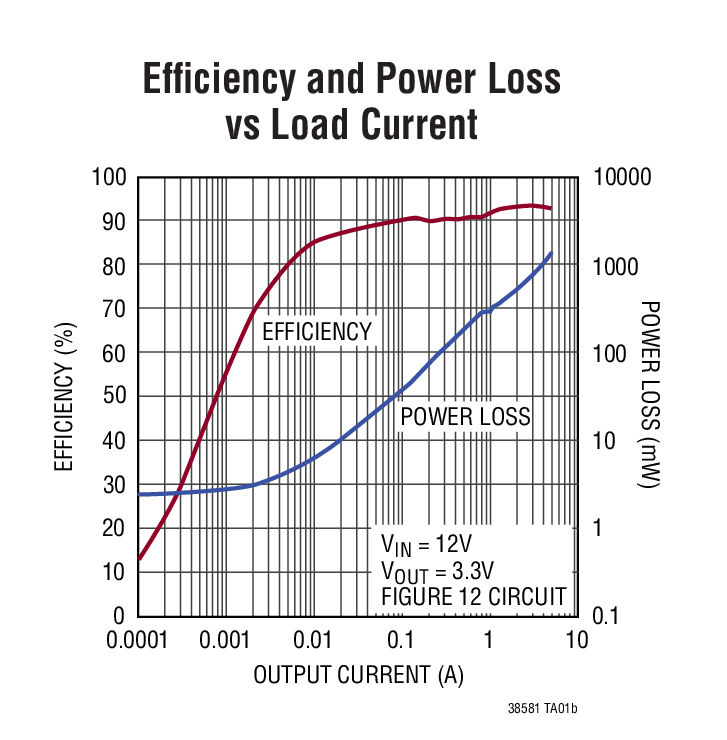

無負荷時の消費電流が170μA なので、バッテリ駆動システムの動作時間を延ばします。OPTI-LOOP補償により、広範な出力容量とESR値に対して過渡応答の最適化を図ることができます。 LTC3858-1 は高精度0.8V リファレンスとパワーグッド出力インジケータを搭載しています。4V~38Vという広い入力電源範囲により、様々な中間バス電圧とバッテリの種類に対応できます。

各コントローラは個別のソフトスタート・ピンを備え、起動時に出力電圧をランプアップします。短絡が発生した場合は、出力ラッチオフ機能によってデバイスを保護します。

調整可能な電流制限、クロック出力、位相変調機能、2つのPGOOD出力という機能が追加されたリードレス32ピンQFNパッケージ・バージョンについては、LTC3858のデータシートをご覧ください。

LTC3858 LTC3858-1 LTC3858-2
Features Adjustable Current Limit, Clock Output, Phase Modulation, 2 PGOOD Outputs Fixed Current Limit, One PGOOD Output Overvoltage protection crowbar and short-circuit latchoff disabled
Package QFN-32 SSOP-28 QFN-32


アプリケーション

  • 車載システム
  • バッテリ駆動デジタル機器
  • DC 配電システム

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 8
1Ku当たりの価格 最低価格:$4.63

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
LTC3858EGN-1#PBF
  • HTML
  • HTML
LTC3858EGN-1#TRPBF
  • HTML
  • HTML
LTC3858EUFD-1#PBF
  • HTML
  • HTML
LTC3858EUFD-1#TRPBF
  • HTML
  • HTML
LTC3858IGN-1#PBF
  • HTML
  • HTML
LTC3858IGN-1#TRPBF
  • HTML
  • HTML
LTC3858IUFD-1#PBF
  • HTML
  • HTML
LTC3858IUFD-1#TRPBF
  • HTML
  • HTML

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

8 10, 2022

- 22_0177

Laser Top Mark Conversion for QSOP20_24_28 Assembled in ADPG [PNG] and UTL

LTC3858EGN-1#PBF

製造中

LTC3858EGN-1#TRPBF

製造中

LTC3858IGN-1#PBF

製造中

LTC3858IGN-1#TRPBF

製造中

7 31, 2020

- 20_0245

Notification of Wafer Fab Location Change for 0.6µm BICMOS Process Devices from ADI Milpitas (Hillview) to Vanguard Int. (Taiwan)

LTC3858EGN-1#PBF

製造中

LTC3858EGN-1#TRPBF

製造中

LTC3858EUFD-1#PBF

製造中

LTC3858EUFD-1#TRPBF

製造中

LTC3858IGN-1#PBF

製造中

LTC3858IGN-1#TRPBF

製造中

LTC3858IUFD-1#PBF

製造中

LTC3858IUFD-1#TRPBF

製造中

1 20, 2022

- 21_0269

Addition of Alternate Assembly Site ASE Taiwan for Select LFCSP Products

LTC3858EUFD-1#PBF

製造中

LTC3858EUFD-1#TRPBF

製造中

LTC3858IUFD-1#PBF

製造中

LTC3858IUFD-1#TRPBF

製造中

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

8 10, 2022

- 22_0177

arrow down

Laser Top Mark Conversion for QSOP20_24_28 Assembled in ADPG [PNG] and UTL

LTC3858EGN-1#PBF

製造中

LTC3858EGN-1#TRPBF

製造中

LTC3858IGN-1#PBF

製造中

LTC3858IGN-1#TRPBF

製造中

7 31, 2020

- 20_0245

arrow down

Notification of Wafer Fab Location Change for 0.6µm BICMOS Process Devices from ADI Milpitas (Hillview) to Vanguard Int. (Taiwan)

LTC3858EGN-1#PBF

製造中

LTC3858EGN-1#TRPBF

製造中

LTC3858EUFD-1#PBF

製造中

LTC3858EUFD-1#TRPBF

製造中

LTC3858IGN-1#PBF

製造中

LTC3858IGN-1#TRPBF

製造中

LTC3858IUFD-1#PBF

製造中

LTC3858IUFD-1#TRPBF

製造中

1 20, 2022

- 21_0269

arrow down

Addition of Alternate Assembly Site ASE Taiwan for Select LFCSP Products

LTC3858EUFD-1#PBF

製造中

LTC3858EUFD-1#TRPBF

製造中

LTC3858IUFD-1#PBF

製造中

LTC3858IUFD-1#TRPBF

製造中

ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

評価用キット

評価用キット 1

reference details image

DC1352A-B

LTC3858EGN-1 Demo Board | Dual Output, 2-Phase, 4.5V ≤ VIN ≤ 36V, VOUT1 = 3.3V @ 5A, VOUT2 = 8.5V @ 3A

zoom

DC1352A-B

LTC3858EGN-1 Demo Board | Dual Output, 2-Phase, 4.5V ≤ VIN ≤ 36V, VOUT1 = 3.3V @ 5A, VOUT2 = 8.5V @ 3A

LTC3858EGN-1 Demo Board | Dual Output, 2-Phase, 4.5V ≤ VIN ≤ 36V, VOUT1 = 3.3V @ 5A, VOUT2 = 8.5V @ 3A

製品の詳細

Demonstration circuit 1352A is a low quiescent current, dual output 2-phase, synchronous buck converter demo board featuring the LTC3857EGN-1 or LTC3858EGN-1. It features a 4.5V to 36V input voltage range and provides 3.3V / 5A and 8.5V / 3A outputs. Two versions of the board are available. The DC-1352A-A is for the LTC3857EGN-1, which offers lower quiescent current and smaller burst mode ripple, while the DC1352A-B is for the LTC3858EGN-1 which offers latch-off protection and increased burst mode efficiency.



ツールおよびシミュレーション

ツールおよびシミュレーション 2

LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。



LTspiceデモ用回路集の実行方法

ステップ1: LTSpiceをダウンロードし、インストールしてください。

ステップ2: 下のセクションのリンクをクリックし、デモ用回路をダウンロードしてください。

ステップ3: 下のリンクをクリックしてもLTSpice が自動的に開かない場合は、リンクを右クリックし、“Save Target As”(対象をファイルに保存)を選択する方法でもシミュレーションを実行できます。ファイルを保存したら、LTSpiceを起動し、"File"メニューから"Open"を選択してデモ用回路を開いてください。
