特長
- 動作時の低消費電流：（1つのチャネルがオン状態の場合）170μA
- 広い出力電圧範囲： 0.8V ≤ VOUT ≤ 24V
- 広い入力電圧範囲： 4V～38V
- RSENSEまたはDCRによる電流検出
- 位相をずらしたコントローラにより、必要な入力容量と電源によるノイズを低減
- OPTI-LOOP® 補償により、COUTを最小化
- フェーズロック可能な周波数：75kHz～850kHz
- プログラム可能な固定周波数： 50kHz～900kHz
- 軽負荷時に連続動作、パルススキップ動作またはBurst Mode® 動作を選択可能
- 低損失動作： 99% デューティサイクル
- 出力電圧のソフトスタートを調整可能
- パワーグッド出力電圧モニタ
- 出力過電圧保護
- 短絡時の出力ラッチオフ保護
- シャットダウン時の低消費電流： 8μA
- 内部LDOが VINまたはEXTVCCからゲートドライブに電力を供給
- 起動時の電流フォールドバックなし
- 小型5mm × 5mm QFN パッケージ
.svg?rev=fd385c90e2cf4716ae9a8c8d20e6b8e3&la=ja&h=24&w=24&hash=8FE198C1188D0BCB070397DC2E4811D6){kind=icon}
LTC3858 は、すべてNチャネルの同期パワーMOSFET段をドライブする、高性能なデュアル降圧スイッチング・レギュレータ・コントローラです。固定周波数電流モード・アーキテクチャにより、最大850kHzまでフェーズロック可能です。2つのコントローラの出力を位相をずらして動作させることによって、入力コンデンサのESRに起因する電力損失とノイズを最小限に抑えます。
無負荷時の消費電流が170μA なので、バッテリ駆動システムの動作時間を延ばします。OPTI-LOOP補償により、広範な出力容量とESR値に対して過渡応答の最適化を図ることができます。 LTC3858 は高精度0.8V リファレンスとパワーグッド出力インジケータを搭載しています。4V～38Vという広い入力電源範囲により、様々な中間バス電圧とバッテリの種類に対応できます。
各コントローラは個別のソフトスタート・ピンを備え、起動時に出力電圧をランプアップします。短絡が発生した場合は、出力ラッチオフ機能によってデバイスを保護します。
固定の電流制限値を使用し、PGOOD出力が1つで、位相変調機能やクロック出力を搭載しないリード付き28ピンSSOPパッケージ・バージョンについては、LTC3858-1 のデータシートをご覧ください。
| LTC3858 | LTC3858-1 | LTC3858-2 | |
| Features | Adjustable Current Limit, Clock Output, Phase Modulation, 2 PGOOD Outputs | Fixed Current Limit, One PGOOD Output | Overvoltage protection crowbar and short-circuit latchoff disabled |
| Package | QFN-32 | SSOP-28 | QFN-32 |
アプリケーション
- 車載システム
- バッテリ駆動デジタル機器
- DC 配電システム
データシートを表示
質問する
以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。
検索
その他のサポート
よく聞かれる質問（FAQ）
{{modalTitle}}
{{modalDescription}}
{{dropdownTitle}}
- {{defaultSelectedText}} {{#each projectNames}}
- {{name}} {{/each}} {{#if newProjectText}}
-
{{newProjectText}}
{{/if}}
{{newProjectTitle}}
{{projectNameErrorText}}
LTC3858
資料
Filters
1つが該当
-
すべて
-
信頼性データ
-
データシート
-
ユーザ・ガイド
-
すべて
-
English
-
日本語
データシート
2
信頼性データ
1
365.77 K
ユーザ・ガイド
2
1.00M
1.00M
利用上の注意
アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。
なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
ドキュメント
| 製品モデル | ピン／パッケージ図 | 資料 | CADシンボル、フットプリント、および3Dモデル |
|---|---|---|---|
| LTC3858EUH#PBF |
32-Lead QFN (5mm x 5mm x 0.75mm w/ EP)
|
|
|
| LTC3858EUH#TRPBF |
32-Lead QFN (5mm x 5mm x 0.75mm w/ EP)
|
|
|
| LTC3858IUH#PBF |
32-Lead QFN (5mm x 5mm x 0.75mm w/ EP)
|
|
|
| LTC3858IUH#TRPBF |
32-Lead QFN (5mm x 5mm x 0.75mm w/ EP)
|
|
- LTC3858EUH#PBF
- ピン／パッケージ図
-
32-Lead QFN (5mm x 5mm x 0.75mm w/ EP)
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- LTC3858EUH#TRPBF
- ピン／パッケージ図
-
32-Lead QFN (5mm x 5mm x 0.75mm w/ EP)
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- LTC3858IUH#PBF
- ピン／パッケージ図
-
32-Lead QFN (5mm x 5mm x 0.75mm w/ EP)
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- LTC3858IUH#TRPBF
- ピン／パッケージ図
-
32-Lead QFN (5mm x 5mm x 0.75mm w/ EP)
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
モデルでフィルタ
製品モデル
製品ライフサイクル
PCN
1 20, 2022
- 21_0269
Addition of Alternate Assembly Site ASE Taiwan for Select LFCSP Products
LTC3858EUH#PBF
製造中
LTC3858EUH#TRPBF
製造中
LTC3858IUH#PBF
製造中
LTC3858IUH#TRPBF
製造中
7 31, 2020
- 20_0245
Notification of Wafer Fab Location Change for 0.6µm BICMOS Process Devices from ADI Milpitas (Hillview) to Vanguard Int. (Taiwan)
LTC3858EUH#PBF
製造中
LTC3858EUH#TRPBF
製造中
LTC3858IUH#PBF
製造中
LTC3858IUH#TRPBF
製造中
モデルでフィルタ
製品モデル
製品ライフサイクル
PCN
1 20, 2022
- 21_0269
Addition of Alternate Assembly Site ASE Taiwan for Select LFCSP Products
LTC3858EUH#PBF
製造中
LTC3858EUH#TRPBF
製造中
LTC3858IUH#PBF
製造中
LTC3858IUH#TRPBF
製造中
7 31, 2020
- 20_0245
Notification of Wafer Fab Location Change for 0.6µm BICMOS Process Devices from ADI Milpitas (Hillview) to Vanguard Int. (Taiwan)
LTC3858EUH#PBF
製造中
LTC3858EUH#TRPBF
製造中
LTC3858IUH#PBF
製造中
LTC3858IUH#TRPBF
製造中
ソフトウェアおよび製品のエコシステム
評価用キット 3

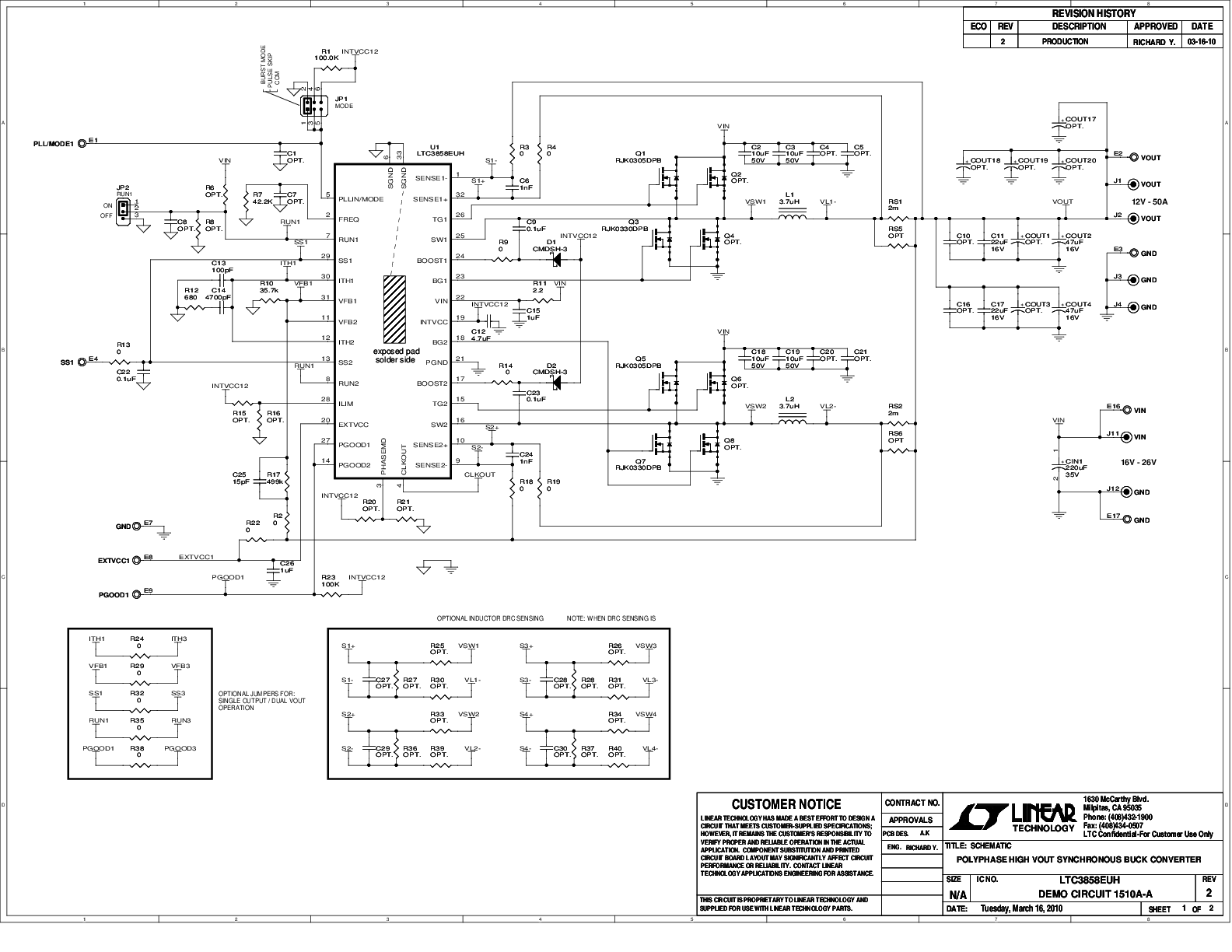

DC1510A-A
LTC3858EUH Demo Board | 4-Phase Solution, 16V ≤ VIN ≤ 26V, VOUT = 12V @ 50A
製品の詳細
Demonstration circuit 1510A is a high output voltage, high efficiency synchronous poly-phase buck converter featuring the LTC3858EUH. The demo circuit is available in two versions. The input voltage of both versions is 16V to 26V. DC1510A-A is configured using 2 LTC3858's with 4 phase interleaving operation which provides a 12V/50A output, while the DC1510A-B is configured with 1 LTC3858 with 2 phase inter-leaving operation which provides a 12V/25A output.
資料

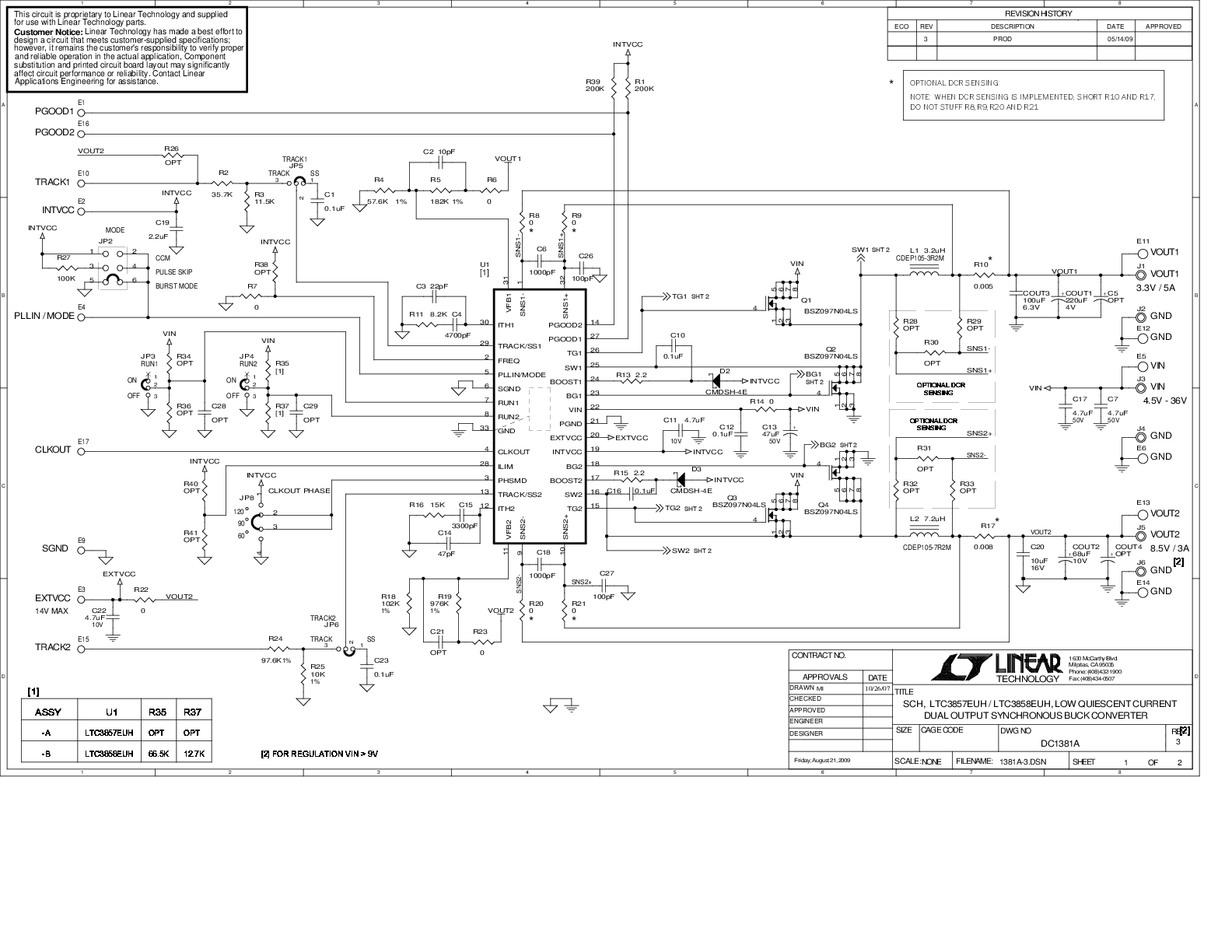

DC1381A-B
LTC3858IUH Demo Board | 4.5V ≤ VIN ≤ 36V, VOUT1 = 3.3V @ 5A, VOUT2 = 8.5V @ 3A
製品の詳細
Demonstration circuit 1381A is a Low Quiescent Current, Dual Output Synchronous Buck Converter featuring the LTC3857EUH/LTC3858EUH. The DC1381A provides 3.3V/5A and 8.5V/3A from a wide input voltage range of 4.5V to 36V, making it suitable for automotive or other battery fed application where low quiescent current is important.
Two versions of the board are available. DC-1381A-A is for the LTC3857EUH, while the DC1381A-B is for the LTC3858EUH. The LTC3857EUH offers lower quiescent current and smaller burst mode ripple, while the LTC3858EUH offers latch-off protection and increased burst mode efficiency.
資料

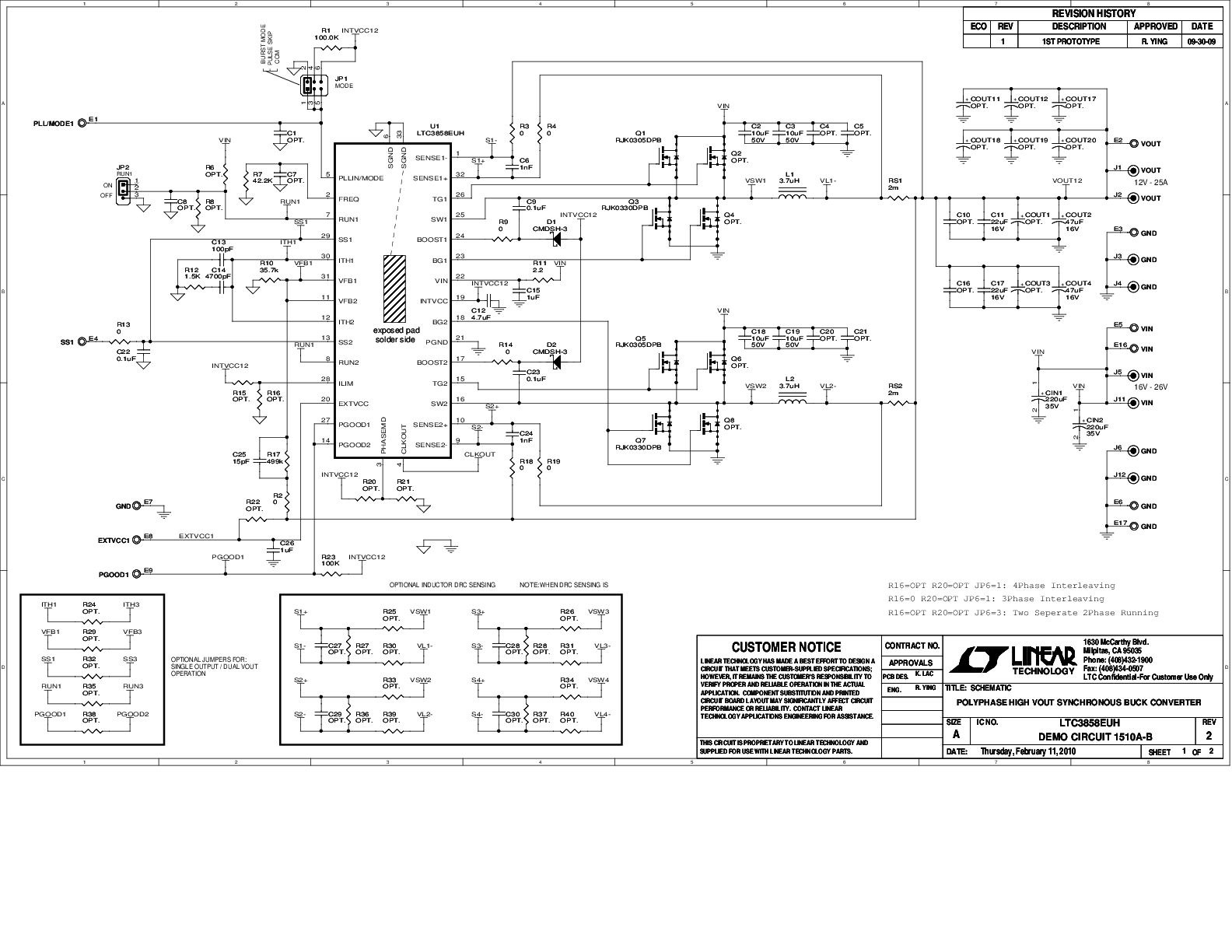

DC1510A-B
LTC3858EUH Demo Board | Dual, 2-Phase, 16V ≤ VIN ≤ 26V, VOUT = 12V @ 25A
製品の詳細
Demonstration circuit 1510A is a high output voltage, high efficiency synchronous poly-phase buck converter featuring the LTC3858EUH. The demo circuit is available in two versions. The input voltage of both versions is 16V to 26V. DC1510A-A is configured using 2 LTC3858's with 4 phase interleaving operation which provides a 12V/50A output, while the DC1510A-B is configured with 1 LTC3858 with 2 phase inter-leaving operation which provides a 12V/25A output.
資料
ツールおよびシミュレーション 2
LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。
LTspiceデモ用回路集の実行方法
ステップ1: LTSpiceをダウンロードし、インストールしてください。
ステップ2: 下のセクションのリンクをクリックし、デモ用回路をダウンロードしてください。
ステップ3: 下のリンクをクリックしてもLTSpice が自動的に開かない場合は、リンクを右クリックし、“Save Target As”（対象をファイルに保存）を選択する方法でもシミュレーションを実行できます。ファイルを保存したら、LTSpiceを起動し、"File"メニューから"Open"を選択してデモ用回路を開いてください。
