製品概要

機能と利点

  • 広い出力電圧範囲:0.8V ≤ VOUT ≤ 10V
  • 動作時の低消費電流:(1つのチャネルがオン状態の場合)80μA
  • 位相非同調コントローラにより、必要な入力容量と電源によるノイズを低減
  • OPTI-LOOP®補償により、COUTを最小化
  • ±1%の出力電圧精度
  • 広いVIN範囲:4V~36V 動作
  • フェーズロック可能な固定周波数:140kHz~650kHz
  • 軽負荷時に連続動作、パルススキップ動作または低リップルBurst Mode®動作を選択可能
  • デュアルNチャネルMOSFET同期ドライブ
  • 低損失動作:99%デューティ・サイクル
  • 出力電圧のソフトスタートまたはトラッキングをプログラム可能
  • 出力電流フォールドバック制限
  • パワーグッド出力電圧モニタ
  • 出力過電圧保護
  • シャットダウン時の低消費電流:8μA
  • 内蔵LDO がVINまたはVOUTからゲートドライブに電力を供給

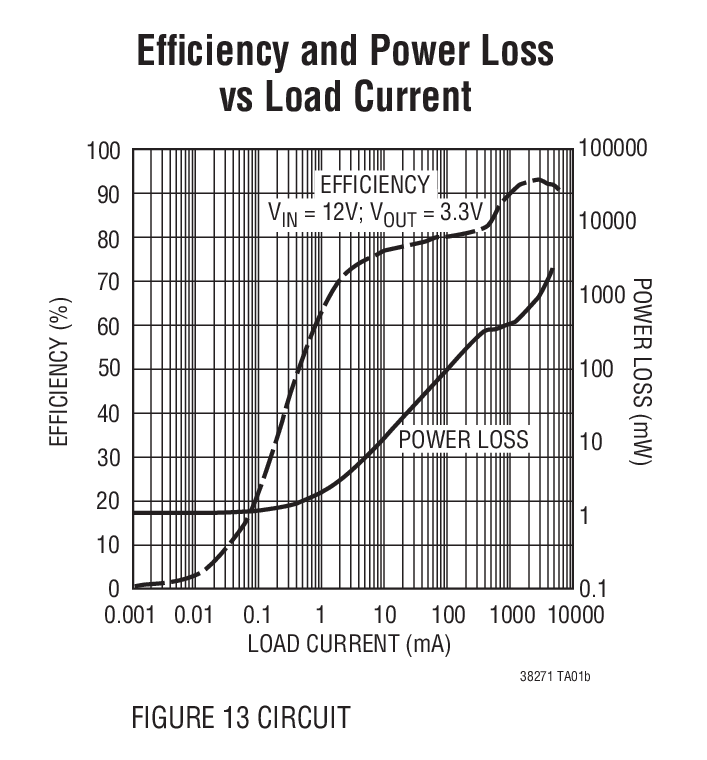

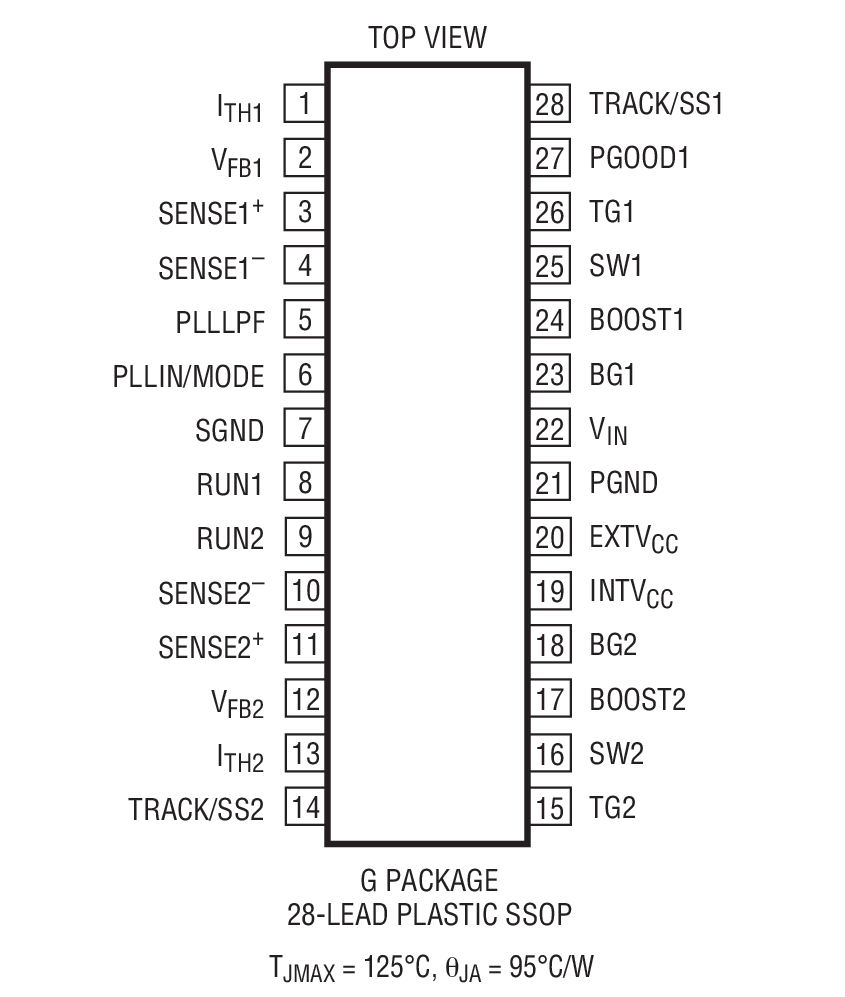

  • 小型28ピンSSOPパッケージ

製品概要

LTC3827-1は、すべてNチャネルの同期パワーMOSFET段をドライブする、高性能なデュアル降圧スイッチング・レギュレータ・コントローラです。固定周波数電流モード・アーキテクチャにより、最大650kHzまでのフェーズロック可能な周波数が可能です。2つのコントローラを位相をずらして動作させることによって、入力コンデンサのESRに起因する電力損失とノイズを最小限に抑えます。

無負荷時の消費電流が80μAなので、バッテリ駆動システムの動作時間を延ばします。OPTI-LOOP補償により、広範な出力容量とESR値に対して過渡応答の最適化を図ることができます。LTC3827-1は高精度0.8Vリファレンスとパワーグッド出力インジケータを搭載しています。4V~36Vという広い入力電源範囲により、あらゆる種類のバッテリに対応します。

各コントローラは個別のTRACK/SSピンを備え、起動時に出力電圧をランプアップします。短絡が発生した場合は、電流フォールドバックによってMOSFETの熱放散を制限します。

PLLIN/MODEピンにより、軽負荷時にBurst Mode動作、パルススキップ・モード、連続インダクタ電流モードのいずれかを選択します。機能が追加されたリードレス・パッケージ・バージョン(5mm×5mm QFN)については、LTC3827のデータシートを参照してください


PGOOD
PolyPhase Defeatable Current Foldback Package
LTC3827 2 Yes Yes QFN-32
LTC3827-1 1 No No SSOP-28

アプリケーション

  • 車載システム
  • バッテリ駆動デジタル機器
  • 配電DCシステム

製品ライフサイクル icon-recommended 製造中

この製品ファミリーの1つ以上の型番が生産/供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。

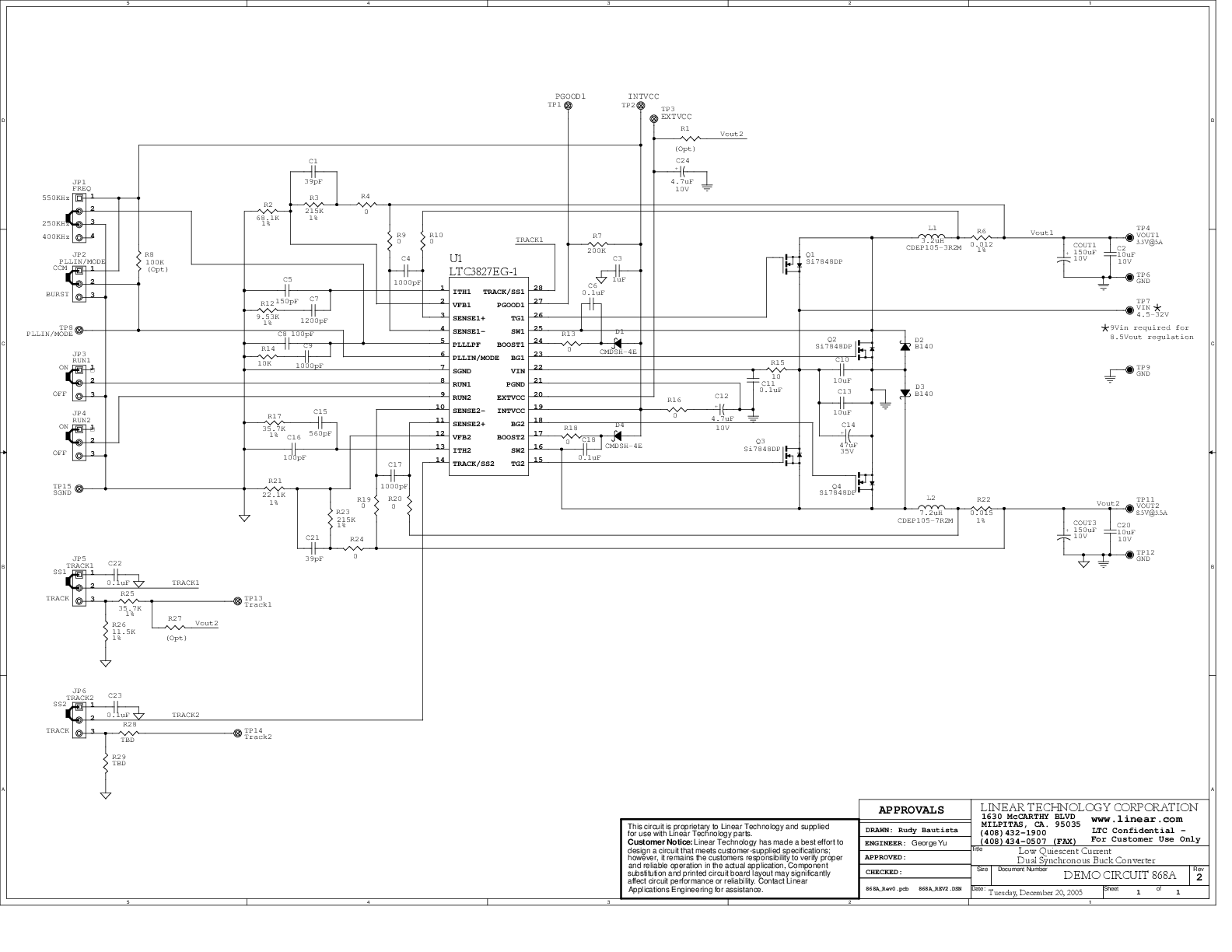

評価キット (1)
