特長
- 電流センス抵抗が不要
- 高出力電流を容易に達成
- ソフトスタート機能により、VOUTをランプ
- 広いVIN範囲:2.75V~9.8V
- 低損失:100%デューティサイクル
- 550kHzの固定周波数動作
- 軽負荷時の低リップル・パルススキップ動作
- 0.8Vの低い出力電圧
- 電圧リファレンス精度:±1.5%
- 電流モード動作により、優れた入力および負荷過渡応答を実現
- シャットダウン時の消費電流:わずか8μ

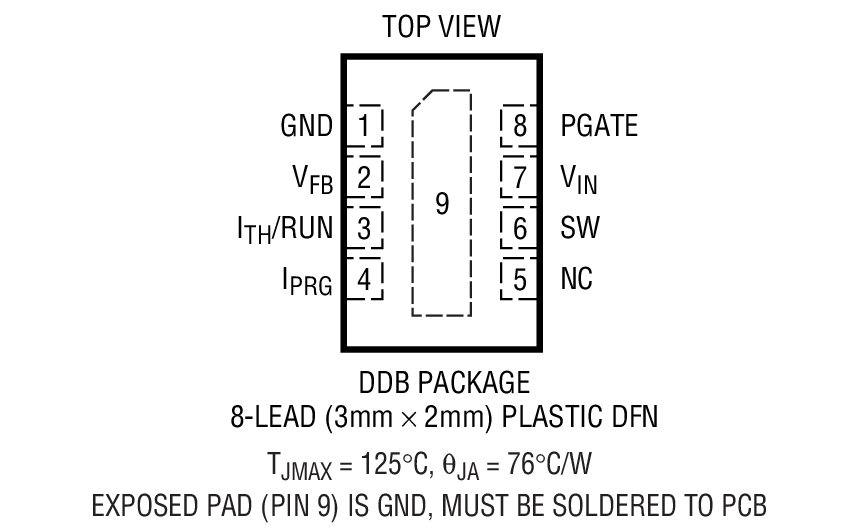

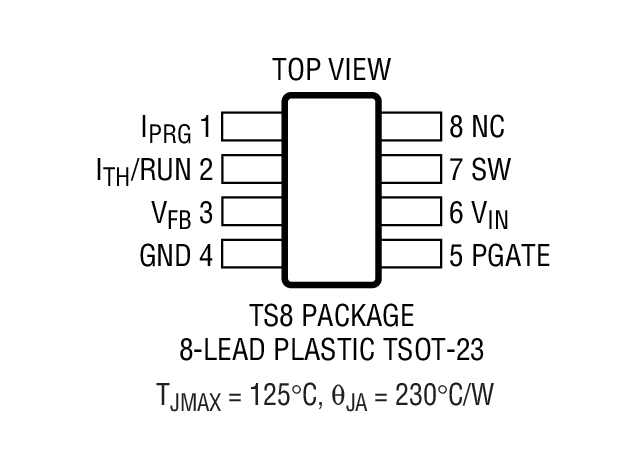

- 高さの低い8ピンSOT-23(1mm)パッケージと(3mm×2mm)DFN(0.75mm)パッケージ

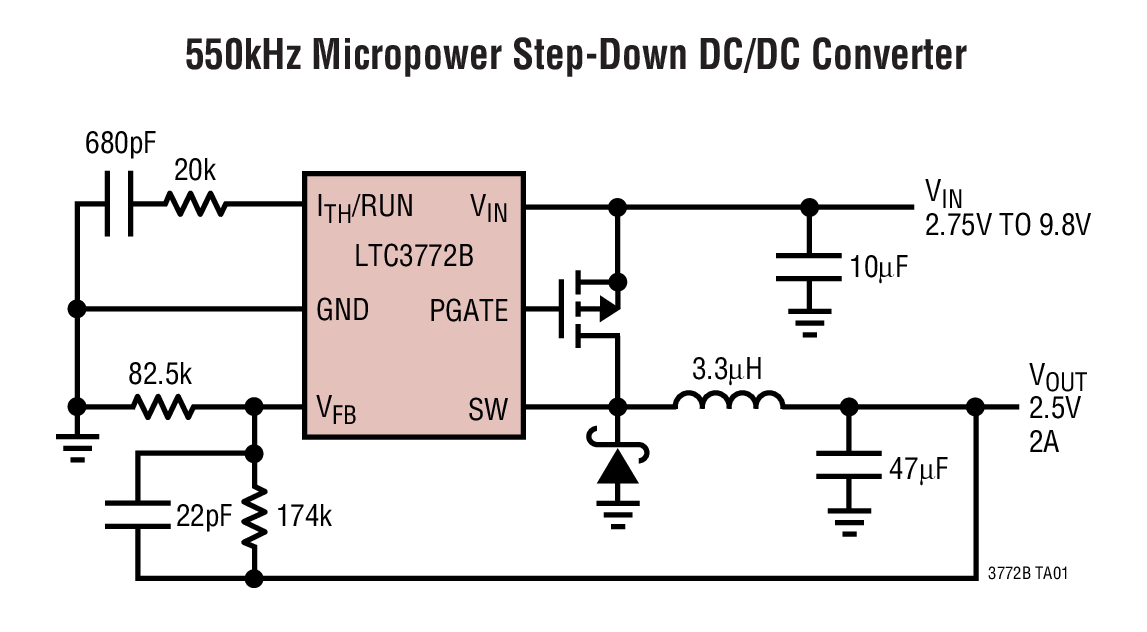

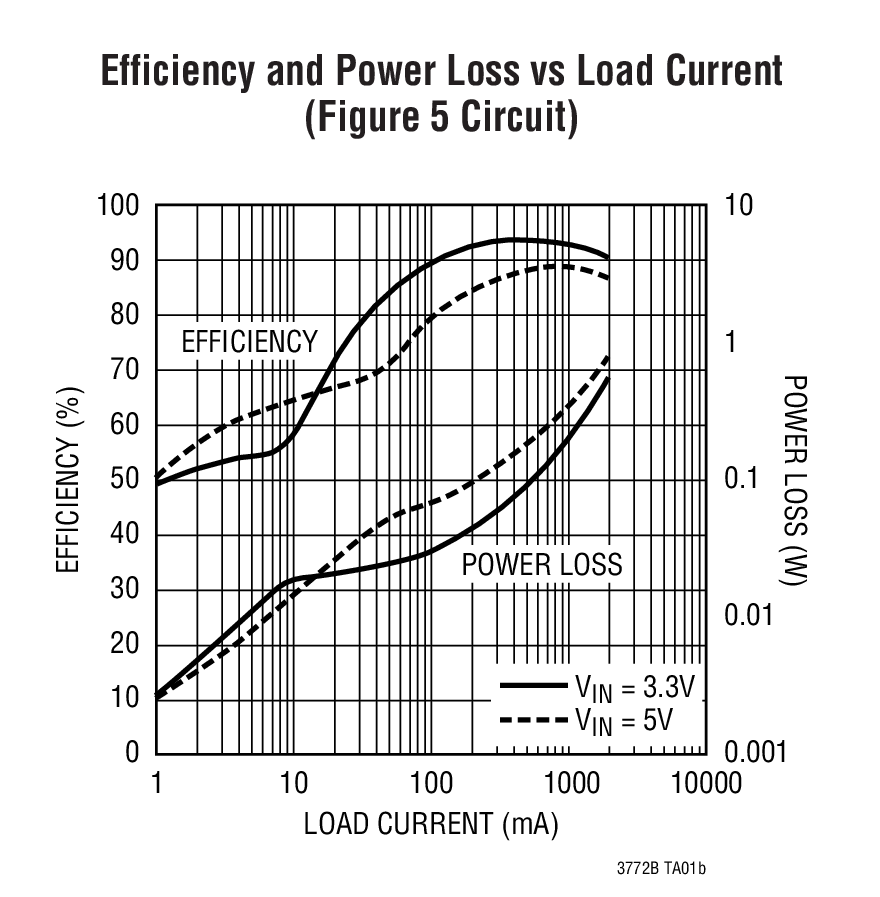

LTC3772Bは高さの低い8ピンSOT-23(ThinSOT™)パッケージと3mm×2mm DFNパッケージで供給される、固定周波数電流モード降圧DC/DCコントローラです。NoRSENSE™アーキテクチャによって電流センス抵抗が不要なので、効率が向上し、ボードスペースを削減できます。
LTC3772Bは軽負荷で自動的にパルスのスキップ動作へスイッチします。無負荷状態において消費電流はわずかに200μAです。
LTC3772Bは、入力電圧が2Vを下回る場合にデバイスをシャットダウンする低電圧ロックアウト機能を搭載しています。ドロップアウト時に外付け PチャネルMOSFETを連続的にオンにすることにより(100%デューティサイクル)、バッテリソースでの動作時間を最大限に延長できます。 550kHzの高いスイッチング周波数により、小型のインダクタやコンデンサを使用できます。また、内蔵のソフトスタート機能により、出力電圧はゼロから安定化ポイントまで徐々に上昇します。
Burst Mode | |
LTC3772 | Yes |
LTC3772B | No |
アプリケーション
- 1セルまたは2セル・リチウムイオンバッテリ駆動アプリケーション
- ワイヤレス機器
- 携帯コンピュータ
- 配電システム
質問する
以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。
その他のサポート
よく聞かれる質問(FAQ)
{{modalTitle}}
{{modalDescription}}
{{dropdownTitle}}
- {{defaultSelectedText}} {{#each projectNames}}
- {{name}} {{/each}} {{#if newProjectText}}
- {{newProjectText}} {{/if}}
{{newProjectTitle}}
{{projectNameErrorText}}
LTC3772B
資料
Filters
1つが該当
データシート
2
ユーザ・ガイド
1
126.00K
信頼性データ
1
66.89 K
利用上の注意
アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。
なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
ドキュメント
製品モデル | ピン/パッケージ図 | 資料 | CADシンボル、フットプリント、および3Dモデル |
---|---|---|---|
LTC3772BEDDB#TRMPBF | 8-Lead DFN (3mm x 2mm w/ EP) |
|
|
LTC3772BEDDB#TRPBF | 8-Lead DFN (3mm x 2mm w/ EP) |
|
|
LTC3772BETS8#TRMPBF | 8-Lead SOT-23 |
|
|
LTC3772BETS8#TRPBF | 8-Lead SOT-23 |
|
- LTC3772BEDDB#TRMPBF
- ピン/パッケージ図
- 8-Lead DFN (3mm x 2mm w/ EP)
- 資料
- HTML Material Declaration
- HTML Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
- Ultra Librarian
- SamacSys
- LTC3772BEDDB#TRPBF
- ピン/パッケージ図
- 8-Lead DFN (3mm x 2mm w/ EP)
- 資料
- HTML Material Declaration
- HTML Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
- Ultra Librarian
- SamacSys
- LTC3772BETS8#TRMPBF
- ピン/パッケージ図
- 8-Lead SOT-23
- 資料
- HTML Material Declaration
- HTML Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
- Ultra Librarian
- SamacSys
- LTC3772BETS8#TRPBF
- ピン/パッケージ図
- 8-Lead SOT-23
- 資料
- HTML Material Declaration
- HTML Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
- Ultra Librarian
- SamacSys
ソフトウェアおよび製品のエコシステム
製品モデル | 製品ライフサイクル | 詳細 | ||
---|---|---|---|---|
デジタル・パワー・システム・マネージメント(PSM)1 |
||||
新規設計に推奨 |
正確な出力電流測定を特長とする4チャネルPMBusパワーシステム・マネージャ |
|||
複数出力降圧レギュレータ1 |
||||
新規設計に推奨 |
パワー・システム・マネージメントを搭載したデュアル出力PolyPhase 降圧DC/DCコントローラ |
製品モデル | 製品ライフサイクル | 詳細 |
---|---|---|
新規設計に推奨 |
パワー・システム・マネージメントを搭載したデュアル出力PolyPhase 降圧DC/DCコントローラ |
|
新規設計に推奨 |
正確な出力電流測定を特長とする4チャネルPMBusパワーシステム・マネージャ |
評価用キット 1
DC924A
LTC3772BEDDB Demo Board | VIN = 2.75V to 8V, VOUT = 1.8V/2.5V/3.3V @ 2A
製品の詳細

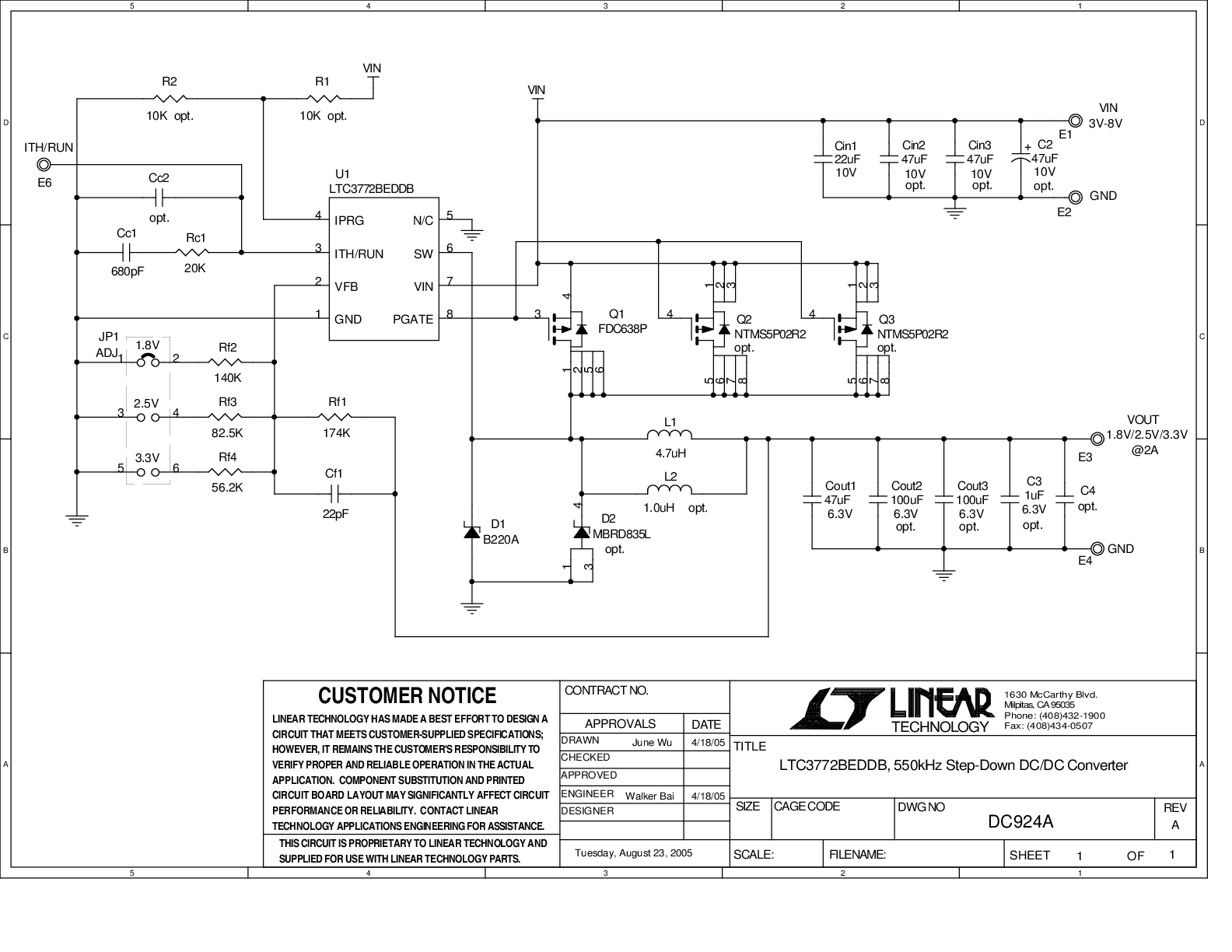

Demonstration circuit 924 is a No RSENSE™ constant frequency step-down DC/DC converter featuring the LTC3772B (Burst Mode disabled), nonsynchronous controller in a 3mm x 2mm DFN package. The demo board has an input voltage range of 2.75V to 8V and provides 2A at one of the three jumper-selectable output voltages: 1.8V, 2.5V or 3.3V.
