製品概要
機能と利点
- 電流センス抵抗が不要
- 無負荷時の消費電流：40μA
- 高出力電流を容易に達成
- ソフトスタート機能により、VOUTをランプ
- 広いVIN範囲：2.75V～9.8V
- 低損失：100%デューティサイクル
- 550kHzの固定周波数動作
- 軽負荷時の低リップル・バーストモード動作
- 0.8Vの低い出力電圧
- 電圧リファレンス精度：±1.5%
- 電流モード動作により、優れた入力および負荷過渡応答を実現
- シャットダウン時の消費電流：わずか8μA

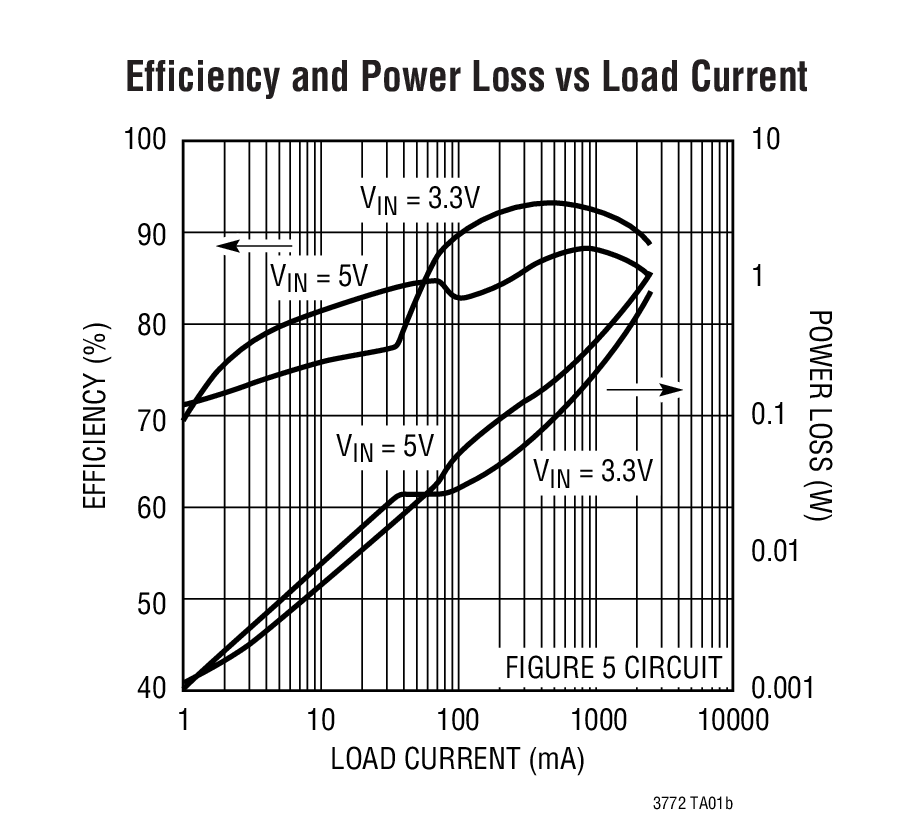

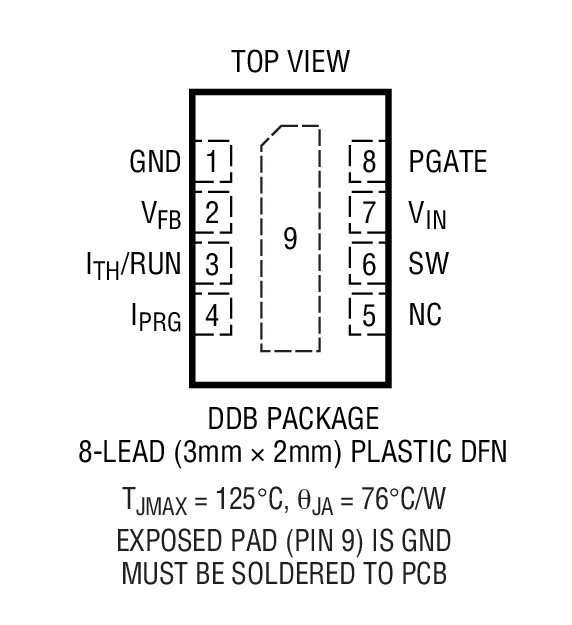

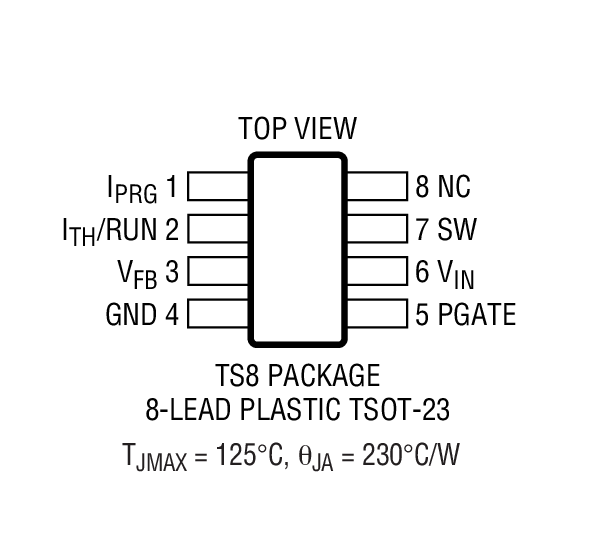

- 高さの低い8ピンSOT-23（1mm）パッケージと（3mm×2mm）DFN（0.75mm）パッケージ
製品概要
LTC3772は高さの低い8ピンSOT-23（ThinSOT™）パッケージと3mm×2mm DFNパッケージで供給される固定周波数電流モード降圧DC/DCコントローラです。No RSENSE™アーキテクチャによって電流センス抵抗が不要なので、効率が向上し、ボードスペースが低減されます。
LTC3772は軽負荷時に自動的にバーストモード動作に切り替わるので、低出力電流での効率を向上させることができます。無負荷時の消費電流はわずか40μAです。
LTC3772は、入力電圧が2Vを下回る場合にデバイスをシャットダウンする低電圧ロックアウト機能を搭載しています。ドロップアウト時に外付けPチャネルMOSFETを連続的にオンにすることにより（100%デューティサイクル）、バッテリソースでの動作時間を最大限に延長できます。550kHzの高いスイッチング周波数により、小型のインダクタやコンデンサを使用できます。また、内蔵のソフトスタート機能により、出力電圧はゼロから安定化ポイントまで徐々に上昇します。
| Burst Mode | |
| LTC3772 | Yes |
| LTC3772B | No |
アプリケーション
- 1セルまたは2セル・リチウムイオンバッテリ駆動アプリケーション
- ワイヤレス機器
- 携帯コンピュータ
- 配電システム
製品ライフサイクル
製造中
この製品ファミリーの1つ以上の型番が生産／供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。
評価キット (1)
参考資料
-
R421 Reliability Data3/23/2018
-

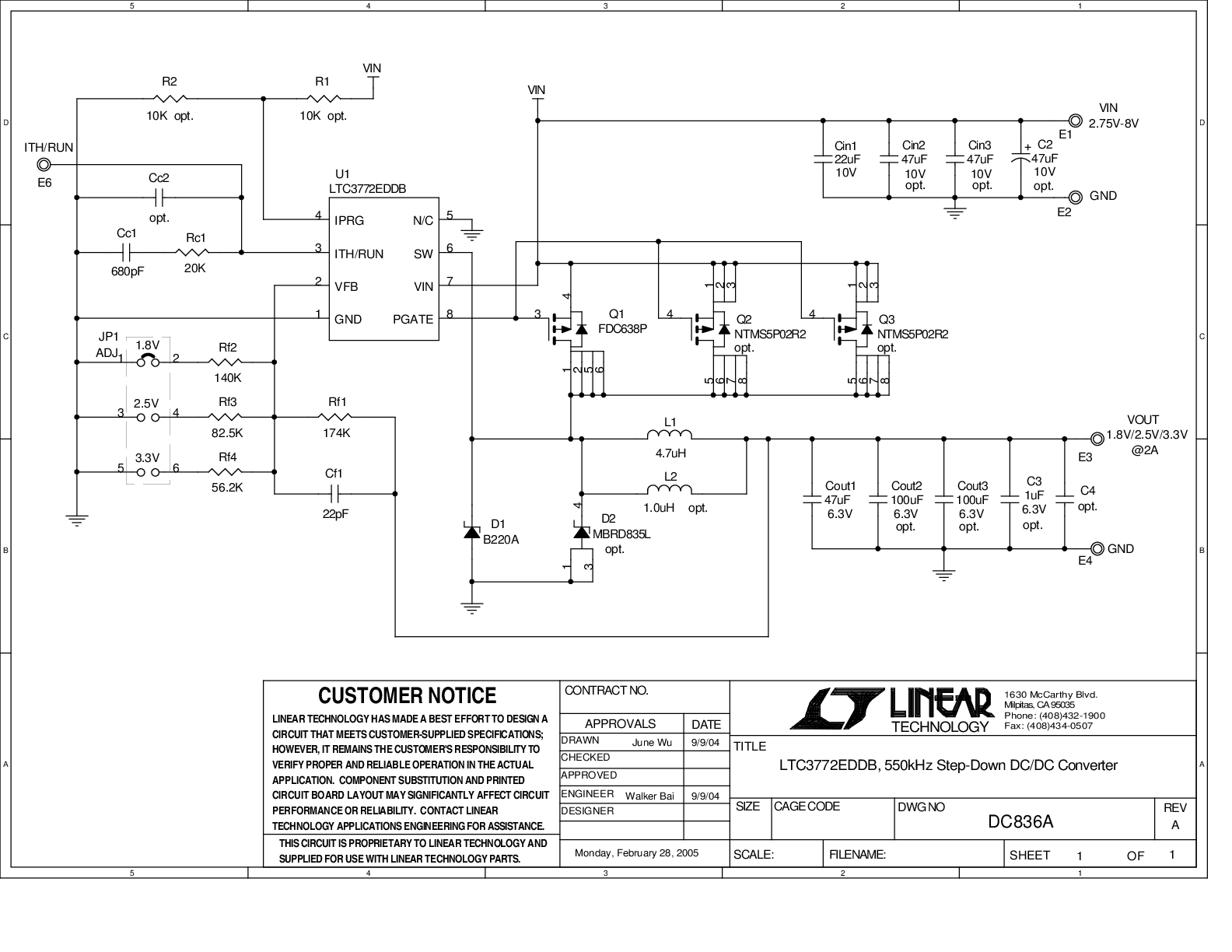

DC836A - Demo Manual9/24/2009
-
Tiny DC/DC Buck Controller Provides High Efficiency and Low Ripple12/1/2005 LT Journal
ツールおよびシミュレーション
LTspice
LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。
LTspiceデモ用回路集の実行方法
ステップ1: LTSpiceをダウンロードし、インストールしてください。
ステップ2: 下のセクションのリンクをクリックし、デモ用回路をダウンロードしてください。
ステップ3: 下のリンクをクリックしてもLTSpice が自動的に開かない場合は、リンクを右クリックし、“Save Target As”（対象をファイルに保存）を選択する方法でもシミュレーションを実行できます。ファイルを保存したら、LTSpiceを起動し、"File"メニューから"Open"を選択してデモ用回路を開いてください。
下記製品はLTspiceで使用することが出来ます。:
LTC3772
LTC3772B
おすすめ製品
LTC3772 コンパニオン製品
設計リソース
アナログ・デバイセズでは、最高レベルの品質と信頼性を備えた製品を提供することに最大の力を常に注いでいます。これを実現するため、製品およびプロセスの設計のあらゆる観点で品質と信頼性のチェックを行っています。そして、それは、製造工程においても同様です。アナログ・デバイセズは常に、出荷製品の「ゼロ・ディフェクト」を目指しています。詳細についてはアナログ・デバイセズの品質および信頼性プログラム/認定証をご覧ください。
| 製品番号 | 材料宣誓書（MD） | 信頼性データ | ピン/パッケージ図 | CADシンボル、フットプリント & 3Dモデル |
|---|---|---|---|---|
| LTC3772EDDB#TRMPBF | 材料宣誓書（MD） | 信頼性データ | 8-Lead DFN (3mm x 2mm w/ EP) | |
| LTC3772EDDB#TRPBF | 材料宣誓書（MD） | 信頼性データ | 8-Lead DFN (3mm x 2mm w/ EP) | |
| LTC3772ETS8#TRMPBF | 材料宣誓書（MD） | 信頼性データ | 8-Lead SOT-23 | |
| LTC3772ETS8#TRPBF | 材料宣誓書（MD） | 信頼性データ | 8-Lead SOT-23 | |
| ウェハ・ファブリケーション・データ | R421 Reliability Data |
