LTC3769

パススルー付き、低静止電流の60V同期整流式昇圧コントローラ

すべて表示 showmore-icon

Info : 新規設計に推奨 tooltip
Info : 新規設計に推奨 tooltip
表示中： 製品の詳細
arrow-icon

お探しの製品ではありませんか

viewall 製品セレクション・テーブル
file データシートを表示 (Rev.B)

PDF

9 26, 2014 ellipse 日本語

LTC3769: 低静止電流の60V同期整流式昇圧コントローラ データシート

データシートご利用上の注意
PDFファイルを開く external-link 784.00K
Documentation すべてのドキュメントを表示
LTspice LTC3769 - Step-Up (Boost) Regulators Download 2.95 KB LTspice LTC3769 Demo Circuit - High Voltage 60V Synchronous Boost Controller (6-55V to 48V @ 1A) Download 5.00KB LTspice LTC3769 - Step-Up (Boost) Regulators, LT8551 - Step-Up (Boost) Regulators Download 15.56 KB

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問（FAQ）

ご購入＆ご注文に関するFAQ
製品モデル 20
1Ku当たりの価格 最低価格：$3.31
特長
  • 最高の効率を得て熱放散を低減するための同期整流式動作
  • 広い入力電圧範囲：4.5V～60V（絶対最大定格：65V）、起動後は最小2.3Vまで動作
  • 出力電圧：最大60V
  • ±1%精度のリファレンス電圧：1.200V
  • RSENSEまたはインダクタのDCRによる電流検出
  • 同期MOSFETに対してデューティ・サイクル100%が可能
  • 低静止電流：28μA
  • 位相同期可能な周波数（75kHz～850kHz）
  • プログラム可能な固定周波数（50kHz～900kHz）
  • パワーグッド出力による電圧モニタ
  • 低シャットダウン電流：4μA
  • 内蔵のLDOがVBIASまたはEXTVCCからゲート駆動回路に電力を供給

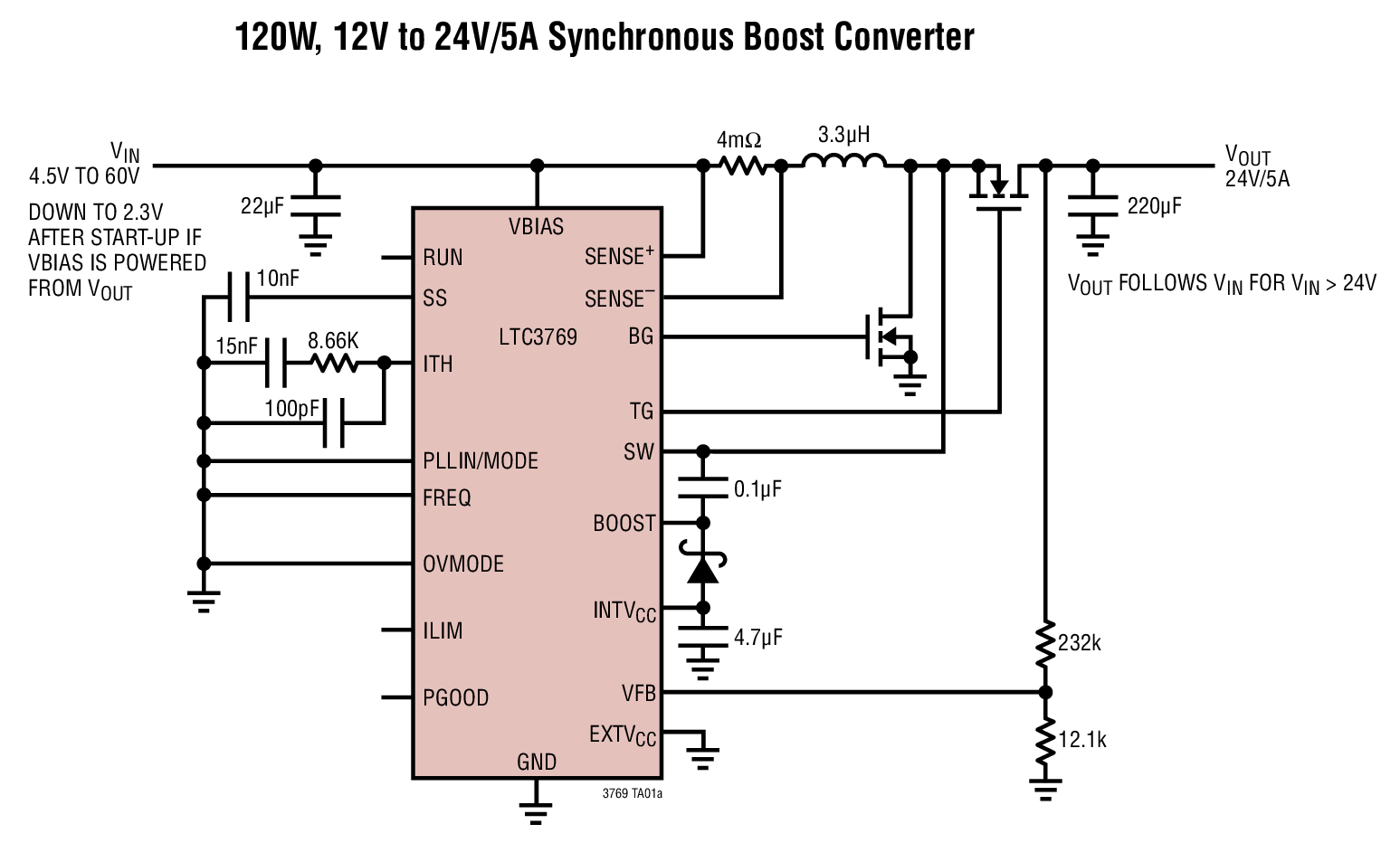

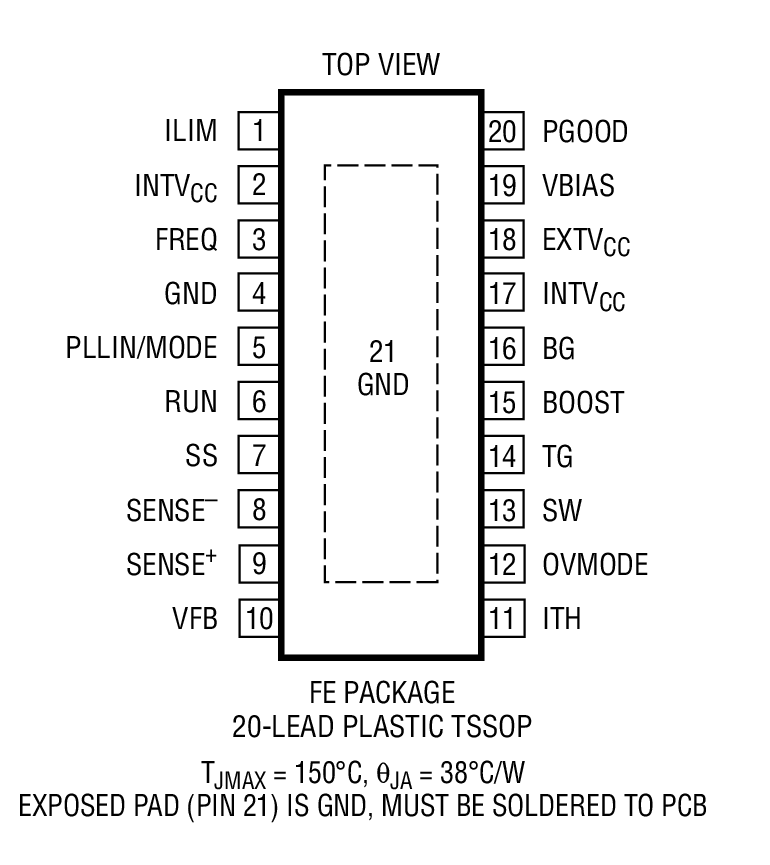

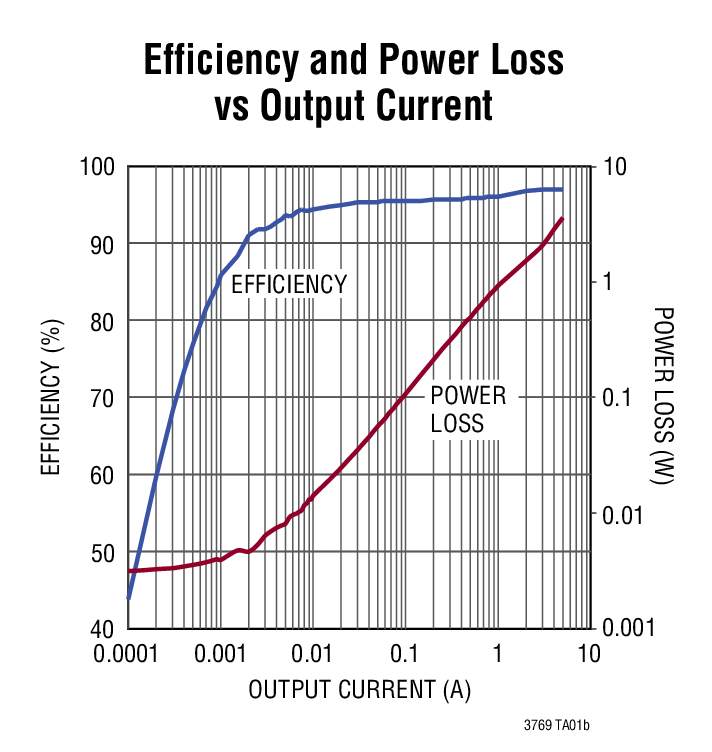

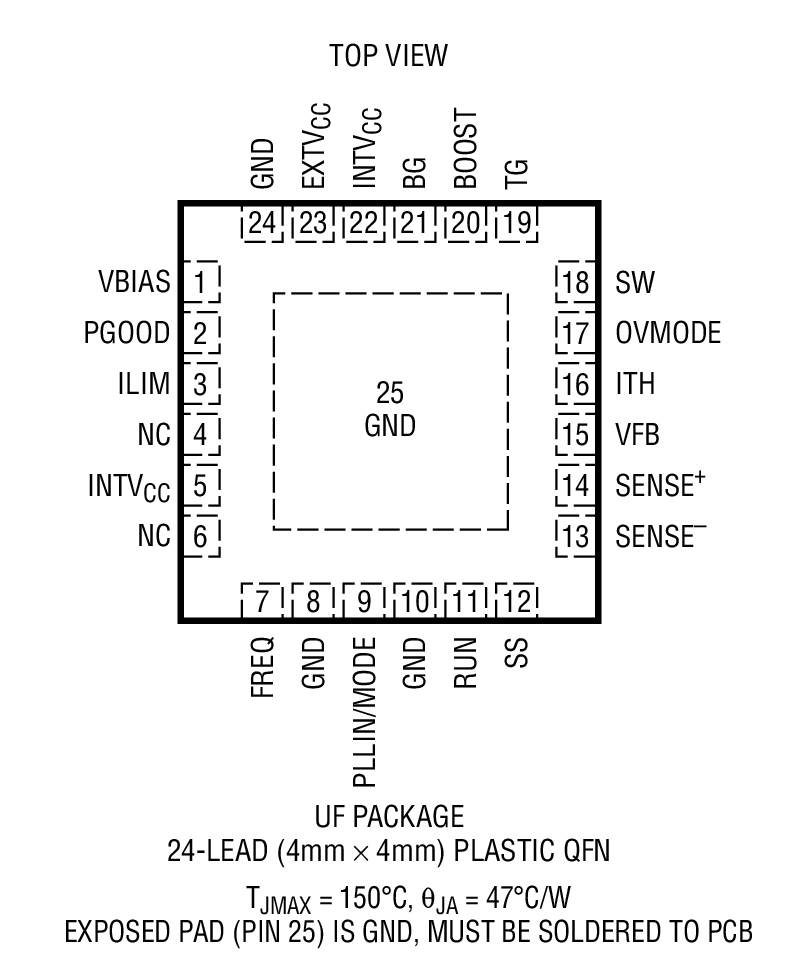

  • 熱特性が改善された高さの低い24ピン4mm × 4mm QFNパッケージおよび20ピンTSSOPパッケージ
製品概要
show more Icon

LTC3769は、すべてのNチャネル・パワーMOSFET段を駆動する高性能シングル出力同期整流式昇圧コンバータ・コントローラです。同期整流により、効率が向上し、電力損失が減少して熱要件が軽減されるので、大電力の昇圧アプリケーションが簡単になります。無負荷時の静止電流が28μAなので、バッテリ駆動システムでの動作時間が長くなります。

入力電源範囲が4.5V～60Vなので、幅広いシステム・アーキテクチャおよびバッテリ組成に対応します。昇圧コンバータの出力や別の補助電源からバイアスする場合、LTC3769は起動後であれば入力電源電圧が2.3Vになっても動作できます。動作周波数は50kHz～900kHzの範囲内で設定できますが、内部PLLを使用して外部クロックに同期させることもできます。

SSピンにより、出力電圧は起動時に緩やかに立ち上がります。また、PLLIN/MODEピンにより、軽負荷時の動作としてBurst Mode®動作、パルス・スキップ・モード動作、強制連続モード動作のいずれかを選択できます。


アプリケーション

  • 産業用機器
  • 自動車
  • 医療機器
  • 軍用機器
Show More Arrow image
file データシートを表示 (Rev.B)
Documentation すべてのドキュメントを表示
LTspice LTC3769 - Step-Up (Boost) Regulators Download 2.95 KB LTspice LTC3769 Demo Circuit - High Voltage 60V Synchronous Boost Controller (6-55V to 48V @ 1A) Download 5.00KB LTspice LTC3769 - Step-Up (Boost) Regulators, LT8551 - Step-Up (Boost) Regulators Download 15.56 KB

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問（FAQ）

ご購入＆ご注文に関するFAQ
製品モデル 20
1Ku当たりの価格 最低価格：$3.31
modal bookmark icon

{{modalTitle}}

modal close icon

{{modalDescription}}

{{dropdownTitle}}

input down arrow
  • {{defaultSelectedText}}
    • {{#each projectNames}}
  • {{name}}
    • {{/each}} {{#if newProjectText}}
  • plus icon {{newProjectText}}
    • {{/if}}
{{#if toggleButtonDescription}}
{{toggleButtonDescription}}
{{/if}} {{#if newProjectTitle}}

{{newProjectTitle}}

{{projectNameErrorText}}

{{/if}}

LTC3769

資料

10
overlayclose

Filters

1つが該当

mobileoverlaydownarrow
  • すべて
    TickIcon
  • ユーザ・ガイド
  • データシート
  • 信頼性データ
  • デザイン・ノート
  • 技術記事
  • すべて
    TickIcon
  • English
  • 日本語
  • 中国語
resetfilter

絞り込みを解除

データシート

2

PDF Vector

PDF

更新 09/24/2015
English

LTC3769: 60V Low IQ Synchronous Boost Controller Data Sheet (Rev.B)

PDFファイルを開く

redirect
1.13 M
download

PDFをダウンロード

PDF Vector

PDF

更新 09/26/2014
日本語

LTC3769: 低静止電流の60V同期整流式昇圧コントローラ データシート

PDFファイルを開く

redirect
784.00K
download

PDFをダウンロード

ユーザ・ガイド

1

PDF Vector

PDF

更新 09/12/2014
English
DC2173A - Demo Manual (Rev.B) redirect icon

363.79 K

download

PDFをダウンロード

信頼性データ

1

PDF Vector

PDF

更新 03/26/2018
English
R526 Reliability Data redirect icon

365.77 K

download

PDFをダウンロード

デザイン・ノート

3

PDF Vector

HTML

更新 05/01/2020
English
Multiply the Power of a Boost Converter with a Versatile Phase Expander redirect icon

PDF Vector

HTML

更新 05/01/2020
中国語
使用多功能相位扩展器翻倍提高升压转换器的功率 redirect icon

PDF Vector

HTML

更新 05/01/2020
日本語
多用途フェーズ・エクスパンダによる昇圧コンバータの電力増幅 redirect icon

技術記事

3

PDF Vector

HTML

更新 04/01/2020
English
Bipolar, Bidirectional DC-to-DC Supply Sources and Sinks Current from 5 V to 24 V Input redirect icon

PDF Vector

HTML

更新 04/01/2020
中国語
通过5 V至24 V输入提供双极性、双向DC-DC流入和流出电流 redirect icon

PDF Vector

HTML

更新 04/01/2020
日本語
バイポーラ双方向DC-DC電源が5V～24V入力の電流をソース／シンク redirect icon

この基準に合致する結果はありません。フィルタをリセットするか別の用語を検索してください

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

技術資料 6
show more Icon

データシート 2

LTC3769: 60V Low IQ Synchronous Boost Controller Data Sheet (Rev.B)
LTC3769: 低静止電流の60V同期整流式昇圧コントローラ データシート

信頼性データ 1

R526 Reliability Data

ユーザ・ガイド 1

DC2173A - Demo Manual (Rev.B)

デザイン・ノート 1

多用途フェーズ・エクスパンダによる昇圧コンバータの電力増幅

技術記事 1

バイポーラ双方向DC-DC電源が5V～24V入力の電流をソース／シンク

プレス・リリース 1

LTC3769 - 熱ストレスを軽減する最大効率98％の60V同期式昇圧コントローラ

ビデオ

1

Thumbnail Image

ビデオ

2017-09-18

LTC3769 Video Product Brief

さらに詳しく
すべて表示 Arrow image
アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン／パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
LTC3769EFE#PBF 20-Lead TSSOP w/ EP external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LTC3769EFE#TRPBF 20-Lead TSSOP w/ EP external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LTC3769EUF#PBF 24-Lead QFN (4mm x 4mm x 0.75mm w/ EP) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LTC3769EUF#TRPBF 24-Lead QFN (4mm x 4mm x 0.75mm w/ EP) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LTC3769HFE#PBF 20-Lead TSSOP w/ EP external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LTC3769HFE#TRPBF 20-Lead TSSOP w/ EP external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LTC3769HUF#PBF 24-Lead QFN (4mm x 4mm x 0.75mm w/ EP) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LTC3769HUF#TRPBF 24-Lead QFN (4mm x 4mm x 0.75mm w/ EP) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LTC3769HUF#WPBF 24-Lead QFN (4mm x 4mm x 0.75mm w/ EP) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LTC3769HUF#WTRPBF 24-Lead QFN (4mm x 4mm x 0.75mm w/ EP) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LTC3769IFE#PBF 20-Lead TSSOP w/ EP external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LTC3769IFE#TRPBF 20-Lead TSSOP w/ EP external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LTC3769IUF#PBF 24-Lead QFN (4mm x 4mm x 0.75mm w/ EP) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LTC3769IUF#TRPBF 24-Lead QFN (4mm x 4mm x 0.75mm w/ EP) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LTC3769IUF#WPBF 24-Lead QFN (4mm x 4mm x 0.75mm w/ EP) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LTC3769IUF#WTRPBF 24-Lead QFN (4mm x 4mm x 0.75mm w/ EP) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LTC3769MPFE#PBF 20-Lead TSSOP w/ EP external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LTC3769MPFE#TRPBF 20-Lead TSSOP w/ EP external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LTC3769MPUF#PBF 24-Lead QFN (4mm x 4mm x 0.75mm w/ EP) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
LTC3769MPUF#TRPBF 24-Lead QFN (4mm x 4mm x 0.75mm w/ EP) external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

4 6, 2022

- 22_0068

Laser Top Mark for ETSSOP and TSSOP Packages Assembled in ADPG [PNG] and UTL

LTC3769EFE#PBF

製造中

LTC3769EFE#TRPBF

製造中

LTC3769HFE#PBF

製造中

LTC3769HFE#TRPBF

製造中

LTC3769IFE#PBF

製造中

LTC3769IFE#TRPBF

製造中

LTC3769MPFE#PBF

製造中

LTC3769MPFE#TRPBF

製造中

pdf

PCN22_0068_Form

external-icon

xls

Material_Report

Download

xlsm

Delta Qualification Matrix

Download

1 20, 2022

- 21_0269

Addition of Alternate Assembly Site ASE Taiwan for Select LFCSP Products

LTC3769EUF#PBF

製造中

LTC3769EUF#TRPBF

製造中

LTC3769HUF#PBF

製造中

LTC3769HUF#TRPBF

製造中

LTC3769IUF#PBF

製造中

LTC3769IUF#TRPBF

製造中

LTC3769MPUF#PBF

製造中

LTC3769MPUF#TRPBF

製造中

pdf

PCN21_0269_Form

external-icon

xls

Material_Report

Download

pdf

Detailed Change Description

external-icon

pdf

Qualification Results Summary

external-icon

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

4 6, 2022

- 22_0068

arrow down

Laser Top Mark for ETSSOP and TSSOP Packages Assembled in ADPG [PNG] and UTL

LTC3769EFE#PBF

製造中

LTC3769EFE#TRPBF

製造中

LTC3769HFE#PBF

製造中

LTC3769HFE#TRPBF

製造中

LTC3769IFE#PBF

製造中

LTC3769IFE#TRPBF

製造中

LTC3769MPFE#PBF

製造中

LTC3769MPFE#TRPBF

製造中

pdf

PCN22_0068_Form

external-icon

xls

Material_Report

Download

xlsm

Delta Qualification Matrix

Download
1 20, 2022

- 21_0269

arrow down

Addition of Alternate Assembly Site ASE Taiwan for Select LFCSP Products

LTC3769EUF#PBF

製造中

LTC3769EUF#TRPBF

製造中

LTC3769HUF#PBF

製造中

LTC3769HUF#TRPBF

製造中

LTC3769IUF#PBF

製造中

LTC3769IUF#TRPBF

製造中

LTC3769MPUF#PBF

製造中

LTC3769MPUF#TRPBF

製造中

pdf

PCN21_0269_Form

external-icon

xls

Material_Report

Download

pdf

Detailed Change Description

external-icon

pdf

Qualification Results Summary

external-icon

ソフトウェアおよび製品のエコシステム

製品モデル 製品ライフサイクル 詳細

PowerPath、理想ダイオード（Ideal Diodes）、負荷スイッチ1
LTC4417
popup image
Cart

新規設計に推奨

優先順位付け PowerPath™ コントローラ

サージ・ストッパ、過電圧および過電流保護1
LTC4365
popup image
Cart

新規設計に推奨

低電圧、過電圧および逆電源保護コントローラ

評価用キット 1

reference details image

DC2173A

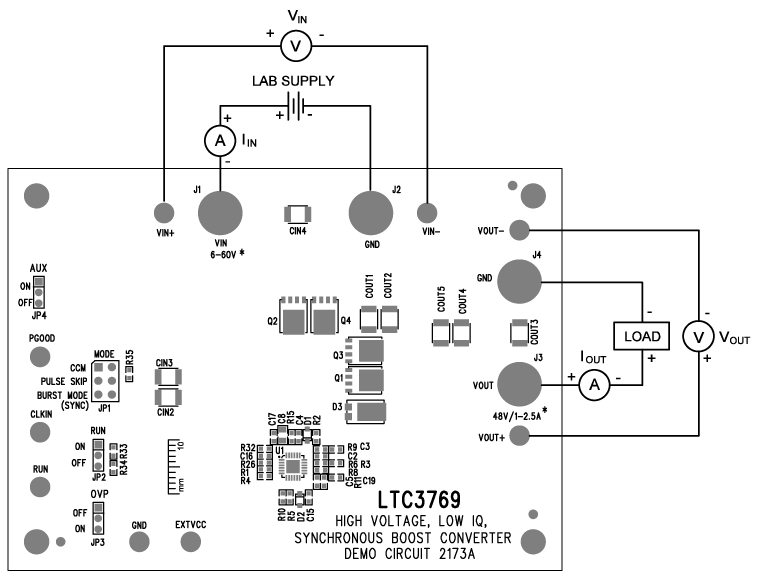

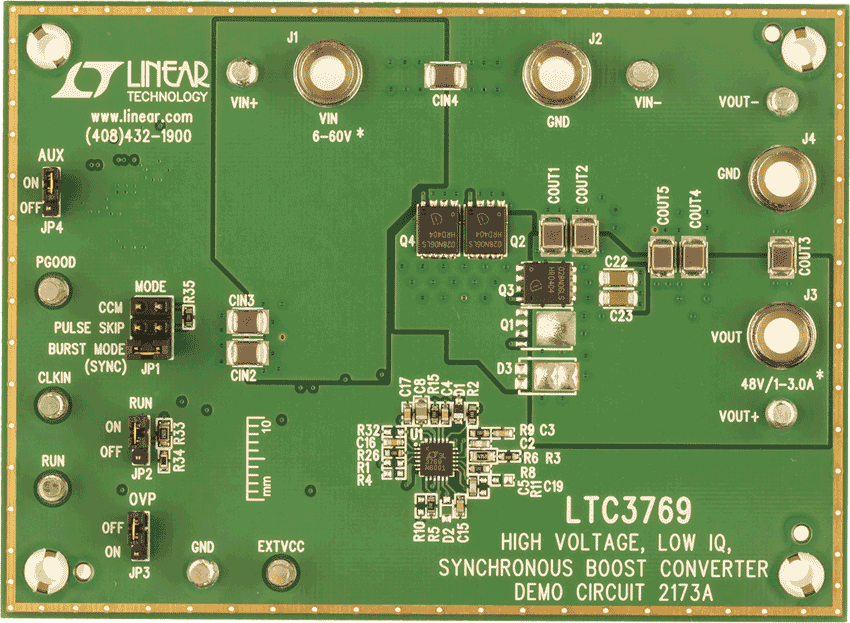

LTC3769IUFD Demo Board | Sync Boost, 6V ≤ VIN ≤ 48V, VOUT= 48V @ 1.5A to 6A

zoom

DC2173A

LTC3769IUFD Demo Board | Sync Boost, 6V ≤ VIN ≤ 48V, VOUT= 48V @ 1.5A to 6A

download icon

ダウンロード

 print icon

印刷
DC2173A
LTC3769IUFD Demo Board | Sync Boost, 6V ≤ VIN ≤ 48V, VOUT= 48V @ 1.5A to 6A
今すぐ購入 詳細を表示

製品の詳細

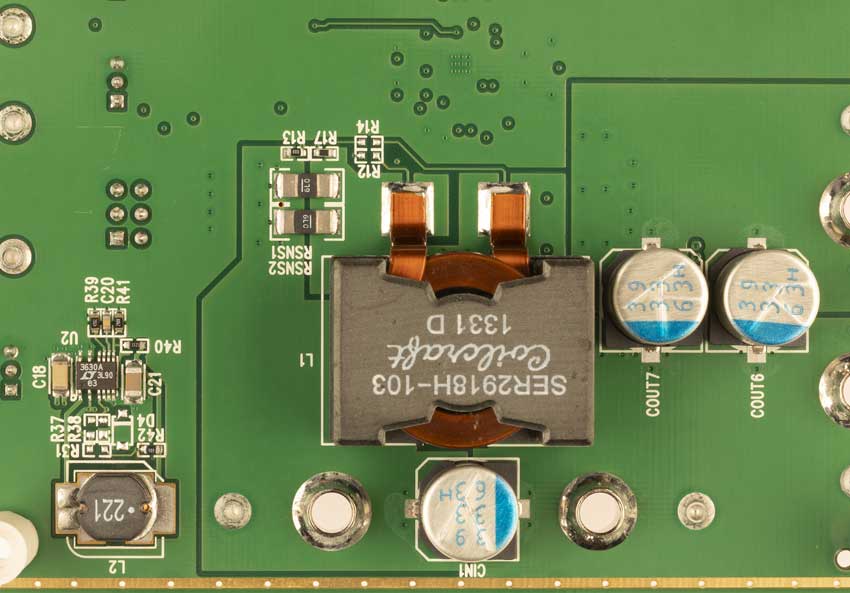

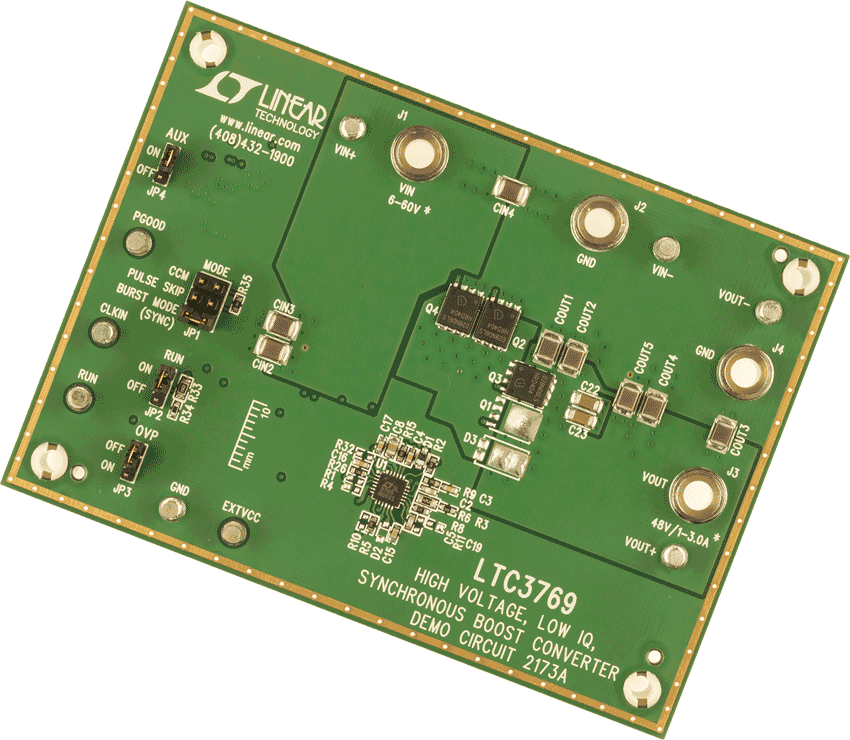

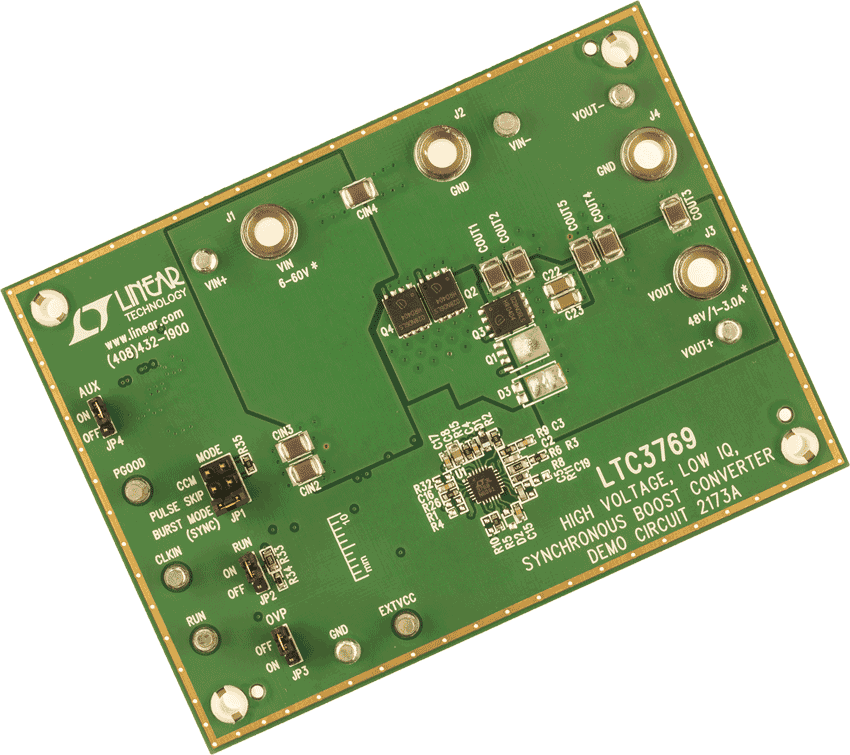

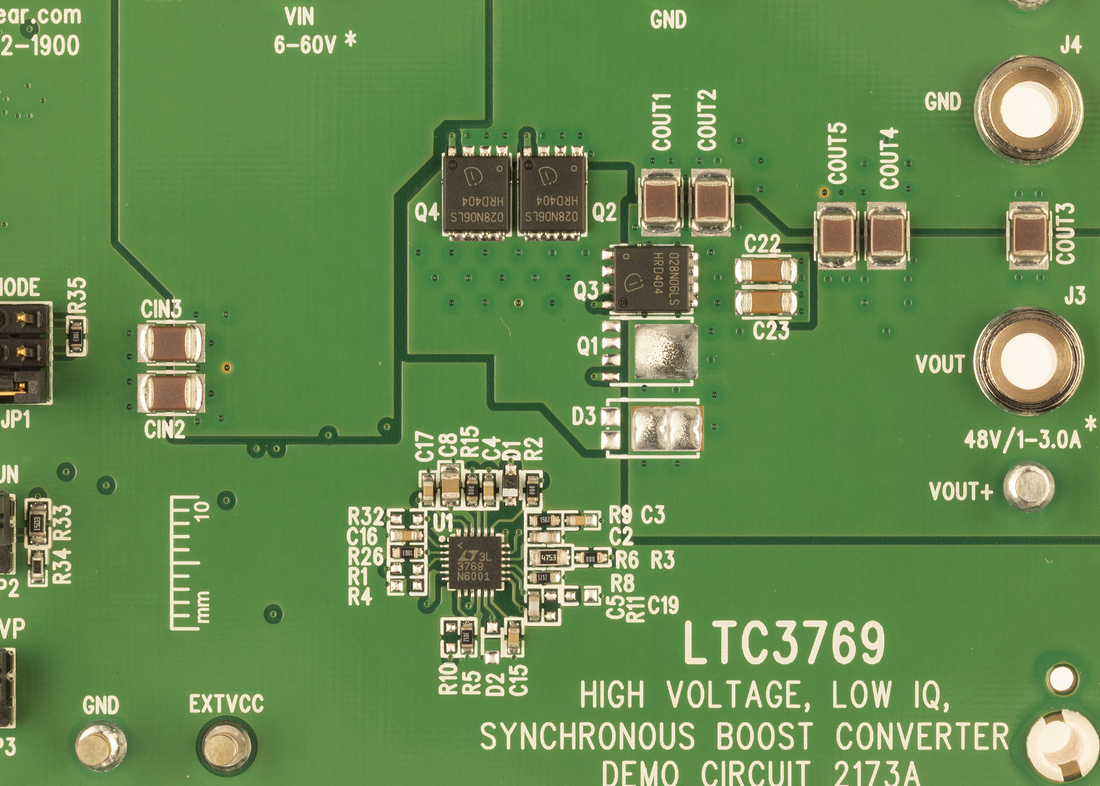

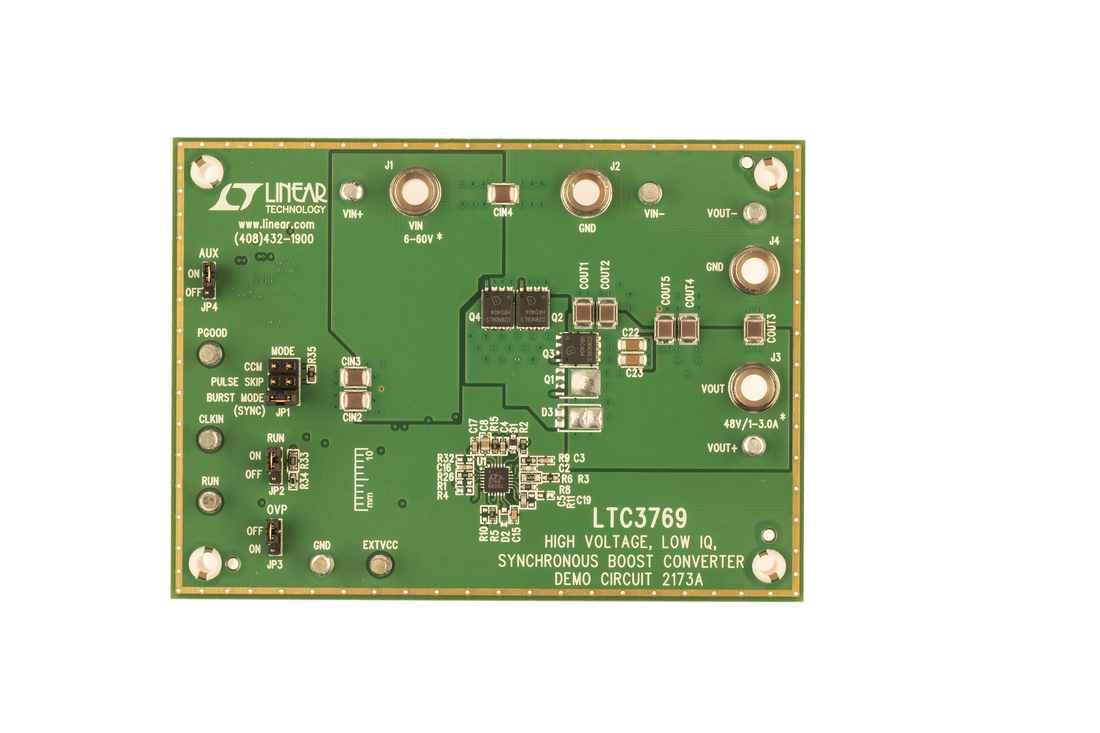

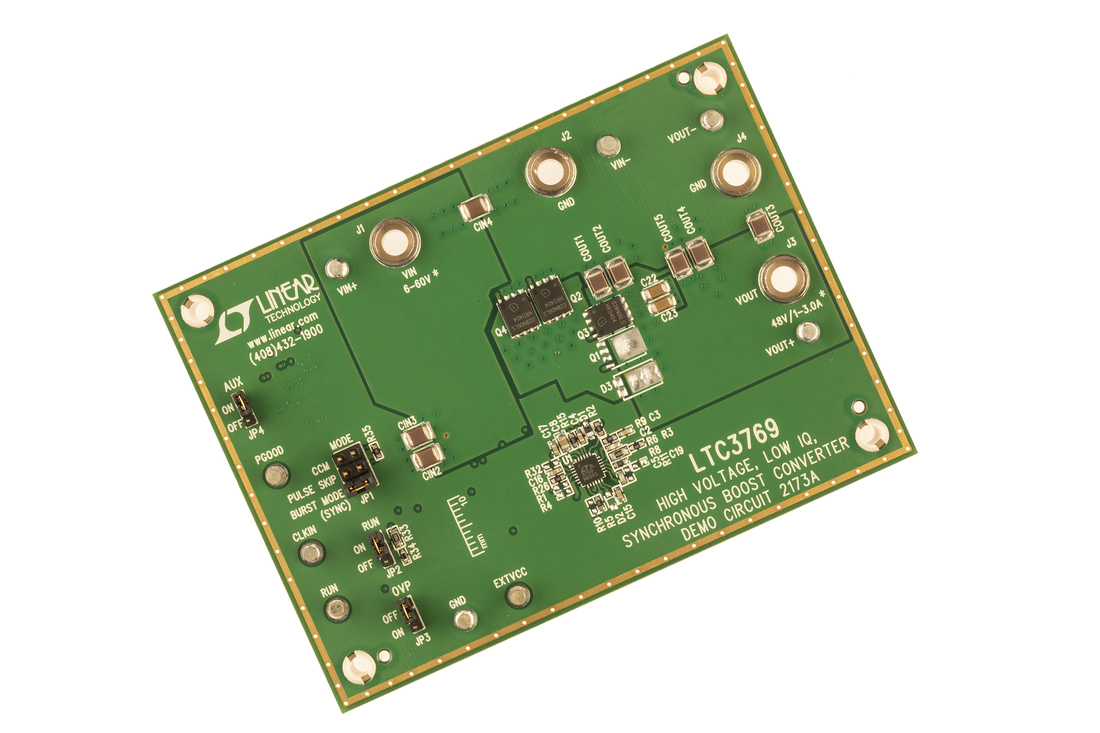

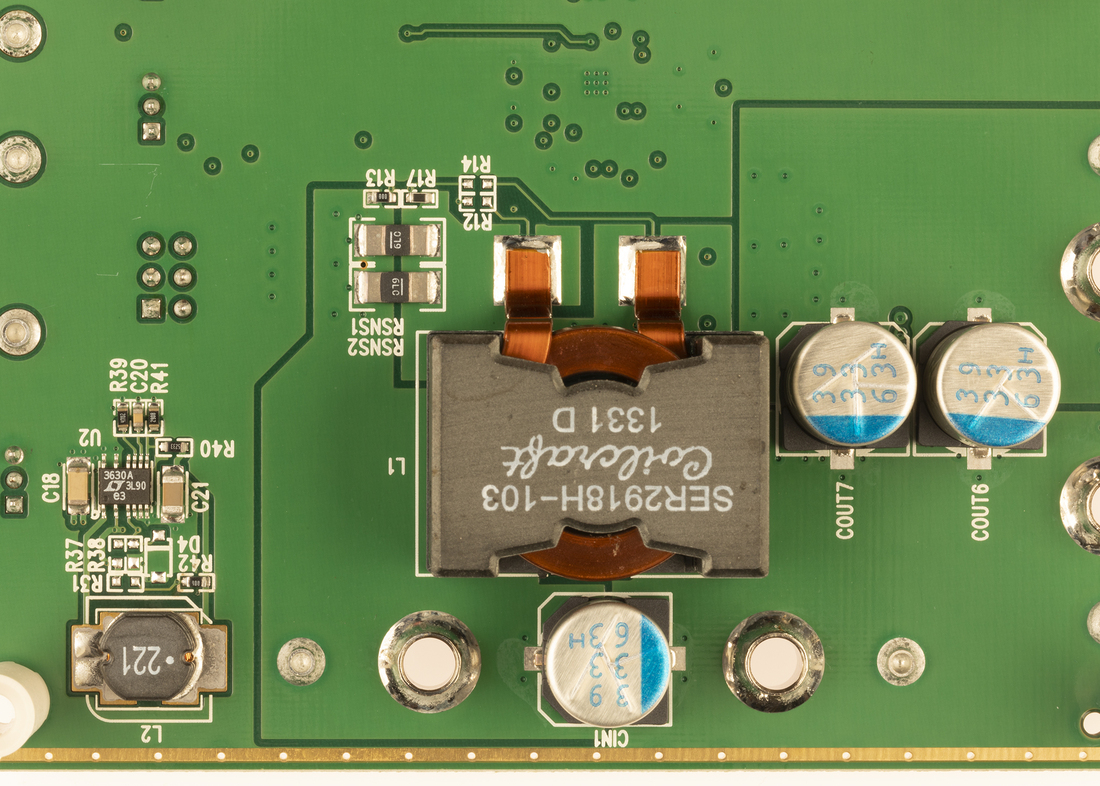

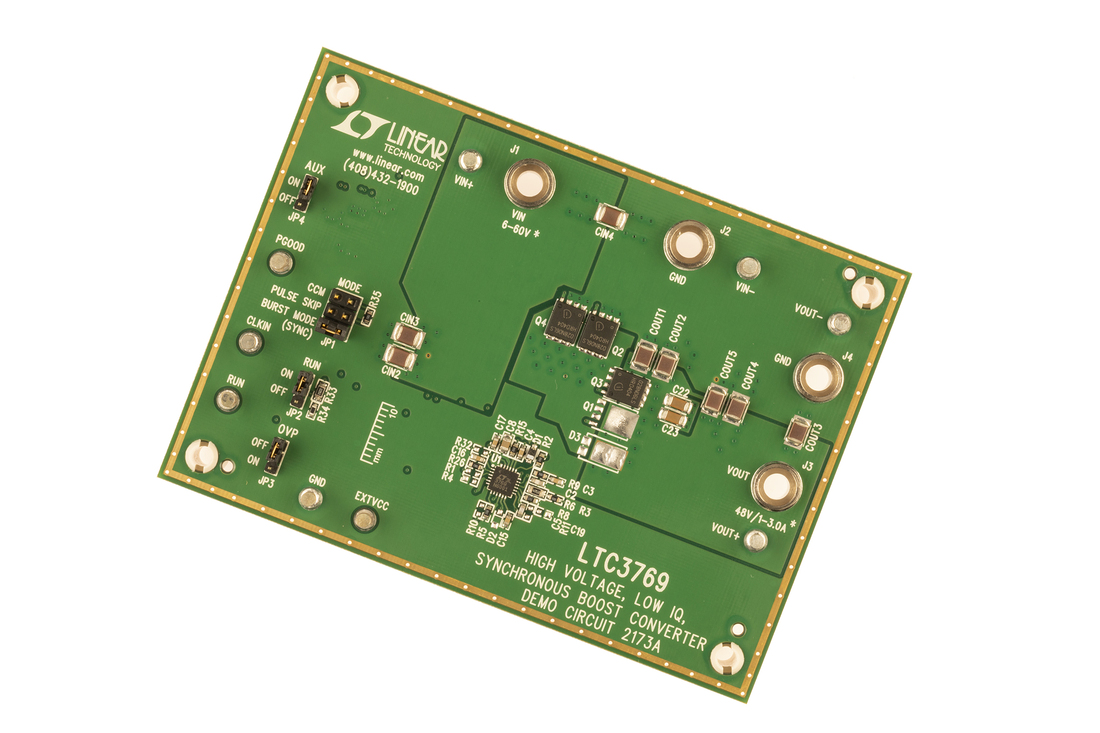

Demonstration circuit DC2173A is a DC/DC synchronous boost converter featuring the LTC3769 constant frequency current mode synchronous boost controller. The DC2173A generates a 48V output voltage and provides 1.5A to 6A of output current.

資料

pdf icon

PDF

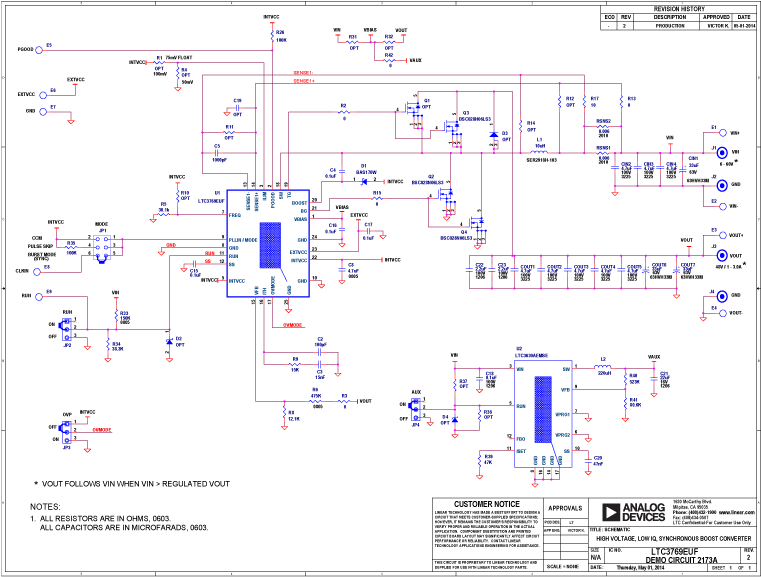

DC2173A - Schematic Download

61.00K

pdf icon

PDF

DC2173A - Demo Manual (Rev.B) Download

363.79 K

pdf icon

ZIP

DC2173A - Design Files Download

1.00M

すべて表示 Arrow image

評価用キット1

evaluation kit item images

DC2173A

LTC3769IUFD Demo Board | Sync Boost, 6V ≤ VIN ≤ 48V, VOUT= 48V @ 1.5A to 6A

ツールおよびシミュレーション 2

LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。



LTspiceデモ用回路集の実行方法

ステップ1: LTSpiceをダウンロードし、インストールしてください。

ステップ2: 下のセクションのリンクをクリックし、デモ用回路をダウンロードしてください。

ステップ3: 下のリンクをクリックしてもLTSpice が自動的に開かない場合は、リンクを右クリックし、“Save Target As”（対象をファイルに保存）を選択する方法でもシミュレーションを実行できます。ファイルを保存したら、LTSpiceを起動し、"File"メニューから"Open"を選択してデモ用回路を開いてください。

spice tool Lt Spice

LTC3769 - Step-Up (Boost) Regulators Download

2.95 K

spice tool Lt Spice

LTC3769 Demo Circuit - High Voltage 60V Synchronous Boost Controller (6-55V to 48V @ 1A) Download

5.00K

spice tool Lt Spice

LTC3769 - Step-Up (Boost) Regulators, LT8551 - Step-Up (Boost) Regulators Download

15.56 K

最近表示した製品

製品の詳細
ドキュメント
ソフトウェアおよび製品のエコシステム
評価用キット
ツールおよびシミュレーション
最新のディスカッション
