製品概要
機能と利点
- 広い入力電圧範囲： 4V～30V
- 出力電圧精度：±1%
- 6ビット IMVP-IV VID コード： VOUT = 0.7V～1.708V
- インテル互換の省電力モード (PSIB)
- 適応型マスキング付きのパワーグッド出力
- 損失のない電圧ポジショニング
- 昇圧時やdeeper sleep状態のVOUTを抵抗で設定可能
- deep sleep状態でのオフセットを抵抗で設定可能
- 設定可能な固定周波数：210kHz～550kHz
- 調整可能なソフトスタート電流ランプ
- フォールドバック出力電流制限
- 無効化オプション付きの短絡シャットダウン・タイマ
- 過電圧保護
- 32ピン5mm × 5mm × 0.8mm (高さ)QFN パッケージ
製品概要
LTC3734 は、固定周波数アーキテクチャですべてNチャネルのパワーMOSFETをドライブする、シングルフェーズ同期整流式降圧スイッチング･レギュレータ･コントローラです。出力電圧は、通常動作時は6つのVID ビットで設定可能で、最初の昇圧時やdeeper sleep状態では外付け抵抗で設定可能です。LTC3734 は最大550kHzの周波数で出力段をドライブします。強力なゲートドライバを内蔵し、外付けゲートドライバICが不要なので、設計を簡素化します。
インテル互換のPSIB入力によって、2つの動作モードから選択できます。性能が向上した完全同期モードでは、出力リップルを非常に小さく抑え、非常に高速な過渡応答を実現します。一方、省電力モードでは、非常に高い効率を達成します。また、OPTI-LOOP® 補償により、広範囲の出力容量とESR 値に対して過渡応答を最適化することができます。
LTC3734 は小型の5mm × 5mm QFNパッケージで供給されます。2フェーズのアプリケーションについては、LTC3735を参照してください。
アプリケーション
- モバイルおよびデスクトップ･コンピュータ
- インターネット･サーバ
製品ライフサイクル
製造中
この製品ファミリーの1つ以上の型番が生産／供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。

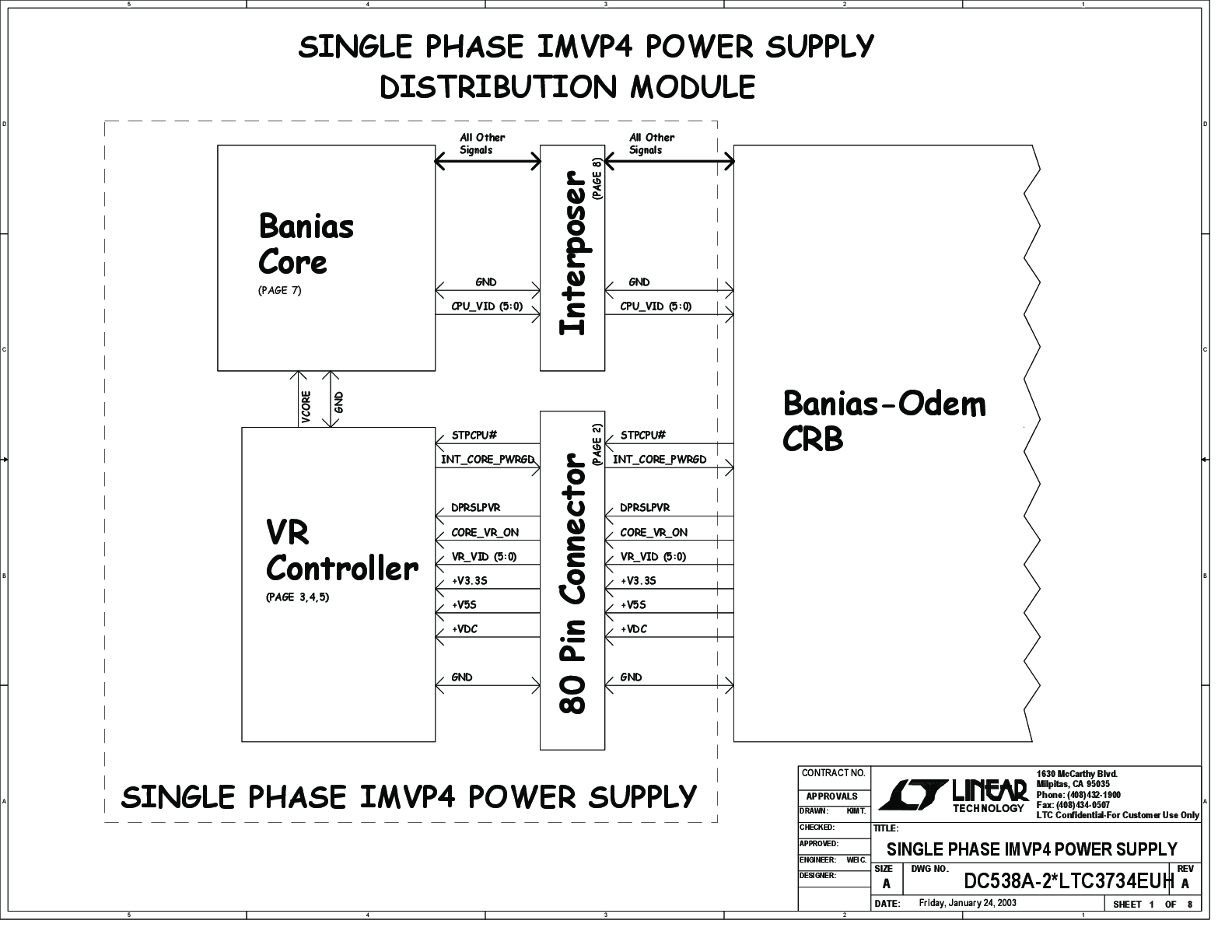

評価キット (1)
