LTC3731: 3フェーズ、600kHz、同期整流式降圧スイッチング・レギュレータ・コントローラ データシート (Rev. )9/16/2011PDF749K
製品概要
機能と利点
- MOSFETドライバ内蔵の3フェーズ電流モード・コントローラ
- ±5%精度の出力電流マッチングにより、熱性能ならびにインダクタとMOSFETのサイズを最適化
- 差動アンプがVOUTを高精度検出
- 全温度範囲で±1%のVREF精度を実現
- VOUT範囲：0.6V～5.5V（差動アンプなし）
- VOUT範囲：0.6V～(VCC－1.2V)（差動アンプ付き）
- フェーズあたり250kHz～600kHzのPLL固定周波数
- PWM、Stage Shedding ™、またはBurst Mode®動作
- OPTI-LOOP®補償によりCOUTを最小化
- 調整可能なソフトスタート電流ランプ
- 無効化オプション付きの短絡シャットダウン・タイマ
- 過電圧ソフトラッチ
- 調整可能な低電圧ロックアウト・スレッショルド
- 最大12フェーズ動作まで選択可能な出力フェーズ
- 5mm×5mm QFNおよび36ピン細型（0.209"）SSOPパッケージ
製品概要
LTC3731は、フェーズロック可能な固定周波数アーキテクチャですべてNチャネルの外付けパワーMOSFET段をドライブする、PolyPhase同期整流式降圧スイッチング・レギュレータ・コントローラです。この3フェーズ・コントローラは、フェーズあたり最大600kHzの周波数で出力段を120°位相をずらしてドライブすることによって、入力と出力両方のフィルタ・コンデンサのRMS電流損失を最小限に抑えます。3フェーズ技法により、基本周波数を実効的に3倍し、過渡応答を改善すると同時に、高効率で容易な熱設計が可能なように最適化された周波数で各コントローラを動作させることができます。また、出力Stage SheddingとBurst Modeのいずれかを選択することにより、軽負荷時の効率を最適化できます。
差動アンプは、負荷ポイントの出力電圧のハイサイドおよびローサイドに対して真のリモート・センスを行います。高精度リファレンスにより、0.6V～6Vの出力電圧が可能です。
ソフトスタートと無効化可能な時限短絡シャットダウンにより、MOSFETと負荷を保護します。また、電流フォールドバックによって、短絡時または過負荷時に外付けMOSFETを保護します。
アプリケーション
- デスクトップ・コンピュータおよびサーバ
- 高性能ノートブック・コンピュータ
- 高出力電流DC/DC電源
製品ライフサイクル
製造中
この製品ファミリーの1つ以上の型番が生産／供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。
評価キット (5)
参考資料
-
R384 Reliability Data3/26/2018PDF18 K
-
DC721A - Demo Manual9/24/2009PDF1M
-

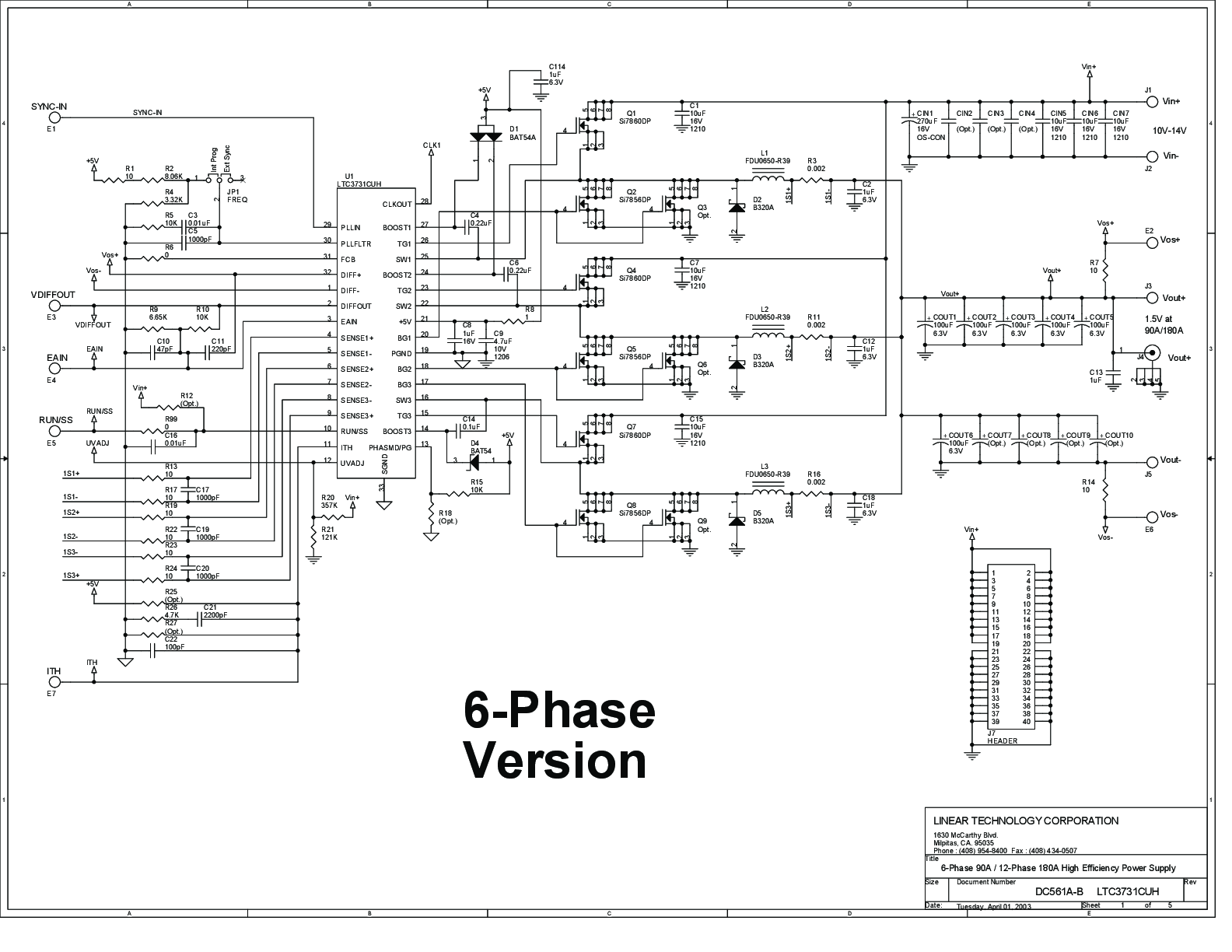

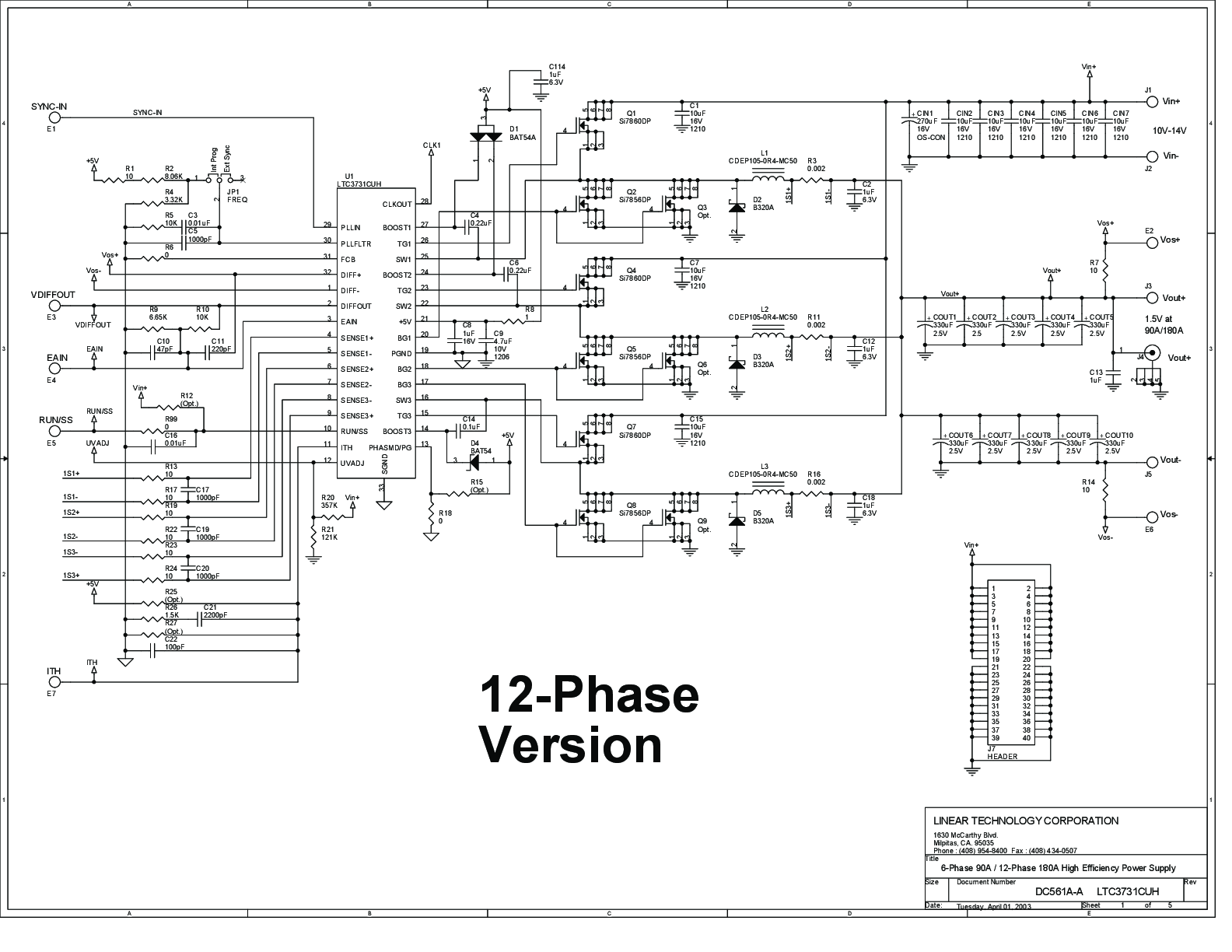

DC561A - Demo Manual9/24/2009PDF1M
-

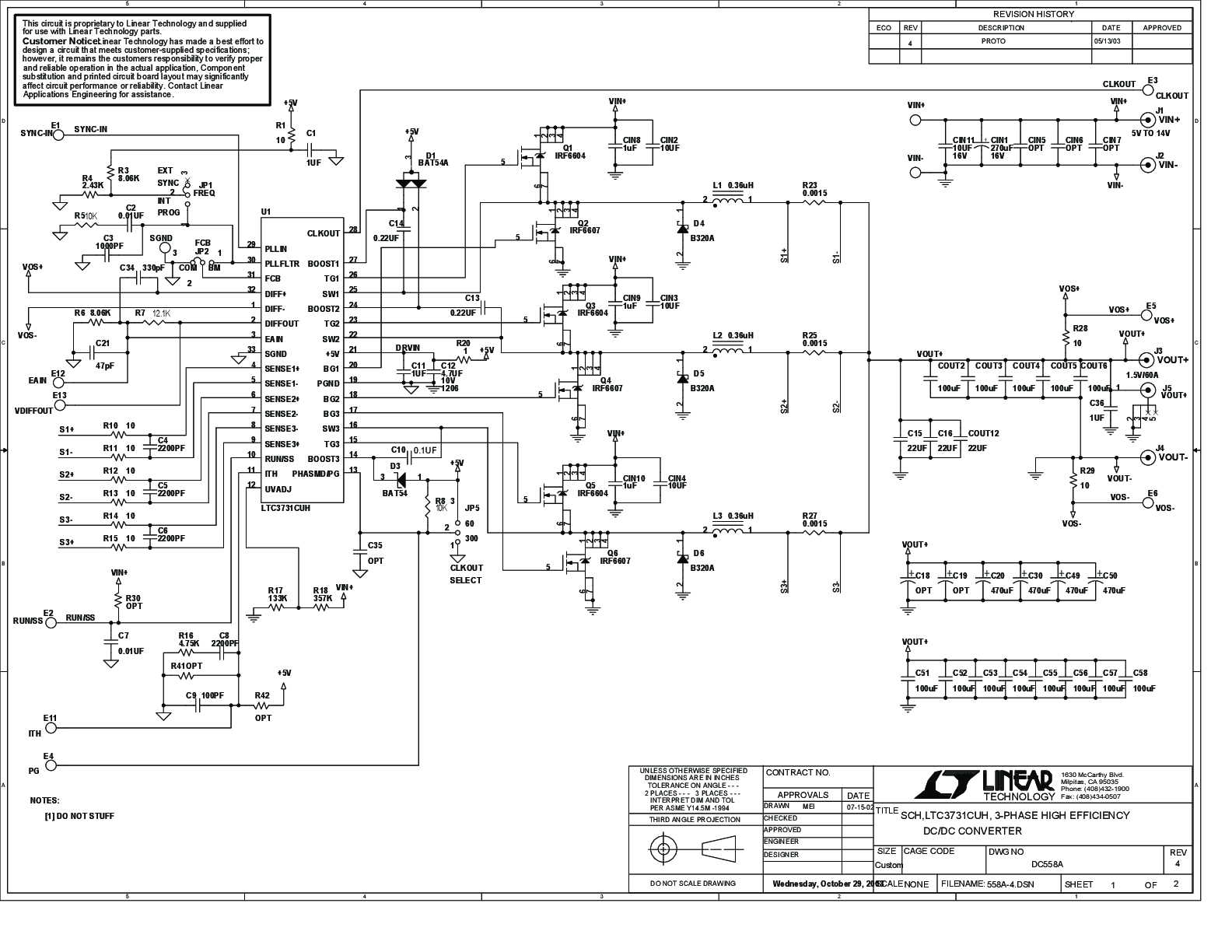

DC558A - Demo Manual9/24/2009PDF142K
-

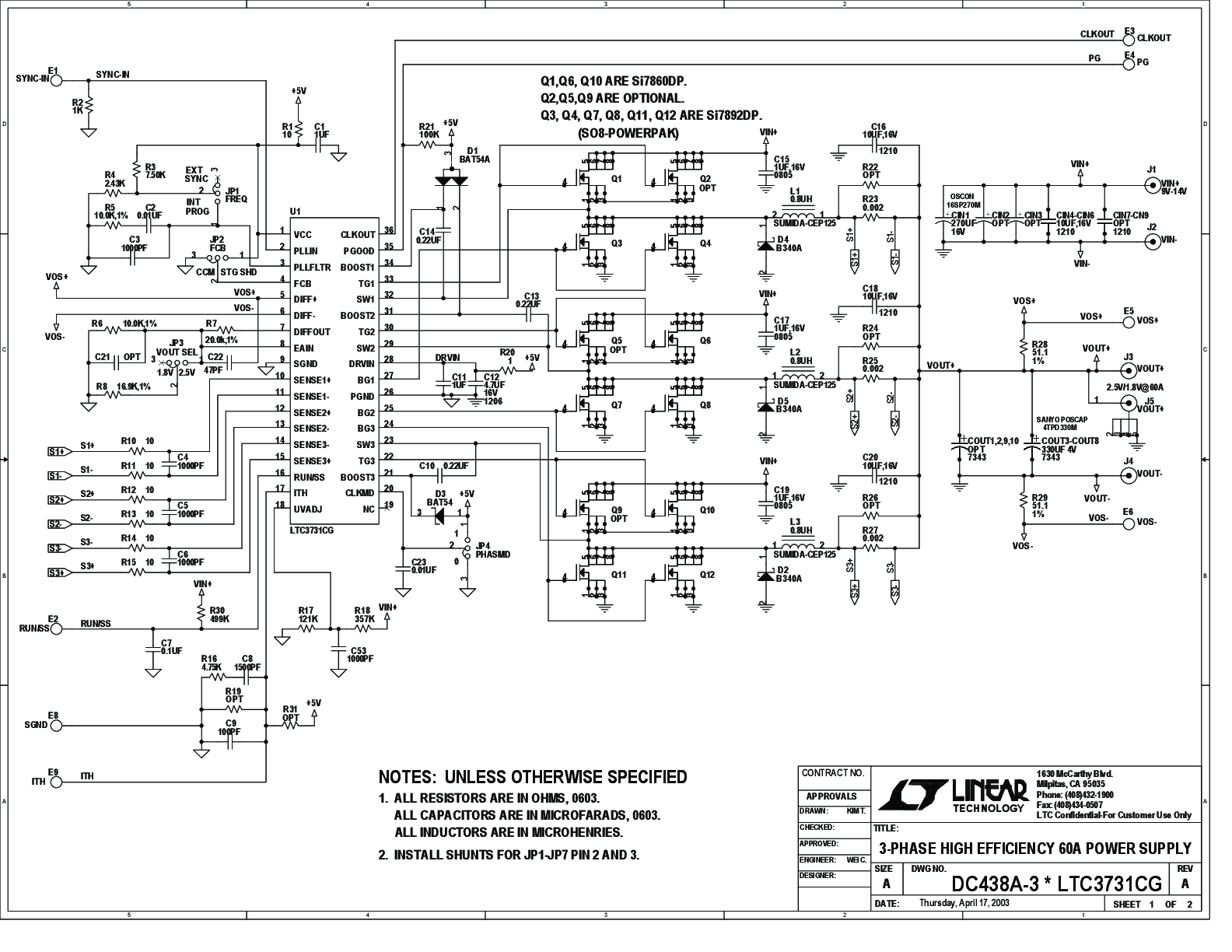

DC438A - Demo Manual9/24/2009PDF407K
ツールおよびシミュレーション
LTspice
LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。
LTspiceデモ用回路集の実行方法
ステップ1: LTSpiceをダウンロードし、インストールしてください。
ステップ2: 下のセクションのリンクをクリックし、デモ用回路をダウンロードしてください。
ステップ3: 下のリンクをクリックしてもLTSpice が自動的に開かない場合は、リンクを右クリックし、“Save Target As”（対象をファイルに保存）を選択する方法でもシミュレーションを実行できます。ファイルを保存したら、LTSpiceを起動し、"File"メニューから"Open"を選択してデモ用回路を開いてください。
下記製品はLTspiceで使用することが出来ます。:
LTC3731
LTC3731H
設計リソース
アナログ・デバイセズでは、最高レベルの品質と信頼性を備えた製品を提供することに最大の力を常に注いでいます。これを実現するため、製品およびプロセスの設計のあらゆる観点で品質と信頼性のチェックを行っています。そして、それは、製造工程においても同様です。アナログ・デバイセズは常に、出荷製品の「ゼロ・ディフェクト」を目指しています。詳細についてはアナログ・デバイセズの品質および信頼性プログラム/認定証をご覧ください。
| 製品番号 | 材料宣誓書（MD） | 信頼性データ | ピン/パッケージ図 | CADシンボル、フットプリント & 3Dモデル |
|---|---|---|---|---|
| LTC3731CG#PBF | 材料宣誓書（MD） | 信頼性データ | 24-Lead SSOP | |
| LTC3731CG#TRPBF | 材料宣誓書（MD） | 信頼性データ | 24-Lead SSOP | |
| LTC3731CUH#PBF | 材料宣誓書（MD） | 信頼性データ | 32-Lead QFN (5mm x 5mm x 0.75mm w/ EP) | |
| LTC3731CUH#TRPBF | 材料宣誓書（MD） | 信頼性データ | 32-Lead QFN (5mm x 5mm x 0.75mm w/ EP) | |
| LTC3731IG#PBF | 材料宣誓書（MD） | 信頼性データ | 24-Lead SSOP | |
| LTC3731IG#TRPBF | 材料宣誓書（MD） | 信頼性データ | 24-Lead SSOP | |
| LTC3731IUH#PBF | 材料宣誓書（MD） | 信頼性データ | 32-Lead QFN (5mm x 5mm x 0.75mm w/ EP) | |
| LTC3731IUH#TRPBF | 材料宣誓書（MD） | 信頼性データ | 32-Lead QFN (5mm x 5mm x 0.75mm w/ EP) | |
| ウェハ・ファブリケーション・データ | R384 Reliability Data |
