LTC3718

製造中

DDR/QDRメモリ終端向け低入力電圧DC/DCコントローラ

データシート 製品セレクション・テーブル
利用上の注意

本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.J）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
Viewing:

製品情報

  • 非常に低いVIN(MIN)：1.5V
  • 超高速の過渡応答
  • 真の電流モード制御
  • NチャネルMOSFET用の5Vドライブにより、補助5V電源が不要
  • センス抵抗が不要
  • 標準5VロジックレベルNチャネルMOSFETを使用
  • VOUT(MIN)：0.4V
  • VOUTがVINまたは外部VREFの1/2をトラッキング
  • 対称なソースおよびシンク出力電流制限
  • 調整可能なスイッチング周波数
  • tON(MIN) < 100ns
  • パワーグッド出力電圧モニタ
  • プログラム可能なソフトスタート
  • 出力過電圧保護
  • 短絡シャットダウン・タイマ(オプション)
  • 小型の24ピンSSOPパッケージ

LTC3718は、DDRおよびQDR™メモリ終端用の高電流で高効率の同期整流式スイッチング・レギュレータ・コントローラです。このデバイスは1.5Vという 低い入力電圧で動作し、(0.5)VINに等しい安定化出力電圧を供給します。このコントローラは谷電流制御アーキテクチャを採用し、センス抵抗なしで非常に短いオンタイムで高周波数動作が可能です。動作周波数は外付け抵抗で設定され、VINおよびVOUTの変動に対して補償されています。 LTC3718は1組の標準5VロジックレベルNチャネル外付けMOSFETを使用するので、高価なPチャネル・デバイスやスレッショルドの低いデバイスが不要です。

強制連続動作により、ノイズやRF干渉が低減されます。フォールドバック電流制限機能、出力過電圧コンパレータ、オプションの短絡タイマにより、フォールト保護を行います。また、外付けのタイミング・コンデンサを使用して、電源シーケンシングのソフトスタートが可能です。 OPTI-LOOP®補償により、広範な負荷および出力コンデンサに対して過渡応答を最適化できます。


アプリケーション

  • バス終端：DDR/QDRメモリ、SSTL、HSTL、・・・
  • サーバ、RAIDシステム
  • 配電システム
  • 汎用昇圧付き同期整流式降圧
LTC3718
DDR/QDRメモリ終端向け低入力電圧DC/DCコントローラ

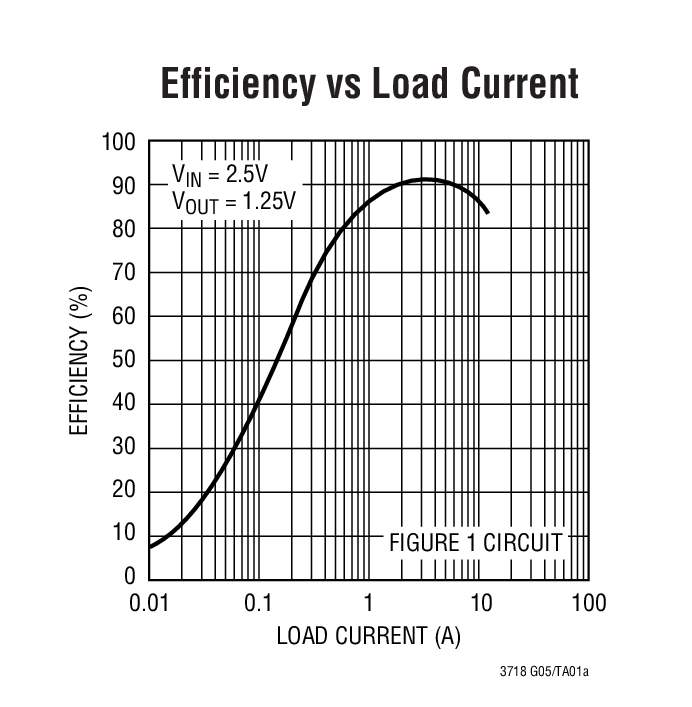

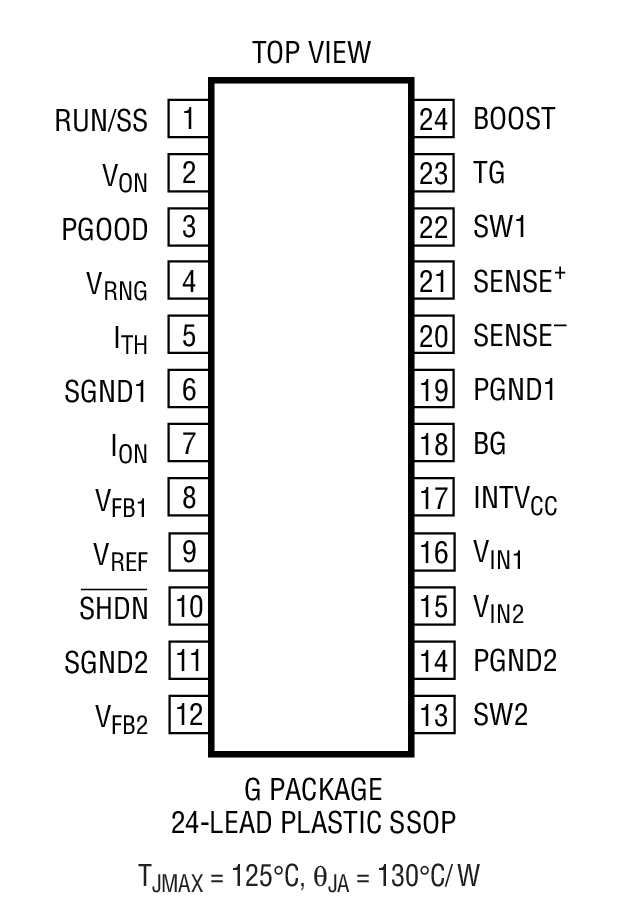

Figure 1. High Efficiency Bus Termination Supply without Auxiliary 5V Supply Efficiency vs Load Current Product Package 1
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成
質問する
サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ドキュメント

データシート 1

信頼性データ 1

ユーザ・ガイド 1

デザイン・ノート 1

技術記事 1

データシート

これは最新改訂バージョンのデータシートです。

さらに詳しく
myAnalogに追加

myAnalogのリソース・セクション、既存／新規プロジェクトにメディアを追加する。

新規プロジェクトを作成

ソフトウェア・リソース

必要なソフトウェア／ドライバが見つかりませんか？

ドライバ／ソフトウェアをリクエスト

ハードウェア・エコシステム

製品モデル 製品ライフサイクル 詳細
スイッチング・レギュレータ ＆ コントローラ 1
LTM4632
新規設計に推奨 DDR-QDR4メモリ向けの超薄型トリプル出力降圧µModuleレギュレータ
パワー・システム・マネージメント（PSM） ＆ シーケンサ 1
LTC2974
新規設計に推奨 正確な出力電流測定を特長とする4チャンネルPMBusパワーシステム・マネージャ
Modal heading
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成

ツールおよびシミュレーション

LTspice

下記製品はLTspiceで使用することが出来ます。:

  • LTC3718
LTspice

LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。



評価用キット

eval board
schematic 1
DC464A

LTC3718EG | Low Input Voltage, High Current, DDR Termination Supply, 1.5-5VIN, VREF/2 @ 0-12a

今すぐ購入 詳細を表示

製品詳細

DC464A: Demo Board for LTC3718 Low Input Voltage, DC/DC Controller for DDR/QDR Memory Termination.
DC464A
LTC3718EG | Low Input Voltage, High Current, DDR Termination Supply, 1.5-5VIN, VREF/2 @ 0-12a

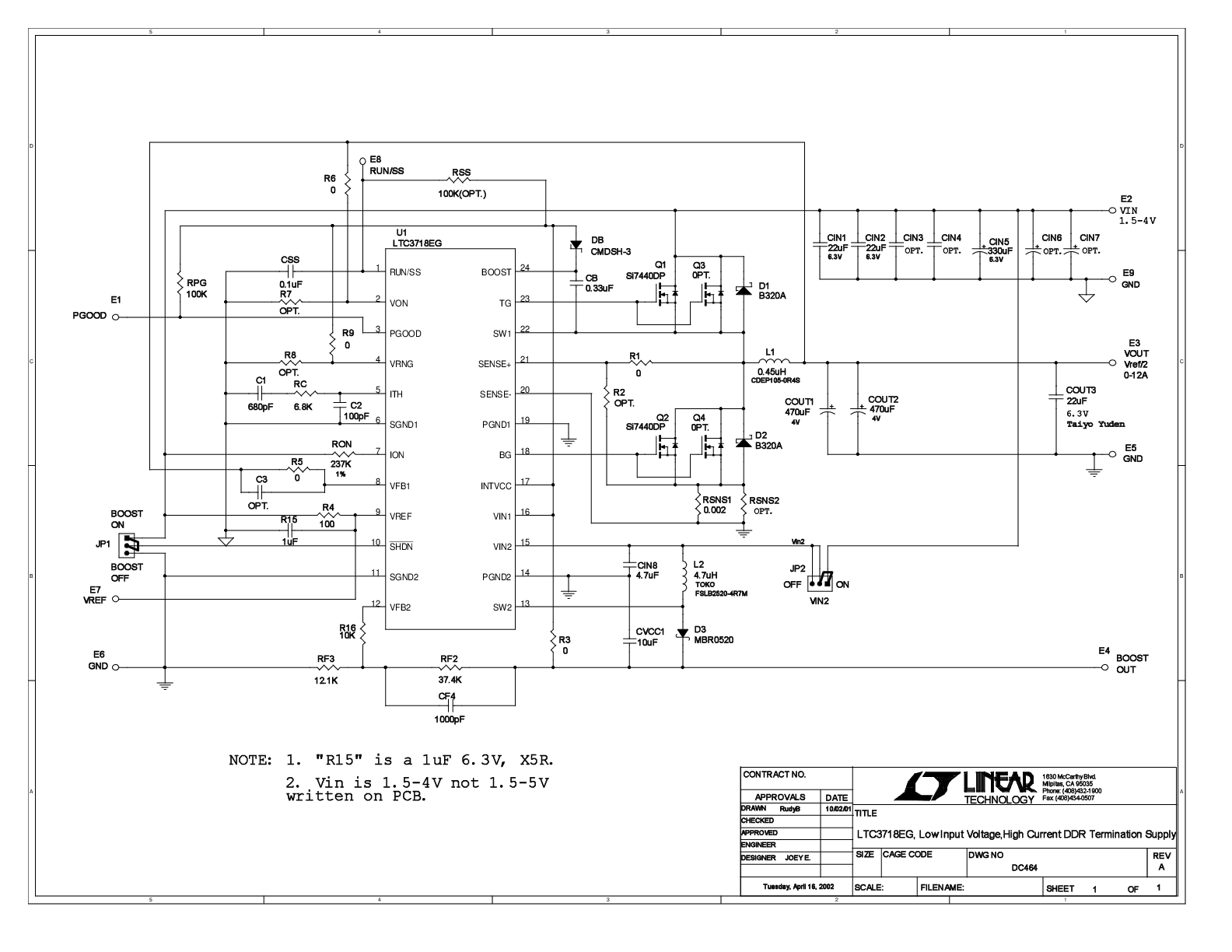

DC464A - Schematic
