LTC3713

低入力電圧、高電力、No RSENSE同期整流式降圧DC/DCコントローラ

すべて表示 showmore-icon

Info: : 製造中 tooltip
Info: : 製造中 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 2
1Ku当たりの価格 最低価格:$4.94
特長
  •  非常に低いVIN (min):1.5V
  •  真の電流モード制御
  •  NチャネルMOSFET用5Vドライブにより、補助5V電源が不要
  •  センス抵抗が不要
  •  標準5VロジックレベルNチャネルMOSFETを使用
  •  調整可能な電流制限
  •  調整可能な周波数
  •  スイッチ tON(MIN) < 100ns
  •  200kHzで2%~90%のデューティ・サイクル
  •  ±1%精度の0.8Vリファレンス
  •  パワーグッド出力電圧モニタ
  •  プログラム可能なソフトスタート
  •  出力過電圧保護
  •  オプションの短絡シャットダウン・タイマ
  •  小型の24ピンSSOPパッケージ
製品概要
show more Icon

LTC3713は非常に低い入力電源電圧での使用に最適化された、高電流で高効率の同期整流式降圧スイッチング・レギュレータ・コントローラです。このデバイスは1.5Vという低い入力電圧で動作し、0.8V~(0.9)VINの安定化出力電圧を供給します。このコントローラは谷電流制御アーキテクチャを採用し、センス抵抗なしで高い動作周波数が可能です。動作周波数は外付け抵抗で選択され、VINおよびVOUTの変動に対して補償されています。LTC3713は1組の標準5VロジックレベルNチャネル外付けMOSFETを使用するので、高価なPチャネル・デバイスやスレッショルドの低いデバイスが不要です。

不連続モード動作は、軽負荷時に高い効率を維持します。強制連続制御ピンは、ノイズやRF干渉を低減するとともに、メイン出力の負荷が小さい場合に不連続モードをディスエーブルすることによって2次巻線レギュレーションをサポートできます。 フォールドバック電流制限機能、出力過電圧コンパレータ、オプションの短絡シャットダウン・タイマにより、フォールト保護を行います。


アプリケーション

  • テレコム・カード3.3V、2.5V、1.8V降圧
  • バス終端(DDRメモリ、SSTL)
  • 汎用昇圧付き同期整流式降圧
  • 低VIN同期整流式昇圧

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 2
1Ku当たりの価格 最低価格:$4.94

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
LTC3713EG#PBF
  • HTML
  • HTML
LTC3713EG#TRPBF
  • HTML
  • HTML

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

8 6, 2022

- 22_0171

Laser Top Mark Conversion for SSOP Packages Assembled in PNG

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

8 6, 2022

- 22_0171

arrow down

Laser Top Mark Conversion for SSOP Packages Assembled in PNG

ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

評価用キット

評価用キット 1

reference details image

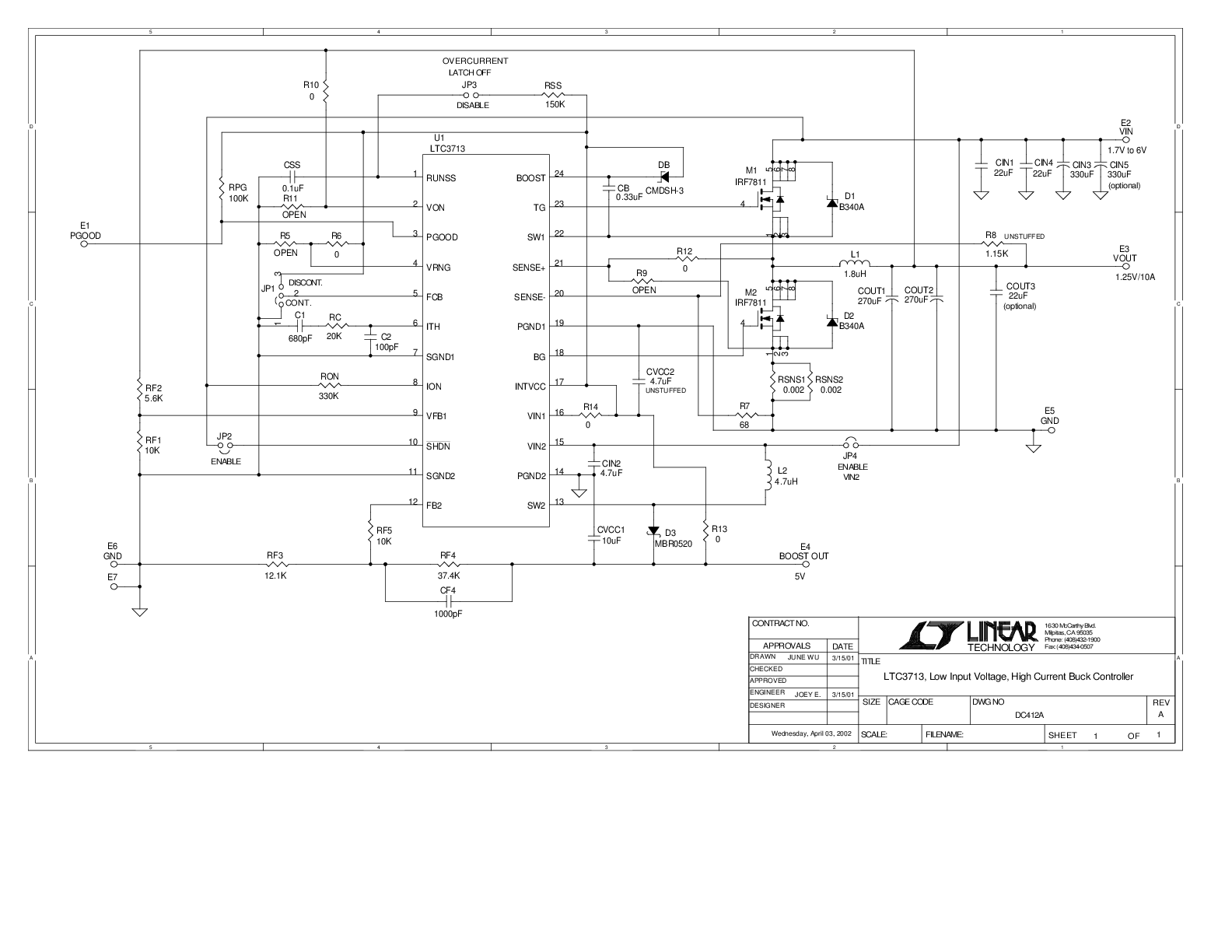

DC412A

LTC3713EG | Low Input Voltage, High Power, No RSENSE Synchronous Buck Converter, 1.7V to 6V Input, 1.25VOUT @ 10A

zoom

DC412A

LTC3713EG | Low Input Voltage, High Power, No RSENSE Synchronous Buck Converter, 1.7V to 6V Input, 1.25VOUT @ 10A

LTC3713EG | Low Input Voltage, High Power, No RSENSE Synchronous Buck Converter, 1.7V to 6V Input, 1.25VOUT @ 10A

製品の詳細

DC412A: Demo Board for the LTC3713 Low Input Voltage, High Power, No RSENSE Synchronous Buck DC/DC Controller





ツールおよびシミュレーション

ツールおよびシミュレーション 1

LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。



LTspiceデモ用回路集の実行方法

ステップ1: LTSpiceをダウンロードし、インストールしてください。

ステップ2: 下のセクションのリンクをクリックし、デモ用回路をダウンロードしてください。

ステップ3: 下のリンクをクリックしてもLTSpice が自動的に開かない場合は、リンクを右クリックし、“Save Target As”(対象をファイルに保存)を選択する方法でもシミュレーションを実行できます。ファイルを保存したら、LTSpiceを起動し、"File"メニューから"Open"を選択してデモ用回路を開いてください。
