特長
- PolyPhase™谷電流モード･コントローラ
- PLLを使用して外部クロックに同期可能
- 同時または比例トラッキング
- センス抵抗はオプション
- 200kHzで2%～90%のデューティ･サイクル
- tON(MIN) < 100ns
- 真のリモートセンス差動アンプ
- 軽負荷でも重負荷でも高効率を達成
- パワーグッド出力電圧モニタ
- ±1%精度の0.6Vリファレンス
- 調整可能な電流制限
- ソフトスタートと動作周波数をプログラム可能
- 出力過電圧保護
- オプションの短絡シャットダウン・タイマ
- 32ピン（5mm×5mm）QFNパッケージ
.svg?rev=fd385c90e2cf4716ae9a8c8d20e6b8e3&la=ja&h=24&w=24&hash=8FE198C1188D0BCB070397DC2E4811D6){kind=icon}
LTC3709は、単一出力、2フェーズ同期整流式降圧スイッチング・レギュレータです。オンタイムが一定の谷電流モード制御アーキテクチャを採用し、センス抵抗なしで非常に低いデューティサイクルを達成します。動作周波数は外付け抵抗で選択され、入力電源電圧の変動に対して補償されています。フェーズロック・ループ（PLL）を搭載しているので、外部クロックに同期可能です。
TRACKピンにより、複数のLTC3709チップ間で、もしくはLTC3709と他のDC/DCレギュレータ間で出力電圧をトラッキングしたり、シーケンスすることができます。外付けタイミング･コンデンサを使用することにより、ソフトスタートを実現します。
出力過電圧コンパレータとオプションの短絡シャットダウン・タイマにより、フォールト保護を行います。電流制限レベルはユーザが設定可能です。電源電圧範囲が広く、31Vの高い電圧を0.6Vまでの出力に降圧可能です。
アプリケーション
- ノートブック・コンピュータ
- DSP、ASIC、グラフィック･プロセッサ用電源
データシートを表示
質問する
以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。
検索
その他のサポート
よく聞かれる質問（FAQ）
{{modalTitle}}
{{modalDescription}}
{{dropdownTitle}}
- {{defaultSelectedText}} {{#each projectNames}}
- {{name}} {{/each}} {{#if newProjectText}}
-
{{newProjectText}}
{{/if}}
{{newProjectTitle}}
{{projectNameErrorText}}
LTC3709
資料
Filters
1つが該当
-
すべて
-
信頼性データ
-
データシート
-
ユーザ・ガイド
-
すべて
-
English
-
日本語
データシート
2
信頼性データ
1
18.89 K
ユーザ・ガイド
1
196.00K
利用上の注意
アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。
なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
ドキュメント
| 製品モデル | ピン／パッケージ図 | 資料 | CADシンボル、フットプリント、および3Dモデル |
|---|---|---|---|
| LTC3709EG#PBF |
24-Lead SSOP
|
|
|
| LTC3709EG#TRPBF |
24-Lead SSOP
|
|
|
| LTC3709EUH#PBF |
32-Lead QFN (5mm x 5mm x 0.75mm w/ EP)
|
|
|
| LTC3709EUH#TRPBF |
32-Lead QFN (5mm x 5mm x 0.75mm w/ EP)
|
|
- LTC3709EG#PBF
- ピン／パッケージ図
-
24-Lead SSOP
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- LTC3709EG#TRPBF
- ピン／パッケージ図
-
24-Lead SSOP
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- LTC3709EUH#PBF
- ピン／パッケージ図
-
32-Lead QFN (5mm x 5mm x 0.75mm w/ EP)
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- LTC3709EUH#TRPBF
- ピン／パッケージ図
-
32-Lead QFN (5mm x 5mm x 0.75mm w/ EP)
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
モデルでフィルタ
製品モデル
製品ライフサイクル
PCN
11 18, 2019
- 19_0266
Laser Top Mark for SSOP36/44/48 Packages assembled in ADPG and UTAC
LTC3709EG#PBF
製造中
LTC3709EG#TRPBF
製造中
1 20, 2022
- 21_0269
Addition of Alternate Assembly Site ASE Taiwan for Select LFCSP Products
LTC3709EUH#PBF
製造中
LTC3709EUH#TRPBF
製造中
モデルでフィルタ
製品モデル
製品ライフサイクル
PCN
11 18, 2019
- 19_0266
Laser Top Mark for SSOP36/44/48 Packages assembled in ADPG and UTAC
1 20, 2022
- 21_0269
Addition of Alternate Assembly Site ASE Taiwan for Select LFCSP Products
LTC3709EUH#PBF
製造中
LTC3709EUH#TRPBF
製造中
ソフトウェアおよび製品のエコシステム
評価用キット 1

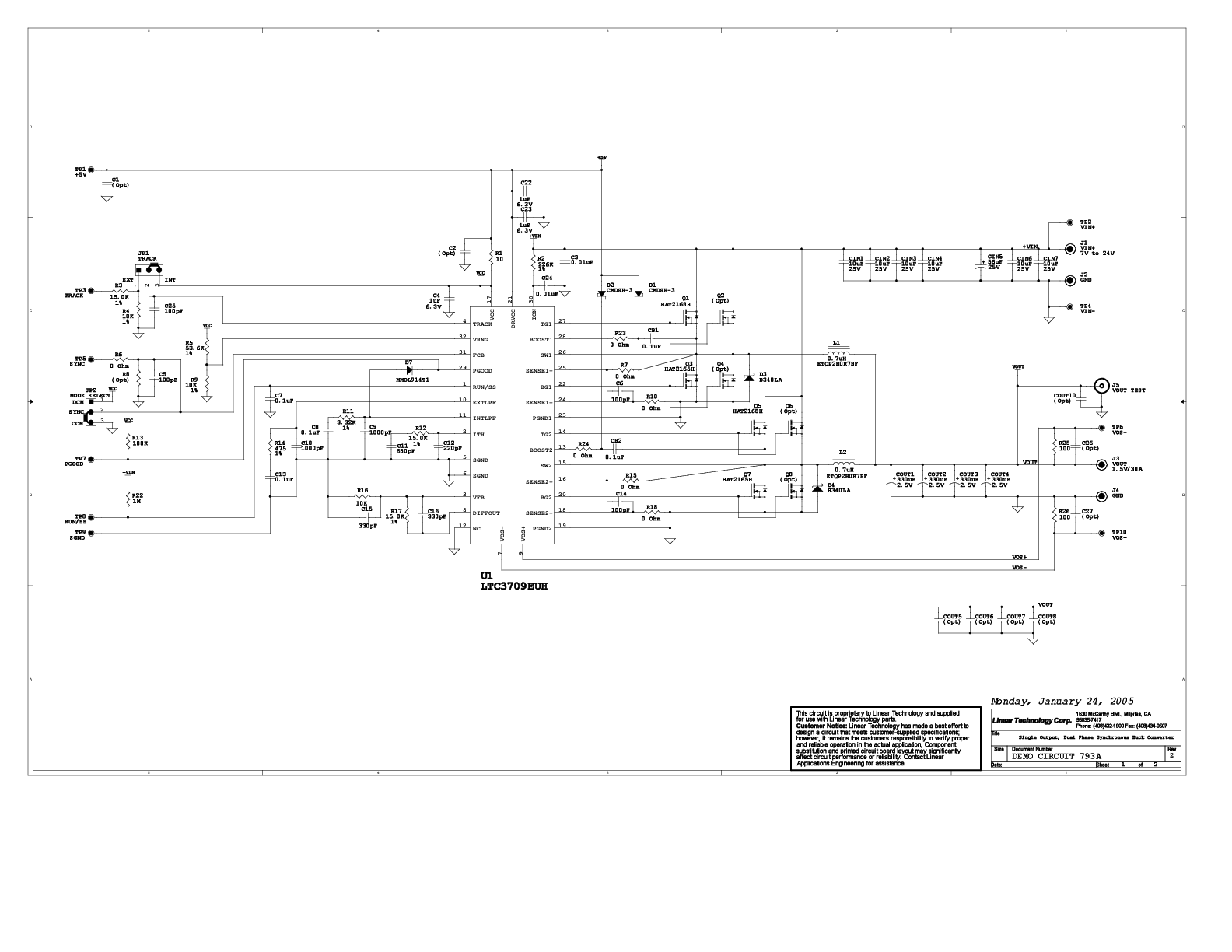

DC793A
LTC3709EUH | Single Output, Dual Phase Synchronous Buck Converter, 7V to 24VIN, 1.5VOUT @ 30A
製品の詳細
DC793A: Demo Board for the LTC3709 Fast 2-Phase, No RSENSE Synchronous DC/DC Controller with Tracking/Sequencing.
